REGULAR💡 导读：在机械设计与齿轮传动中，模数（Module，符号 $m$） 是最基础、最频繁被提及的黄金参数。无论是设计精密仪器还是重型减速机，“模数相同是齿轮正确咬合的前提”被视作机械工程的第一铁律。
但模数到底代表什么？它的几何物理意义是什么？为什么看起来齿形相近的齿轮，只要模数不同就绝对无法配合？本文结合矢量图解、数学公式推导、力学承载公式与工程案例，为你深度拆解模数的几何本质。
一、齿轮为什么需要“统一尺寸标准”？
齿轮传动的本质，是依靠两轮轮齿在交替接触过程中传递角运动与高转矩。
当主动轮旋转时：
- 主动轮齿面推动从动轮齿面；
- 接触点沿固定啮合线平滑滑动；
- 轮齿按固定节奏周期性完成切入、啮合与脱离。

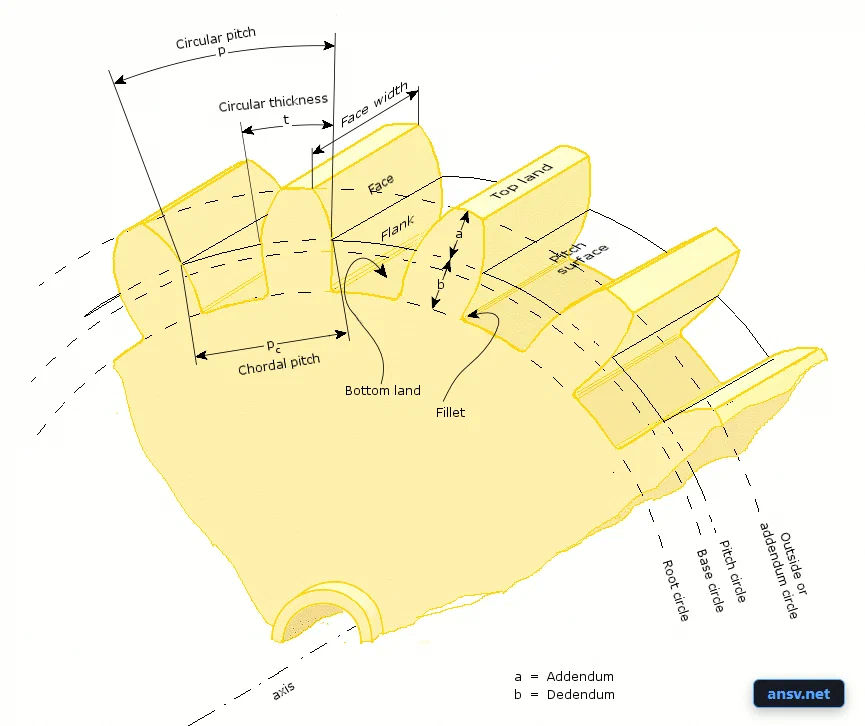

REGULAR📖 维基百科官方 3D 结构图解 (Wikimedia Commons: Gear Words)：如上图所示，维基百科清晰标注了齿轮各部位几何特性的标准中英文对照。注意 Circular Pitch $p$（分度圆齿距弧长） 严格沿 Pitch Circle（分度圆） 的弧线测量，而 Chordal Pitch $p_c$（弦齿距） 则是直线的弦长。
🌐 维基百科 3D 齿轮结构图解中英文对照表
| 维基百科英文标注 (English Label) | 中文标准术语 (Chinese Term) | 几何物理定义与描述 |
|---|---|---|
| Circular pitch ($p$) | 分度圆齿距弧长 | 沿分度圆弧线测量的相邻两齿同侧齿廓之间的弧长 ($p = \pi m$) |
| Chordal pitch ($p_c$) | 弦齿距 | 沿分度圆测量的相邻两齿同侧齿廓点之间的直线弦长距离 |
| Circular thickness ($t$ 或 $s$) | 分度圆齿厚弧长 | 沿分度圆弧线测量的单个轮齿厚度 ($s = \frac{p}{2} \approx 1.5708 m$) |
| Pitch circle | 分度圆 ($d$) | 齿轮设计与啮合计算的几何基准圆 ($d = m \cdot z$) |
| Pitch surface | 分度圆柱面 | 计算齿轮几何尺寸的基准假想圆柱面 |
| Addendum circle ($d_a$) | 齿顶圆 ($d_a$) | 包络轮齿顶部的最外侧圆 ($d_a = d + 2h_a$) |
| Base circle ($d_b$) | 基圆 ($d_b$) | 形成渐开线齿廓的基准发生圆 ($d_b = d \cdot \cos\alpha$) |
| Root circle ($d_f$) | 齿根圆 ($d_f$) | 轮齿底部的最内侧圆 ($d_f = d - 2h_f$) |
| $a = \text{Addendum}$ | 齿顶高 ($h_a$) | 分度圆到齿顶圆的径向距离 ($h_a = 1.0 m$) |
| $b = \text{Dedendum}$ | 齿根高 ($h_f$) | 分度圆到齿根圆的径向距离 ($h_f = 1.25 m$) |
| Face width | 齿宽 ($b$) | 轮齿沿轴线方向的实际几何宽度 |
| Top land | 齿顶面 | 轮齿最顶部的平坦表面 |
| Bottom land | 齿根槽底面 | 相邻两齿之间底部齿槽表面 |
| Fillet | 齿根过渡圆角 | 齿面与齿根底面连接处的圆弧过渡（减小应力集中） |
| Face | 齿顶齿面（齿顶侧面） | 分度圆柱面以上的齿廓表面 |
| Flank | 齿根齿面（齿根侧面） | 分度圆柱面以下的齿廓表面 |
| Axis | 齿轮轴线 | 齿轮旋转的几何中心轴线 |
如果两个齿轮的轮齿尺寸未经过标准化统一，在运动过程中就会引发严重后果：
- 齿顶撞击与干涉：轮齿无法顺畅进入齿槽，产生齿顶顶死；
- 齿侧隙异常：齿侧间隙过大导致反向死区，或无间隙挤压导致机械卡死；
- 高频噪音与早期磨损：接触点严重偏离渐开线理论轨迹，点蚀与剥落激加；
- 完全无法转动：机构在启动瞬间即发生碎齿或卡死。
为了实现工业化批量生产、刀具互换与通用设计，机械工程引入了**模数（Module）**这一标准化核心参数。
二、什么是齿轮的模数？（几何物理意义与推导）
简单来说：
REGULAR模数 $m$ 是表示齿轮轮齿大小的基准参数，单位为毫米（mm）。
1. 模数的几何定义公式
在几何学上，模数 $m$ 定义为分度圆直径 $d$ 与齿数 $z$ 的比值：
$$m = \frac{d}{z}$$- $m$ (Module)：齿轮模数（单位：$\text{mm}$）；
- $d$ (Pitch Diameter)：分度圆直径（单位：$\text{mm}$），即齿轮设计与计算的几何基准圆；
- $z$ (Teeth Count)：齿数（纯无量纲整数）。
即：分度圆直径平均分配给每个轮齿所占有的直径份额，就是模数 $m$。
例如：一个齿轮的分度圆直径 $d = 50\,\text{mm}$，齿数 $z = 25$，则其模数为：
$$m = \frac{50}{25} = 2\,\text{mm}$$2. 模数与齿距 $p$ 的数学推导
分度圆周长 $L$ 为 $\pi \cdot d$。沿分度圆弧线测量，相邻两齿同侧齿廓之间的弧线距离称为齿距（Pitch，符号 $p$）。
REGULAR⚠️ 重要概念澄清：齿距 $p$、齿厚 $s$ 与齿槽宽 $e$ 在工程几何学上均严格定义为沿【分度圆】的弧长（Arc Length），而非直线的弦长！
因此，分度圆总周长（弧长）等于齿数乘以齿距弧长：
$$\pi \cdot d = z \cdot p \implies \frac{d}{z} = \frac{p}{\pi}$$将 $m = \frac{d}{z}$ 代入上式，得出模数与齿距弧长之间的核心推导方程：
$$m = \frac{p}{\pi} \iff p = \pi \cdot m$$- 几何物理意义：分度圆齿距弧长 $p$ 与圆周率 $\pi$ 的比值就是模数 $m$。模数直接决定了齿轮沿分度圆弧线上的周向齿距弧长 $p$。
3. 模数对齿轮全尺寸的比例决定作用
在标准渐开线齿轮中，齿轮的所有衍生几何尺寸均由模数 $m$ 按比例线性决定：
| 几何参数名称 | 符号 | 标准计算公式（标准齿轮 $\alpha=20^\circ, h_a^*=1.0, c^*=0.25$） | 几何物理意义 |
|---|---|---|---|
| 齿顶高 | $h_a$ | $h_a = h_a^* \cdot m = 1.0 \, m$ | 分度圆到齿顶圆的径向距离 |
| 齿根高 | $h_f$ | $h_f = (h_a^* + c^*) \cdot m = 1.25 \, m$ | 分度圆到齿根圆的径向距离 |
| 全齿高 | $h$ | $h = h_a + h_f = (2h_a^* + c^*) \cdot m = 2.25 \, m$ | 齿顶圆到齿根圆的总径向高度 |
| 径向顶隙 | $c$ | $c = c^* \cdot m = 0.25 \, m$ | 一齿轮齿顶圆与另一齿轮齿根圆之间的径向安全缝隙 |
| 标准齿厚 | $s$ | $s = \frac{p}{2} = \frac{\pi m}{2} \approx 1.5708 \, m$ | 沿分度圆弧线测量的轮齿弧长 |
| 标准齿槽宽 | $e$ | $e = \frac{p}{2} = \frac{\pi m}{2} \approx 1.5708 \, m$ | 沿分度圆弧线测量的齿槽弧长 |
REGULAR💡 核心参数系数说明：
- $h_a^*$ (齿顶高系数)：国家标准规定标准全齿高 $h_a^* = 1.0$（短齿齿轮取 $h_a^* = 0.8$）。
- $c^*$ (顶隙系数 Clearance Coefficient)：国家标准规定标准顶隙系数 $c^* = 0.25$（短齿齿轮取 $c^* = 0.30$）。实际径向顶隙尺寸为 $c = c^* \cdot m = 0.25 m$。其物理作用是：保证啮合时一轮齿顶不与另一轮齿根底部碰撞干涉，并为润滑油膜储存流转、微量热膨胀及容纳磨屑留出必需的径向安全间隙。
- 模数 $m$ 是一放大系数：一旦模数确定，轮齿的齿高 $h$、齿厚 $s$、顶隙 $c$ 与齿距 $p$ 均随之成正比同比例缩放。
三、模数代表了什么？（比例放大效应与承载能力）
很多人容易误以为“模数变大仅仅是齿轮变粗了一点”。实际上，模数增大带来的是几何放大与力学承载能力呈几何级数提升。
1. 不同模数齿轮的实际量级感受
- 微型模数 ($m = 0.2 \sim 0.5\,\text{mm}$)：
- 应用场景：机械手表轮系、无人机云台电机、医疗微型泵、无人机镜头调焦机构。
- 特点：轮齿极其细小（全齿高仅 $0.45 \sim 1.125\,\text{mm}$），加工精度需达到微米级，传递微小转矩。
- 中等模数 ($m = 1.5 \sim 3\,\text{mm}$)：
- 应用场景：汽车变速箱、3D 打印机、工业机器人关节、通用电机减速箱。
- 特点：兼具良好的制造经济性与强度，是工业自动化中最常用的标准化模数。
- 重载大模数 ($m = 6 \sim 15+\,\text{mm}$)：
- 应用场景：风力发电增速箱、船舶主推进齿轮箱、矿山破碎机、大型轧钢机。
- 特点：轮齿巨大，齿根厚实，可承受数十吨至上百吨的冲击切向力。
2. 力学视角：为什么模数越大越“抗造”？
根据机械工程中经典的 Lewis 齿根弯曲疲劳强度公式，齿轮能承受的最大切向弯曲力 $F_{t,\max}$ 表达为：
$$F_{t,\max} \propto m \cdot b \cdot \sigma_{FP} \cdot Y_F$$- $m$：齿轮模数；
- $b$：齿宽（通常 $b \approx \psi_d \cdot m \cdot z$）；
- $\sigma_{FP}$：材料许用弯曲应力；
- $Y_F$：齿形系数。
在相同齿宽和材料条件下：齿根弯曲应力与模数 $m$ 成反比（$\sigma_F \propto \frac{1}{m}$）。模数增大一倍，齿根危险截面抗弯截面模量 $W$ 增大到原来的 4 倍，抗弯强度显著提升！
四、核心痛点：为什么模数不同的齿轮无法咬合？
这是齿轮设计中最关键的几何约束。
1. 根本原因：齿距 $p = \pi m$ 不一致
两个齿轮能够正常切入并连续传动的充要条件是：在啮合线上，主动轮推动从动轮移动的弧长必须完全相等。
这意味着：两齿轮的分度圆齿距必须严格相等（$p_1 = p_2$）。
$$p_1 = \pi \cdot m_1, \quad p_2 = \pi \cdot m_2$$当两齿轮模数不同（$m_1 \neq m_2$）时，两轮的齿距必不相等（$p_1 \neq p_2$）：
2. 强行咬合时的【轮齿相撞死锁】几何干涉图解
当模数不同的两个齿轮（如 $m_1 = 2\,\text{mm}$ 与 $m_2 = 3\,\text{mm}$）强行靠拢并试图咬合传动时，在啮合区会发生致命的物理干涉：
3. 数学与物理干涉推导
假设齿轮 A（模数 $m_1 = 2\,\text{mm}$，齿距 $p_1 = 6.28\,\text{mm}$）强行与齿轮 B（模数 $m_2 = 3\,\text{mm}$，齿距 $p_2 = 9.42\,\text{mm}$）进行啮合：
- 第 1 对轮齿切入时：主动轮 A 的第 1 个齿勉强落入从动轮 B 的第 1 个齿槽；
- 转过一个齿距的弧长后：齿轮 A 在分度圆上向前推进了 $6.28\,\text{mm}$，期望从动轮 B 也刚好移动一个齿槽的位置；
- 几何冲突发生：然而齿轮 B 的下一个齿槽距离起点是 $9.42\,\text{mm}$，相位错开达 $3.14\,\text{mm}$！
- 致命卡死：齿轮 A 的第 2 个轮齿无法落入齿槽，而是直接砸在齿轮 B 的齿顶或侧面齿廓上，发生致命几何干涉与机械卡死！
REGULAR📌 一句话物理真相：齿轮咬合就像两排齿步调一致的拉链。齿距不同，就是拉链齿间距不同，强行拉合必然卡死！
五、易混淆认知：为什么齿数 $z$ 不同却能正常咬合？
新手常产生一个误区：“齿数不同的两个齿轮，一个齿多一个齿少，难道不会卡住吗？”
答案是：只要模数 $m$ 相同，齿数 $z$ 可以任意搭配！
物理原理解释：同齿距变直径
假设主动轮 $z_1 = 20$，从动轮 $z_2 = 60$，模数均为 $m = 2\,\text{mm}$：
- 齿轮 1 的齿距 $p_1 = \pi \cdot 2 = 6.28\,\text{mm}$，分度圆直径 $d_1 = 2 \times 20 = 40\,\text{mm}$；
- 齿轮 2 的齿距 $p_2 = \pi \cdot 2 = 6.28\,\text{mm}$，分度圆直径 $d_2 = 2 \times 60 = 120\,\text{mm}$。
虽然齿数不同，但两轮轮齿沿周向分布的节点间距 $p$ 完全相同！
大齿轮只是分度圆圆周周长更长（$L_2 = 60 \times 6.28 = 376.8\,\text{mm}$），能容纳更多的轮齿而已。主动轮每转动一个齿（推进 $6.28\,\text{mm}$），从动轮也精确随之转动一个齿（推进 $6.28\,\text{mm}$）。
此时齿数差异带来了机械传动最重要的功能——改变传动比 $i$：
$$i_{12} = \frac{n_1}{n_2} = \frac{z_2}{z_1} = \frac{60}{20} = 3$$即主动轮转 3 圈，从动轮精准转过 1 圈，实现 3:1 的降速增扭。
六、模数与齿轮外径的区别（避免设计误判）
在实际采购或逆向工程中，经常有人凭眼测误判：“这两个齿轮外径一模一样大，肯定能通用！”
这是极其危险的误区！
根据齿顶圆直径公式：
$$d_a = d + 2h_a = m \cdot z + 2 m = m(z + 2)$$即使两个齿轮的外径 $d_a$ 相同，它们的模数 $m$ 和齿数 $z$ 也可以完全不同。
经典对比案例：
- 齿轮 A：模数 $m = 1\,\text{mm}$，齿数 $z = 48 \implies d_a = 1 \times (48 + 2) = 50\,\text{mm}$；
- 齿轮 B：模数 $m = 2\,\text{mm}$，齿数 $z = 23 \implies d_a = 2 \times (23 + 2) = 50\,\text{mm}$。
| 参数 | 齿轮 A | 齿轮 B |
|---|---|---|
| 模数 $m$ | $1.0\,\text{mm}$ (细齿) | $2.0\,\text{mm}$ (粗齿) |
| 齿数 $z$ | $48$ 齿 | $23$ 齿 |
| 齿顶圆外径 $d_a$ | $50.0\,\text{mm}$ | $50.0\,\text{mm}$ |
| 齿距 $p$ | $3.14\,\text{mm}$ | $6.28\,\text{mm}$ |
| 全齿高 $h$ | $2.25\,\text{mm}$ | $4.50\,\text{mm}$ |
| 咬合结果 | ❌ 两者完全无法咬合！齿距与齿高均不匹配 | ❌ 两者完全无法咬合！齿距与齿高均不匹配 |
七、国际标准 (ISO 54)、中国国标 (GB/T 1357) 与 日本 JGMA/JIS 标准模数系列对比
在现代工业制造与跨国供应链采购中，齿轮模数并不是任意选取的实数，而是遵循各国及国际齿轮标准化组织制定的标准值：
- 中国国家标准：
GB/T 1357-2008(圆柱齿轮模数，等效 ISO 54) - 国际标准化组织：
ISO 54:1996(Cylindrical gears — Modules) - 日本齿轮工业会/工业标准：
JIS B 1701 / JGMA 1001(日本 JGMA 标准在自动化、工业机器人及日系减速机中应用极广)
工程设计时必须优先选用“第一系列”；只有在第一系列无法满足变位或紧凑中心距要求时，才考虑“第二系列”。
📊 GB/T 1357、ISO 54 与 日本 JGMA/JIS 模数系列对照矩阵
| 标准体系 | 代表标准编号 | 第一系列（优先选用，单位 mm） | 第二系列（补充/推荐选用，单位 mm） | 工程应用场景与代表企业 |
|---|---|---|---|---|
| 中国国标 (GB) | GB/T 1357-2008 | 0.1, 0.12, 0.15, 0.2, 0.25, 0.3, 0.4, 0.5, 0.6, 0.8, 1, 1.25, 1.5, 2, 2.5, 3, 4, 5, 6, 8, 10… | 0.35, 0.45, 0.55, 0.7, 0.9, 1.375, 1.75, 2.25, 2.75, 3.5, 4.5, 5.5, 7… | 通用机械、重型装备与国内自动化部件制造 |
| 国际标准 (ISO) | ISO 54:1996 | 0.1, 0.15, 0.2, 0.25, 0.3, 0.4, 0.5, 0.6, 0.8, 1, 1.25, 1.5, 2, 2.5, 3, 4, 5, 6, 8, 10… | 0.35, 0.45, 0.55, 0.7, 0.9, 1.375, 1.75, 2.25, 2.75, 3.5, 4.5… | 欧美及跨国设备、外企供应链互换 |
| 日本标准 (JGMA/JIS) | JIS B 1701 / JGMA 1001 | 0.1, 0.2, 0.3, 0.4, 0.5, 0.75, 0.8, 1, 1.25, 1.5, 2, 2.5, 3, 4, 5, 6, 8, 10… | 0.15, 0.25, 0.35, 0.45, 0.6, 1.75, 2.25, 2.75, 3.5… | 自动化机器人、精密减速机（KHK、Harmonic Drive、住友齿轮）通用，特别常用 $m=0.75$ |
REGULAR💡 JGMA / JIS 标准的工程特色： 在日本 JGMA 标准及日系标准齿轮库（如日本 KHK 小原齿轮）中，$m = 0.75$ 被列为极常用的标准模数规格，广泛应用于工业机器人关节、自动化机构与伺服减速机；而在 GB/T 1357 中 $m=0.75$ 并不属于第一优先系列。在做日系设备维修或替代设计时需特别注意！
为什么必须优先选择标准模数？
- 刀具成本极低：标准模数的齿轮滚刀、插齿刀在加工厂属于常用备件，无需订制昂贵的非标刀具；
- 零部件互换性：便于后期维修、更换与跨国采购供应链兼容；
- 降低装配风险：确保与市场上标准减速箱、电机轴齿配合无缝衔接。
八、进阶知识：斜齿轮的“法向模数 $m_n$”与“端面模数 $m_t$”
当齿轮升级为**斜齿圆柱齿轮（Helical Gear）**时，由于齿线倾斜了螺旋角 $\beta$，产生了两个不同的截面：
- 法截面 (Normal Section)：垂直于轮齿螺旋线的截面；
- 端截面 (Transverse Section)：垂直于齿轮旋转轴线的截面。
相应的，斜齿轮存在两个模数：
- 法向模数 $m_n$ (Normal Module)：法截面上的模数，国家标准模数与刀具加工标准均针对法向模数 $m_n$；
- 端面模数 $m_t$ (Transverse Module)：端截面上的模数，用于计算分度圆几何尺寸（$d = m_t \cdot z$）。
两者的三角函数换算关系公式为：
$$m_t = \frac{m_n}{\cos\beta}$$- 斜齿轮咬合条件：一对斜齿轮要正确咬合，必须满足法向模数相同（$m_{n1} = m_{n2}$）、法向压力角相同（$\alpha_{n1} = \alpha_{n2}$），且分度圆螺旋角大小相等、旋向相反（一左旋一右旋）！
九、直观形象类比：螺纹螺距 vs 齿轮模数
如果觉得机械公式过于抽象，可以将齿轮模数类比为我们日常生活中熟悉的螺纹螺距：
- 螺丝 M6×1.0（螺距 $1.0\,\text{mm}$）与 螺母 M6×0.75（细牙螺距 $0.75\,\text{mm}$）；
- 两者的外径均为 $6\,\text{mm}$，外观看起来非常相似；
- 但螺丝绝对无法拧入螺母中！因为螺纹的旋转节奏（螺距）无法对齐。
REGULAR💡 齿轮也是完全相同的逻辑：模数决定了轮齿沿圆周运动的节拍与节奏。节奏不同，两齿轮就无法同步运动！
十、总结：齿轮设计的“黄金规则”
可以用三句话总结齿轮模数的核心铁律：
- 模数 $m$ 是齿轮尺寸的比例放大系数：直接决定齿高、齿厚与抗弯强度；
- 咬合的本质是齿距匹配：因为 $p = \pi m$，所以模数相同是齿轮能正常咬合的充要条件；
- 工程选型优先遵从国标：优先从 GB/T 1357 第一系列中选定标准模数，降低制造与采购成本。
齿轮核心参数一览表
| 符号 | 参数名称 | 核心物理作用 |
|---|---|---|
| $m$ | 模数 (Module) | 决定轮齿大小与齿距 $p$（咬合唯一通行证） |
| $z$ | 齿数 (Teeth Count) | 决定传动比 $i$ 与齿轮直径 $d$ |
| $\alpha$ | 压力角 (Pressure Angle) | 决定受力分解方向与齿廓渐开线曲率 |
| $d$ | 分度圆直径 (Pitch Diameter) | 决定齿轮安装与传动几何基准 ($d = m \cdot z$) |
(下一篇：3D 动画与受力分析：为什么汽车变速箱大量用斜齿轮，而倒车档却用直齿轮？ )
