1.3 为什么汽车变速箱多用斜齿轮？直齿与斜齿受力及平稳性对比

开过手动挡汽车或仔细观察过日常出行的朋友，大概率注意到过一个有趣的物理现象：

• 🚗 挂 1 ~ 6 挡前进时：即使发动机转速拉得很高，变速箱内部依然极其安静平顺，只有引擎声与风噪。
• 🔙 挂 R 挡倒车并踩油门时：变速箱会发出一种非常明显的**“嗡——嗡——嗡——”高频啸叫声（Whining Noise）**，倒车车速越快，啸叫声越尖锐！

此外，在 WRC 拉力赛、F1 或专业赛车的车载视角中，车厢内往往充斥着如同“警报器”一般轰鸣的高亢齿轮直切声（Straight-cut Gear Whine）。

为什么民用车的日常前进挡几乎清一色采用斜齿轮（Helical Gear），而倒车挡或专业赛车却偏偏要用直齿轮（Spur Gear）？这背后的 NVH 物理本质、受力分解与工程权衡究竟是什么？本文将带你一探究竟。

---

一、生活案例直觉：鞋底平拍 vs 脚掌卷动

要直观理解直齿轮与斜齿轮的物理差异，最形象的生活类比就是走路踩地与握手：

💡REGULAR

💡 生活类比：

• 直齿轮（Spur Gear）：相当于你走路时整块硬鞋底平平地啪啪拍击地面，或者两个人突然用力拍击握手（“啪！”）。每一次落脚，整个鞋底与地面瞬间全面接触，产生剧烈敲击力与冲击噪音。
• 斜齿轮（Helical Gear）：相当于你走路时脚后跟先着地，然后沿脚掌滚动到脚尖离开，或者两个人先接触手指，再顺势慢慢握紧。接触是渐进、连续且柔和的，几乎听不到拍击声。

---

二、几何与物理本质：瞬间全线切入 vs 斜向渐进咬合

1. 直齿轮的“啪”：刚度突变与激振源

在直齿轮（Spur Gear）传动中，轮齿的齿线与旋转轴线平行。当一对齿轮进入咬合时：

• 接触线：是一条平行于轴线的直线，宽度等于整个齿宽 $b$。
• 物理过程：主动轮齿与从动轮齿在瞬间整条线全宽同时切入咬合（Full-width Line Contact），又在瞬间整条线全宽同时脱开。
• NVH 痛点：在切入瞬间，轮齿受力发生阶跃式突变，齿轮弯曲刚度（Stiffness）剧烈跳变。这种周期性的冲击力就是高频噪音与振动的根本激振源（Excitation Source）。倒车时听到的“嗡嗡”啸叫声，正是齿轮齿数与转速乘积对应的基频激振频率！

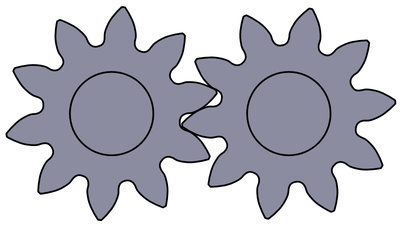

图 1：直齿轮咬合过程 —— 齿线平行于轴线，整条线瞬间切入/脱开，刚度呈阶跃跳变

---

2. 斜齿轮的“滚”：端点切入与斜向延伸

在斜齿轮（Helical Gear）中，轮齿按照螺旋角 $\beta$（通常为 $15^\circ \sim 30^\circ$）倾斜盘绕在分度圆柱面上。当一对斜齿轮进入咬合时：

图 2：斜齿轮渐进咬合三阶段演变过程（①逐渐进入啮合 ➔ ②接触面积扩大 ➔ ③完全啮合）

• 接触演变三阶段：
  1. 阶段一（齿端首先进入啮合）：接触区域从齿宽一侧率先开始形成，刚度无阶跃冲击；
  2. 阶段二（接触线沿齿宽逐渐展开）：倾斜接触线沿齿宽方向平滑展开伸长，啮合时间显著拉长 ➔ 齿面冲击降低 ➔ 齿轮高频噪声大幅下降！
  3. 阶段三（多齿同时承载，提高重合度）：多个齿共同分担载荷，大幅降低单齿冲击，重合度（Contact Ratio）轻松达到 $\varepsilon_{\text{总}} = \varepsilon_\alpha + \varepsilon_\beta \ge 2.5 \sim 4.0$。
• NVH 物理总结：直齿轮是整个齿宽同时进入啮合（冲击大、噪声高）；斜齿轮是沿螺旋方向逐渐啮合（接触平稳、振动更低）。

🌐 深度拆解：什么是齿轮【重合度 Contact Ratio $\varepsilon$】？为什么重合度越大越静音平稳？

1. 重合度 $\varepsilon$ 的物理直观理解：接力棒交接区

齿轮重合度 $\varepsilon$ 是衡量齿轮传动中**“新老轮齿交接重叠程度”**的物理量：

• 形象比喻：接力赛跑中，如果上一棒刚松手下一棒才刚伸手（交接区长度为 0），稍有误差就会摔棒；如果在长达 15 米的交接区内两人同时握着接力棒一起奔跑平滑交接，整个过程就极其平顺。
• $\varepsilon = 1.0$（理论极限门槛）：表示上一对齿脱离啮合的恰好瞬间，下一对齿刚好切入。一旦有加工公差或受力变形，就会瞬间断流并产生剧烈冲击；
• $\varepsilon = 1.4$（普通直齿轮）：表示 $40\%$ 的时间里有 2 对齿同时咬合（双齿区），$60\%$ 的时间里只有 1 对齿独立承担全额载荷（单齿区）；
• $\varepsilon = 3.2$（大重合度斜齿轮）：表示在任何时刻，平均都有 3 到 4 对轮齿同时切入并共同分担载荷！

2. 数学公式定义与叠加成分

斜齿轮的总重合度 $\varepsilon_\gamma$ 由端面重合度 $\varepsilon_\alpha$ 与 轴向重合度 $\varepsilon_\beta$ 叠加而成：

$$\varepsilon_\gamma = \varepsilon_\alpha + \varepsilon_\beta = \frac{g_\alpha}{p_b} + \frac{B \cdot \sin\beta}{\pi m_n} \ge 2.5 \sim 4.0$$

3. 为什么“重合度越大，接触越平稳，噪音越小”？（4 大核心力学机制）

1. 消除“单/双齿啮合刚度突变”（消除刚度励磁噪声）：
   • 直齿轮痛点：在 1 对齿与 2 对齿交替啮合时，齿轮综合切向刚度 $K$ 产生 $100\%$ 的高频突变，使轮齿受力弯曲变形量剧烈跳变，引发高频刚度励磁振动（即倒车时的“嗡嗡”啸叫声）。
   • 大重合度斜齿轮：始终维持 3~4 对齿同时咬合，总啮合刚度曲线几乎为一条平直横线，从源头上消除了刚度突变励磁源。
2. 多齿载荷分摊（Load Sharing），降低单齿峰值应力：
   • 在 $\varepsilon = 3.2$ 的斜齿轮中，总切向力 $F_t$ 被 3~4 对齿共同分担，单齿最大承受切向力降低至全额的 $25\% \sim 35\%$，轮齿受力弹性弯曲形变量大幅缩减，减小了齿顶切入干涉。
3. 接触线“渐进式点线扩展”（由点到线，非全宽突然撞击）：
   • 直齿轮是全齿宽 $B$ 瞬间切入（类似于打鼓般的物理敲击）；斜齿轮受螺旋角 $\beta$ 引导，接触线是从齿顶部一端由点开始斜向逐渐伸长线接触、再缩短离开，物理接触完全连续渐进。
4. 制造误差均化效应 (Error Averaging Effect)：
   • 任何齿轮加工均有微米级齿形误差。多齿同时咬合时，多齿间的制造公差会互相抵消和均化，传动系统对单齿制造误差的敏感度显著降低。

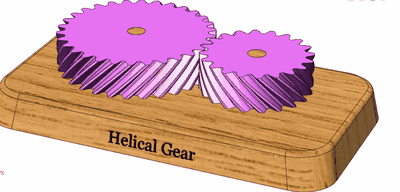

图 3：斜齿轮连续咬合动画 —— 螺旋切入，端点渐进延伸，极其平顺静音

---

三、斜齿轮受力分解、左/右旋判定与物理副作用

天下没有免费的午餐。斜齿轮虽然完美解决了噪音与强度问题，但也引入了一个令机械工程师头疼的物理副作用 —— 轴向推力（Axial Thrust Force）。

图 4：左旋与右旋斜齿轮工程判定（轴线垂直于桌面）与手势定则示意图

1. 三向受力分解与定量计算公式

当斜齿轮传递名义转矩 $T_1$（单位 $\text{N}\cdot\text{m}$）时，作用在斜齿轮齿面上的法向力 $F_n$ 会分解为三个正交方向的分量：

1. 圆周切向力（$F_t$）：有效传递做功转矩的主要力： $$F_t = \frac{2000 \cdot T_1}{d_1} \quad (\text{N})$$
2. 轴向推力（$F_a$）：沿齿轮旋转轴线方向的推力（螺旋角 $\beta$ 越大，正切值 $\tan\beta$ 越大，轴向推力呈正切暴涨）： $$F_a = F_t \cdot \tan\beta \quad (\text{N})$$
3. 径向力（$F_r$）：使齿轮产生分离趋势的分离力（$\alpha_n$ 为法向压力角）： $$F_r = \frac{F_t \cdot \tan\alpha_n}{\cos\beta} \quad (\text{N})$$

💡REGULAR

💡 经验数值推算： 当取标准压力角 $\alpha = 20^\circ$，常规螺旋角 $\beta = 15^\circ$ 时，代入计算可得：

$$F_a \approx 0.35 F_t$$

即轴向推力大约占有效做功切向力的 35%！这意味着变速箱必须配备专门的推力轴承或圆锥滚子轴承来承受这 35% 的轴向挤压力。

---

2. 左旋与右旋斜齿轮的判定与配对铁律

在实际装配与工程设计中，斜齿轮旋向与轴向力指向有着严格的判定法则：

💡REGULAR

📌 旋向判定核心前提： 判定斜齿轮旋向时，必须首先将齿轮端正竖立，使齿轮旋转轴线垂直于桌面（或水平地面），面对齿轮正面，再观察轮齿螺旋线的倾斜上升方向！

• 左旋（Left-hand, \）：轴线垂直于桌面放置时，轮齿螺旋线由下往上向左倾斜上升 \（如同反向左手螺纹，对应图 4 左侧面板）；
• 右旋（Right-hand, /）：轴线垂直于桌面放置时，轮齿螺旋线由下往上向右倾斜上升 /（如同标准右手螺纹，对应图 4 右侧面板）；
• 手势定则判定 $F_a$ 指向：左旋齿轮伸出左手握紧转轴，右旋齿轮伸出右手握紧转轴。四指弯曲指向齿轮旋转方向 $\omega$，大拇指伸直指向即为轴向推力 $F_a$ 的指向！
• 平行轴配对铁律：一对相互咬合的平行轴斜齿轮，必须旋向相反（即一个左旋 \ + 一个右旋 /），齿线方向交错方可顺畅咬合！

---

四、生活案例深度拆解：为什么倒车挡与赛车用法截然不同？

案例 1：倒车挡（R 挡）为什么偏偏要用直齿轮？

既然斜齿轮这么静音平顺，为什么绝大多数传统手动变速箱的 R 挡偏偏要保留直齿轮？

1. 使用频率与车速极低：倒车通常只行驶几米到几十米，车速很少超过 $15\,\text{km/h}$。在此场景下，倒车高频啸叫完全在人耳容忍范围内，不影响整体高级感。
2. 结构简单与极低成本：传统手动变速箱的挂挡机构中，倒车挡往往采用**滑移齿轮（Sliding Mesh Gear）**直接沿轴向推入咬合。如果采用斜齿轮，斜向齿廓在轴向滑动切入时极易卡死或产生剧烈磨损；而直齿轮可以直接轻松滑入。
3. 取消同步器，降低体积：直齿轮倒车挡不需要配备昂贵复杂的同步器锁环（Synchronizer Ring），使变速箱结构更紧凑。

---

案例 2：赛车 / 拉力赛（WRC）Dog-Box 变速箱为什么全用直齿轮？

你在赛车视频中听到的那种“轰轰叫、如同风切警报”的剧烈直切啸叫（Straight-cut Whining），正是赛车手梦寐以求的声音。专业赛车（如 WRC、GT3 赛车）采用直齿轮 Dog-Box 变速箱的原因如下：

1. 极致的机械效率（零轴向摩擦耗能）：斜齿轮产生的轴向力 $F_a$ 会在推力轴承上产生额外的摩擦阻力功率损失；而直齿轮 $F_a = 0$，传动效率高达 $98\% \sim 99\%$，能把发动机的每一匹马力无损输出到车轮上。
2. 变速箱壳体极端轻量化：没有了轴向推力，赛车的铝镁合金变速箱壳体不需要承受轴向胀开的巨大应力，壳体可以做得极轻极薄。
3. 狗爪式犬齿快换（Dog Engagement）：赛车换挡不需要踩离合器，靠爪式犬齿在微秒级时间内硬生生撞击挂挡。直齿轮在极高冲击载荷下的抗结构撕裂稳定性更优。对于赛车手而言，车厢噪音完全可以通过戴职业赛车头盔和无线电耳机隔绝，“速度与效率”才是唯一准则！

---

五、工程总结与选型决策矩阵

在机械传动与减速机工程设计中，直齿轮、斜齿轮与人字齿轮的选型决策可总结如下：

对比项	直齿轮 (Spur Gear)	斜齿轮 (Helical Gear)	人字齿轮 (Herringbone)
咬合接触方式	瞬间全线切入/脱开（阶跃冲击）	端点切入、斜向渐进延伸	双向斜向渐进延伸（左右抵消）
重合度 $\varepsilon$	较低 ($\varepsilon \approx 1.2 \sim 1.6$)	极高 ($\varepsilon \ge 2.5 \sim 4.0$)	最高 ($\varepsilon \ge 4.0$)
NVH 噪音与平顺性	差（高频啸叫、冲击震动大）	极佳（极其安静平顺）	极佳（极其安静平顺）
轴向力 $F_a$	$F_a = 0$（无需推力轴承）	$F_a = F_t \cdot \tan\beta$（很大）	$F_a = 0$（内部双向抵消）
传动效率	极高 ($98\% \sim 99\%$)	较高 ($96\% \sim 98\%$)	高 ($97\% \sim 98\%$)
制造成本与复杂度	低（传统滚齿/插齿效率高）	中等（需螺旋线刀具/轴向支撑）	极高（需退刀槽或精密五轴加工）
典型应用场景	倒车挡、赛车变速箱、廉价减速机	汽车前进挡、通用工业减速机	船舶主推进、风电增速箱、重载矿山

---

💡REGULAR

💡 知识库归档说明： 本文为 《齿轮传动与减速机工程设计手册》 阶段一启蒙篇的第 3 篇硬核工程指南。后续文章将继续深入渐开线齿形方程、最少齿数与变位齿轮实战，敬请关注！
