2.1 为什么齿轮齿形偏偏选“渐开线”？背后巧妙的几何原理推导

💡REGULAR

⚙️ 核心导读： 在现代工业机械中，无论是汽车变速箱、航空发动机、减速机，还是 3D 打印机与机械手表，高达 95% 以上的齿轮 都采用了同一种特定的齿形几何曲线——渐开线（Involute）。 为什么人类在尝试过圆弧、正弦线、抛物线、摆线等无数几何曲线后，最终坚决地选择了渐开线？这项几何学发现是如何支撑起近代工业革命与现代机械工程的？

本文将从历史痛点、几何学定义、数学公式推导、四大神级物理特性，以及与摆线/圆弧齿形的巅峰对决等维度，硬核拆解渐开线齿形背后的物理美学与几何奇迹。

---

1. 引言与历史困境：没有渐开线前的机械噩梦

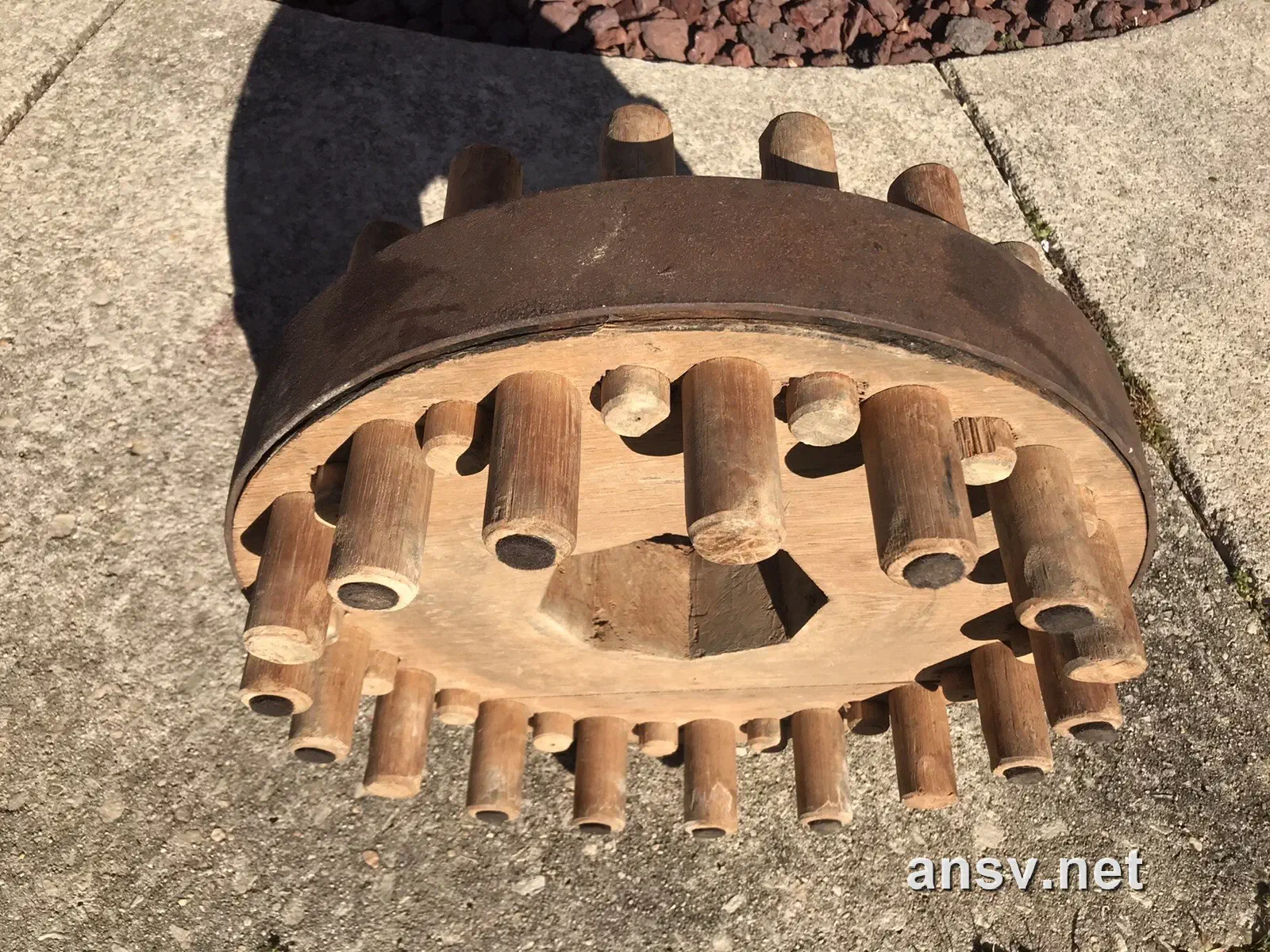

在 17 世纪之前，人类使用的齿轮（如风车、水车、早期钟表）形状十分原始：大多是在木轮圆周上钉上一圈木棒，或者是随手锉出的半圆齿状。

这种“凭感觉”制作的齿轮存在一个致命的物理缺陷：传动比在瞬时时刻是不恒定的。

[原始木棒/半圆齿轮传动]
主动轮以恒定角速度 ω1 旋转 ──> 凸起部分撞击从动轮 ──> 从动轮角速度 ω2 剧烈上下摆动
结果：高频机械冲击 + 震动噪音 + 轴承快速疲劳毁坏 + 齿面剧烈磨损

即使主动轮以极其平稳的角速度 $\omega_1$ 输入，从动轮的角速度 $\omega_2$ 在齿轮交替咬合的每一微秒内都会剧烈波动。这会导致：

1. 剧烈冲击与噪声：齿轮在咬合瞬间产生类似“锤击”的冲击力（齿面撞击）。
2. 轴承与轴系早衰：交变载荷作用在轴承上，使机械设备的寿命缩短上百倍。
3. 精度灭绝：在钟表或精密仪器中，这种转速波动会导致走时严重不准。

为了解决这一难题，数学家与机械学家们开始思考：是否存在一种几何曲线，使两轮齿在咬合传动过程中，瞬时角速度比永远保持绝对恒定？

---

2. 齿轮传动基本定律（Willis’ Law）：定传动比的物理本质

要让两齿轮实现平稳无冲击的传动，必须满足 齿轮传动基本定律（Willis’ Law of Gearing）。

3 步几何严密推导

假设齿轮 1（圆心 $O_1$，角速度 $\omega_1$）与齿轮 2（圆心 $O_2$，角速度 $\omega_2$）在齿廓上的某一点 $K$ 发生接触咬合：

步骤 1：连续接触不脱离条件（速度法向投影连续性）

1. 两齿廓在接触点 $K$ 处必有一条公共法线 $n-n$（垂直于接触面切线 $t-t$ 的直线）。
2. 接触点 $K$ 在齿轮 1 上的线速度为 $\mathbf{v}_{K1}$，在齿轮 2 上的线速度为 $\mathbf{v}_{K2}$。
3. 为保证两齿廓既不互相穿透，也不互相脱离，两个线速度在公共法线 $n-n$ 方向上的投影必须相等：

$$\mathbf{v}_{K1} \cdot \cos \alpha_1 = \mathbf{v}_{K2} \cdot \cos \alpha_2 = v_n$$

根据刚体转动几何关系，速度在法向的投影可表示为：

$$\omega_1 \cdot (O_1 N_1) = \omega_2 \cdot (O_2 N_2)$$

其中 $O_1 N_1$ 和 $O_2 N_2$ 分别为从两轮圆心 $O_1, O_2$ 向公共法线 $n-n$ 所作垂线段的长度。

步骤 2：相似三角形几何比例关系

设公共法线 $n-n$ 与两齿轮连心线 $O_1 O_2$ 交于点 $P$（称为节点 Pitch Point）。

由直角相似三角形 $\triangle O_1 N_1 P \sim \triangle O_2 N_2 P$，垂线段与连心线段之比等于节点分线段之比：

$$\frac{O_1 N_1}{O_2 N_2} = \frac{O_1 P}{O_2 P}$$

步骤 3：Willis 齿轮传动基本定律结论

将相似三角形比例代入角速度方程中，得到瞬时传动比 $i_{12}$ 的表达式：

$$\boxed{\text{传动比 } i_{12} = \frac{\omega_1}{\omega_2} = \frac{O_2 N_2}{O_1 N_1} = \frac{O_2 P}{O_1 P} = \text{常数 (Constant)}}$$

💡REGULAR

📌 物理本质（Willis’ Law）： 互相咬合的一对齿轮齿廓，在任意接触点的公共法线 $n-n$，必须时刻经过连心线 $O_1 O_2$ 上的同一个固定点 $P$（节点）。 节点 $P$ 划分连心线 $O_1 O_2$ 的比例决定了传动比。如果节点 $P$ 发生上下游走，瞬时传动比就会随之剧烈摆动！

---

3. 渐开线的数学定义与几何生成过程

人类数学家是如何找到满足 Willis 定律的完美几何曲线的？答案就是渐开线（Involute）。

3.1 物理直觉：“拉绳放线”

想象在一个固定圆盘（称为基圆 Base Circle，半径为 $r_b$）上紧紧缠绕一根不可伸长的细绳。

1. 将细绳一端固定在基圆上；
2. 拉紧绳子自由端，使其贴着基圆圆周逐渐向外展开，并始终保持细绳绷直；
3. 绳子自由端端点在二维平面上划出的连续轨迹，就是该基圆的渐开线（Involute Curve）。

在这套几何定义中：

• 展开的绷直绳段称为发生线（Generating Line）；
• 绳子展开所围绕的固定圆盘称为基圆（Base Circle）；
• 发生线与基圆的接触点 $N$ 始终是发生线在基圆上的切点。

---

3.2 几何符号对应说明

结合上述渐开线生成原理图，定义以下核心几何参数：

几何符号	中文物理名称	几何与物理定义
$r_b$	基圆半径 (Base Circle Radius)	展开发生线的基准固定圆半径
$r_k$	向径 (Radius to Point K)	齿轮圆心 $O$ 到渐开线上任意点 $K$ 的欧几里得距离 $\overline{OK}$
$\alpha_k$	展角 / 压力角 (Pressure Angle at K)	点 $K$ 处向径 $OK$ 与法线（发生线 $NK$）之间的夹角 $\angle NOK$
$\theta_k$	渐开线展角 (Involute Roll Angle)	点 $K$ 对应的基圆展开中心角，即 $\theta_k = \text{inv}(\alpha_k)$
$\overline{NK}$	发生线长度 (Generating Line Segment)	发生线从基圆切点 $N$ 到渐开线上点 $K$ 的瞬时绷直切线长

---

3.3 渐开线参数方程与渐开线函数 $\text{inv}(\alpha)$ 严密推导

步骤 1：纯滚动拉直弧长守恒（发生线长 = 展开弧长）

由于绳子在展开过程中不发生任何弹性伸长或打滑，发生线切线段长 $\overline{NK}$ 必然严格等于它在基圆上已展开的圆弧长 $\overgroup{AN}$：

$$\overline{NK} = \overgroup{AN}$$

若已知此时基圆上展开弧所对应的圆心角为 $(\theta_k + \alpha_k)$，则根据圆弧几何公式，弧长 $\overgroup{AN}$ 可表达为：

$$\overgroup{AN} = r_b \cdot (\theta_k + \alpha_k)$$

因此得到弧长守恒几何方程：

$$\overline{NK} = r_b \cdot (\theta_k + \alpha_k)$$

步骤 2：直角三角形 $\triangle ONK$ 中的三角函数关系

在直角三角形 $\triangle ONK$ 中（切点处 $\angle ONK = 90^\circ$）：

1. 点 $K$ 处的压力角定义为向径 $OK$ 与切线法方向 $NK$ 的夹角 $\alpha_k = \angle NOK$：

   $$\cos \alpha_k = \frac{ON}{OK} = \frac{r_b}{r_k} \implies \boxed{r_k = \frac{r_b}{\cos \alpha_k}}$$

2. 发生线段长 $\overline{NK}$ 表达为：

   $$\tan \alpha_k = \frac{\overline{NK}}{ON} = \frac{\overline{NK}}{r_b} \implies \boxed{\overline{NK} = r_b \cdot \tan \alpha_k}$$

步骤 3：渐开线函数 $\text{inv}(\alpha)$ 的导出

将步骤 2 的 $\overline{NK} = r_b \cdot \tan \alpha_k$ 代入步骤 1 的弧长守恒方程 $r_b \cdot (\theta_k + \alpha_k) = r_b \cdot \tan \alpha_k$ 中，两边同时消去 $r_b$：

$$\theta_k + \alpha_k = \tan \alpha_k \implies \theta_k = \tan \alpha_k - \alpha_k$$

数学上将这一特定的正切与弧度差值公式定义为渐开线函数（Involute Function），记作 $\text{inv}(\alpha)$：

$$\boxed{\theta_k = \text{inv}(\alpha_k) = \tan \alpha_k - \alpha_k}$$

💡REGULAR

⚠️ 特别提示：渐开线函数计算时，压力角 $\alpha_k$ 的单位必须使用弧度（Radians），而非角度（Degrees）！

---

4. 核心硬核：渐开线的“四大神级工程特性”

经过数学与几何严密推导，渐开线齿形展现出了四大统治级的工程物理特性：

---

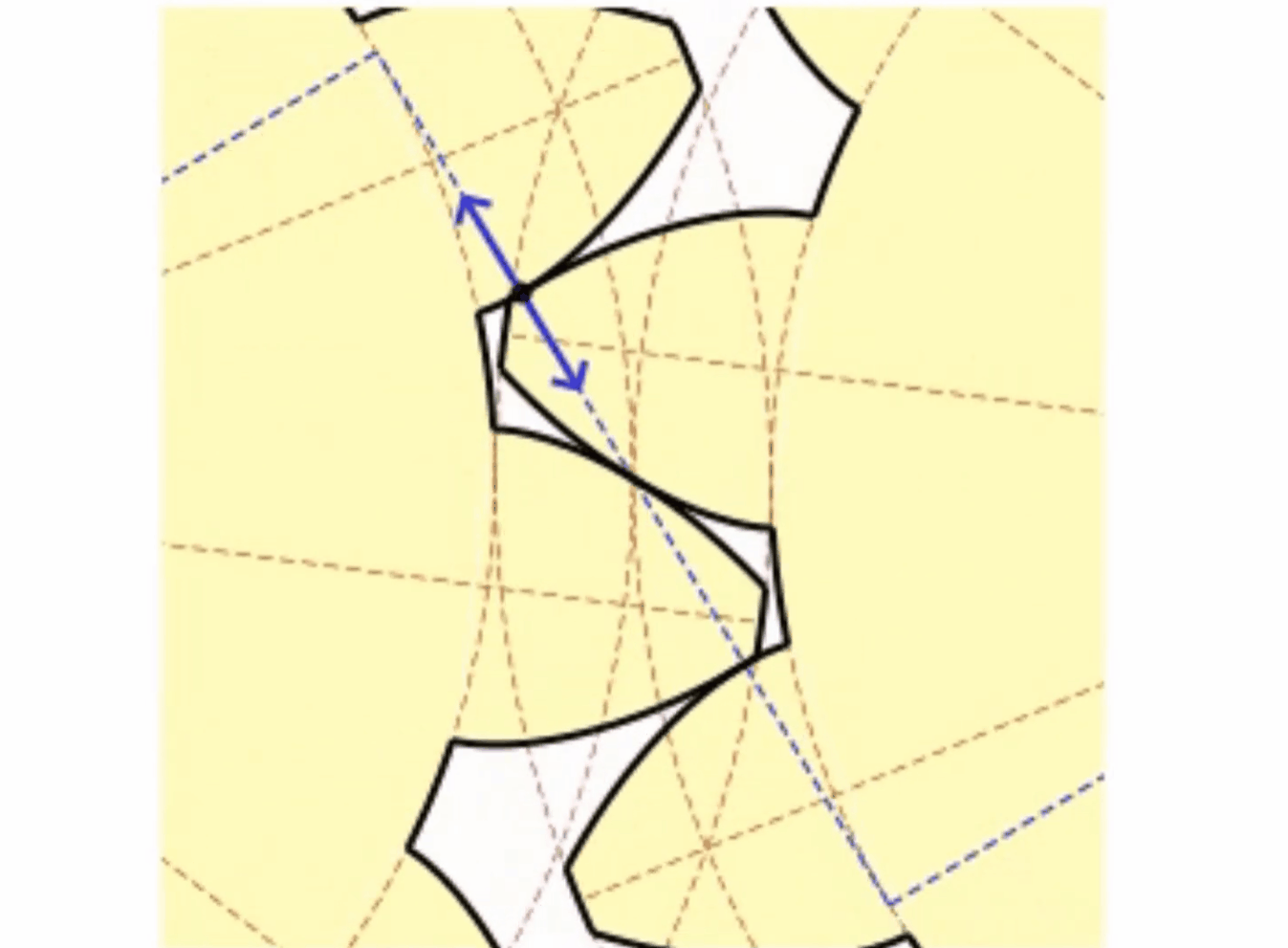

特性一：啮合线为固定直线，传动比绝对恒定

1. 啮合线即两基圆的内公切线：渐开线齿面在任何瞬间的接触点 $K$，都严格沿着这条固定的公切线移动；
2. 法线始终穿过固定节点 $P$：无论两齿轮旋转到哪一微秒，接触点的公共法线永远经过连心线上的固定节点 $P$；
3. 消除瞬时角速度波动：传动比 $i_{12} = \frac{\omega_1}{\omega_2} = \frac{r_2}{r_1} = \text{常数}$ 绝对恒定，从源头上消除了齿面锤击与震动！

---

特性二：神级的“中心距可分性”（Center Distance Insensitivity）

这是渐开线齿形赋予现代工业革命最大的物理奇迹！

在实际工程加工与装配中，减速机箱体镗孔不可能做到 100% 绝对零误差；轴承在承受载荷变形或环境热胀冷缩时，两齿轮的中心距 $a$ 必然会发生微小变动（如实际中心距由 $a$ 变为 $a' = a + \Delta a$）。

1. 为什么中心距变大，传动比依然绝对不变？

数学推导证明，传动比仅仅取决于两齿轮的物理基圆半径：

$$i_{12} = \frac{\omega_1}{\omega_2} = \frac{r_{b2}}{r_{b1}}$$

• 基圆半径 $r_{b1}, r_{b2}$ 是齿轮在刀具切削加工后就固定的物理几何特征，与齿轮在箱体内“装得远还是装得近”没有任何关系！
• 当中心距拉大为 $a'$ 时，两基圆的新外公切线 $N_1' N_2'$ 倾角稍微变陡，新的压力角变为 $\alpha'$（满足无齿侧间隙几何恒等式）：

$$a' \cos \alpha' = a \cos \alpha = r_{b1} + r_{b2}$$

• 尽管咬合压力角变大为 $\alpha'$，新节点 $P'$ 在连心线上的划分比例仍然精准满足：$\frac{O_2' P'}{O_1' P'} = \frac{r_{b2}}{r_{b1}}$。因此瞬时传动比依然保持绝对不变！

2. 非渐开线齿形的灾难对比

对于摆线齿轮或圆弧齿轮，节点位置依赖于确切的中心距。中心距一旦发生微米级偏差，传动比就会剧烈失真摆动，产生强烈冲击震动甚至卡死！

3. 工程价值

“中心距可分性”极大地放宽了箱体加工公差、轴承装配公差以及热膨胀容忍度。没有这一特性，现代汽车变速箱与工业减速机将根本无法实现廉价的大规模流水线量产！

---

特性三：正压力方向始终恒定，轴承受力极度平稳

齿轮传动时，齿廓间传递的法向作用力 $F_n$ 始终沿着接触点的公共法线方向。

在渐开线齿轮中，由于公共法线恒为基圆公切线 $N_1 N_2$，法向力 $F_n$ 的作用线在空间中的方位角度永远保持固定不变！

1. 受力分解方程

将法向作用力 $F_n$ 在节点处分解为切向圆周力 $F_t$ 和径向分力 $F_r$：

$$\begin{cases} F_t = F_n \cdot \cos \alpha & \text{（传递有效输出扭矩 } T = F_t \cdot r \text{）} \\[6pt] F_r = F_n \cdot \sin \alpha & \text{（垂直压迫轴承与轴系的径向推力）} \end{cases}$$

2. 轴承受力优势

由于咬合压力角 $\alpha$ 为常数：

• 传递转矩的切向力 $F_t$ 与推压轴承的径向力 $F_r$ 的比例完全固定。
• 轴与轴承承受的是稳定恒定的静载荷，而非方向剧烈摆动的交变载荷。
• 轴承与齿面疲劳寿命（$L_{10h}$）得到了数量级的提升，奠定了重载减速机长期稳定运行的物理基础。

---

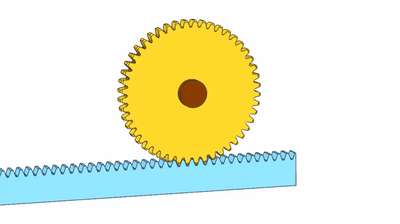

特性四：互换性与“齿条”展成法加工的制造奇迹

1. 几何极限定理

当渐开线齿轮的基圆半径 $r_b \to \infty$（无限大）时，基圆演化为一条绝对平直的直线，而齿轮上的渐开线齿廓也随之演变为一条绝对平直的直线！这就形成了渐开线齿条（Rack）。

2. 展成法（范成法 Generating Method）制造

因为渐开线齿条的齿廓是平直直线，在机械制造中，加工一条平直切削刃的刀具（齿条型滚刀）极其简单，刀具磨削精度可以轻易达到微米级！

• 只要让直边刀具与齿轮毛坯作“纯滚动”的相对切削运动；
• 直线切削刃就会自动在毛坯上包络展成出完美的弧形渐开线齿形！

3. 互换性（Interchangeability）工业奇迹

一把标准模数 $m$、标准压力角 $\alpha = 20^\circ$ 的齿条滚刀，可以加工相同模数下任意齿数（如 12 齿、30 齿、200 齿）的渐开线齿轮！并且这些不同齿数的齿轮之间都可以任意咬合传动。

这打破了“一个齿数必须单独设计一套复杂曲线刀具”的制造壁垒，真正奠定了现代机械零部件标准化与通用互换性的基石！

---

5. 渐开线 vs 摆线 vs 圆弧齿形：几何曲线的巅峰对决

为了直观展现渐开线的统治地位，我们将渐开线与机械史上的另外两大主流齿形——摆线（Cycloid） 和 圆弧齿形（Novikov Gear） 进行硬核对比：

💡 3分钟通俗直观理解（生活化比喻与核心痛点）

如果不看复杂的数学几何公式，用日常生活中的动作就能瞬间明白这三种齿形的区别：

1. 生活形象比喻（曲线是怎么生成的？）

• 渐开线 (Involute) —— 撕胶带 / 罐子上扯绳子
  • 几何画法：拿一卷胶带，或拉紧绑在圆罐上的绳子，把绳子贴着罐子往外拉直展开，你拉着绳末笔尖划出的轨迹就是渐开线。
• 摆线 (Cycloid) —— 硬币贴着圆盘边缘滚
  • 几何画法：拿一枚硬币贴着大圆盘的边缘（外面或里面）不打滑地滚动，硬币边缘上印的一个红点画出的轨迹就是摆线。
• 圆弧齿形 (Novikov Arc Profile) —— 勺子扣进汤碗底
  • 几何画法：轮齿一侧做成凸起的圆弧（勺子头），另一侧做成凹进去的圆弧（碗底），咬合时直接凸圆弧扣进凹圆弧。

2. 齿面咬合与接触特征对比

• 渐开线（凸-凸碰撞）：两个凸出的弧面碰在一起。接触点窄，接触应力相对高，但受力方向绝不改变。
• 摆线（凹-凸包覆）：一个凸面伸进凹面里，像手心罩住手背。接触面积大，压强小，极其耐磨。
• 圆弧齿形（凹-凸贴合+锁油膜）：凹面与凸面完美吻合贴合，咬合缝隙能锁住润滑油形成高压油膜，像“水上漂”一样扛超大冲击载荷。

3. 为什么渐开线能够“一统江湖”（占领 95% 以上市场）？

如果单看耐磨和承载力，摆线和圆弧齿形都优于渐开线。但渐开线凭借两大“工程杀手锏”成为了绝对统治者：

1. “轴偏了也能顺滑转”（中心距可分性）：齿轮在机器里安装时，如果两根轴偏离了 0.2mm，摆线齿轮会瞬间卡死或剧烈抖动；而渐开线齿轮传动比依然绝对恒定，完全不受影响！
2. “一把刀切所有齿数”（极低制造成本）：渐开线的切削刀具（齿条滚刀）齿廓居然是绝对平直的直线！一把标准滚刀既能切 12 齿，也能切 100 齿，奠定了工业标准化互换的基石。

---

综合性能对比矩阵表

评估维度 / 几何齿形	渐开线齿形 (Involute) 🏆	摆线齿形 (Cycloids) 🕰️	圆弧/诺维科夫齿形 (Novikov) 🚜
齿廓几何性质	直线在圆周上的展开轨迹	小圆在圆周内外纯滚轨迹	凹圆弧与凸圆弧互配接触
瞬时传动比	绝对恒定	绝对恒定	依赖轴向重合度
中心距可分性	有（绝对容忍装配误差）	无（中心距偏差导致传动失效）	无（对中心距敏感）
接触应力/承载力	中等（凸-凸齿面接触）	极优（凹-凸齿面接触，压强小）	极大（凹-凸面线/点接触）
刀具制造难度	极低（滚刀齿廓为绝对平直直线）	极高（需要复杂的凹凸双曲面刀具）	较高
互换性与标准化	完美（同一滚刀可加工任意齿数）	极差（不同齿数需单独设计刀具）	较差
主要应用场景	汽车、工业减速箱、风力发电、机器人	机械手表/钟表轮系、摆线针轮 RV 减速机	采矿重载齿轮、低速重载船舶传动

摆线齿形为什么没能统一工业？

摆线齿形拥有比渐开线更优秀的接触应力和更小的磨损（因为它是凸齿面咬合凹齿面），但它的致命缺陷是没有中心距可分性，且不同齿数的齿轮无法用同一种刀具加工。因此，摆线退缩到了对中心距严格控制的微型钟表和结构特殊的 RV 减速机中。

---

6. 渐开线的工程极限与几何破解：根切与变位

💡REGULAR

💡 30秒极简导读（先建立直观画面感）：

• 根切（Undercutting）：齿数太少（$z < 17$）时，齿轮太小转得太急。齿条滚刀在滚出齿槽的瞬间，尖角像“回马枪”一样把齿根原本的支撑材料狠狠挖掉一勺，导致齿根变细、极易折断！
• 变位（Profile Shift）：为了让少齿数（如 $z=10$）的齿轮不被挖坏，我们把刀具往外挪开一点点（正变位 $x > 0$）。基圆、模数和渐开线曲线形状完全不变，但刀尖退回安全区不再割伤齿根，并且齿廓截取了渐开线更厚实、更平缓的黄金段落，齿根瞬间增厚 30%~50%！

---

6.1 什么是根切？（生活比喻与三大致命危害）

1. 形象生活比喻：刀具切削时的“回马枪”

当我们用标准的平直齿条刀具切削齿轮（展成/范成法）时：

• 齿数很多时（大齿轮，如 $z = 30$）：齿坯旋转平缓，刀具切完齿廓后顺畅退出，切出完美的渐开线齿面与圆滑饱满的齿根；
• 齿数太少时（小齿轮，如 $z = 10$）：齿坯半径很小、转动曲率剧烈。当刀具切削刃正要离开齿槽时，刀刃顶部的锋利尖角还没完全撤出，工件就已经转了过来，刀尖反向扫过刚才切好的渐开线根部，硬生生把齿根挖出一个深坑！

2. 根切带来的两大致命工程后果

1. 抗弯强度断崖式暴跌（极易断齿）：齿轮在传动受力时就像一根悬臂梁，最大弯曲应力全部集中在齿根。根切让齿根截面大幅变窄（颈缩现象），抗弯承载力直接折损 40% ~ 60%，在重载或交变冲击下极易发生疲劳折断；
2. 破坏有效渐开线（重合度下降）：根切切掉了原本应该参与啮合的齿根渐开线，导致有效工作齿面变短，啮合重合度 $\epsilon_\alpha$ 骤降，咬合冲击与机械噪声急剧恶化。

---

6.2 根切的几何真相与临界齿数 $z_{\min} = 17$ 严密推导

为什么偏偏是 17 齿？这背后有着严密的几何切点极限法则。

1. 几何极限切点 $N_1$ 的物理含义

• 渐开线的物理发源地：渐开线只能从基圆 $r_b$ 开始向外展开，基圆以内根本不存在渐开线！
• 啮合线与基圆的切点 $N_1$，就是齿轮上有效渐开线能够生成的最低几何发源点；
• 齿条刀具在啮合线上与被切齿轮作相对运动时，只有在 $P \to N_1$ 的线段范围内，刀具的直线切削刃切出的才是有效渐开线；

2. 根切发生的充要几何条件

刀具的平直齿顶线与啮合线相交于点 $B$：

• 若 交点 $B$ 落在切点 $N_1$ 内部（$P B \le P N_1$）：刀具完全在基圆外部切削，无根切，齿廓完整；
• 若 交点 $B$ 越过了极限点 $N_1$（$P B > P N_1$）：刀具齿顶尖角伸入了基圆内部，开始执行“非法刨削”，必然发生严重根切！

3. 临界齿数推导（3 步看懂直角三角形）

根据直角三角形几何关系（如上图所示）：

1. 在直角三角形 $\triangle O P N_1$ 中（$\angle O N_1 P = 90^\circ, \angle P O N_1 = \alpha$）： $$P N_1 = r \cdot \sin \alpha = \frac{m z}{2} \sin \alpha$$
2. 刀具齿顶线距离分度圆节线的垂直高度为齿顶高 $h_a = h_a^* m$。在以啮合线为斜边的直角三角形中： $$P B = \frac{h_a}{\sin \alpha} = \frac{h_a^* m}{\sin \alpha}$$
3. 要保证不发生根切，必须满足几何极限条件 $P N_1 \ge P B$： $$\frac{m z}{2} \sin \alpha \ge \frac{h_a^* m}{\sin \alpha} \implies \frac{z}{2} \sin^2 \alpha \ge h_a^* \implies z \ge \frac{2 h_a^*}{\sin^2 \alpha}$$

代入国际工业标准直齿圆柱齿轮通用参数（标准压力角 $\alpha = 20^\circ$，标准齿顶高系数 $h_a^* = 1.0$）：

$$z_{\min} = \frac{2 \times 1.0}{\sin^2 20^\circ} = \frac{2}{(0.34202)^2} = \frac{2}{0.116978} \approx 17.09$$

因为齿轮齿数必须是整数，向上取整得到工程铁律：

$$\boxed{z_{\min} = 17}$$

💡REGULAR

⚠️ 几何铁律：用标准齿条滚刀加工标准直齿轮时，齿数绝对不能少于 17 齿；只要 $z < 17$，齿根必被刀具掏空！

---

6.3 几何破解方案：变位齿轮（Profile Shift）通俗全解

在实际工程中，机器人关节减速机、汽车变速箱空间极其狭小，往往必须使用 $z = 10$ 或 $z = 12$ 的小齿轮来获取大减速比与小体积。面对 $z_{\min} = 17$ 的几何限制，工程师是如何破解的？

答案就是——齿轮变位（Profile Shift）。

1. 变位的物理本质（一句话讲透）

很多初学者以为“变位”是重新设计了一种复杂曲线。其实根本不是！

💡REGULAR

🎯 变位的极简真相： 加工齿轮时，齿坯大小不变、基圆不变、渐开线曲线完全不变，仅仅是把切削刀具相对于齿轮中心往外拉开了一小段距离 $\Delta r = x \cdot m$（正变位 $x > 0$）！

2. 正变位（$x > 0$）为什么能彻底消除根切？

当刀具向外移动 $\Delta r = x \cdot m$ 后：

1. 刀尖退位：刀具齿顶线被整体往外提拉，与啮合线的交点 $B$ 退回到了极限点 $N_1$ 的外侧，刀尖再也不会扎入基圆内部，根切彻底消失！
2. 截取渐开线黄金段落：渐开线靠近基圆的部分弯曲剧烈且薄弱，远离基圆的部分曲率半径大、平缓且厚实。刀具外移后，齿廓截取了渐开线更靠外、更粗壮的黄金段落，使齿根宽度大幅增加，抗弯疲劳强度飙升 30%~50%！

3. 彻底消除根切的最小变位系数 $x_{\min}$

要让齿数 $z < 17$ 的小齿轮完全不发生根切，刀具向外平移的量必须正好补足齿数不足造成的亏空：

$$x_{\min} = \frac{h_a^* (z_{\min} - z)}{z_{\min}} = \frac{17 - z}{17}$$

• 实战计算示例：
  • 若需要设计 $z = 12$ 齿的小齿轮： $$x_{\min} = \frac{17 - 12}{17} = \frac{5}{17} \approx +0.294$$
  • 工程师只需在加工时设置正变位系数 $x = +0.35$（稍大于临界值），就能获得一个既无根切、又极其强壮的 12 齿小齿轮！

---

6.4 变位齿轮三大形态深度对比

变位形态	刀具位移状态	齿根与齿顶特征	核心优势	潜在代价	典型工程应用
正变位 ($x > 0$) 🏆	刀具远离齿轮中心外移 $\Delta r = +x \cdot m$	• 齿根显著增厚 • 齿面曲率更平缓 • 齿顶变尖 ($s_a$ 变小)	• 彻底消除根切 • 抗弯承载力大幅提升 • 齿面接触耐磨性提高	变位系数过大可能导致齿顶尖化（$s_a < 0.25m$）	少齿数小齿轮 ($z < 17$)、大扭矩传动小齿轮
标准齿轮 ($x = 0$) 🟠	刀具节线相切于分度圆	• 齿根与齿顶厚度均衡 • $z < 17$ 发生严重根切	• 几何计算与装配最简单 • 互换性极佳	齿数受限于 $z \ge 17$，无法实现超紧凑传动比	普通通用减速机、无安装空间限制场合
负变位 ($x < 0$) 🔴	刀具向齿轮中心靠拢 $\Delta r = -x \cdot m$	• 齿根变薄 • 齿顶增厚变钝 • 齿槽变宽	• 避免齿顶尖化 • 与正变位齿轮配对凑中心距	齿根变细削弱强度（仅适用于齿数很多的大齿轮）	齿数较多 ($z > 30$) 的大齿轮，用来与正变位小齿轮配对

---

6.5 变位齿轮配对传动方式（齿轮箱工程实战）

单个变位齿轮加工出来后，齿轮对之间如何咬合？工程上有两种最经典的配对方案：

方案一：高度变位齿轮传动（等移距变位，$\Sigma x = x_1 + x_2 = 0$）

• 设计方法：小齿轮采用正变位（如 $z_1 = 12, x_1 = +0.35$），大齿轮采用等量的负变位（如 $z_2 = 48, x_2 = -0.35$），总变位系数 $\Sigma x = x_1 + x_2 = 0$。
• 神级工程优势：
  • 安装中心距完全不变：$a' = a = \frac{m(z_1+z_2)}{2}$；
  • 实际啮合角完全不变：$\alpha' = \alpha = 20^\circ$；
  • 无需更换减速箱壳体：可以直接无缝替换原有的标准齿轮箱内部零件，既让脆弱的小齿轮得到了大幅强化，又保持了完全一致的装配尺寸！

方案二：角度变位齿轮传动（正角度变位，$\Sigma x = x_1 + x_2 > 0$）

• 设计方法：小齿轮和大齿轮都采用正变位（$x_1 > 0, x_2 > 0$），总变位系数 $\Sigma x > 0$。
• 实际啮合方程修正： $$\text{inv}(\alpha') = \text{inv}(\alpha) + 2 \cdot \frac{x_1 + x_2}{z_1 + z_2} \tan \alpha$$ 实际装配中心距修正为： $$a' = a \cdot \frac{\cos \alpha}{\cos \alpha'}$$
• 神级工程优势：
  • 实际啮合角增大（$\alpha' > 20^\circ$，通常可达 $22^\circ \sim 25^\circ$）；
  • 中心距增大（$a' > a$）；
  • 渐开线曲率半径大幅提升，接触应力显著降低，齿根抗弯和齿面抗点蚀能力均达到巅峰；
  • 典型应用：现代重型卡车变速箱、风力发电机主齿轮箱、航空发动机传动系统。

变位齿轮的核心物理哲学：
【变】的是刀具切削的相对位置与渐开线截取窗口；
【不变】的是渐开线基圆、模数与同一把标准刀具的制造通用性！

---

6.6 前沿制造拓展：塑胶注塑与 MIM 金属注射齿轮，还需要考虑根切与变位吗？

在现代消费电子、医疗器械、智能家居与汽车微电机中，塑胶注塑齿轮（Plastic Gears） 与 MIM（金属粉末注射成型 Metal Injection Molding）齿轮 得到了极为广泛的应用。

许多工程师会产生一个直观的疑问：

💡REGULAR

❓ “注塑或 MIM 齿轮是用模具型腔直接复制成型的，根本不用滚刀去切削，那是不是就完全不用管 $z_{\min} = 17$ 的根切限制与变位设计了？”

答案是：“制造原理上确实不受切削刀具根切限制，但在几何啮合、模具寿命与材料强度上，依然必须严格进行变位设计！”

1. 为什么说“制造阶段没有切削根切”？

• 传统金属切削齿轮的根切，本质是平直齿条滚刀在齿坯上纯滚动展成时，刀尖反向刨削齿根产生的机械干涉；
• 塑胶注塑与 MIM 模具的型腔电极（铜公/石墨）通常由慢走丝线切割（WEDM） 或 超高速微细 CNC 铣削 加工而成；
• 零件成型时完全不存在刀具相对展成运动，因此物理上不会产生刀具切出来的颈缩根切，理论上模具做成什么形状，就能直接复制出什么齿形（甚至可以做出 $z = 6 \sim 10$ 齿的超小齿轮）。

2. 塑胶/MIM 齿轮如果不做变位，会掉入哪四大致命陷阱？

1. ⚠️ 啮合干涉（齿顶啃齿根，运转直接卡死）：
   • 渐开线在几何上只存在于基圆 $r_b$ 以外，基圆以内根本没有渐开线。
   • 如果少齿数齿轮不做正变位，基圆会很靠外。当它与配对大齿轮啮合时，配对齿轮的齿顶会硬生生扎入小齿轮的基圆内部！
   • 此时两轮在基圆内无法按渐开线定律啮合，而是发生刚性碰撞卡死（齿顶撞击齿根过渡曲面），产生剧烈振动磨损与尖锐噪声。
2. ⚠️ 模具脱模倒扣（Demolding Undercut，开模拉伤/拉断）：
   • 如果 CAD 软件直接按理论根切形状生成 3D 模型，齿根两侧会向内凹陷；
   • 注塑或 MIM 熔体冷却固化后，这个凹陷部位会在模具中形成物理倒扣（Undercut）。开模顶出时零件无法顺畅脱模，轻则拉伤齿根表面发白，重则直接把轮齿拉断在模具内！
3. ⚠️ 模具模仁“薄钢”寿命（Tooling Thin Steel 疲劳崩模）：
   • 齿轮齿槽在模具上对应的是凸起的模仁刀口；
   • 如果齿根过细，模仁对应部位就会变成极其脆弱的尖薄钢片。在注塑机高达 $80 \sim 150 \text{ MPa}$ 的高压熔体反复冲刷和交变冷热冲击下，模具尖角极易疲劳崩裂、掉块（崩模），大幅缩短模具寿命。
4. ⚠️ 塑胶材质的抗弯强度弱与熔接痕缺陷：
   • 塑胶（POM、PA66、PEEK）的屈服抗弯强度仅为金属钢材的 $1/10$（POM 屈服强度约 $65\text{ MPa}$）；
   • 齿轮受力如同悬臂梁，弯曲应力全部集中在齿根。如果齿根很细，重载下极易发生疲劳断齿；
   • 此外，熔体流经齿根狭窄细颈处容易产生**熔接痕（Weld Line）**和残余内应力，在齿根处埋下开裂隐患。

3. 塑胶 / MIM 齿轮独有的“变位设计红利”

正因为摆脱了传统切削滚刀的物理束缚，现代精密塑胶与 MIM 齿轮设计反而能将**“变位几何学”发挥到极致**：

• 🚀 采用超大正变位（$x = +0.4 \sim +0.6$）：
  • 在扫地机器人驱动轮、智能手机升降摄像头、电动牙刷、航模微型舵机中，工程师大量设计 $z = 7 \sim 10$ 齿的超强壮小齿轮，齿根极其饱满粗壮，承载力倍增！
• 🚀 自由采用非标大压力角（$\alpha = 25^\circ \sim 28^\circ$）：
  • 金属机加工若采用非标压力角需要定制极其昂贵的专用滚刀；而塑胶/MIM 只需在 CAD/CAM 中修改电极参数，零额外制造成本即可大幅加宽齿根、提高齿面抗挤压耐磨性！
• 🚀 全圆弧齿根大过渡（Full Fillet Radius）：
  • 模具可以轻易做出饱满光滑的大圆弧齿根，彻底消除应力集中微裂纹。

4. 传统金属机加工 vs 塑胶注塑 / MIM 齿轮对比速查

评估维度	传统金属切削齿轮 ⚙️	塑胶注塑 / MIM 齿轮 🧩
根切产生机制	展成法滚刀刀尖“回马枪”掏空齿根	无切削刀具干涉，模腔直接成型
齿数限制 ($z_{\min} = 17$)	严格物理限制（不加变位必被刀具掏空）	物理成型无限制，可做 $z = 6 \sim 10$ 超微齿数
是否需要变位？	必须变位（用于避开刀具根切）	依然强烈需要正变位（增厚齿根、避免脱模倒扣、消除啮合干涉）
压力角选择自由度	受限于标准刀具库存（通常仅限 $20^\circ$）	极高（自由选用 $\alpha = 25^\circ \sim 28^\circ$ 增强齿形）
核心失效形式	齿面疲劳点蚀、齿根弯曲折断	齿根弯曲断裂、脱模拉伤、高温蠕变、磨损失效

---

7. 总结：一条直线滚出的现代工业文明

回顾机械工程发展史，渐开线齿形的普及是数学几何优雅降维解决复杂物理问题的典范：

1. 几何的美感：一条紧绷的绳子从圆周展开划出的简易曲线，天然蕴含了保持法线方向绝对恒定的物理逻辑。
2. 制造的胜利：把复杂的曲面加工降维成齿条直线的磨削加工，让高精度齿轮能够以极低成本走出实验室，进入千家万户。

正是这条巧妙的几何曲线，静悄悄地在无数变速箱、风力发电机和工业机器人体内咬合运转，推动着现代工业文明平稳、精准、高效地向前奔跑！

本文引用与技术讨论规范

作者：陈亚明（Tony Chen）｜微型电磁执行器数字化研发专家

原始出处：ansv.net

本文链接：https://ansv.net/knowledge-base/gear-transmission/02-involute-geometry-and-shift/

版权声明：除另有说明外，本文原创文字、公式与原创图示采用 CC BY-NC-ND 4.0（署名—非商业性使用—禁止演绎）协议授权。欢迎在署名、注明原文链接且仅作非商业用途的前提下转载；不得改编、删改或拆分原文内容。

除非另有明确说明，文中涉及的第三方商标、专利附图、产品图片及其他第三方素材，均不在本 CC 协议授权范围内，相关权利归其各自权利人所有。

如有技术交流，欢迎联系：hi@ansv.net。
