REGULAR⚙️ 核心导读：
在机械设计与齿轮制造领域，有一条几乎所有机械工程师与制造工艺师都倒背如流的“黄金铁律”：标准直齿渐开线圆柱齿轮，齿数绝对不能小于 17，否则在加工时就会发生“根切”（Undercutting）！
那么，到底什么是根切？为什么小齿轮在切削加工时齿根会被莫名其妙地“挖掉一勺”？为什么临界齿数不多不少偏偏是 17？为什么实际工厂手册中又常说“允许轻微根切时可取 14 齿”？真实刀具的刀尖圆角对根切有什么微观影响？如果工程设计中因为空间受限，非要做一个 12 齿甚至 8 齿的微型齿轮，又该如何完美破局？
本文结合直观生活比喻、机械加工动态图解、严密几何数学推导、真实刀尖圆角修正、质检验收避坑与工业级变位解决方案，带你一次性彻底搞懂齿轮根切与少齿数设计的全部底层奥秘。
一、生活直观比喻：什么是齿轮的“根切”？
为了让没有任何深厚机械背景的读者也能秒懂，我们先来看一个日常直观比喻：
REGULAR🏃 生活比喻：转弯太急刮到了内墙角
想象你开着一辆长车厢的卡车准备拐进一个很窄的直角胡同：
- 如果转弯半径很大（类似大齿轮，齿数多），车身能够平顺地拐过去，不会蹭到内侧墙壁；
- 但如果转弯半径极小、拐得太急太猛（类似小齿轮，齿数少），卡车的车厢尾部或内侧后轮就会狠狠刮到内侧墙角，把原本完好的墙体硬生生削掉一块！
在齿轮切削加工中，根切（Undercutting） 就是这种“拐弯太急刮掉内墙角”的机械干涉现象：
- 正常齿轮（左图）：轮齿从齿顶到齿根过渡非常平滑，齿根处宽厚饱满，像一棵扎根深厚的大树；
- 根切齿轮（右图）：齿根两侧被切削刀具硬生生“刨出”了两个凹坑，轮齿就像被狠狠**“勒细了腰”，产生严重的局部颈缩（Necking）**！
二、追根溯源：根切究竟是怎么被“切”出来的？
要明白根切是怎么产生的，我们必须先了解工业上最主流的齿轮加工方式——展成法（也称范成法，Generating Method）。
1. 什么是展成法切削？
展成法是利用“齿轮与齿条（或齿轮与齿轮）相互啮合”的几何共轭原理来加工齿轮的：
- 切削刀具本身被制成一个标准齿条（滚刀在法截面上就是一个连续移动的标准齿条）；
- 齿轮毛坯（齿坯）以角速度 $\omega$ 旋转，齿条刀具以速度 $v = \omega \cdot r$ 做无滑动的纯滚动平移（$r$ 为齿轮分度圆半径）；
- 刀具在高速上下往复切削的同时，与齿坯保持这种无相对滑动的纯滚动咬合。齿条刀刃各瞬时位置的包络线，就会在齿坯上自动“切”出标准的渐开线齿廓。
2. 动态切削仿真与刀尖轨迹拆解

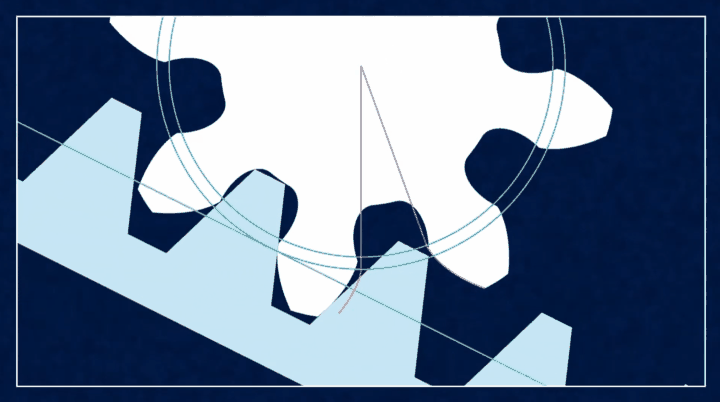

下面这张展成切削高精度动态仿真图完整还原了齿数过少（$z = 10$）时，齿条滚刀在纯滚动展成过程中，刀尖如何由于曲率过急在齿根部掏出一个凹坑的物理全过程：
🔍 怎样看懂这个动态切削过程？
- 纯滚动基准线：中间水平的青色直线是齿条刀具的节线（Pitch Line），它与齿坯的**分度圆（Pitch Circle）**保持无滑动的纯滚动咬合；
- 橙色刀尖次摆线轨迹（Trochoid Path）：动画中细红/橙色轨迹线实时记录了齿条刀尖在齿坯坐标系中的运动路径；
- “回马枪”掏空瞬间：因为齿数过少（$z=10 < 17$），刀尖深入基圆下方。当刀刃完成齿槽切削准备退出时，刀尖轨迹产生向内回旋，像一把挖勺一样将原本已经成型的渐开线齿根金属硬生生刨掉，留下一道显著变细的颈缩凹槽！
3. 齿根过渡曲线的几何本质：次摆线（Trochoid）
在正常加工时，齿轮的齿廓由两部分构成：
- 工作段：基圆以上的纯渐开线（Involute），用于两齿轮啮合传递动力；
- 齿根过渡段：基圆到齿根圆之间的过渡曲面。这段过渡面不是渐开线，也不是简单圆弧，而是刀具齿顶尖角或圆角在工件坐标系中运动时，包络出的长幅外摆线/次摆线（Trochoidal Fillet）。
[展成法切削小齿轮的动态干涉过程 3 步走]
阶段 1：刀具向内推进 ──> 正常包络基圆以上工作渐开线
│
阶段 2：齿数过少 (z < 17) ──> 刀尖越过极限点 N₁ 扎入基圆内部深处
│
阶段 3：齿坯转角过急 ──> 刀具退出齿槽瞬间 ──> 刀尖次摆线轨迹“回马枪”掏空齿根肉（根切发生！）
- 当齿轮齿数较多（分度圆直径大）时，齿坯边缘转动平缓，刀具切完齿廓后，其余切削轨迹完全落在工作渐开线的外部，能够顺畅地退回外部空间，不会产生干涉；
- 当齿轮齿数过少（分度圆直径很小）时，齿坯在小半径下的角位移变化极其剧烈。齿条刀具的齿顶尖角在完成齿槽切削、准备离开齿槽的瞬间，其余切削轨迹产生了一个向内回旋的“回马枪”，硬生生切入了基圆上方的渐开线齿廓，将原本用于啮合的工作渐开线和齿根支撑金属彻底刨空！
这正是切削加工中发生根切现象的微观动力学真相。
三、硬核数学推导：为什么临界齿数不多不少偏偏是 17？
现在我们进入机械原理最经典的核心问题：为什么以标准齿形切削直齿轮时，理论临界齿数是 17，而不是 10 或 25？
我们通过严格的几何学与三角函数进行分步推导。
1. 核心几何要素定义
如上图所示，在刀具与齿坯做相对纯滚动的啮合体系中：
- $O$ 点：齿轮几何中心；
- $P$ 点（节点 Pitch Point）：齿坯分度圆与齿条刀具节线的切点；
- 啮合线（Line of Action）：过节点 $P$ 且与基圆相切的直线，倾角为标准压力角 $\alpha$（通常 $\alpha = 20^\circ$）；
- $N_1$ 点（啮合极限点）：啮合线与齿轮基圆的切点。根据渐开线性质，基圆以外才有渐开线，啮合线上超过 $N_1$ 点以外的区域不存在渐开线！
- $B$ 点：齿条刀具的**齿顶线（Addendum Line）**与啮合线的交点。
2. 不发生根切的几何极限充要条件
齿条刀具在切削过程中，其实际参与切削的最远端就是它的齿顶线。
要保证刀尖在切削运动中绝对不侵入基圆内部、不切除渐开线，交点 $B$ 必须落在啮合极限点 $N_1$ 的内部（即不能越过 $N_1$）：
$$\boxed{PB \le PN_1}$$- 若 $PB \le PN_1$：刀尖切削完全在基圆外部进行，齿廓完整饱满，无根切；
- 若 $PB > PN_1$：刀尖越过极限点伸入了基圆内部，开始非法刨削齿根，必然发生严重根切！
3. 分步代数推导
步骤 1：求解极限线段 $PN_1$ 的几何长度
在直角三角形 $\triangle O P N_1$ 中（$\angle O N_1 P = 90^\circ$，$\angle P O N_1 = \alpha$）：
- 齿轮分度圆半径为 $r = \frac{m \cdot z}{2}$；
- 齿轮基圆半径为 $r_b = r \cdot \cos\alpha$；
- 极限线段 $PN_1$ 的长度为：
步骤 2：求解切削线段 $PB$ 的几何长度
齿条刀具的齿顶线距离节点 $P$ 的垂直距离等于刀具齿顶高：
$$h_a = h_a^* \cdot m$$(其中 $h_a^*$ 为齿顶高系数，国标标准齿轮取 $h_a^* = 1.0$)
在包含啮合线与刀具齿顶线的直角三角形中，线段 $PB$ 在垂直方向上的投影即为 $h_a$：
$$PB \cdot \sin\alpha = h_a \implies PB = \frac{h_a^* \cdot m}{\sin\alpha}$$步骤 3：联立不等式求解理论最少齿数 $z_{\min}$
将 $PN_1$ 与 $PB$ 代入防根切极限条件 $PN_1 \ge PB$：
$$\frac{m \cdot z}{2} \cdot \sin\alpha \ge \frac{h_a^* \cdot m}{\sin\alpha}$$不等式两边同时消去模数 $m$：
$$\frac{z}{2} \cdot \sin\alpha \ge \frac{h_a^*}{\sin\alpha}$$移项整理，即可解出标准齿轮不发生根切的最少齿数理论公式：
$$\boxed{z \ge \frac{2 h_a^*}{\sin^2\alpha} \implies z_{\min} = \frac{2 h_a^*}{\sin^2\alpha}}$$4. 代入国标标准参数验证
对于我国 GB/T 1357 及 ISO 国际标准中最为通用的标准正常齿制渐开线直齿轮：
- 标准齿顶高系数：$h_a^* = 1.0$
- 标准分度圆压力角：$\alpha = 20^\circ$
我们代入数值精确计算：
$$\sin 20^\circ \approx 0.34202014$$$$\sin^2 20^\circ \approx (0.34202014)^2 \approx 0.11697778$$$$z_{\min} = \frac{2 \times 1.0}{0.11697778} \approx \mathbf{17.097}$$因为齿轮的齿数 $z$ 物理上必须是正整数：
- 如果取 $z = 17$，由于 $17 < 17.097$，理论上有极微量的理论切入，但在工程制造公差内通常视为临界安全值；
- 如果齿数 $z \le 16$，就会发生显而易见的明显根切！
这就是教科书上 $z_{\min} = 17$ 这一传奇数字的严密数学起源！
5. 进阶工业推导：真实刀尖圆角（$\rho_a^*$）对根切的精确修正
很多资深工程师在实际滚齿时会发现一个现象：真实滚刀切出来的 17 齿齿轮，根部往往比理论计算还要饱满一点点。
这是因为工业滚刀的刀顶角不是理想的锋利直角，而是带有圆角（Tip Radius $\rho_a = \rho_a^* \cdot m$）（通常标准滚刀取 $\rho_a^* = 0.25 \sim 0.38$，国标常用 $0.38$）。
当刀具带有圆角时，刀具圆角中心位于直角刀尖内侧，刀具参与切削的有效直线部分变短，真正的渐开线切削极限点由圆角切点决定。经过严密微分几何修正后，考虑刀具圆角与变位系数 $x$ 时的不根切最小齿数公式为：
$$\boxed{z_{\min} = \frac{2 \left[ h_a^* - x - \rho_a^* (1 - \sin\alpha) \right]}{\sin^2\alpha}}$$- 实例计算：若标准齿轮 $h_a^* = 1.0, \alpha = 20^\circ, x = 0$，滚刀圆角系数取 $\rho_a^* = 0.38$： $$z_{\min} = \frac{2 \left[ 1.0 - 0.38 \times (1 - 0.342) \right]}{0.11698} = \frac{2 \times [1.0 - 0.250]}{0.11698} = \frac{1.50}{0.11698} \approx \mathbf{12.82}$$
- 💡 工程启示：当考虑刀具圆角过渡时，纯渐开线被切掉的风险实际上下降了！但在圆角过渡区内，齿根局部截面仍会受次摆线包络影响，因此国际上依然统一以锐角齿条极限 $z_{\min} = 17$ 作为标准零风险设计基准。
6. 不同标准参数下的临界齿数对照表
从公式可以看出：最小齿数仅由“齿顶高系数 $h_a^*$”与“压力角 $\alpha$”决定，与模数 $m$ 毫无关系！
| 齿轮标准类型 | 齿顶高系数 $h_a^*$ | 压力角 $\alpha$ | 理论计算值 | 实际不根切最少齿数 $z_{\min}$ |
|---|---|---|---|---|
| 标准正常齿轮（最常用） | $1.0$ | $20^\circ$ | $17.097$ | $17$ 齿 |
| 短齿制齿轮（农机/起重重载） | $0.8$ | $20^\circ$ | $13.678$ | $14$ 齿 |
| 大压力角齿轮（航空航天） | $1.0$ | $25^\circ$ | $11.196$ | $12$ 齿 |
| 老式英美旧标准 | $1.0$ | $14.5^\circ$ | $31.890$ | $32$ 齿 |
REGULAR💡 历史趣闻：在 20 世纪早期，欧美机械多采用 $\alpha = 14.5^\circ$ 压力角（$\sin 14.5^\circ \approx 0.25$），当时齿轮最少齿数高达 32 齿！后来全球统一升级为 $\alpha = 20^\circ$，成功将最少齿数腰斩到 17 齿，极大缩小了工业变速箱的体积。
四、根切带来的“三大致命工程硬伤”与失效图谱
很多刚入行的工程师可能会问：“根切不就是在齿根削掉了一点肉吗？外观看着挺流畅的，为什么工程上坚决杜绝？”
要直观理解根切的破坏力，机械工程界有一张极其经典的齿轮工况安全承载与失效模式图谱（Niemann-Winter 齿轮失效图）：
📊 怎样看懂这张经典失效图谱？（工程速读指南）
这张图描绘了一个齿轮在不同**“转矩负载 $T$（纵坐标，越往上受力越大）”与“圆周线速度 $v$（横坐标，越往右转速越快）”**下的安全工作边界：
- 纵坐标（转矩 $T$ / 应力）：代表齿轮承受的扭矩大小。扭矩越大，轮齿弯曲应力和齿面挤压应力越大；
- 横坐标（线速度 $v$）：代表齿轮转速（单位 $\text{m/s}$，对数坐标）。从超低速（$0.1\,\text{m/s}$）、中速（$10\,\text{m/s}$）到高速（$50+\,\text{m/s}$）；
- 绿色安全无损工作区（Safe Zone）：只有落在各条失效边界线下方的包络区域，齿轮才能长期稳定运行不损坏；
- 四大物理失效边界：
- ⚙️ 低速磨损极限（Wear Limit）：超低速时无法形成流体动压润滑油膜，导致齿面干摩擦严重磨损；
- 🔬 齿面点蚀极限（Pitting Limit）：中速重载工况下，齿面交变接触应力超标导致的微观点蚀与剥落；
- 🔥 高速胶合极限（Scuffing Limit）：高速重载工况下，局部摩擦瞬间产生数百摄氏度高温，油膜瞬间破裂，两齿面金属发生瞬时熔焊撕裂；
- 💥 齿根折断极限（Tooth Breakage Limit）：高扭矩下的弯曲疲劳红线——这正是根切毁灭性破坏的核心所在！
🚨 根切的三大致命破坏
1. 硬伤一：抗弯承载力断崖式暴跌（40% ~ 60%）
齿轮传动受力时，轮齿本质上是一根悬臂梁（Cantilever Beam）：
- 齿面受到的法向接触力 $F_n$，会在齿根处产生巨大的弯矩 $M = F_t \cdot h$；
- 最大弯曲拉应力 $\sigma_F$ 恰好集中在齿根危险截面；
- 根据材料力学，悬臂梁抗弯截面模量 $W = \frac{b \cdot s_f^2}{6}$，弯曲应力与齿根厚度 $s_f$ 的平方成反比（$\sigma_F \propto \frac{1}{s_f^2}$）。
REGULAR💥 根切对安全图谱的摧毁： 正常齿轮的断齿红线非常高（如上图绿色实线）。但一旦发生根切，齿根最关键的危险截面被刀尖“挖细”，断齿红线直接向下暴跌 50%（如上图红色虚线）！原本处于绿色安全区的正常工作载荷，瞬间落入了“断齿危险区”，轮齿会在短时间内发生疲劳脆断！
2. 硬伤二：削去有效渐开线，重合度骤降，传动剧烈震动
渐开线的数学起点在基圆上。齿轮正常啮合时，齿根部分承担着切入与切出的过渡使命。
- 刀尖根切不仅挖掉了过渡圆角，还会削掉基圆附近的有效渐开线齿面；
- 这导致齿轮啮合的实际有效长度变短，端面重合度 $\epsilon_\alpha$ 严重下降（甚至低于 1.0）；
- 一对齿还没完全接棒，前一对齿就已经脱离，齿面发生硬碰撞、传动产生类似“拖拉机敲击”的高频啸叫与强烈振动冲击。
3. 硬伤三：尖锐过渡引发剧烈应力集中
正常加工的齿根过渡圆角半径平滑，应力流线均匀；而根切刀尖在切削拐角处会留下明显的凹陷折角，形成极高的缺口应力集中系数（$K_t > 2.5 \sim 3.0$），成为微观疲劳裂纹的天然发源地。
五、深度澄清：为什么有些手册说“齿数允许到 14 齿”？
在查阅不同的机械设计手册或知乎讨论时，经常会看到两种看似矛盾的说法：
- 教科书派：“直齿轮齿数小于 17 齿绝对不能用！”
- 现场工程派：“我们厂很多减速机用 $z = 14 \sim 16$ 齿，从来没坏过，手册也写着允许到 14 齿！”
到底谁是对的？答案是：两者都对，区别在于“理论零根切”与“允许啮合范围”的工程判据不同！
[啮合线上的工作段 vs 根切段]
极限啮合线： N1 (基圆切点) ────────── P (节点) ────────── N2
实际工作段： B2 (从动齿顶交点) ── P ── B1 (主动齿顶交点)
根切发生区： N1 ── A (被根切削掉的齿廓段)
- 理论严格防根切（$z \ge 17$）：保证整个渐开线从齿根基圆到齿顶 100% 毫无损伤；
- 工程实用允许根切（$z \ge 14$）：
- 齿轮在实际运转中，两齿轮的实际啮合线段为 $B_1 B_2$（由配对齿轮的齿顶圆截出），它往往短于理论极限线段 $N_1 N_2$；
- 当齿数 $z = 14 \sim 16$ 时，虽然基圆附近被切掉了一小段渐开线，但配对大齿轮的齿顶根本不会伸到那么深的位置（$B_2$ 点落在根切区域上方）！
- 只要有效工作渐开线未被破坏、端面重合度满足 $\epsilon_\alpha \ge 1.15 \sim 1.2$、且经过齿根弯曲强度校核安全系数充沛，在低速、轻载或农机设备中，是**允许轻微根切（允许齿数 $z_{\min}' = 14$）**直接使用的！
REGULAR⚠️ 高可靠性红线：在汽车变速箱、航空减速机、高精度伺服执行器等高转速、大交变载荷的场景中，严禁使用发生根切的齿轮，必须采用变位或斜齿轮消除根切！
六、工程破解之法：齿数小于 17 时该怎么办？
在现代紧凑型机器人关节、汽车电子驻车（EPB）、微型电动工具中，为了在极小空间内实现大传动比，工程师经常需要设计 $z = 8 \sim 15$ 的超小齿轮。
既然标准切削会发生根切，工程上有哪些高超的破解手段？
破解法 1：正变位齿轮（Profile Shift）—— 机械界的“黄金解法”
在所有消除根切的方法中，正变位（Positive Addendum Modification, $x > 0$） 是应用最广、最优雅的工业级方案。
1. 变位的核心原理
变位齿轮在加工时，切削刀具和齿坯的基圆完全不变，仅仅是把齿条刀具沿径向向外平移了一段距离 $\Delta r = +x \cdot m$（$x$ 称为变位系数）：
- 刀具外移后，其齿顶线与啮合线的交点 $B$ 被硬生生拉回到了极限点 $N_1$ 的外侧（$PB \le PN_1$）；
- 刀尖再也不会扎入基圆内部，根切被彻底消除！
- 轮齿截取了渐开线更靠外侧、曲率更平缓的一段，齿根显著增厚，抗弯强度提升 30%~50%！
2. 防根切理论最小变位系数公式
要使齿数 $z < 17$ 的齿轮完全不发生根切，刀具外移量必须正好补偿齿数不足产生的几何亏空：
$$\boxed{x_{\min} = h_a^* \cdot \frac{z_{\min} - z}{z_{\min}} = 1.0 \cdot \frac{17 - z}{17}}$$3. 实战案例：设计一个 12 齿小齿轮
如果我们要在标准齿制（$h_a^* = 1.0, \alpha = 20^\circ$）下切削一个 $z = 12$ 的直齿轮：
$$x_{\min} = \frac{17 - 12}{17} = \frac{5}{17} \approx +0.294$$在实际工程设计中，我们只需选取变位系数 $x = +0.35$（略大于理论临界值），就能加工出一个齿根粗壮、渐开线完整、没有任何根切的高强度 12 齿小齿轮！
破解法 2：改用斜齿轮（Helical Gear）
如果你不想调整复杂的变位参数，改用斜齿轮传动是另一种极为常见的策略。
斜齿轮的轮齿沿轴线倾斜了一个螺旋角 $\beta$。在法截面上，斜齿轮等效于一个齿数更多的当量齿轮（Virtual Spur Gear）：
$$z_v = \frac{z}{\cos^3\beta}$$因此，斜齿轮不发生根切的最小实际齿数降为：
$$\boxed{z_{\min(\text{helical})} = 17 \cdot \cos^3\beta}$$- 当螺旋角 $\beta = 15^\circ$ 时：$z_{\min} \approx 17 \cdot (0.9659)^3 \approx 15.3 \implies \mathbf{16}$ 齿；
- 当螺旋角 $\beta = 20^\circ$ 时：$z_{\min} \approx 17 \cdot (0.9397)^3 \approx 14.1 \implies \mathbf{14}$ 齿；
- 当螺旋角 $\beta = 30^\circ$ 时：$z_{\min} \approx 17 \cdot (0.8660)^3 \approx 11.0 \implies \mathbf{11}$ 齿！
这也是为什么汽车变速箱输入轴小齿轮广泛采用大螺旋角斜齿轮的核心原因之一。
破解法 3：采用大压力角或短齿制
- 增大压力角（如 $\alpha = 25^\circ$）：如前文表格推导，$z_{\min}$ 直接下降到 12 齿，但会增大轴承承受的径向分力；
- 采用短齿制（$h_a^* = 0.8$）：刀具齿顶高度降低，削减了深入齿根的刀尖长度，$z_{\min}$ 降至 14 齿。
破解法 4：插齿刀（Pinion Cutter）切削与内齿轮特殊机理
- 插齿切削外齿轮：插齿刀本身是有穷齿数 $z_0$ 的齿轮，其与工件是外啮合展成。相比齿条滚刀（$z_0 = \infty$），插齿刀切削外齿轮时的极限点外移，不发生根切的最少齿数比 17 齿更少！
- 内齿轮（Internal Gear）根切与过渡干涉：内齿轮不仅存在轮齿根切，还存在渐开线过渡干涉（Involute Interference）和顶切干涉（Trimming Interference），设计时必须保证配对小齿轮与内齿轮的齿数差 $\Delta z = z_2 - z_1 \ge 8 \sim 10$ 齿。
破解法 5：非切削成型工艺（注塑 / MIM / 3D 打印）还需要防根切吗？
在消费电子、微型舵机和家电中，大量使用塑胶注塑齿轮（Plastic Injection）和金属粉末注射成型（MIM）齿轮。
REGULAR❓ 高频疑问：“注塑齿轮是用模具型腔一体成型的，根本不用刀具切削，那是不是 $z < 17$ 就不存在根切，也不需要变位了？”
这是一个极具欺骗性的工程误区！
- 制造层面：模具直接充填冷却成型，确实不存在机械刀具干涉削薄齿根的切削根切；
- CAD 建模与脱模层面：如果设计人员直接用标准渐开线公式生成 $z = 10$ 的 3D 模型，基圆以下会出现几何内凹。模具加工出来后，这块内凹会导致注塑零件出现“倒扣”（Undercut Trap），开模顶出时直接卡死或拉坏齿形！
- 啮合干涉层面：未变位的少齿数小齿轮，与大齿轮啮合时，大齿轮齿顶会撞击小齿轮基圆以下非渐开线过渡区（发生啮合干涉）；
- 材料强度层面：工程塑料（POM/PA66）本身弹性模量远低于钢材，少齿数未变位齿轮齿根极细，抗弯承载力极其脆弱。
结论：即使是非切削成型的微型少齿数齿轮，依然必须采用正变位（$x > 0$）优化齿形！
七、少齿数齿轮变位设计速查表与避坑红线
为了便于工程师在实际选型与设计中快速查阅，下表列出了标准齿轮（$\alpha = 20^\circ, h_a^* = 1.0$）在不同少齿数下的理论最小变位系数及工程推荐值：
| 齿数 $z$ | 理论最小变位系数 $x_{\min}$ | 推荐工程变位系数 $x_{\text{rec}}$ | 齿顶厚度核算 $s_a$ | 齿根抗弯承载力变化 |
|---|---|---|---|---|
| 17 | $0.000$ | $0.000$ | 充裕 ($s_a \approx 0.59m$) | 基准 (100%) |
| 16 | $+0.059$ | $+0.08 \sim +0.12$ | 充裕 | 提升 +5% |
| 15 | $+0.118$ | $+0.15 \sim +0.20$ | 充裕 | 提升 +12% |
| 14 | $+0.176$ | $+0.22 \sim +0.28$ | 良好 | 提升 +20% |
| 13 | $+0.235$ | $+0.28 \sim +0.35$ | 良好 | 提升 +28% |
| 12 | $+0.294$ | $+0.35 \sim +0.42$ | 需防齿顶尖化 | 提升 +36% |
| 11 | $+0.353$ | $+0.42 \sim +0.48$ | 需校核 $s_a \ge 0.25m$ | 提升 +45% |
| 10 | $+0.412$ | $+0.48 \sim +0.55$ | 临界，建议齿顶修缘 | 提升 +52% |
| 8 | $+0.529$ | $+0.60 \sim +0.70$ | 高危！极易尖化 | 需做高变位+降齿顶 |
⚠️ 正变位设计的三大工程红线（避坑指南）
- 红线一：防止齿顶变尖（Top Land Pointing）
- 正变位虽然增厚了齿根，但会使齿顶变窄；
- 变位系数过大时（如 $x > 0.5$），齿顶厚度 $s_a$ 会缩水成一条锋利的刀刃；
- 工程红线：淬火热处理齿轮必须保证 $s_a \ge 0.25 \cdot m$，普通调质齿轮必须保证 $s_a \ge 0.40 \cdot m$，否则热处理时齿尖极易过热烧损或崩刃！
- 红线二：中心距与重合度校核
- 两个正变位齿轮配合（正传动 $x_1 + x_2 > 0$）时，实际啮合中心距 $a'$ 会大于标准中心距 $a$；
- 啮合角 $\alpha'$ 会变大，端面重合度 $\epsilon_\alpha$ 会有所下降。设计时必须确保 $\epsilon_\alpha \ge 1.2$（高精度齿轮箱 $\epsilon_\alpha \ge 1.4$），避免传动平稳性恶化。
- 红线三：公法线长度（$W_k$）测量避坑
- 齿轮质检通常使用公法线千分尺测量跨 $k$ 个齿的公法线长度 $W_k$；
- 公法线测量的前提是卡爪必须切在渐开线工作段上；
- 如果齿轮发生轻微根切，跨齿数 $k$ 选得过大时，卡爪会滑入根切凹槽中，导致测量值急剧偏小，产生严重误判！必须重新核算跨齿数 $k = \text{round}\left[\frac{z \cdot \alpha}{180^\circ} + 0.5\right]$。
八、总结与核心记忆卡片
【齿轮根切与 z=17 底层逻辑图谱】
1. 什么是根切？ ──> 展成切削小齿轮时，转弯太急，刀尖次摆线轨迹“回马枪”掏空齿根渐开线。
2. 为什么是 17？ ──> 防根切充要条件 PB ≤ PN1，解出理论 z_min = 2*ha* / sin²α。
代入 α=20°, ha*=1.0 得到 z_min = 17.097 ≈ 17 齿。
3. 根切有何危害？ ──> ① 齿根颈缩，抗弯强度断崖跌落 50%（极易疲劳折断）
② 削坏渐开线，重合度骤降（震动敲击与啸叫）
③ 尖角应力集中 (Kt > 2.5)
4. 为什么手册写 14？──> 实用工况下齿顶未伸入根切区，重合度满足时允许轻微根切。
5. 小于 17 咋破？ ──> ① 首选正变位：x_min = (17 - z) / 17
② 改斜齿轮：z_min = 17 * cos³β
③ 采用大压力角 (25°) 或短齿制 (ha*=0.8)
④ 注塑/MIM 齿轮：虽无切削干涉，仍需正变位防脱模倒扣与断齿！
通过掌握根切机理与变位技术，机械工程师便能彻底摆脱“齿数必须大于 17”的几何束缚，在微型化、轻量化与高承载的精密机械前沿游刃有余！
