在精密电磁执行器（如线性谐振马达 LRA、摄像头光学防抖 VCM、微型电磁阀及触觉振动模组）的物理样机制造中，受机械加工工艺、冲压模具拔模以及材料脆性防护等因素限制，任何真实的机械零部件都不存在绝对理论上的 $90^\circ$ 尖锐棱角。例如：烧结钕铁硼（NdFeB）永磁体为了防止装配磕碰崩边与掉渣，出厂均带有 $C0.2 \sim C0.5\text{ mm}$ 倒角；高导磁纯铁磁轭在折弯与冲压处存在自然过渡圆角；注塑骨架在绕线拐角处更需大圆角过渡以防止漆包线刮伤短路。
在 ANSYS Maxwell 3D 有限元仿真中，倒角与圆角不仅关乎机械装配干涉与加工还原度，更直接决定了电磁场的局部奇异性（Singularity）、磁力线拐角饱和度、瞬态涡流集中度以及有限元网格质量。
本文为 Maxwell 3D 建模手册的第 4.4 章节，将系统讲解 圆角（Fillet） 与 倒角（Chamfer） 的参数化操作流与几何拓扑机制，并深度剖析线性马达研发中倒角圆角对电磁性能与网格收敛的核心工程影响。
1. 几何边与顶点的拾取模式 (Edge / Vertex Selection)
在 Maxwell 3D 中，倒角（Chamfer）与圆角（Fillet）命令作用于实体的几何边（Edges）或几何顶点（Vertices）。在执行命令前，必须先在 3D Modeler 窗口中将鼠标拾取模式切换到边或顶点选择状态。
1.1 拾取模式切换快捷键
- 按键
E：切换为 边选择模式（Select Edges）。 - 按键
V：切换为 顶点选择模式（Select Vertices）。 - 按键
F：切换为 面选择模式（Select Faces）。 - 按键
O：切换为 实体对象选择模式（Select Objects）。
在边选择模式下，按住 Ctrl 键可多选需要倒角/圆角的一条或多条边线（选中的边将高亮显示为紫色或黄色）：

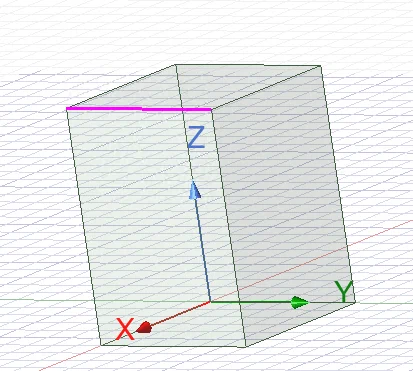

图 1：在 3D Modeler 绘图区中选定待处理的实体棱边。
2. 圆角操作 (Fillet) 详解与参数机制
圆角（Fillet） 是将相交棱边或顶点替换为光滑相切圆弧面的三维几何修饰操作。
2.1 圆角命令的发起途径
选中目标边线后，可通过以下两种方式启动圆角命令：
顶部菜单栏：依次点击 【Modeler】 $\rightarrow$ 【Fillet】。

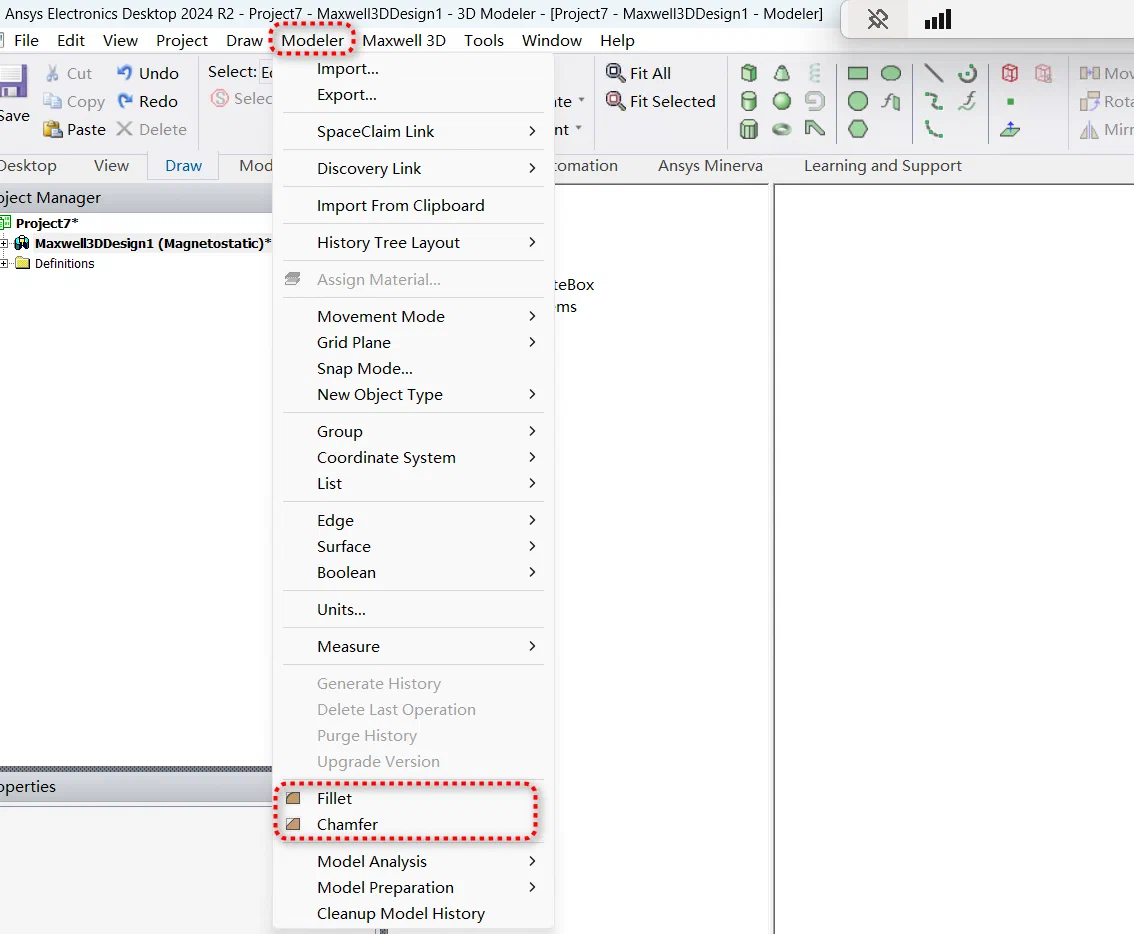

图 2：顶部菜单栏中的 Modeler -> Fillet / Chamfer 入口。工具栏快捷图标：直接点击 3D Modeler 工具栏中的 Fillet 圆角图标。
图 3：3D Modeler 工具栏中的 Fillet（圆角）与 Chamfer（倒角）快捷按键。
2.2 Fillet 对话框核心参数解析
启动命令后将弹出 Fillet 对话框：
图 4：Fillet 对话框中的圆角半径与避让距离设置。
- 【Fillet Radius】（圆角半径）：
生成相切圆柱面或球面过渡面的曲率半径 $R$。支持输入数值（如0.5mm）或参数化变量（如R_fillet）。 - 【Setback distance】（避让回退距离）：
用于精确控制多条棱边汇交顶点处的过渡球面形状，代表从棱边交汇角点沿各条相交棱线向后回退的切削起点距离。- 避让规则：若 Setback distance 小于圆角半径 $R$，几何以圆角半径为主控参数，对成形无额外影响；
- 容错限制：若 Setback distance 或 Fillet Radius 大于该实体边本身的物理长度，或者与邻近面特征相冲突，Maxwell 造型内核（ACIS Engine）将报几何拓扑重叠错误（
Fillet operation failed）。
2.3 实体圆角生成效果
完成参数设置并点击 【OK】 后，选中的直角棱边即被光滑圆弧切削面替换：

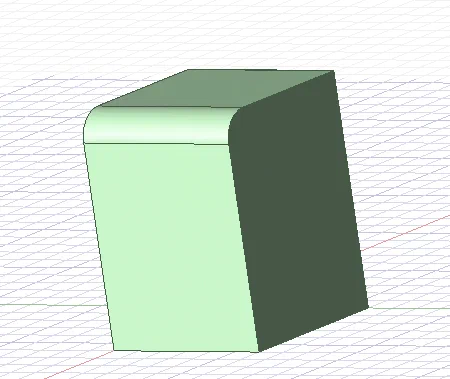

图 5：应用 Fillet 命令后实体棱边与顶角的光滑过渡效果。
3. 倒角操作 (Chamfer) 详解与 4 种倒角类型
倒角（Chamfer） 是用平面斜角切削去除实体的锐利棱边。相比圆角，倒角生成的是解析平面而非高阶曲面，在有限元网格剖分时具备更高的几何鲁棒性。
3.1 倒角命令发起与对话框
选中目标边后，点击菜单栏 【Modeler】 $\rightarrow$ 【Chamfer】 或工具栏倒角图标，系统将弹出 Chamfer 对话框。
Maxwell 3D 提供了 4 种倒角计算方式（Chamfer Type），可满足各类机械制图与非对称切削标准：
图 6：Chamfer 对话框中的 4 种倒角类型选择。
图 7：倒角尺寸与角度的详细数值/变量输入。
3.2 4 种倒角类型计算原理
| 倒角类型 (Chamfer Type) | 数学与几何定义 | 适用工程场景 |
|---|---|---|
| 1. Symmetric（对称倒角） | 从公共棱边向相交两侧表面切削相等的距离：$D_1 = D_2 = D$（切削角恒为 $45^\circ$）。 | 永磁体标准防崩角、通用机械外壳去毛刺、对称导磁极靴。 |
| 2. Left Distance - Right Distance（双侧非对称距离） | 允许分别指定左侧面切削距离 $D_1$ 与右侧面切削距离 $D_2$。 | 具有特定装配间隙约束或单侧避空的复杂马达磁轭。 |
| 3. Left Distance - Angle（左侧距离与角度） | 设定左侧基准面切削距离 $D_1$，并指定倒角斜面与左侧面的夹角 $\theta$（如 $30^\circ$ 或 $60^\circ$）。 | 模具拔模斜度过渡、漏磁导流斜面。 |
| 4. Right Distance - Angle（右侧距离与角度） | 设定右侧基准面切削距离 $D_2$，并指定倒角斜面与右侧面的夹角 $\theta$。 | 模具反向脱模角、非对称磁通聚磁斜面。 |
3.3 实体倒角生成效果
完成设置后，棱角处生成平整对称或指定角度的斜面过渡：

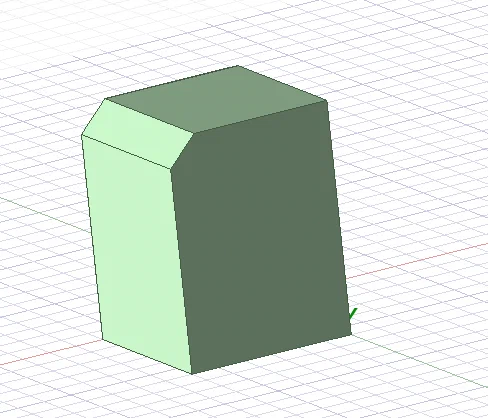

图 8：应用 Chamfer 对称倒角命令后的三维实体效果。
4. 线性马达（LRA）与精密电磁执行器工程仿真实战
在微型电磁执行器（如 LRA 线性振动马达）的仿真与工程落地中，倒角和圆角绝不仅仅是画图美观，而是深刻关联着电磁推力、漏磁损耗、磁饱和以及网格计算效率的系统工程。
(Fillet & Chamfer)"] --> B["磁路特性调控
(Magnetic Circuit)"] A --> C["有限元求解控制
(FEM & Mesh)"] B --> B1["避免尖角磁饱和 (Corner Saturation)"] B --> B2["削弱边缘奇异漏磁 (Fringing Flux)"] B --> B3["永磁体 C 角退磁与充磁量损耗"] C --> C1["消除数值发散奇异点 (Singularity)"] C --> C2["网格小特征合理简化 (Defeature)"]
4.1 永磁体倒角对推力系数 ($BL$) 与气隙磁密的影响
在线性马达中，动子通常由烧结 NdFeB（如 N52H、N54SH）永磁体构成。实际永磁体加工中，各棱边均有 $C0.2 \sim C0.4\text{ mm}$ 倒角以防边缘脆裂。
- 磁通量微量衰减：
永磁体棱角倒角去除了四条棱边的高剩磁材料，使磁体总充磁体积减少约 $1.2\% \sim 2.5\%$。在精确评估电磁力常数 $BL$（即反电动势系数 $K_e$）时，若模型完全按照尖角建模，仿真输出的 $BL$ 值通常会比实际样机实测值虚高 $2\% \sim 4\%$。 - 边缘漏磁平滑与横向寄生力抑制：
磁体尖角会在气隙中激发起极陡峭的边缘漏磁场（Fringing Field）。当动子偏离中心轴线做往复振动时，尖角漏磁会产生显著的横向吸力（Lateral Pulling Force），加剧弹片单侧磨损。带倒角的磁体边缘磁场梯度更平缓，有助于改善马达振动的纯净度。
4.2 软磁极靴与磁轭尖角处磁饱和抑制
软磁材料（如 DT4C 电磁纯铁、1J50 坡莫合金、SPCC 镀镍钢壳）具有非线性 $B-H$ 磁化曲线。
- $90^\circ$ 理论直角的磁饱和陷阱：
在有限元离散化计算中，磁力线在 $90^\circ$ 直角处强行拐弯，造成尖角局部网格内的磁通密度 $B$ 剧烈升高，甚至突破材料的饱和磁密 $B_s$（如纯铁 $2.1\text{ T}$），导致相对磁导率 $\mu_r$ 从数千陡降至接近真空的 $1$。 - 圆角过渡（Fillet $R0.3 \sim R0.6$）的物理收益：
在磁轭转折处施加微小圆角，为磁通流线提供了符合流体力学特性的平滑通道，可显著消除虚假局部饱和区，降低磁阻，使整机磁路导通效率提升 $3\% \sim 5\%$。
4.3 高频交变磁场下的涡流与网格剖分平衡策略 (Mesh & Defeature)
在瞬态磁场（Transient Magnetic）求解中，倒角和圆角的处理需要遵循精度与算力的黄金平衡原则：
IMPORTANT网格爆炸防范（Avoid Mesh Explosion）
若在模型中给所有结构件、紧固件微小棱边盲目添加 $<0.1\text{ mm}$ 的细小圆角，自适应网格剖分器（Adaptive Mesher）为了贴合细长曲面，会在圆角局部生成数以万计的极小四面体网格（Aspect Ratio 严重失真），导致求解内存暴增、步长极度缓慢甚至发散。
💡 工程建模与简化准则（Best Practices）：
- 强磁场工作气隙区（严格保留倒角/圆角）：
永磁体朝向线圈的气隙主工作面边缘、主磁轭集磁极靴尖端，必须精确建模真实倒角/圆角，并在这些棱边上施加基于边长的网格加密约束（Mesh Operation $\rightarrow$ On Selection $\rightarrow$ Length Based），确保捕获真实的漏磁场分布与线圈受力。 - 非磁路结构件与外壳（果断简化 / Suppress）：
远离主工作气隙的配重块外轮廓倒角、固定支架沉头孔倒角、外壳外部倒角，在 Maxwell 电磁模型中建议直接保持直角或予以特征抑制（Defeature / Suppress），以释放宝贵的网格自由度。 - 趋肤深度层剖分（Skin Depth Mesh）：
对于高频驱动下的导电金属部件（如铜短路环、铝合金动子支架），若存在关键倒角边，网格尺寸必须小于材料在驱动频率下的趋肤深度 $\delta = \sqrt{\frac{2}{\omega \mu \sigma}}$。
5. 本章小结
通过本章节的学习，我们掌握了：
- 边与顶点拾取模式（按键
E/V）在三维特征编辑中的基础定位； - Fillet 圆角操作 中圆角半径 $R$ 与避让回退距离（Setback distance）的参数匹配与报错避免；
- Chamfer 倒角操作 中 4 种切削类型（Symmetric / Left-Right / Distance-Angle）的几何原理与工程选用；
- 线性马达（LRA）电磁实战 中永磁体防崩倒角对 $BL$ 值的标定修正、软磁极靴圆角对局部磁饱和的抑制，以及高频有限元网格简化（Defeature）的工程决策准则。
至此，第四章关于 ANSYS Maxwell 3D 几何特征操作（布尔运算、拉伸扫掠、位置变换、实体阵列、倒角与圆角）已全部构建完毕，为后续进入材料非线性定义、瞬态激励加载与有限元求解奠定了坚实的几何底座。
