3.1 点、线、面与实体的绘制

复杂电磁执行器的 Maxwell 3D 模型，最终总是由最基础的几何元素组成：点定义基准、线定义路径、面定义截面，实体定义真实的材料与空间边界。熟练掌握这四类元素的创建方式，是后续线圈路径、磁体轮廓、气隙、运动区域和参数化结构能够稳定复用的前提。

本文对应 Maxwell 3D 建模手册的第二篇，介绍 Draw 菜单中的基础绘图命令，并结合 VCM、LRA 等精密执行器的建模习惯说明什么时候该使用点、线、面或实体。

1. 绘图前先确认两件事

开始绘制之前，建议先确认以下两个状态：

1. 工作坐标系（WCS）：新建几何会以当前工作坐标系为基准。若局部特征需要随动或参数化，应先切换到相应的相对坐标系。
2. 坐标输入模式：右下角状态栏可选择坐标表达方式和定位方式。前者包括笛卡尔、圆柱、球坐标；后者包括相对坐标与绝对坐标。

对于绝大多数直线型 VCM/LRA 结构，优先使用笛卡尔坐标 + 绝对坐标建立主基准；局部线圈、磁体阵列或重复槽位，则适合在相对坐标系下输入相对坐标。

💡REGULAR

经验原则：先用点和坐标系固定“设计基准”，再用线、面和实体扩展几何。不要在缺少尺寸基准的情况下依赖鼠标估算位置。

2. 点（Point）：建立可复用的空间基准

点通常不直接参与电磁求解，却是构建局部结构、测量距离、定义路径起止点和检查装配位置的基础。

2.1 启动 Point 命令

可通过两种方式进入点绘制命令：

1. 在快捷工具栏中点击 Point 图标；
2. 在菜单栏选择 Draw，再选择 Point。

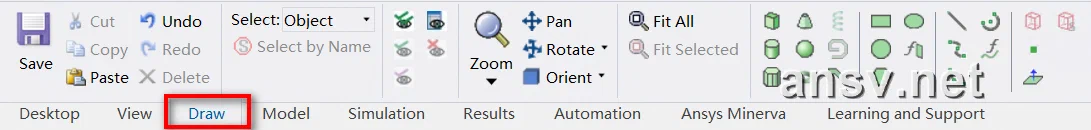

图 1：Draw 菜单入口

图 2：Point 快捷图标

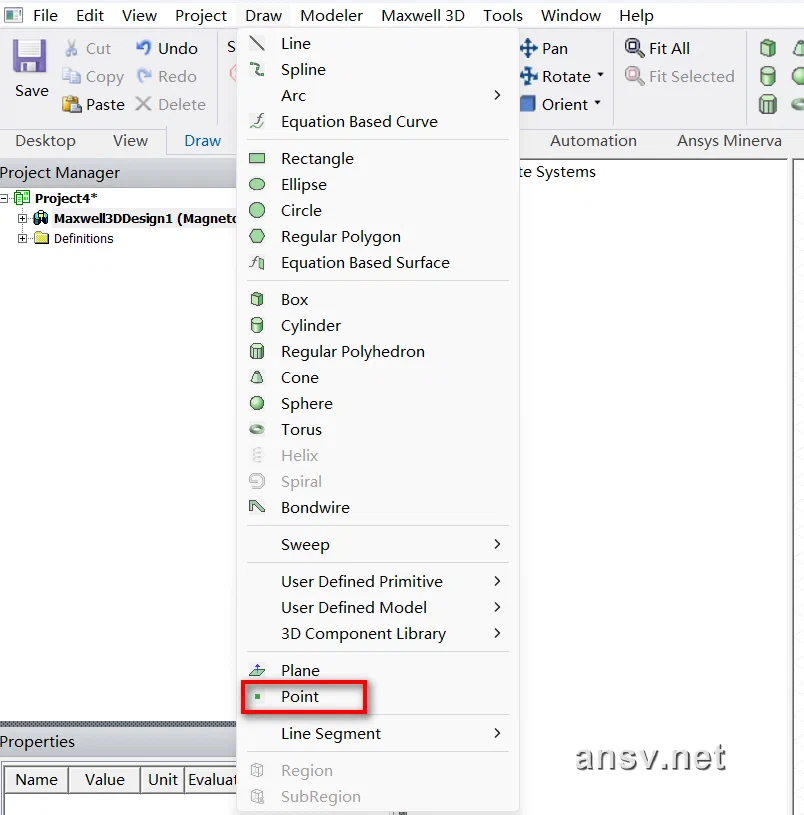

图 3：Point 命令入口

2.2 在状态栏精确输入坐标

启动命令后，在绘图区右下角状态栏完成坐标定义：

• 坐标类型：Cartesian（笛卡尔）、Cylindrical（圆柱）或 Spherical（球）；
• 定位方式：Absolute 为相对当前坐标系原点的绝对位置，Relative 为相对上一个输入点或当前交互位置的增量；
• 输入字段：在 X、Y、Z 输入框填入数值后按 Enter 完成创建。

图 4：状态栏坐标与相对/绝对模式

2.3 执行器建模中的典型用途

• 定义线圈中心、磁体阵列中心和气隙测量点；
• 为样条线、圆弧或扫描路径提供稳定的起止参考；
• 用于检查动子极限位置、装配偏移或传感器采样位置；
• 配合参数变量，将关键点位置变为可扫参的设计输入。

3. 线（Line、Spline、Arc）：从路径到线圈轮廓

线元素可用于构建直线、曲线和圆弧路径。它们既能作为辅助基准，也能在后续通过扫掠、覆盖或拉伸生成二维和三维几何。

3.1 直线、样条线与圆弧的入口

常用方式同样有两种：

1. 使用工具栏中的线类快捷图标；
2. 通过 Draw 菜单选择 Line、Spline 或 Arc。

图 5：线与曲线快捷图标

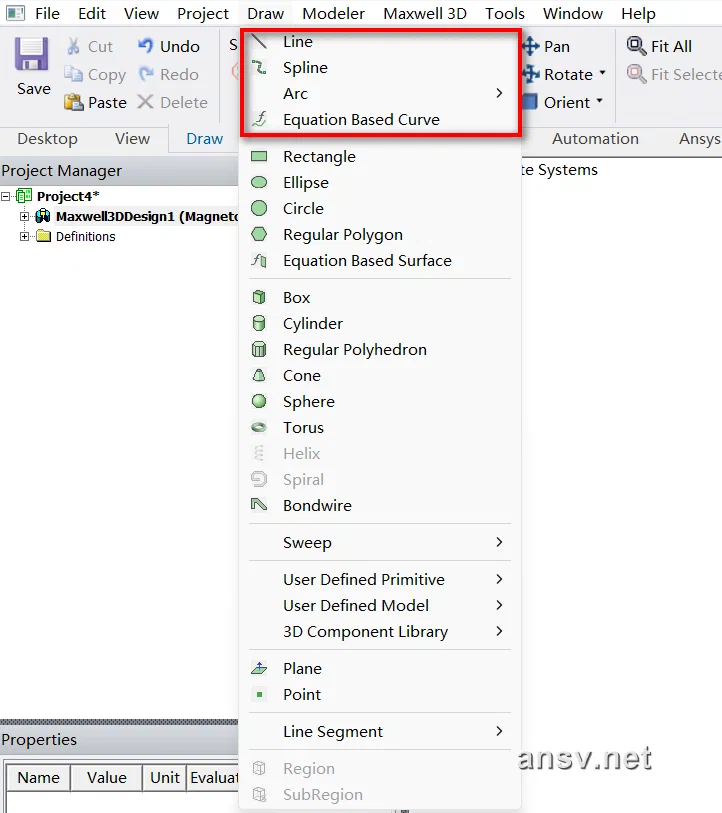

图 6：Line / Spline / Arc 菜单命令

3.2 三类线的选择原则

3.3 线元素的建模建议

• 对需要参数化的直线，优先通过数值输入定义端点，不要仅依赖鼠标捕捉；
• 样条线的控制点应尽量少而有效，控制点过多会造成后续布尔、网格和参数修改不稳定；
• 圆弧应优先使用明确的圆心、半径和角度，便于与磁体角度、气隙半径等参数建立关联；
• 若线将用于生成面或扫掠成实体，创建前必须检查路径是否闭合、是否自交。

4. 面（Rectangle、Ellipse、Circle、Regular Polygon）：定义截面与边界

二维面是很多三维结构的起点。矩形、圆、椭圆和规则多边形可作为线圈截面、磁体投影、空气区域切面或后续拉伸/扫掠的基础。

4.1 通过工具栏创建平面图元

在快捷工具栏中可直接选择矩形、椭圆、圆和规则多边形等命令。

图 7：平面图元快捷图标

也可以通过 Draw 菜单选择相同命令。

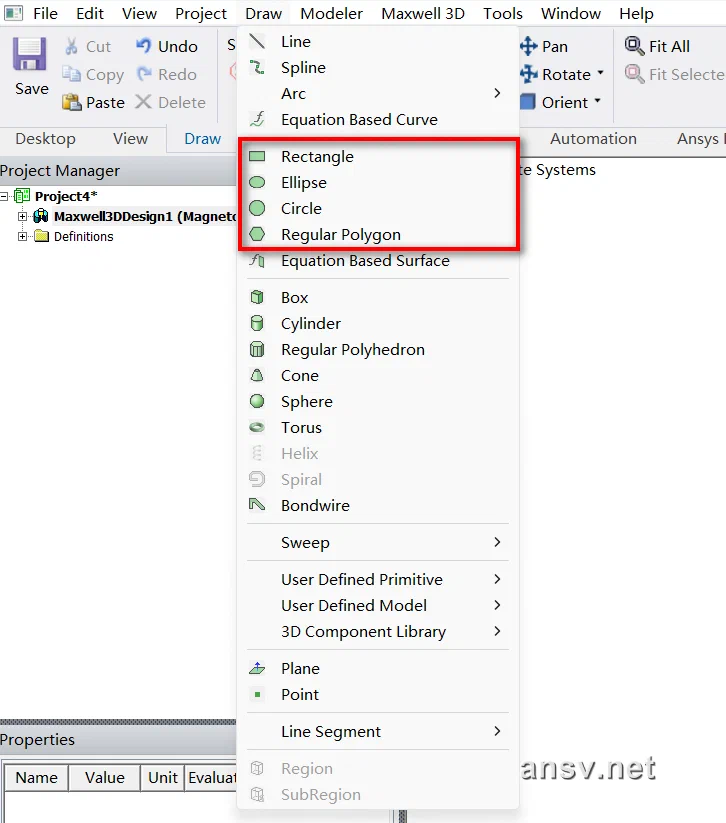

图 8：平面图元菜单命令

4.2 如何选择合适的平面命令

• Rectangle：适用于矩形磁体、线圈截面、板件和局部空气盒切面；
• Circle / Ellipse：适用于圆柱磁体、轴类结构、圆形线圈截面和椭圆孔；
• Regular Polygon：适用于规则多边形轮廓或需要快速验证对称性的辅助截面；
• 自定义闭合曲线：适用于非规则弹片、异形线圈或复杂装配让位轮廓。

在参数化模型中，建议将宽度、高度、半径、角度等作为变量命名，例如 coil_w``、magnet_r``、airgap。这样后续 Optimetrics 扫参或设计迭代时，几何关系更清晰。

5. 闭合曲线自动成面与 CoverLines 管理

当使用 Line、Spline 或 Arc 绘制出一条首尾闭合、且不自交的边界时，Maxwell 会自动生成一个封闭面。这一机制很适合从异形轮廓快速得到 FPC、弹片或线圈截面。

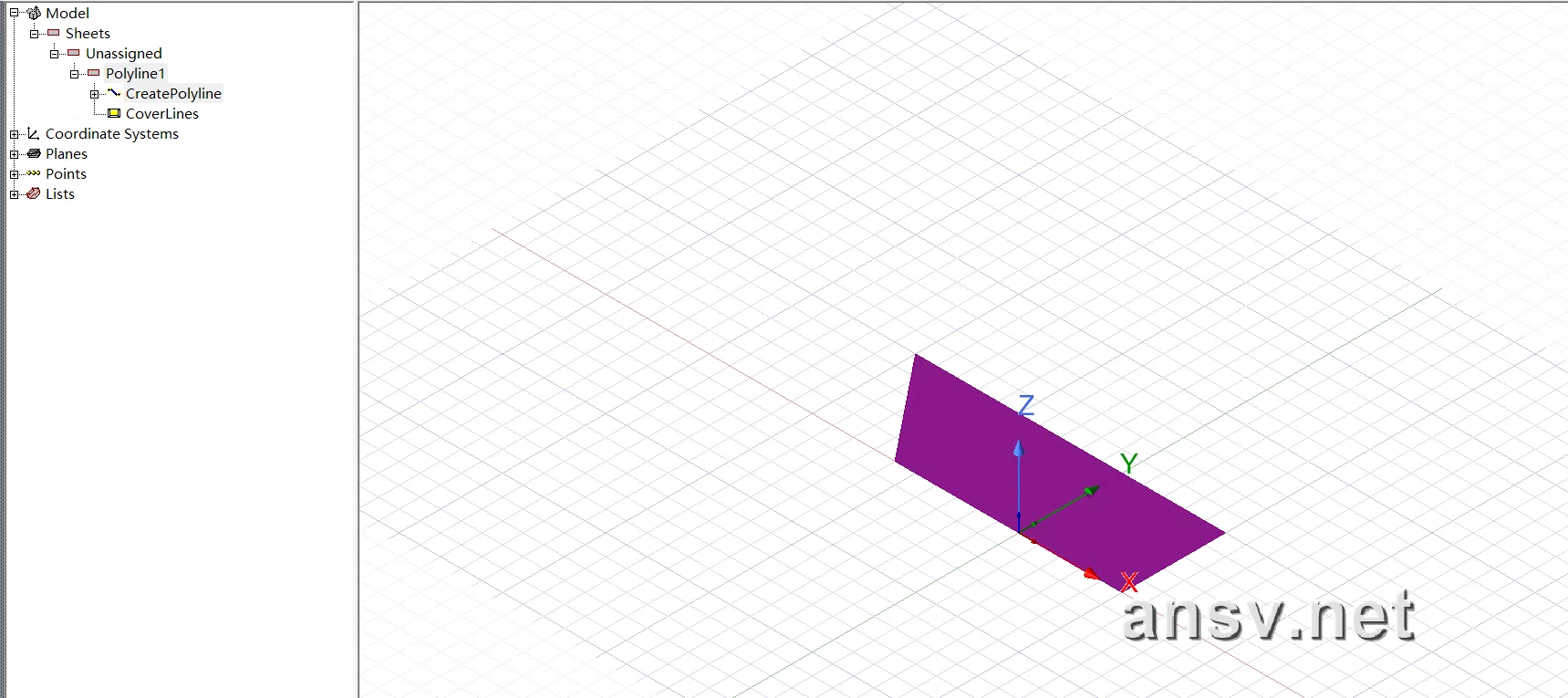

图 9：闭合曲线完成后，Maxwell 自动生成封闭面。

自动生成的面通常由模型树中的 CoverLines 命令管理。若需要回到仅保留曲线的状态，可在 CoverLines 的属性栏中勾选 Suppress Command；若希望再次由闭合曲线生成面，取消勾选即可。

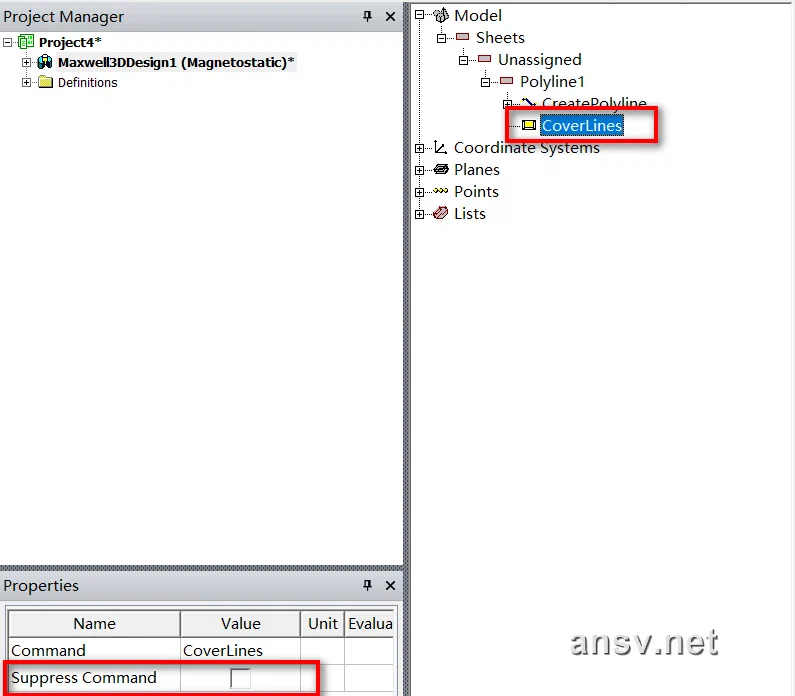

图 10：在 CoverLines 属性中通过 Suppress Command 控制闭合曲线生成的封闭面。

💡REGULAR

建模提醒：若闭合曲线无法生成面，优先检查端点是否真正重合、轮廓是否存在微小缝隙、是否自交，以及当前工作平面是否与预期一致。

6. 体（Box、Cylinder、Cone、Sphere、Torus）：建立可赋材的三维对象

只有实体才能稳定承载材料、激励、运动、网格和电磁求解设置。因此，完成二维截面后，通常需要继续创建或生成三维实体。

6.1 实体快捷工具栏

工具栏提供 Box、Cylinder、Cone、Sphere、Torus 等基础实体的快捷入口。

图 11：工具栏中的 Box、Cylinder、Cone、Sphere、Torus 等基础实体命令。

6.2 Draw 菜单中的实体命令

通过 Draw 菜单也可找到对应命令：

• Box：长方体；
• Cylinder：圆柱体；
• Regular Polyhedron：正多面体；
• Cone：圆锥体；
• Sphere：球体；
• Torus：圆环体。

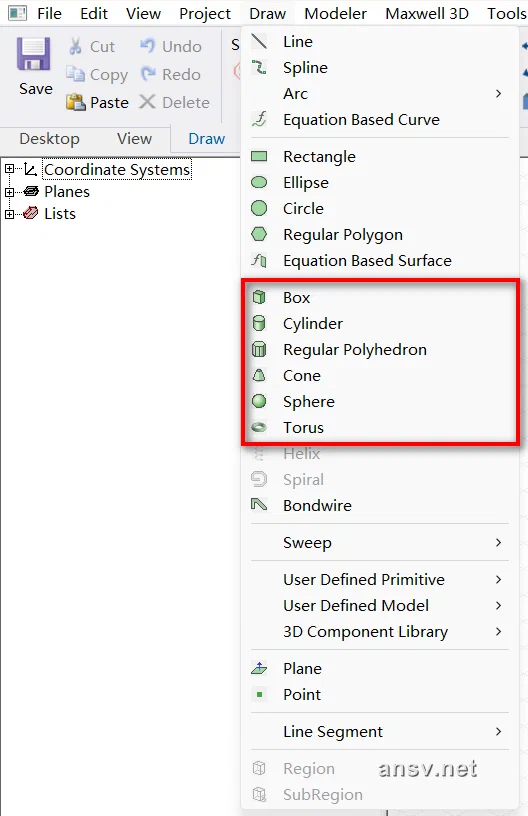

图 12：Draw 菜单中的 Box、Cylinder、Regular Polyhedron、Cone、Sphere 与 Torus 命令。

6.3 面向 VCM/LRA 的实体选择

对于不规则的线圈、弹片和磁路，基础实体通常只是起点。后续可配合 Sweep Along Path、Thicken Sheet、布尔运算和参数化变量形成最终几何。但无论模型多复杂，都应遵守“先基准、后轮廓；先截面、后实体；先参数、后复制”的顺序。

7. 常见问题与建模检查清单

7.1 鼠标绘制后尺寸不准

原因通常是使用了错误的工作坐标系、Relative / Absolute 模式不符合预期，或未在状态栏输入精确数值。对关键尺寸，应始终以变量和数值输入为准。

7.2 闭合线不能生成面

检查端点是否闭合、轮廓是否自交、线段是否处于同一工作平面，并查看 CoverLines 命令是否被 Suppress。

7.3 实体创建后方向不对

基础实体的拉伸方向和轴向由当前 WCS 决定。应先检查 WCS，再创建实体；不要把“创建后旋转”作为常规工作流，否则参数化关系会变得脆弱。

7.4 下一步应该做什么

完成基础几何后，建议继续学习：

1. 使用相对坐标系对局部结构进行参数化定位；
2. 用布尔运算组合、切除或分割实体；
3. 为磁体、导体、空气盒和运动部件分配材料与边界；
4. 在求解前执行 Validate，检查几何、材料与激励是否完整。

总结

点、线、面和体并不是孤立的绘图命令，而是 Maxwell 3D 参数化建模的四层基础。用点建立基准、用线组织路径、用面定义截面、用实体承载材料和物理边界，能够显著提高 VCM/LRA 等复杂执行器模型的可维护性与复用效率。
