追求源于热爱：深度解读魅族 15「M Engine」线性马达战略专利群

在智能手机的发展长河中，2017至2018年是一个分水岭。那时的苹果凭借庞大的 Taptic Engine 横向线性马达在触觉反馈赛道上独孤求败，而整个安卓阵营却绝大多数沦陷在松散、呆滞的“嗡嗡”转子马达中。直到2018年春季，魅族 15 携带着轰动行业的 M Engine 横空出世，安卓手机才第一次真正做出了媲美苹果、甚至在部分微交互场景下完成超越的极致震感。

这颗被誉为安卓触觉反馈“指引灯”的里程碑式马达，其核心技术正是诞生于我们当年的手笔——以核心战略专利 CN107834737A（一种振动组件和线性振动马达）及其一案双申的实用新型姊妹件 CN207504660U 为绝对轴心，并协同 CN207504748U、CN207504750U 等关键工艺护航案，共同构筑了牢固的技术壁垒。

今天，在我的个人技术网站上，我将剥离冰冷的法律条文，结合当时团队内部的“LRA0619 线性马达设计方案-魅族-REV1.3”以及“AWA触觉驱动信号体验解决方案”，为大家深度拆解这项专利的核心机理，并还原那段由“热爱”驱动、与魅族专家并肩死磕的硬核拓荒故事。

一、 专利技术拆解：无霍尔反馈的“降维打击”

要看懂这项专利的战略意义，必须先洞察当时的技术死局。

苹果的 Taptic Engine 之所以能做到精准、干脆、边界清晰，是因为他们在马达内部塞进了一颗昂贵的霍尔传感器（Hall Sensor）。通过硬件闭环，实时监测质量块的精确运动位移。但对于当时的安卓供应链而言，霍尔反馈模式存在三大致命痛点：芯片与硬件成本极高、结构占用空间巨大、供应链高度垄断。

面对这条几乎无法逾越的硬件鸿沟，我们的核心专利控制逻辑与硬件拓扑是一场纯粹的软硬件协同与波形工程对传统硬件依赖的“降维打击”。

1. 核心磁路黑科技：五磁铁双线圈的海尔贝克拓扑

要在完全摒弃霍尔传感器、极致压缩的空间内榨出超越以往的电磁推力（BL力常数），单靠传统的单极充磁磁路是远远不够的。因此，在姊妹专利 CN207504660U 中，我们设计了微型马达领域的顶尖电磁结构——五磁铁双线圈组成的海尔贝克（Halbach）空间强聚能阵列。

振动组件的动子内部紧密排布了五块永磁体，相邻磁体之间通过精密的隔板与多物理场仿真设计，实现了特殊的非对称充磁轴向排列：

• 磁场的磁力线在质量块的上方（背向线圈侧）通过几何相消几乎完全闭环，实现了海尔贝克原理的单边低漏磁方案；
• 在下方工作气隙（面向线圈侧），磁力线产生了极具侵略性的几何倍化叠加，磁感应强度飙升。
• 与这个聚能场相呼应的是下方的双跑道型串并联驱动线圈。线圈的轴线方向与强磁场切变方向完全平行，在注入相同电流时，安培洛伦兹力成倍爆发。这种高能磁路赋予了动子瞬间启停的强悍阻尼系数，从物理硬件层面奠定了“哒哒哒”极速响应的基石。

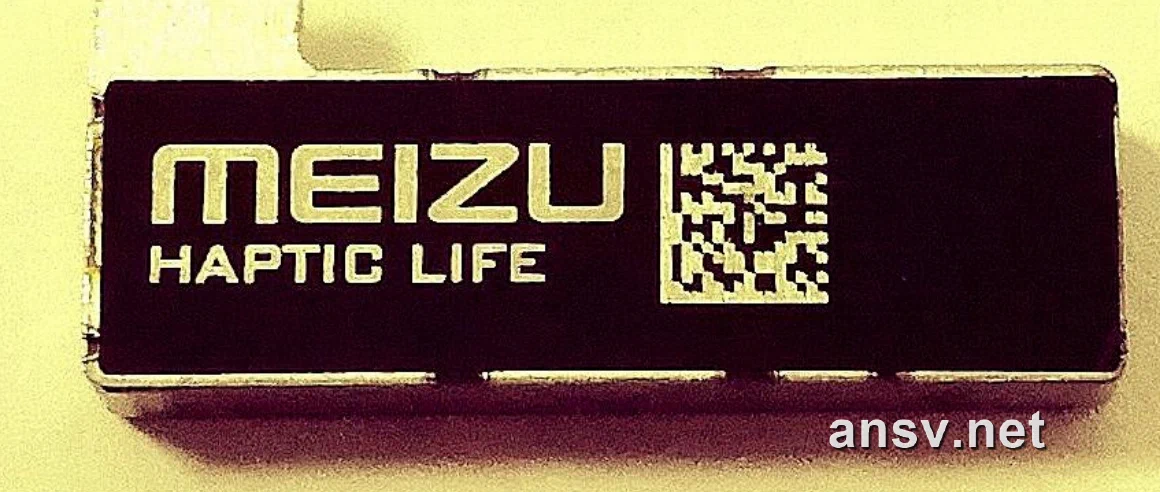

图 1：魅族 Haptic Life M Engine 首次性能合格样品。

2. 攻克物理公差的本征创新：“因频制宜，整机写入”

传统的微型方形线性马达（LRA）属于高Q值的精密谐振器。由于制造过程中的机械公差（如弹簧片厚度微幅波动、钨合金质量块重比微量偏差），每一颗量产马达的固有谐振频率 $f_0$ 都会产生细微的离散性。如果系统用一根固定的频率波形去驱动所有机器，频率稍有偏离，震感就会变得疲软或松散。

我们的专利方案彻底颠覆了“用硬件闭环去纠偏”的传统思路：既然马达的物理偏差不可避免，那我们就用定制化的数字信号波形去迎合每一颗马达。

在产线上，系统会严密测试出每台手机内部装配马达的实际本征谐振频率，接着根据马达个体的实际本征频率，单独设定并匹配最优的驱动波形，最终在整机出厂前将该频率与波形数据硬性写入系统。这种完美的动态软硬耦合，在完全摒弃霍尔传感器的情况下，实现了对质量块启停和振幅的精确控制，大幅砍掉了成本与体积，为安卓全面普及横向线性马达扫清了障碍。

3. 纯净信号源调校与超强线性度

为了在没有硬件闭环的前提下消除马达震动的“尾音”与高频杂波，方案在驱动层做出了魔鬼般的限定：

• 超高采样与低通滤除：芯片采用 48kHz 的超高采样率，在底层配合 1kHz 的精密低通滤波算法，从源头上斩断高频无用毛刺，保证震感犹如刀切般干脆利落。
• 完美的阻抗响应与线性输出：通过 AWA 自动化测试系统的稳态与瞬态扫压测试，团队将 0.6V 至 1.5V 的驱动电压与振动量（Max G）调整出了极为完美的线性比例函数。在 1.5V 的额定瞬态驱动下，最大振动加速度可强悍爆发至 1.53G 以上，确保了能量输出的宏大与细腻。

二、 专利群协同：筑起大规模量产的可靠性防线

当五磁铁双线圈释放出超过 1.53G 的瞬态爆发力时，马达内部原有的内部走线与悬挂机构面临着前所未有的机械撕裂和跌落过载风险。为了实现高良率大规模量产，团队通过另外两篇实用新型专利建立了坚固的工程防线。

1. 消除装配公差：线圈与FPC精密布线定位（CN207504748U）

由于采用双线圈架构，线圈引脚与柔性电路板（FPC）之间的位置对齐要求步入了微米级。传统的靠手工粘贴极易造成线圈偏位、阻抗不均及长期疲劳后的焊点断裂。专利 CN207504748U 创造性地在线圈支架、壳体与 FPC 板周围引入了专门的定位孔、引脚引出通孔及斜向倒口结构。在自动化夹具上，定位销直接强行锁定线圈与 FPC 的相对位移，并通过倒口设计精准引导点胶灌封。这凝聚了工艺负责人（Jim）在量产前线对工装夹具刚度的严苛改良，此举彻底解决了错位造成的短路与抗摔寿命问题。

2. 驯服极限形变：行程防撞与实心限位（CN207504750U）

强劲的BL推力最怕整机意外跌落时的瞬间惯性过载，一旦质量块位移超出悬挂弹簧的拉伸极限，弹簧将发生永久塑性变形导致马达直接报废。专利 CN207504750U 针对高比重钨合金质量块的运动路径，在盖板内部两端成对角、或垂直轴向位置加装了高强度的实心限位部，其高度严格控制在 0.2mm 到 0.9mm 的精密干涉区间，并在质量块端步配合安装了软质高分子橡胶缓存块。当动子面临超载冲击时，限位部会如盾牌般柔性吸收动能，极限缩小冲击活动空间，全面保护弹簧不发生脱离或断裂，这也通过了品质工程师（Tina）、夏衍高强度极限跌落与可靠性寿命的魔鬼抽检，同时彻底消除了由于“质量块撞墙”带来的碎裂金属噪音。

三、 专利背后的故事：细节控的微米级博弈

卓越的技术从来不是在写字楼里凭空想出来的，而是在实验室的红茶与深夜的示波器残影里熬出来的。

回望2017年，这是一场多方精锐团队深度融合的战役。由我们团队的张爱明总（Thomas Zhang）进行顶层战略运筹与技术指引，我（Tony）全权主导多物理场仿真、材料匹配与波形系统开发。而魅族侧的Billy（禹成）与Leo（王韦），则是行业内罕见的对用户体验具备极致执念的“魔鬼细节控”。这场战役也少不了后方制造阵线上如品质工程师张春（Tina）、夏衍，生产经理张良威（William），以及工艺负责人丁威（Jim）的鼎力托底与钢铁执行力。

当时我们设计的这款马达，并且与魅族（Billy）的禹成、王韦（Leo）共同攻克触觉反馈效果、频率对效果的影响。当时我们面临的终极考题是：针对手机内部多达31个微交互场景，像素级复刻、甚至在部分细节上超越 iPhone 7 与 Google Pixel 2XL 的触觉体验。

为了这个目标，团队针对每一个场景的波形图进行了千百次的微调，以下是当时《AWA触觉驱动信号体验解决方案》中记录的几项经典对标战役：

1. 拟真物理按压：虚拟 Home 键与 mBack 的灵魂注入

魅族手机的灵魂在于 mBack。为了模拟出如同按压真实物理键的下陷与回弹感，我们将信号精细地拆分为“按压下沉”与“抬起回弹”两个解耦阶段：

• 主键按压下沉（方案代码01）：模拟物理变形开始的瞬态冲击。
• 主键抬起释放（方案代码02）：模拟不锈钢弹片释放能量时的二次弹性回溯。

通过 01 与 02 两种特征波形的毫秒级衔接，魅族 15 在虚拟 Home 键上做出了甚至优于谷歌 Pixel 2XL、高度媲美 iPhone 7 的惊艳下压触感。而针对轻触 mBack 返回的场景，则单独定制了干脆利落的单次瞬态短震（方案代码03）。

2. 独创特效的无中生有：工具箱“抛硬币”

在调校魅族极具特色的“工具箱”应用时，Billy 和 Leo 提出了一个极具想象力的需求：如何用震动展现一枚硬币被抛向空中翻转、最终落地的物理全过程？

这在当时的手机行业完全没有先例。我们通过多物理场联合仿真和精密的波形序列重组，交出了一个堪称艺术品的方案：

• 当硬币被弹起的瞬间，触发一次高能的瞬态震动（方案代码05），模拟手指发力的弹击感；
• 当硬币在空中翻转时，依次调用代码 01、02、03 的波形，以等比递减的振幅连续触发3次微弱震动，完美拟合了硬币在空中旋转时重心的周期性交替与动能衰减；
• 最终落地时，根据正面或反面，给出清晰、边界分明的终止回馈。这一特效成为了当时数码圈惊叹的情怀神技。

3. 指南针刻度盘的微米级滑移

在指南针和水平仪交互中，为了让用户感知到刻度盘旋转时的“咔哒、咔哒”机械齿轮感，团队调教出了极其轻微的稳态微震（方案代码04）。当角度精准旋转到 0° 正北方时，波形能量瞬间提速跃迁，给出一记清晰的确认反馈，将“软件拟物化”在触觉层面推向了巅峰。

四、 从音频到数位：硬核量产的生死关速

在技术方案中，至今仍保存着一张珍贵的手写工艺路径图：WAV 驱动信号音频文件 -> 16位数位程序文件（.txt/.bin） -> 最终写入驱动 IC。

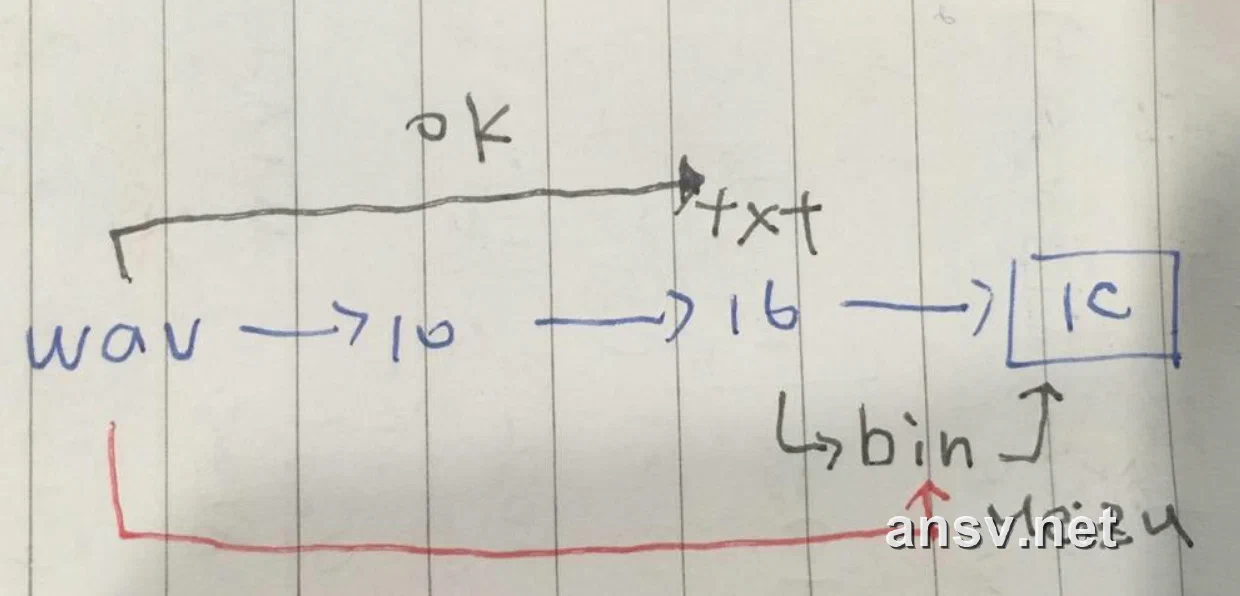

图 2：触觉驱动信号的量产转换路径：WAV → 16 位数位代码（.txt/.bin）→ 驱动 IC。

这行看似简单的路径，实则是量产前最惊险的一跃。在研发初期，大量的触觉特效是以高保真的 WAV 音频格式存在于实验机中。但在面临大规模量产交付时，实时的音频解码会占用宝贵的 CPU 算力，且存在毫秒级的响应延迟，这对于追求“哒哒哒”瞬态启动的马达而言是不可接受的。

为了应对2018年大货量产的严苛检验，团队通宵达旦地攻克了定频驱动与代码压缩解决方案。我们使用自研平台将复杂的音频包，硬生生解算、并重构为一段段高效率、极度紧凑的 16位十六进制数位控制代码（.bin/.txt），直接烧录进诸如 6202 等专用驱动芯片的存储区。在这最关键的量产爬坡阶段，生产经理（William）顶住交付压力，连夜在一线调度全自动化的首批大货烧录与大批量组装，用高超的现场指挥确保了百万级出货的绝佳直通率。

正是这一步，让“MEIZU HAPTIC LIFE”在多变复杂的 Flyme系统全局应用中，获得了突破物理极限的毫秒级响应爆发力，真正做到了指尖与屏幕接触的瞬间，能量便已倾泻而出。

五、 结语：追求源于热爱

“追求源于热爱！” 这不仅是属于魅族的品牌口号，更是那一代中国智能手机硬件工程师在花桥客厅、在厂房地铺里疯狂奋战的青春写照。

在那个海外巨头依靠底层硬件垄断横扫市场的年代，我们没有选择妥协去使用廉价平庸的转子方案，也没有盲目照搬苹果高昂的硬件老路。CN107834737A 战略专利的诞生，证明了中国本土的研发力量能够凭借深厚的数学动力学推导、严谨的电磁仿真以及偏执的软硬件联合调优，在白地上为整个安卓阵营砸出一条全新的触觉演进之路。

如今，X轴横向线性马达已经成为了所有安卓旗舰手机的标配。每当你在手机屏幕上打字体验到清脆的“哒哒哒”反馈时，请记住，这指尖下跳动的微弱震感，其源头正是那一群细节控在无数个通宵的夜里，因热爱而发出的共鸣。
