在汽车行业研发与质量管理中,DFMEA(Design Failure Mode and Effects Analysis,设计失效模式与效应分析) 几乎是每一位工程师绕不开的必修课。从 IATF 16949 审核到主机厂 APQP 节点交付,DFMEA 表格始终作为核心输出件被反复抽查。

然而,审视当下众多零部件供应商的研发日常,一个极其讽刺的现实摆在面前:绝大多数团队的 DFMEA 已经沦为纯粹的“官僚形式主义”与“事后补作业”。

3D 数模已经冻结、模具已经开好、样品甚至已经送样给主机厂装车验证,项目经理才催促结构工程师:“马上要过 OTS 审核了,赶紧把那份 DFMEA Excel 表填一下。”工程师为了赶进度,找来以往同类项目的表格,改改项目代号与图号,把严重度(S)、发生度(O)、探测度(D)全往低了凑,让计算出来的 RPN 看起来毫无破绽,最后各级领导签字盖章入档。

如果一份 DFMEA 做完后,没有改变一个 3D 尺寸公差、没有驱动一次材料选型替换、没有触发一次有限元 FEA 仿真迭代、没有促成一次防错结构改良,那么这份 DFMEA 的价值就是纯粹的零!

本文旨在彻底撕开这种“为了合规而填表”的遮羞布,结合 AIAG & VDA FMEA 第五版(新七步法) 的严密逻辑架构,以某车载触觉执行器真实工程开发案例为蓝本,带大家洞悉 DFMEA 作为“设计前置预防思维工具”的真正工程威力,并手把手提供可落地、防踩坑的逐列实操填表指导。

📥 配套工程附件免费直接下载:
本文配套的 《AIAG-VDA 第五版 22 列标准工程样表与 AP 矩阵.xlsx》 已开放免登录直接下载!已内置本文详解的绝缘击穿、低温涡流阻尼、板簧疲劳与焊点腐蚀 4 大真实车规案例,开箱即用。


第一章 工程哲学:DFMEA 绝非事后填表,而是设计思考的物理推演

1.1 形式主义的四大原罪与破坏力

很多工程师之所以对做 FMEA 深恶痛绝,是因为管理层把手段当成了目的。形式主义的 DFMEA 往往存在以下四大典型痼疾:

  1. 倒果为因(Post-Design Justification): FMEA 本质上是事前预防(Front-loading Prevention) 工具,应当在概念设计和草图阶段就介入。但现实中 90% 的团队是“画完图再填表”,把已经发生或已经决定的既成事实抄进表格,失去了从根本上消除潜在设计漏洞的先机。
  2. 割裂逻辑(Siloed Tables): 表格中的“失效模式”、“失效起因”、“失效影响”胡乱拼凑。经常出现“因果倒置”——把“马达无振动(失效影响)”填在失效起因栏,把“电阻偏大(失效模式)”填在影响栏,前后逻辑完全断裂。
  3. 数字游戏(RPN Gaming): 在旧版标准中,团队为了逃避整改,把 S、O、D 随意下调,把 RPN 控制在客户要求的门槛(如 100 或 80)以下。对真正隐藏的高危单点故障(如 S=9, O=2, D=2, RPN=36)熟视无睹,埋下批量召回的隐患。
  4. 与设计图纸和 DVP&R 脱节: FMEA 表格锁在服务器文档夹里,图纸上的公差与技术要求依然如故,实验室里制定的 DVP&R(设计验证计划)也并没有针对 FMEA 暴露出的高风险起因进行针对性覆盖。
【形式主义闭环(伪工程)】
  CAD 冻结 ──► 照猫画虎填 Excel ──► 凑出低分通过审核 ──► 样品测试接连暴雷 ──► 产线与售后召回

【正统工程闭环(真预防)】
  系统功能拆解 ──► 物理边界推演 ──► 识别潜在机理失效 ──► 驱动材料/公差/FEA 迭代 ──► 沉淀设计准则

1.2 黄金法则:预防控制(PC)永远优于探测控制(DC)

在 DFMEA 的核心逻辑中,现行预防控制(Prevention Controls, PC) 与 现行探测控制(Detection Controls, DC) 具有根本性的层级差异:

  • 预防控制(PC):靠**“设计能力”**在源头将失效起因扼杀在萌芽状态。例如:通过有限元 FEA 将板簧应力压降至疲劳极限以下、将绝缘漆厚度标注从 $6\,\mu\text{m}$ 改为 $10\,\mu\text{m}$、通过物理错位焊盘防止连锡短路。这是第一等工程水平。
  • 探测控制(DC):设计已经留下了隐患,只能靠后端的**“测试/仿真验证能力”**把它找出来。例如:高温耐久试验、盐雾测试、跌落冲击测试。

一个一流的工程团队,其 DFMEA 的重心必然落在左侧的“预防控制”上;而一个三流团队,其表格里通篇都是“靠打样后做寿命测试(DC)来探测”,一旦测试失败,整个项目的模具开倒车,研发成本成倍飙升。


第二章 AIAG-VDA 第五版核心变革:从 RPN 到 AP(行动优先级)

2019 年 AIAG(美国汽车工业行动集团)与 VDA(德国汽车工业联合会)联合发布的第五版 FMEA 手册,是汽车工程质量领域三十年来最重大的一次规范融合。理解新版的变化,是做好现代车规 DFMEA 的前提。

2.1 彻底破弃乘积 RPN,引入 AP(Action Priority)

在第四版及以往标准中,风险大小主要看 $RPN = S \times O \times D$(取值范围 1~1000)。这一算法存在极其致命的数学缺陷:

  • 权重等同谬误:严重度 S=9(危及安全)、发生度 O=2、探测度 D=2,其 $RPN = 9 \times 2 \times 2 = 36$;而严重度 S=2(微小外观缺陷)、发生度 O=5、探测度 D=5,其 $RPN = 2 \times 5 \times 5 = 50$。按旧版标准,团队会优先去优化 50 分的轻微缺陷,而放过 36 分的致命安全隐患!
  • 打分间隔不均:RPN 无法体现 S、O、D 三者之间的逻辑优先级。

第五版彻底取消了 RPN 门槛,全面引入 AP(行动优先级:High, Medium, Low)矩阵逻辑:

行动优先级 (AP)含义与工程决策要求
高 (H - High)最高优先级。必须识别出有效的预防/探测控制措施,或者由主管工程管理层进行正式的书面风险让步批准。系统绝不允许对 H 项无动于衷。
中 (M - Medium)中等优先级。应优先识别预防和/或探测措施,并由工程团队评审是否能够降低频度 O 或探测度 D。
低 (L - Low)低优先级。现行控制措施已被充分验证(如成熟货架产品、成熟国家标准),团队可自行决定是否进一步改进。
【AP 评估逻辑链条】:
 1. 首先锚定严重度 S(若 S=9~10,无论 O 和 D 多低,AP 绝不可能自动归为 L!);
 2. 其次审视发生频度 O(考验你的预防控制 PC 是否从物理上消除起因);
 3. 最后审视探测度 D(考验你的试验能力 DC 能否在量产前 100% 拦截缺陷)。

2.2 结构化的“七步法”(The 7-Step Approach)

第五版将 DFMEA 规范为严密递进的七个步骤:

graph TD S1[第 1 步:规划与准备
5T 原则 / 边界图 / 接口识别] --> S2[第 2 步:结构分析
系统 ➔ 子系统 ➔ 零件] S2 --> S3[第 3 步:功能分析
功能树 / 参数图 P-Diagram] S3 --> S4[第 4 步:失效分析
建立失效网 FE ➔ FM ➔ FC] S4 --> S5[第 5 步:风险分析
评估现行 PC/DC,评定 S/O/D 及 AP] S5 --> S6[第 6 步:优化闭环
针对 H/M 采取改进,复评 AP] S6 --> S7[第 7 步:结果文件化
沟通、总结、沉淀技术规范与图纸]

图1:AIAG-VDA 第五版 FMEA 七步法全流程因果逻辑闭环模型与 AP 决策矩阵

图1:AIAG-VDA 第五版 FMEA“七步法”全流程因果逻辑闭环与行动优先级(Action Priority)决策模型。


第三章 实战演练:某车载触觉执行器全流程工程解析

为了让理论落地,我们以某车载触觉执行器(安装于新能源汽车中控大屏与方向盘触控面板后方,用于提供逼真物理按键触觉振动反馈)为例,深入拆解其在车规严苛要求下的物理失效机制与控制策略。

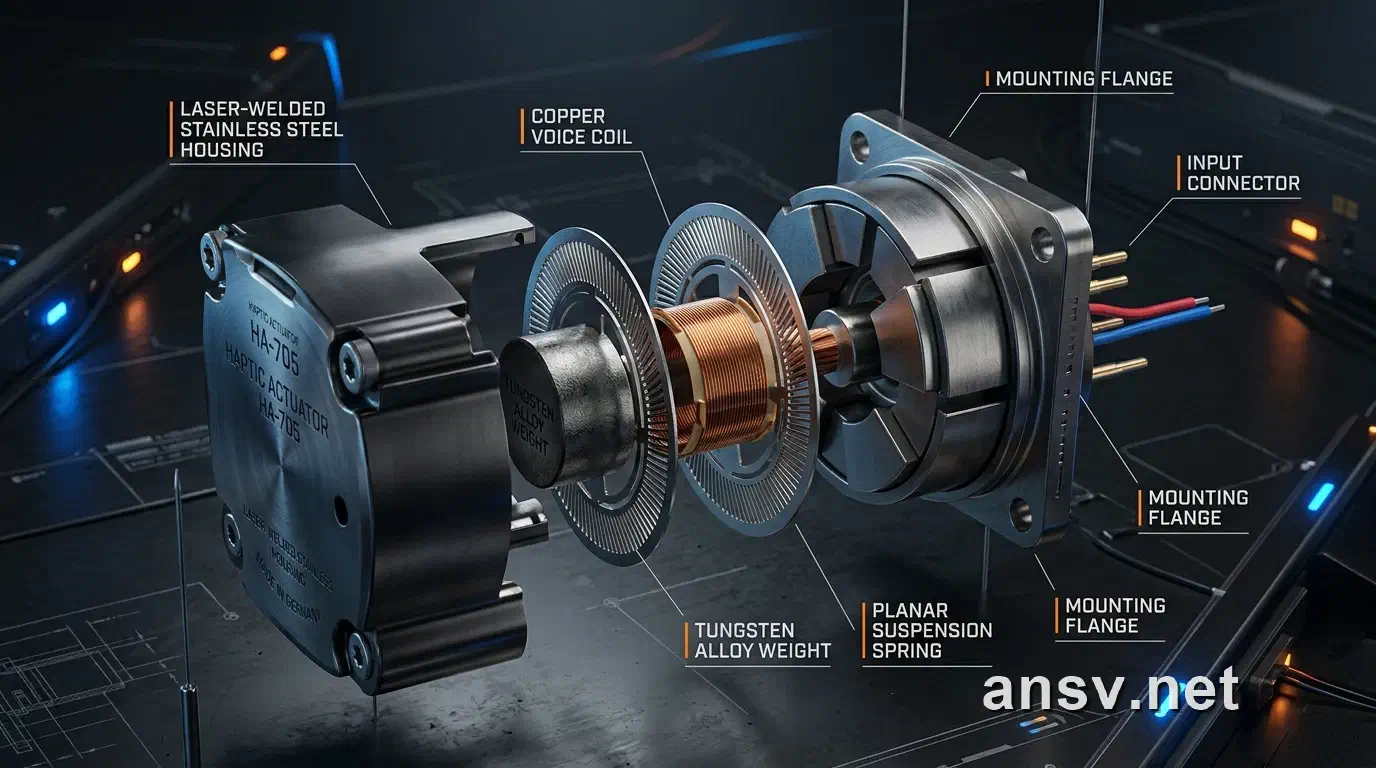

图2:车规级触觉反馈执行器三维精密爆炸解构模型

图2:车规级触觉反馈执行器三维爆炸解构(包含激光焊接外壳、动子悬臂板簧、漆包音圈、纯铜涡流阻尼片与高比重合金配重)。


第 1 步:规划与准备(Planning & Preparation)

明确项目的工程边界,使用 5T 原则 进行项目立项:

  • Intent(意图):为智能座舱交互屏幕开发高可靠性、宽温区($-40^\circ\text{C} \sim +85^\circ\text{C}$)、千万次寿命的车载触觉反馈线性执行器。
  • Timing(时间):在概念设计与 3D 方案初版完成时启动,必须先于 OTS 开模与软模投产。
  • Team(团队):电磁仿真工程师、结构设计工程师、材料/工艺工程师、可靠性测试工程师、质量工程师跨职能联合评审。
  • Task(任务):完成执行器本体的设计风险排查与控制计划闭环。
  • Tool(工具):边界图(Boundary Diagram)、参数图(P-Diagram)、AIAG-VDA 5th DFMEA 平台。

定义物理边界与接口(Boundary Diagram):

  • 机械接口:外壳/盖板与座舱屏体支架的激光焊接/螺丝固定接口;
  • 电气接口:FPC 柔性板与座舱域控制器线束连接器的插接接口;
  • 环境边界:耐受 ISO 16750 车载环境测试(双 85 高温高湿 1000 小时、$-40^\circ\text{C}$ 极低温启动、96h 盐雾腐蚀、50G 机械冲击)。

第 2 步与第 3 步:结构分析与功能分析(Structure & Function Analysis)

新版 FMEA 要求将产品严格拆解为三层结构,并对每一层建立明确可度量的功能要求:

【上一较高级别 (System Level)】:
  └─ 车载触觉反馈执行器总成
      功能:接收车机驱动信号(交流电流),在指定频段产生设定加速度(>1.5G)的触觉反馈振动。

【关注要素 (Focus Element)】:
  ├─ 1. 外壳与盖板定子组件(Stator Sub-Assembly)
  │   功能:提供外部机械刚性支撑,形成封闭导磁回路,承载 FPC 与线圈,防尘防液体侵入。
  │
  ├─ 2. 动子组件(Mover Sub-Assembly)
  │   功能:悬浮于定子腔体内部,切割磁力线,将电磁能转换为往复直线机械动能。
  │
  └─ 3. 悬挂支撑与阻尼组件(Suspension & Damping System)
      功能:为动子提供轴向导向支撑与谐振恢复力,控制机械品质因数 Q 值,消除残余余振。

【下一较低级别 (Component/Characteristic Level)】:
  ├─ 漆包线圈:耐温等级、绝缘漆厚度、直流电阻阻值;
  ├─ FPC 柔性板:压延铜箔厚度、基材绝缘层耐压、焊盘物理尺寸与间距;
  ├─ 悬臂板簧(Spring):材料疲劳极限、屈服强度、几何厚度、工作应力分布;
  ├─ 涡流阻尼纯铜片:导电率、板材厚度、与动子磁极的动态空间气隙;
  ├─ 钨合金质量块:合金密度、耐腐蚀性能、储胶槽结构;
  └─ 外壳/盖板:SUS430 导磁率、板厚抗压强度、激光点焊区域耐腐蚀特性。

第 4 步:失效分析(Failure Analysis)—— 建立坚固的“失效网”

失效分析的成败,全在于能否建立精准的三层因果链:FE ➔ FM ➔ FC。

  • FE(Failure Effect,失效影响):站在整车与最终驾驶员的视角——用户感受到了什么后果?对法规、安全和功能有什么影响?
  • FM(Failure Mode,失效模式):关注要素本身的物理损坏或功能丧失——它自己怎么坏了?
  • FC(Failure Cause,失效起因):下一较低级别的具体设计缺陷——为什么会坏?(绝不能推诿给“工人没焊好”或“制造漏打胶”,那属于 PFMEA 的范畴!DFMEA 必须问:设计图纸和技术要求错在哪?)
┌────────────────────────────────────────────────────────────────────────┐
│                        严密的失效因果链推导示例                        │
├────────────────────────────────────────────────────────────────────────┤
│ 【失效起因 FC】(设计缺陷):                                             │
│   板簧几何拐角过渡倒角过小(R0.15mm),在高频往复运动下存在严重应力集中│
│   (FEA 仿真最大 Von Mises 应力达到 820 MPa,超过材料疲劳极限)         │
│                               ▼                                        │
│ 【失效模式 FM】(关注要素损坏):                                         │
│   动子悬臂板簧在车规级高频耐久振动 2000 万次循环后发生疲劳断裂        │
│                               ▼                                        │
│ 【失效影响 FE】(整车/用户感知):                                        │
│   执行器内部机械卡死,座舱大屏虚拟触控按键完全丧失触觉震感反馈 (S=5)   │
└────────────────────────────────────────────────────────────────────────┘

第 5 步:风险分析(Risk Analysis)与 AP 判定实战

接下来,让我们逐一审视该执行器的六大典型工程失效场景,看如何专业、严密地评估 S、O、D 与确定 AP。

案例一:定子线圈高压高温散线与短路(电气与热学风险)

  • 功能要求:与外壳贴合,将输入电流转换为电磁驱动力,保持与动子组件 $0.02 \sim 0.05\,\text{mm}$ 的动态气隙。
  • 失效模式(FM):线圈局部散线脱胶,外径超差,与高速运动的动子磁铁发生物理刮擦撞击,导致漆皮破损短路。
  • 失效起因(FC):自粘线线材耐温等级选型不足(选用了 130℃ 级别 B 级线材),在车载持续急促触发(如连续打字或导航提示)的大电流热效应下,自粘胶层软化失效。
  • 现行预防控制(PC):选型计算采用 180℃(H 级)自粘漆包线,并进行电磁热仿真,线圈绝缘漆标称厚度严格锁定在 $0.006 \sim 0.010\,\text{mm}$。
  • 现行探测控制(DC):DVP&R 制定专项高温高压电气冲击寿命试验(85℃ 环境下加载 1.5 倍过载电压连续运行 500 小时),出线全检直流电阻与绝缘耐压。
  • 评分判定:
    • 严重度 S = 5(功能丧失,触控屏无震感,用户体验明显下降,但不危及人身安全);
    • 发生度 O = 2(极低,采用成熟的 180℃ 军规级材料预防);
    • 探测度 D = 2(极高探测能力,耐久试验与电性能台架可在设计验证阶段百分之百检出);
    • 查 AP 表:$S=5, O=2, D=2 \implies \mathbf{AP = L}$(低风险,受控)。

案例二:柔性电路板(FPC)反复弯折断裂与焊盘拉脱(机械疲劳与接口设计)

  • 失效模式(FM):FPC 线路断路或连接器焊盘从盖板根部剥离撕裂。
  • 失效起因(FC):
    1. FPC 铜箔选型为普通电解铜(ED 铜),耐疲劳弯曲性能差;
    2. 盖板边缘未倒圆角,外部线束装配折弯时产生剪切应力集中;
    3. 焊盘与金属壳体粘接面积过小,受拉力时胶层剥离。
  • 现行预防控制(PC):
    1. 图纸明确规定基材铜箔强制使用压延退火铜(RA 铜),抗疲劳寿命提升 5 倍以上;
    2. 金属盖板边缘增设 $R0.3\,\text{mm}$ 冲压圆角;
    3. FPC 外接焊盘增设两颗 $\phi 0.5\,\text{mm}$ 导通孔,点胶时形成穿透性“胶钉(Adhesive Rivet)”机械自锁锚固,盖板较 FPC 外延 $0.2\,\text{mm}$ 增加承托面积。
  • 现行探测控制(DC):连接器 $90^\circ$ 动态反复拉拔试验($\ge 15\,\text{N}$)、三轴机械振动试验。
  • 评分判定:
    • $S=5, O=2, D=3 \implies \mathbf{AP = L}$。

案例三:车规极寒工况下阻尼异常与异响(流体 vs 物理阻尼革命)

这是最能体现高水平 DFMEA 推动产品架构革命的经典范例!

  • 传统方案痛点:传统微型马达依靠硅油或阻尼脂控制余振。但在车规级环境标准($-40^\circ\text{C} \sim +85^\circ\text{C}$)下:
    • 在 $-40^\circ\text{C}$ 低温下,硅油粘度暴增数十倍,动子完全被“冻住”,整车触控按键彻底丧失振感(失效影响 S=5,且传统方案无法在物理上解决);
    • 在 $+85^\circ\text{C}$ 高温下,阻尼油稀释甚至挥发,阻尼不足导致动子谐振过冲,撞击壳体产生“哒哒”金属撞击噪音。
  • DFMEA 驱动的架构创新(预防控制 PC):
    • 彻底取缔阻尼液体,改用无源纯铜涡流阻尼(Eddy Current Damping)结构。
    • 在动子强磁场切割路径上贴附厚度为 $0.15 \sim 0.18\,\text{mm}$ 的高纯度无氧铜片。动子往复运动时在铜片内感生涡流反向磁场,提供与速度成正比的纯物理阻尼力。
    • 物理特性决胜:金属电导率受环境温度影响极其微弱,彻底消除低温冻结与高温挥发风险!
  • 评分判定:
    • $S=3$(性能偏差或轻微异响), $O=2, D=2 \implies \mathbf{AP = L}$。

图3:车载极端温区阻尼技术对比:流体阻尼缺陷 vs 纯铜涡流阻尼物理防错

图3:车载全温区阻尼机理对比:传统硅油流体阻尼在 -40℃ 极寒下的冻结失效与纯铜固体涡流阻尼(Lenz's Law)的物理免疫。

案例四:外壳激光点焊区域盐雾生锈脱落(表面工程与材质匹配)

  • 失效模式(FM):外壳安装耳与车机支架脱落,马达振动整体衰减甚至从屏后脱落异响。
  • 失效起因(FC):壳体选用了铁素体不锈钢 SUS430(为了满足闭合磁路导磁率要求)。然而 SUS430 焊接过程中晶界贫铬,在车规级严苛盐雾测试(中性盐雾 96 小时)下,焊点热影响区(HAZ)发生严重的晶间点蚀锈穿。
  • 现行预防控制(PC):
    • 仅凭经验设计时,图纸未对焊后处理提出技术要求(初期评估 $O=4$)。
  • 现行探测控制(DC):中性盐雾腐蚀试验(NSS 96h)。
  • 评分判定(优化前):
    • $S=6$(严重影响整机固定功能,异响并丧失主要功能);
    • $O=4$(缺乏有效预防,同类材质在焊接处生锈概率较高);
    • $D=2$(盐雾箱试验能稳定检出);
    • 查 AP 表:$S=6, O=4, D=2 \implies \mathbf{AP = M}$(中优先级,必须启动优化闭环!)。

案例五:动子悬臂板簧高周疲劳断裂(固体力学与动力学控制)

  • 失效模式(FM):板簧在全生命周期内断裂,马达彻底失去恢复力,停止振动。
  • 失效起因(FC):板簧厚度与型线设计未能兼顾刚度与应力。为达到特定谐振频率(如 $170\,\text{Hz}$),板簧局部弯曲处受交变弯曲应力过大。
  • 现行预防控制(PC):
    • 选材选用日系特种超高强度不锈钢 SUS301EH-HS(高延展特硬级);
    • 运用 ANSYS Workbench 进行动力学瞬态应力有限元分析,优化镂空槽过渡 R 角,确保在最大理论振幅($\pm 0.8\,\text{mm}$)工况下,全梁最大 Von Mises 应力严格控制在 $600\,\text{MPa}$ 以内(材料疲劳耐久极限的 70% 准则)。
  • 现行探测控制(DC):车规级高频扫频谐振耐久寿命试验(连续满偏振动 $5\times 10^7$ 次循环)。
  • 评分判定:
    • $S=5$, $O=2$, $D=4$(高周疲劳试验耗时长、破坏后才能确认) $\implies \mathbf{AP = L}$。

图4:悬臂板簧有限元(FEA)应力云图与双冲压限位挡片(Stopper)机构

图4:悬臂板簧动力学瞬态应力有限元云图(<600MPa 疲劳极限准则)与上下双冲压限位挡片(Stopper)防冲击机构。

案例六:高密度钨合金质量块双 85 氧化腐蚀与储胶槽脱粘(重金属材料与界面结合力)

  • 失效模式(FM):质量块与磁铁脱胶分离,或质量块表面膨胀析出氧化物碎屑,卡死在 $0.2\,\text{mm}$ 的窄气隙中导致卡滞停振。
  • 失效起因(FC):
    1. 为追求高密度(提高振动量),选用了普通铁基钨合金,其耐水汽电化学腐蚀能力差;
    2. 磁钢与质量块贴合面为完全平整面,打胶装配时被挤压成“贫胶态”,粘接剪切强度不足,在 50G 机械冲击试验时瞬间剪切脆断。
  • 现行预防控制(PC):
    1. 材料规范锁定为钨镍钴(W-Ni-Co)烧结重合金,并在表面做超薄钝化/电泳防锈处理,确保通过双 85(85℃/85%RH)1000 小时高温高湿无白斑锈蚀;
    2. 在质量块装配槽四周开辟 $C0.2\,\text{mm}$ 的倒角储胶槽(Adhesive Reservoir),确保装配时保留 $0.05 \sim 0.08\,\text{mm}$ 胶层厚度,大幅提高固化后的剪切结合强度。
  • 现行探测控制(DC):高温高湿老化试验 + 6 轴向 $50\,\text{G}$ 半正弦机械冲击试验(每个方向 3 次)。
  • 评分判定:
    • $S=5$, $O=2$, $D=2 \implies \mathbf{AP = L}$。

第四章 实操填表规范:AIAG-VDA 第五版 DFMEA 标准样表

以下将上述执行器工程案例按照 AIAG-VDA 第五版官方最新表格架构进行完整标准化呈现。工程师在日常填写时,可直接参考每一列的语言规范与逻辑因果链:

📊 AIAG-VDA 第五版 DFMEA 工程标准样表(22列全要素规范) ⇄ 左右滑动浏览完整因果链与闭环状态
步骤 2:结构分析 (Structure)步骤 3:功能分析 (Function)步骤 4:失效分析 (Failure)步骤 5:风险分析 (Risk Analysis)步骤 6:优化措施与闭环 (Optimization)
上一级 (System)关注要素 (Focus)下一级 (Component)上一级功能关注要素功能下一级功能失效影响 (FE)S失效模式 (FM)失效起因 (FC)现行预防控制 (PC)O现行探测控制 (DC)DAP预防措施探测措施责任人目标节点状态证据/闭环记录优化后 AP
车载执行器总成外壳定子组件漆包线圈接收交流驱动信号产生座舱按键震感与盖板贴合,提供电磁力与结构支承绝缘隔离,传导高频交变电流驱动电流中断,马达无振动,屏幕失去触觉反馈5线圈层间击穿短路,温度急剧上升烧毁铜线绝缘漆厚度设计过薄,耐温等级不足,高温高频交变应力下绝缘层龟裂选型采用 180℃ (H级) 耐温线材,图纸规定漆膜厚度 $0.006 \sim 0.010\,\text{mm}$2出厂耐压绝缘电阻测试;DVP&R 高温电负荷寿命实验 (85℃, 1.5x)2L(当前预防控制充分,保持成熟规范)-结构/电磁T0已闭环计算报告 CR-018,实验报告 TR-2024-09L
车载执行器总成外壳定子组件外壳结构件形成封闭导磁与机械定位支承与盖板激光点焊,提供整机抗压刚度与安装耳固定传导磁力线,承受安装螺栓预紧力与剪切力焊接处断开,马达脱落产生剧烈撞击异响,甚至损坏座舱结构6外壳安装耳焊点发生晶间腐蚀断裂,安装失效外壳材料选用导磁铁素体不锈钢 SUS430,激光焊接热影响区晶界析碳发生贫铬,在严苛盐雾环境下发生电化学点蚀图纸仅标注材质为 SUS430,未定义焊后保护措施496h 中性盐雾试验 (NSS)2M改用微碳级 SUS430LX 并在图纸增加焊后专用防锈钝化封孔工艺规范增加盐雾试验周期至 144h 极限对比测试工艺/材料T1已闭环钝化规范 P-SPEC-04,144h 盐雾报告 TR-CR-55(无锈蚀,断裂力>120N)L
车载执行器总成阻尼悬挂组件涡流铜片提供受控的机械阻尼比,抑制高频敲击异响与动子强磁极相对运动,生成无源电磁阻尼力高电导率材料,维持 $0.2\,\text{mm}$ 动态气隙$-40^\circ\text{C}$ 低温下振感完全消失,用户体验严重劣化5执行器在极端低温环境下完全冻死卡滞采用传统高粘度阻尼油方案,硅油低温凝固丧失流动性彻底废除流体阻尼液,改用高纯度纯铜(T2)固体涡流阻尼片方案1极低温($-40^\circ\text{C}$)环境箱瞬态振动响应加速度测试2L(设计原理级消除,无需追加措施)覆盖高低温温循振动测试仿真工程T0已闭环低温动力学测试曲线 TR-TEMP-02,-40℃与常温振感偏差<5%L
车载执行器总成动子组件悬臂板簧在交变电磁力驱动下实现共振往复运动支撑动子悬空,提供系统固有谐振频率与复位刚度均匀分散交变应力,防止高周疲劳断裂长时间运行后振动突发归零,系统完全失效5悬臂梁弯曲根部疲劳脆断板簧应力集中区域设计不当,几何圆角过小,交变应力超过疲劳极限选用特种超硬不锈钢 SUS301EH-HS;有限元 FEA 将最大应力压降至 $600\,\text{MPa}$ 以内2$5\times 10^7$ 次全振幅高周疲劳寿命台架试验4L在板簧两侧增加双冲压限位挡片(Stopper),保护根部点焊区不受意外挤压焊伤寿命测试增加中间位移激光频度扫描结构工程T0.5已闭环FEA 仿真报告 FEA-SPR-08,5000万次寿命无断裂 TR-LIF-90L

第五章 工程师自查清单:如何写出一份让主机厂挑不出毛病的 DFMEA

为了防止您的团队再次滑向形式主义的深渊,在提交任何 DFMEA 之前,请用以下 “七项硬核自检法则” 逐条对照:

1. 消除“词不达意”:禁止把后果写成起因

  • 错误写法:失效起因(FC)栏填写“线圈坏了”、“马达不振动”、“质量不好”。
  • 正确法则:起因必须具体到参数、材料、公差、几何形态。例如:“FPC 镀锡层厚度低于 $15\,\mu\text{m}$ 导致焊接虚焊”、“弹簧根部过渡半径小于 $R0.2\,\text{mm}$ 引发应力集中”。

2. 区分 PC 与 DC:绝不允许把“测试”写进“预防”

  • 错误写法:现行预防控制(PC)栏填写“做高低温测试”、“做跌落试验”、“首件送检”。
  • 正确法则:测试(Test / Inspection / Simulation)一律属于探测控制(DC)!只有“尺寸标注”、“材料选型标准”、“公差配合计算”、“防错物理结构设计(Poka-Yoke)”才有资格写进 PC 栏。

3. 告别凭空打分:严格对照评分准则

  • 发生度 O=1~2 不是你“觉得它不会发生”,而是你必须在 PC 栏拿出确凿的设计依据——例如成熟标准的引用、同架构上亿只量产无故障失效记录、或是完整的有限元 FEA 闭环报告。
  • 如果某项起因此前没有任何工程数据积累,哪怕你主观觉得概率小,O 值也必须老老实实打在 4~6 分!

4. 重点突破 AP 判定为 H 和 M 的项目

  • 凡是落在 H(High) 的失效链,系统性警报必须拉响。不要试图通过把 D 从 4 改为 2 来强行粉饰太平。面对 H 项目,设计人员必须正面迎战——改图纸、换材料、增设防错!
  • 优化措施栏必须明确指派单一责任人和明确的截止日期,措施实施完成后必须基于**物理证据(实验报告编号、图纸变更单号 ECN)**进行重新打分确认。

5. 闭环检查:DFMEA 是否成功流入图纸与 DVP&R?

  • 打开你的二维工程图纸:DFMEA 中识别为高风险的尺寸(如阻尼片与磁钢间隙 $\ge 0.2\,\text{mm}$、FPC 焊盘错位间距),在图纸上是否标注了关键特性符号(如 $\diamondsuit$ 或 $\triangle$)?
  • 打开你的试验大纲 DVP&R:DFMEA 中每一条探测控制(DC),在试验大纲里是否都能找到完全对应的测试章节与验收判定标准?

结语:让工程回归理性与真实

工程科学没有捷径,物理规律从不讲情面。那些在办公室里靠编造数字糊弄过去的形式主义 DFMEA,终将在零下四十度的内蒙古极寒测试场上、在高温高湿的连续耐久试验箱里、或者在主机厂召回的法律文书面前,暴露得一览无余。

真正的工程师,应当把 DFMEA 视作最硬核的“虚拟推演武器”。在钢水尚未浇铸、模具尚未切削之前,我们在图纸和算式上与材料力学、电磁学、热力学的潜在物理缺陷进行搏杀。把缺陷消灭在萌芽之中——这不仅是汽车工业质量先驱们创立 FMEA 工具的初心,更是每一位严谨工程师所应坚守的技术底线。
