ANSV Gear-NVH 2027 | 齿轮箱 NVH 智能诊断工作站正式发布

一、 为什么开发这个系统？解决什么痛点？

在精密减速器、车载微型执行器（如空调出风口摆动电机、潜望镜头对焦模组、电子驻车卡钳）、工业齿轮箱及旋转机械的研发实验室与量产车间中，工程团队常常陷入以下困局：

• “机台测试员觉得这台减速执行器声音‘有点发毛’，但隔壁质检员听着又觉得‘完全合格’……” 👂
• “总成装配后有周期性‘嗒嗒’敲击杂音，传动链里有 4 级齿轮和蜗杆，到底该拆哪一级去修改模具？” ❓
• “客户终端退件反馈高频啸叫，整车研发怀疑是电机电刷跳火，电机供应商却坚称是减速齿轮侧隙干涉挤压，跨部门推诿扯皮……” 💥

传统机械异音检测长期依赖一线老师傅的“经验听音”，存在主观性强、易受环境干扰、缺乏量化数据归档、排查责任界定模糊等痛点。为了把主观的“听音”转化为客观量化的工程数据，我们开发并发布了 ANSV Gear-NVH 2027 齿轮箱 NVH 智能诊断工作站。

本工作站将高精度动态信号采集、高分辨频域特征解算、微观时域脉冲敏感度量与专家机理推理融为一体：无需繁复配置，只需输入机械转速与各级传动参数，系统即可自动反演整套传动链的运动学特征频率，精准锁定敲击断齿、干涉挤压啸叫、侧隙打齿碰撞、换向器跳拍、轴承内外圈损伤及结构共振异音的故障级数与根因机理，为机械传动系统的质量控制与故障溯源提供客观、量化、确定性的科学依据。

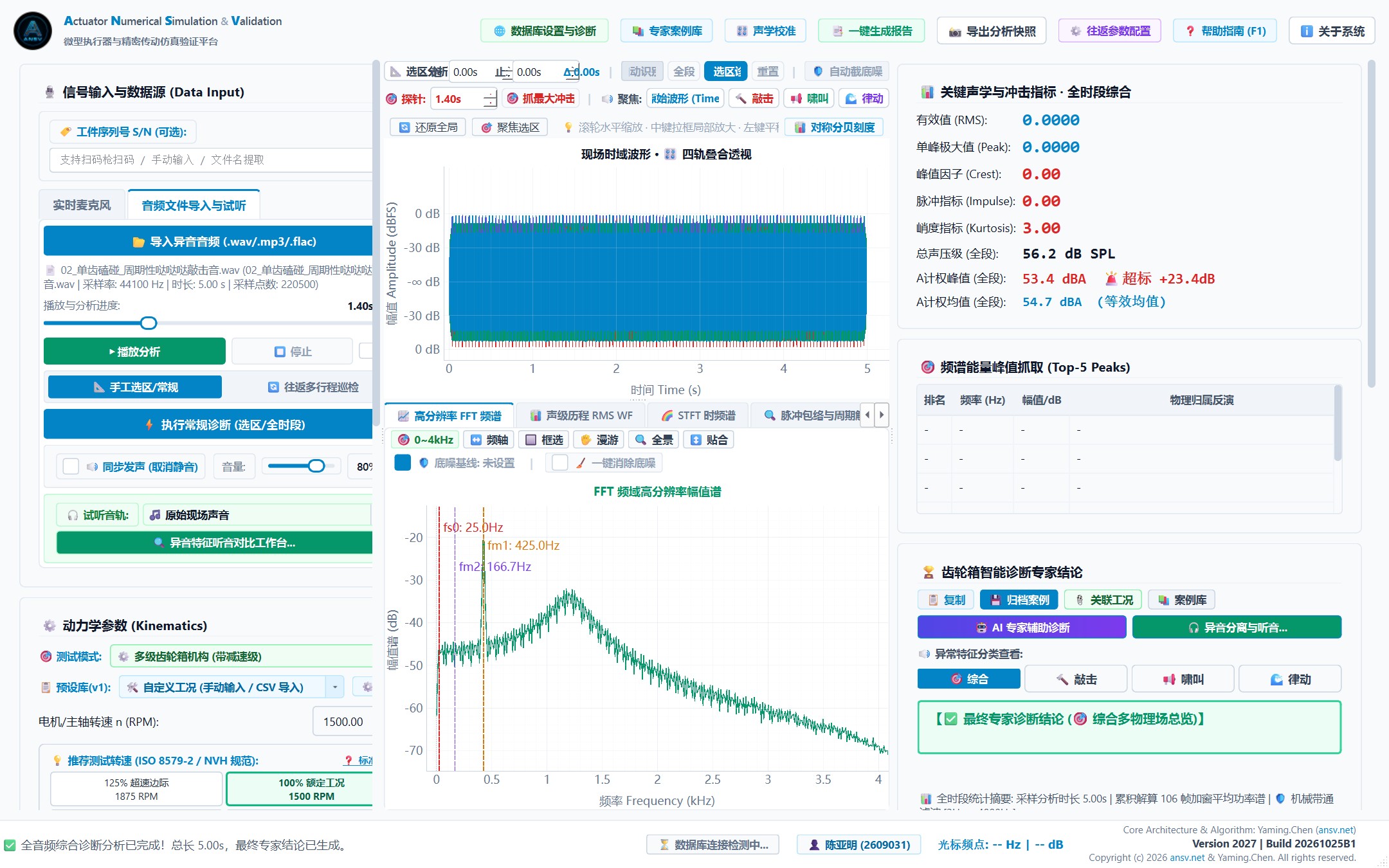

图 1：ANSV Gear-NVH 2027 智能诊断工作站主界面 —— 某精密多级复合减速执行器 800 RPM 工况敲击异音秒级专家诊断全景（集成左侧传动级/轴承参数、无刷电机定转子配置、时域敲击脉冲高亮、FFT 多级啮合标桩、Top-5 能量峰归属及云端双向同步）

二、 核心功能亮点与架构体系

1. 任意级数动力学建模与支承轴承数据库

• 任意级数自由拓展：支持单级、两级、三级直至多级级联传动机构，自由动态增加或削减级数；
• 多元机构类型原生支持：原生适配普通圆柱直齿轮、斜齿轮、行星齿轮箱、蜗轮蜗杆减速机构（含特殊增速机构）；
• 全传动链支承轴承数据库与特征阶次解算：支持为各级齿轮轴系与电机转子配置专用支承轴承型号（内置 NSK 623ZZ, 681X, 692, 608 等高精微型轴承库，支持企业自定义扩展），实时精确推导解算四大轴承故障特征阶次：外圈故障 (BPFO)、内圈故障 (BPFI)、滚动体自转 (BSF) 与保持架旋转 (FTF)，并在频谱中自动完成阶次标桩；
• 全传动链特征频率智能推算：实时根据输入轴转速解算各级轴系转速、单级传动比、整箱总速比及各级啮合基频 ($f_m$)，自动标定多层级运动学网格。

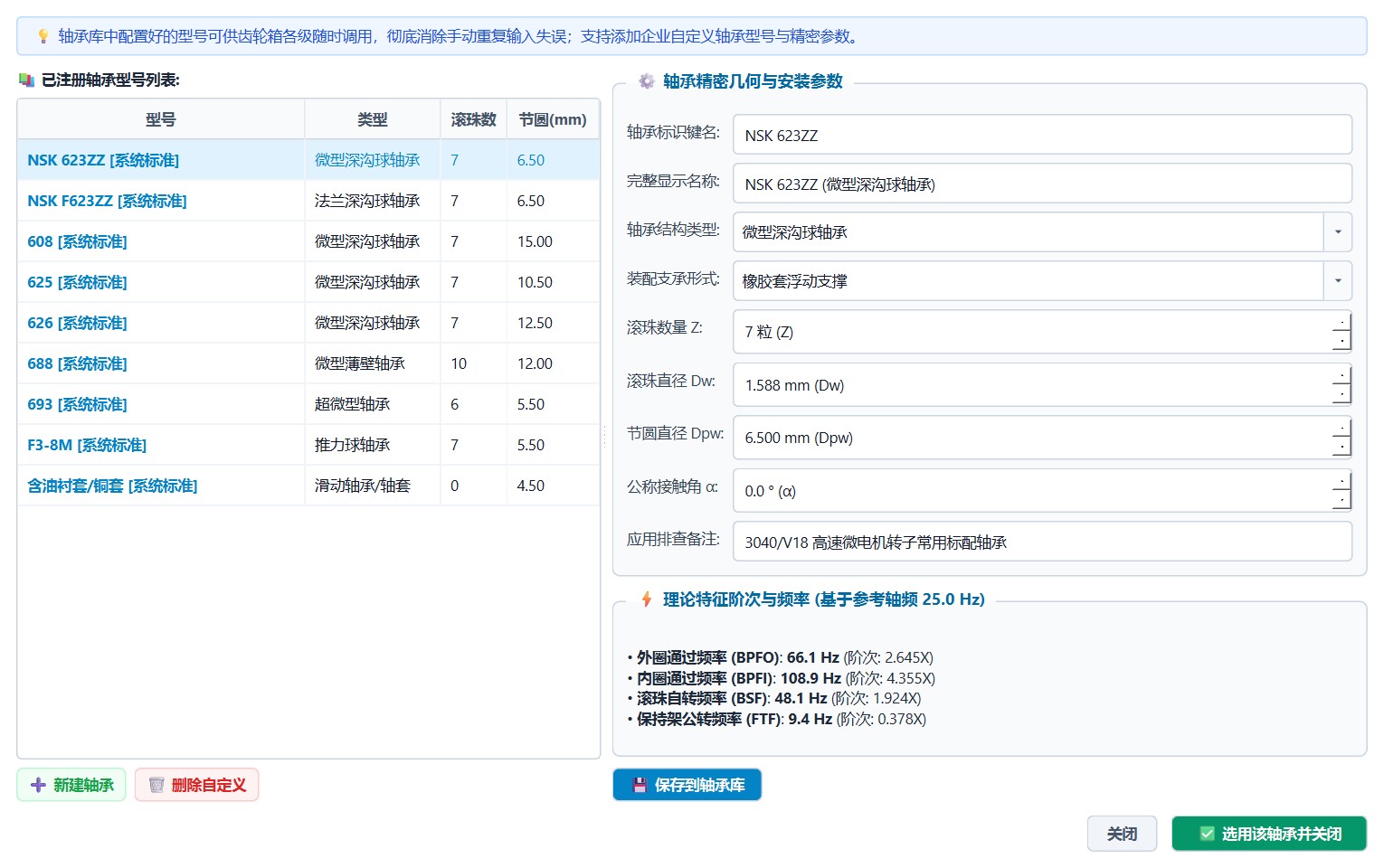

图 2：内置高精度轴承数据库管理器 (Bearing Library) —— 快速查询与配置各级轴承节圆、滚珠数、接触角及 BPFO/BPFI/BSF/FTF 故障特征阶次乘数

2. 🔄 往返多行程自适应巡检 (Reciprocating Multi-Stroke Inspection)

• 专为摆动执行器与往复受载工况定制：针对车载微型执行器、精密伺服阀门、潜望马达在实际装机中“来回往复旋转、交替受载”的运行工况；
• 停顿低谷自适应切分：独创动作启闭与换向停顿自适应识别算法，自动在长录音中精确锚定各单向行程（正程 Stroke 1、反程 Stroke 2…）的分界点，无需繁复的手动裁切；
• 多行程短板仲裁机制：正反向旋转时齿轮齿面受载方向不同，系统自动对每个独立行程进行峭度、能量比与频域特征解算，实行“多行程短板仲裁”（任意单一受载行程超标即判定异常），彻底杜绝单向隐性打齿与单边碰伤的漏检误判；
• 分程波形切换与全行程平均图谱：一键在各个独立行程的时域/频域视图间自由穿梭，对比正反行程的声学差异。

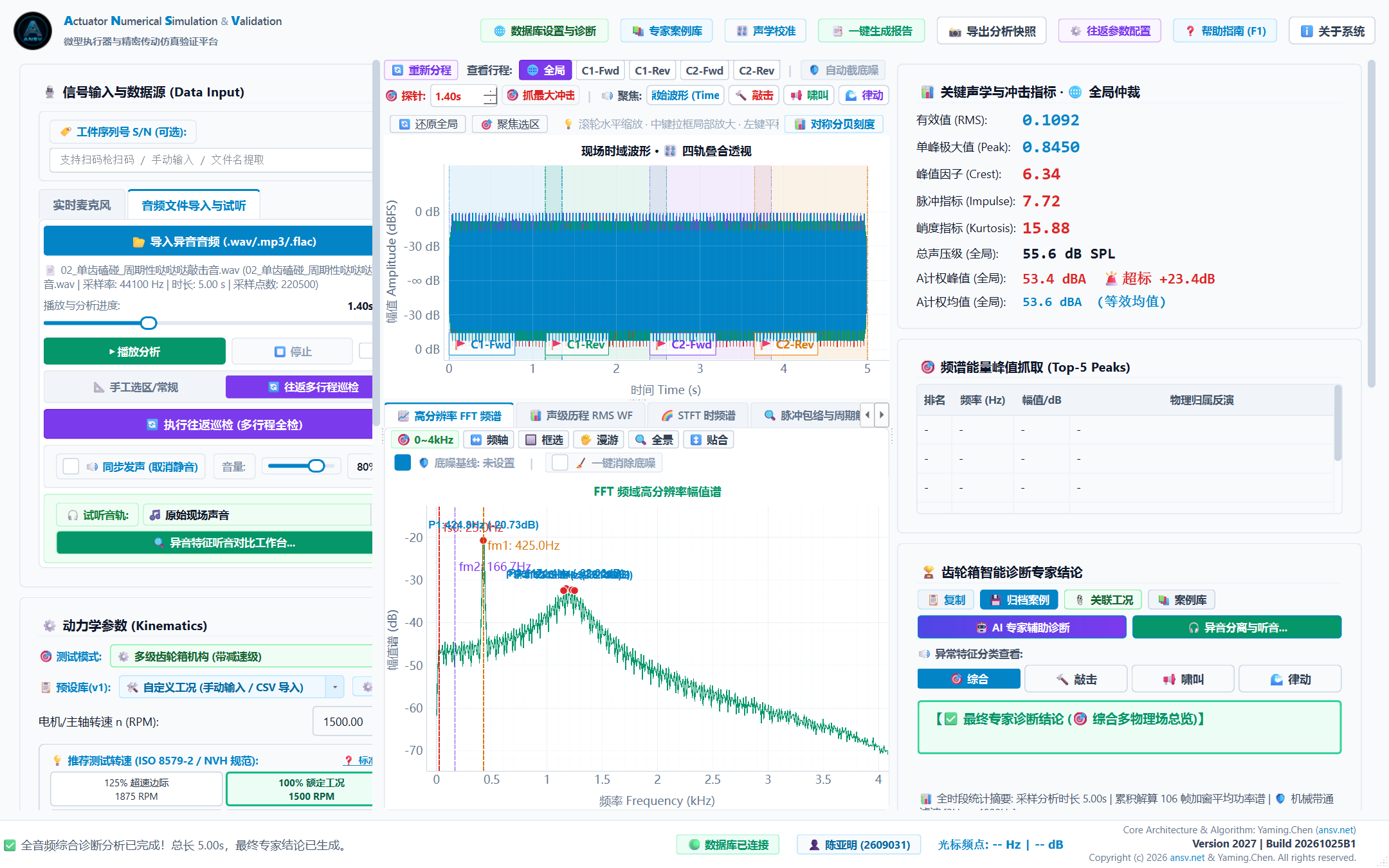

图 3：往返多行程巡检工况实战解算全景 —— 自动识别执行器来回动作停顿低谷并切分单向行程，提供多行程独立评级与短板仲裁，杜绝单向隐性碰伤漏检

3. 电机定转子/换向特征与齿轮箱同台解耦

• 无刷 (BLDC) 与有刷 (Brushed DC) 双模式适配：支持针对电机定子齿槽数 ($Z_s$)、换向片数 ($K$)、转子磁极对数 ($p$) 进行精细化动力学建模；
• 电机本体故障与传动机构物理剥离：可一键切换为【纯电机单体测试模式】，在无负荷单机状态下精确捕获电机转子 1X 机械偏心脉冲、换向火花跳拍与转子轴承微损伤，彻底排查电机自身缺陷，避免齿轮箱供应商无辜背锅！

4. 实时声学/振动采集与 4 轨声学分离 (Acoustic-Insight)

• 工业级传感器直连：支持专业测量传声器（声学麦克风）、声级计、IEPE 振动加速度传感器及多通道专业 USB 声卡设备；
• 低延迟高保真输入流：超低延迟硬件缓冲驱动，毫秒级捕捉微弱突发冲击异常；
• 客观测谱 + 异音特征分离与听音对比 (Acoustic-Insight)：独创 4 轨无缝声学分离技术（纯敲击异音提取、消除敲击后平稳底噪、低频交变律动声化、原始现场声音），支持声画同步毫秒级示波对齐与一键批量导出；
• 客观测谱 + 主观听音综合验证：内置安全试听引擎与默认静音防护机制，支持声画同步播放、音量动态平滑调节与任意时间戳快速定位跳转。

5. 微观时域脉冲敏感度量与 8D 诊断报告结案

• 微秒级瞬态脉冲捕捉：内置滑动短时能量比与动态能量自适应包络算法，在强平稳背景噪音中精准提取“哒哒哒”瞬态硬冲击时刻点；
• 工业标准统计峭度度量 (Kurtosis & Crest Factor)：实时计算整段音频统计峭度（正常背景噪声基准 $\sim 3.0$）与峰值因子，直观量化异常冲击的能量聚焦度与烈度；
• 一键输出工程结案报告：支持导出符合汽车与工业行业标准的 8D 诊断分析报告，图文并茂记录故障机理、频域证据链与整改公差建议；
• 专家案例库与云端协同：内置案例库管理中心，支持多工位、多工厂案例历史波形调阅与标杆对比。

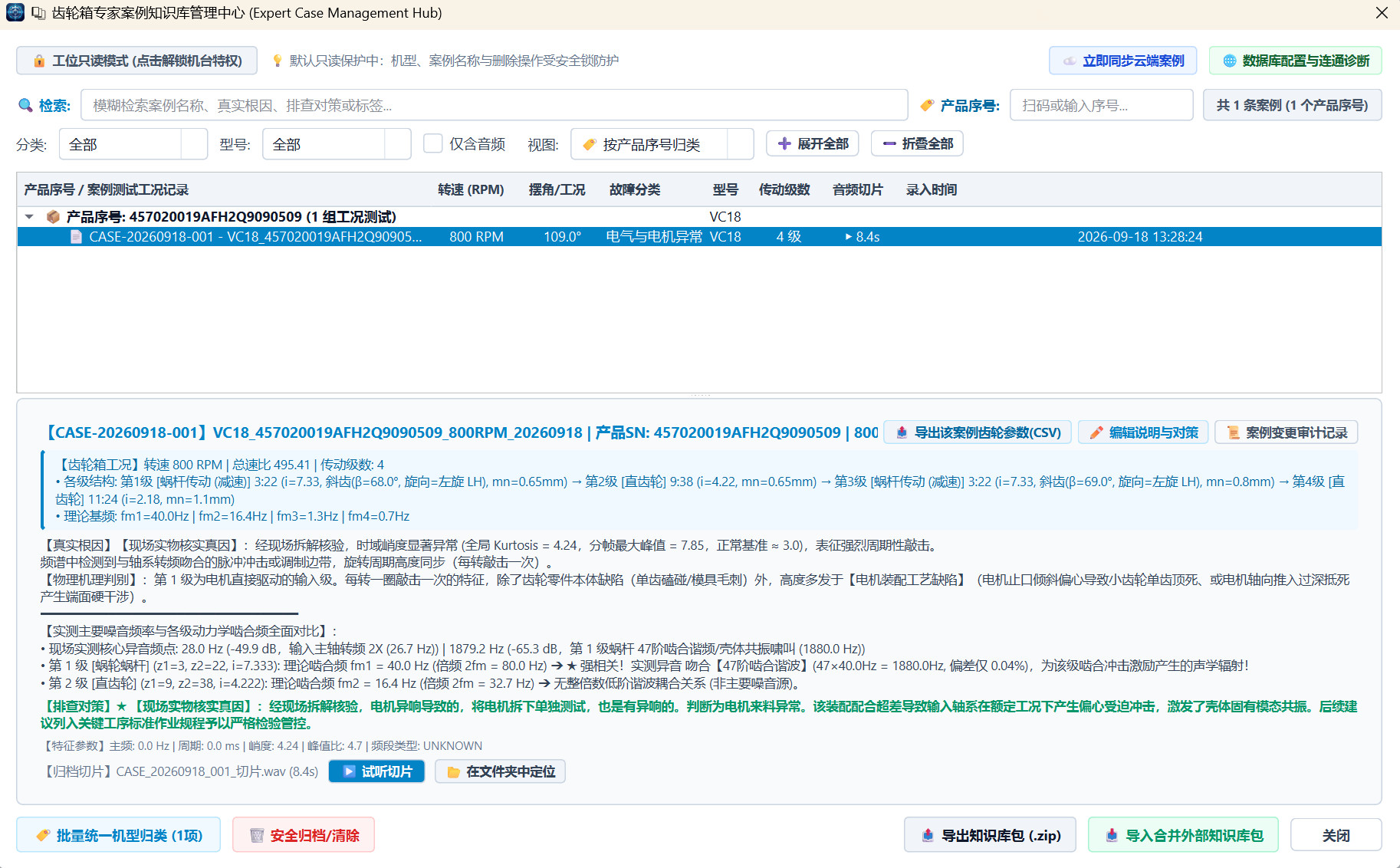

图 4：专家案例库管理中心 —— 支持云端/本地质检案例检索、波形复现、多工位对齐与一键调阅分析

三、 真实工程实战案例：某高精微型多级减速执行器敲击异音闭环诊断

以下展示 ANSV Gear-NVH 在某型高精微型多级复合减速执行器（整机总减速比 495.407，内部采用“2 级蜗杆副 + 2 级圆柱齿轮副”复合减速）敲击异音专项评估中的真实闭环诊断过程：

1. 被测执行器运动学传动参数全景

[无刷电机本体] (极对数: 2, 额定: 800~1900 RPM)
      │
      ▼ (第 1 级: 蜗杆副 1 / 29, 减速比 29.000)
[中间双联轴 1]
      │
      ▼ (第 2 级: 蜗杆副 1 / 21, 减速比 21.000)
[中间双联轴 2]
      │
      ▼ (第 3 级: 渐开线圆柱齿轮副 23 / 19, 减速比 0.826)
[中间齿轮轴 3]
      │
      ▼ (第 4 级: 输出大齿轮副 19 / 20, 减速比 1.053)
[执行器终端摆角输出轴] (整机总速比: 495.407)

2. 变频追踪实测：确凿锁定 1X 转频输入端冲击

ANSV 工程诊断团队在被测执行器 800、1200、1500、1900 RPM 四种转速下采集声学信号，并由工作站自动解调：

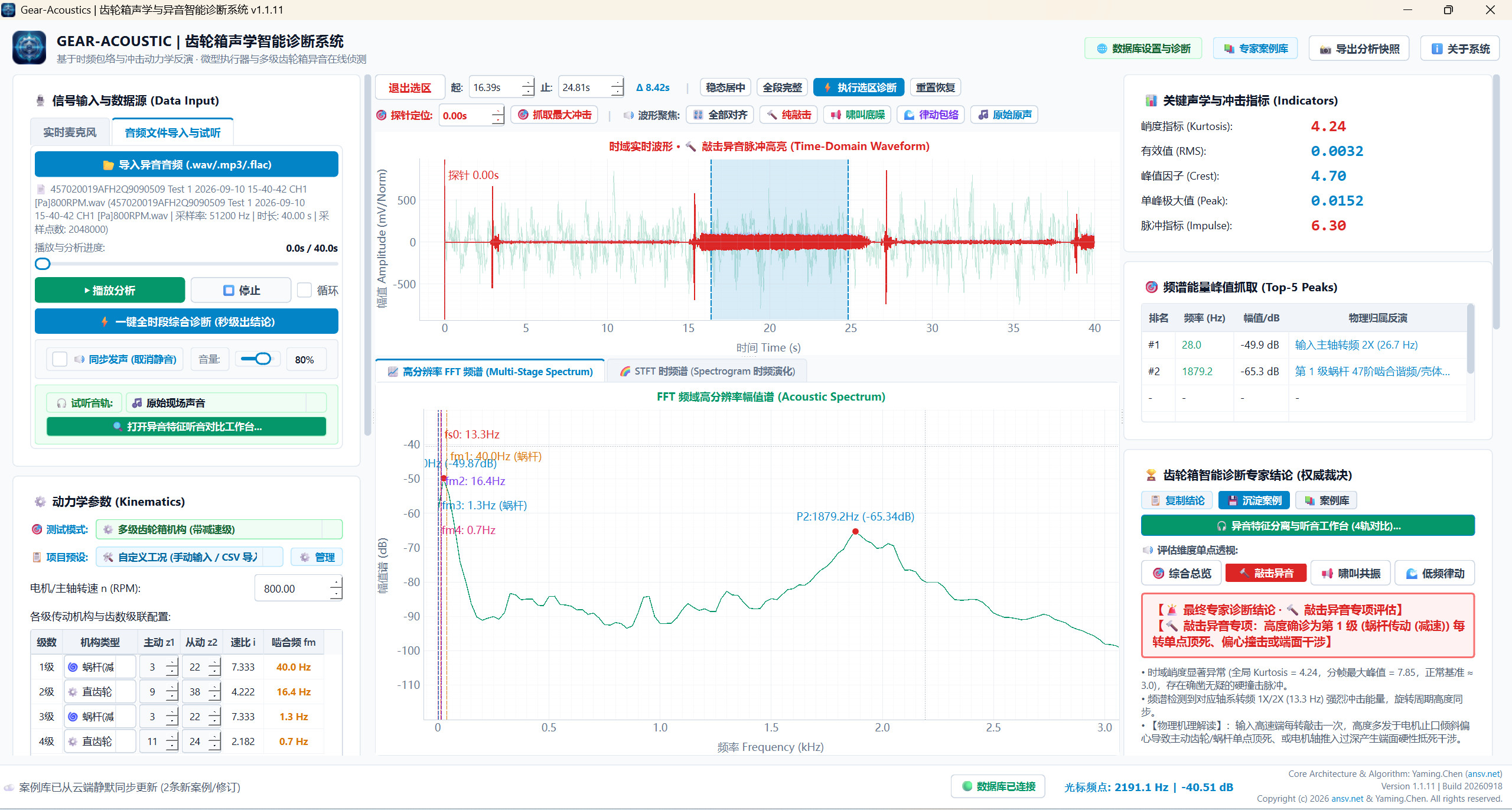

图 5：800 RPM 低速工况下软件实测图谱 —— 确凿捕获 13.3 Hz (1X) 输入轴转频冲击与峭度异常 (峰值峭度达 7.85)

3. 动力学机理解耦：为什么 100% 确诊在第 1 级输入端？

1. 转速 1:1 严格线性追踪（数学铁证）： 在 $800 \to 1200 \to 1500 \to 1900\,\text{RPM}$ 变频运行中，实测冲击能量峰值从 $13.3\,\text{Hz} \to 20.0\,\text{Hz} \to 25.0\,\text{Hz} \to 31.7\,\text{Hz}$ 同步线性漂移，频率比值恒等于 1.00。这是输入主轴每转一圈产生且仅产生一次机械碰撞的绝对物理判据。
2. 下游传动级彻底排除： 若异音由下游齿轮损坏引起，根据速比计算，第 2 级双联齿轮轴频仅 $2.73\,\text{Hz}$、第 3 级仅 $0.65\,\text{Hz}$、第 4 级仅 $0.04\,\text{Hz}$。实测中完全不存在上述低频为主导的冲击波形，下游级被物理规律一票否决排除！
3. 时域非线性硬冲击特性： 正常健康减速箱平稳运转时，高斯随机背景噪声时域峭度基准约为 $3.0$。实测数据中全局峭度高达 4.28 ~ 5.48，分帧峰值达 7.85，证明齿轮箱内部存在能量高度集中的瞬态硬撞击。

4. 纯无刷电机（脱开齿轮箱）专项测试与结论闭环修正

为彻底查清异音源头，排除齿轮箱装配耦合与箱体空腔共振的干扰，工程团队将电机完全从减速箱中脱开，在完全无负荷的纯电机单机状态下，使用系统的【纯电机单体测试模式】进行严密解调：

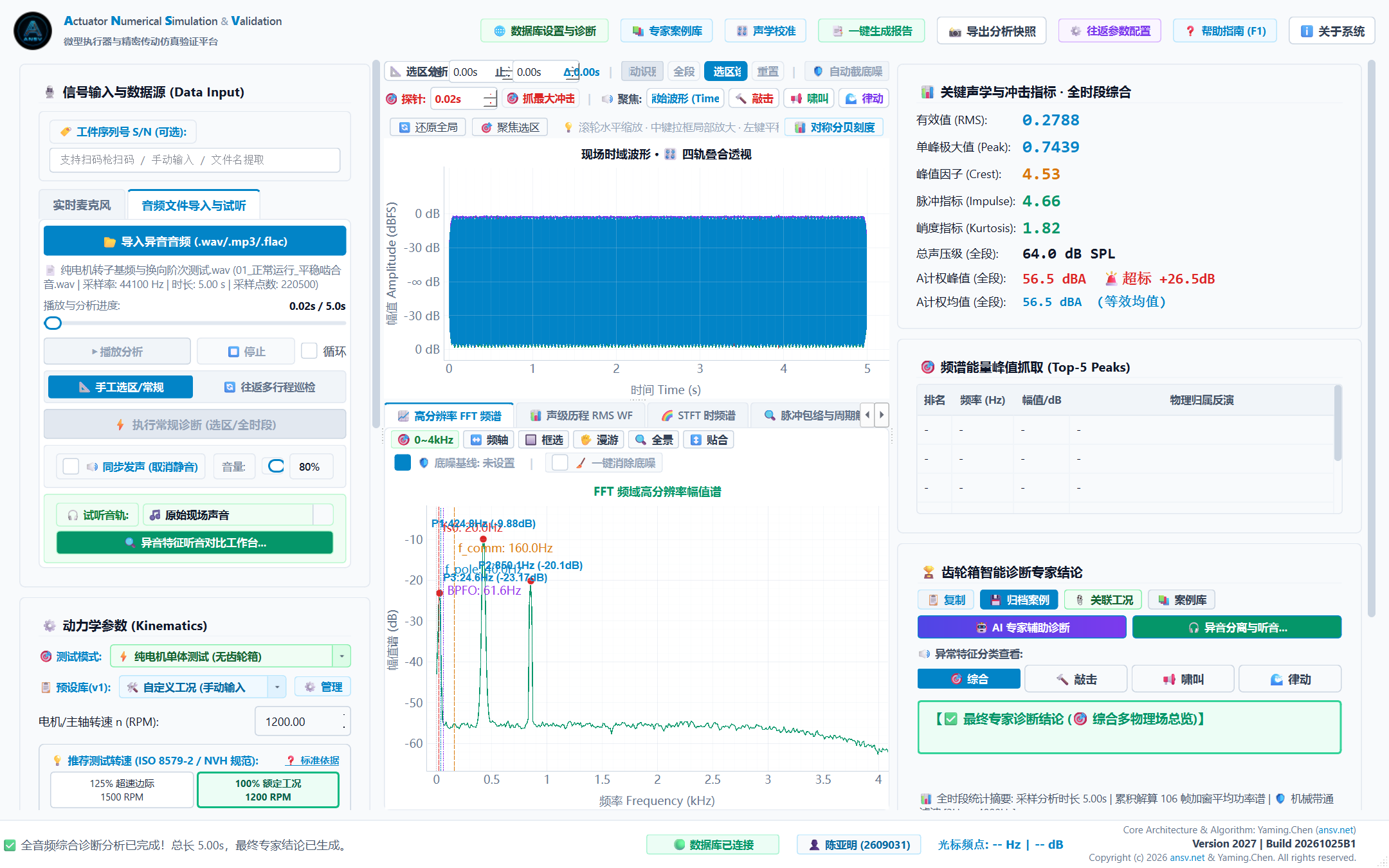

图 6：真实闭环案例中纯电机测试模式验证 —— 脱开齿轮箱后，精准解调捕获电机转子固有 74.1 ms (13.5 Hz) 单圈 1X 机械脉冲与微型深沟球轴承特征

5. 综合归因与权威确诊结论（避免数万元开模成本浪费）

• 根本性物理结论明确：
  • 异音的物理发源地 100% 确认为无刷电机本体内部固有 1X 脉冲（换向器单片微凸、碳刷跳拍或转子轴向窜动碰擦）；
  • 减速齿轮箱彻底平反：齿轮箱各级齿轮不存在本发性加工或齿形设计硬缺陷！
• 物理传播链条完全闭环： 电机在组装前就已存在该微弱脉冲。组装入箱体后，电机轴与第 1 级主动蜗杆形成刚性约束，电机内部微弱撞击能量激发了轴系与薄壁塑料壳体的高频共振，齿轮箱充当了“受迫振动与声学共鸣放大器”（峭度由 2.76 放大至 4.28~5.48）。
• 工程落地整改价值： 指导制造团队优先实施电机装配重新对中、微调止口垂直度并确保保有 0.15~0.30 mm 自由轴向窜动间隙，避免了数万元盲目开模改模费用与长达数月的推诿扯皮！

四、 软件下载与快速上手

本系统采用纯绿色便携免安装设计，无需安装 Python 环境，无需配置任何环境变量，解压即可运行：

1. 下载安装包： 前往 GitHub Releases 官方发布页或百度网盘下载最新版本： 👉 点击前往 Releases 下载页面 👉 百度网盘高速下载直达 (Gear_Acoustic_App_v2027.zip) （提取码: ANSV）
2. 解压运行： 下载 Gear_Acoustic_App_v2027.zip（或 ANSV_Gear_NVH_2027_Full_Setup.zip）并解压到常用工作目录（如 D:\ANSV_GearNVH 或桌面）；
3. 双击启动： 双击目录中的 Gear_Acoustic_App.exe 即可毫秒级启动工作站，直接进入工作台浏览界面；
4. 创建桌面快捷方式（推荐）： 首次启动后，点击主界面右上角的【关于系统】按钮，在弹窗中点击【创建桌面快捷方式】，系统将自动在 Windows 桌面生成专属高科技工业矢量图标的快捷方式，方便日常工作一键直达。

   💡 工作站支持直接进入工作台浏览界面。随时按 F1 键即可唤起内置专业使用指南与实战案例；点击右上角【❓ 帮助指南 (F1)】可随时查阅。

📌 电脑配置要求：

• 操作系统：Windows 10 / Windows 11 (64-bit)
• 硬件要求：Intel Core i3 或更高 / 4GB 内存 / 500MB 可用硬盘空间
• 屏幕显示：支持普通高清屏（$1920 \times 1080$）及 2K/4K 高分屏（支持 125%、150%、200% 缩放自适应，图标极致清晰）
• 声卡与传感器支持：支持任何 DirectSound / WASAPI 标准声卡，原生适配工业测量级传声器 (USB/Line-In) 与 IEPE 振动加速度采集仪

五、 商业合作模式与授权体系

1. 标准授权方案与资费体系

为满足不同规模制造企业、电机/齿轮箱供应商、质检产线与研发专家的灵活需求，提供极简高效的商业合作与授权方案：

2. 专项技术支持与合作服务通道

ANSV Gear-NVH 2027 不仅是一款工业级声学与振动测试分析软件，更凝聚了微型执行器与精密传动一线工程实战经验。除标准软件授权外，常年为电机、减速器、车载执行器及精密机械制造企业提供以下专项技术支持：

• ⚡ 单次远程异音确诊与 8D 诊断报告服务（急需排查定责推荐）：
  针对批量试产、终端客诉或装车路试中突发的敲击跳拍、高频挤压啸叫、侧隙打齿等偶发异音，客户只需提供 3~10 秒现场录音或加速度计振动波形，24 小时内快速响应。通过微观时频深度解调与运动学反演，精准输出机理确凿的专业 8D 诊断报告，明确界定责任归属（电机换向跳拍 vs 齿轮齿形齿向缺陷），避免数万元盲目修模与跨部门推诿。

• 🛠️ 车间质检台架软硬件选型与测试对接指导：
  为制造企业车间常态化下线抽检、离线测试工位提供测量级传声器/加速度传感器选型推荐、低噪隔音工装制作建议、工业专用工控机预装及定制测试对接建议。

• 🎓 高校与科研院所扶持计划：
  为微特电机、机械传动、车辆工程、机械电子与声学振动相关高校重点实验室与科研院所提供专属教育优惠与学术授权支持，扶持青年学者与研究生科研攻关。

3. 极速激活步骤

步骤 1: 下载解压并双击启动主程序 Gear_Acoustic_App.exe，直接进入工作台浏览界面
   │
   ▼
步骤 2: 点击右上角【关于系统】或在首次导入计算时，点击【复制机器码】(如: GA-98F2-3A1B-2026)
   │
   ▼
步骤 3: 扫描微信二维码或发送邮件，申请 7 天全功能体验试用码或商业授权激活码
   │
   ▼
步骤 4: 将收到的激活码粘贴至软件输入框，点击【立即激活授权】，秒级解锁高精动力学诊断与计算！

六、 硬件选型与测试规范推荐

为了在工业现场与实验台架上获得最佳信噪比与精准的频域表现，建议搭配专业声学/振动采集设备：

测点布置工程建议：

1. 传声器距离：声学测量传声器建议正对齿轮箱啮合区壳体，距离表面 30mm ~ 100mm 最佳，避免气流直吹；
2. 背景降噪：对于高噪音车间，建议制作简单吸音海绵隔音罩包裹被测执行器，或优先选用壳体振动加速度计直接接触测量；
3. 稳态工况采样：建议在机构转速达到设定稳定转速后，采集 3 ~ 10 秒 音频样本，以保证获得足够且平稳的旋转周期。
