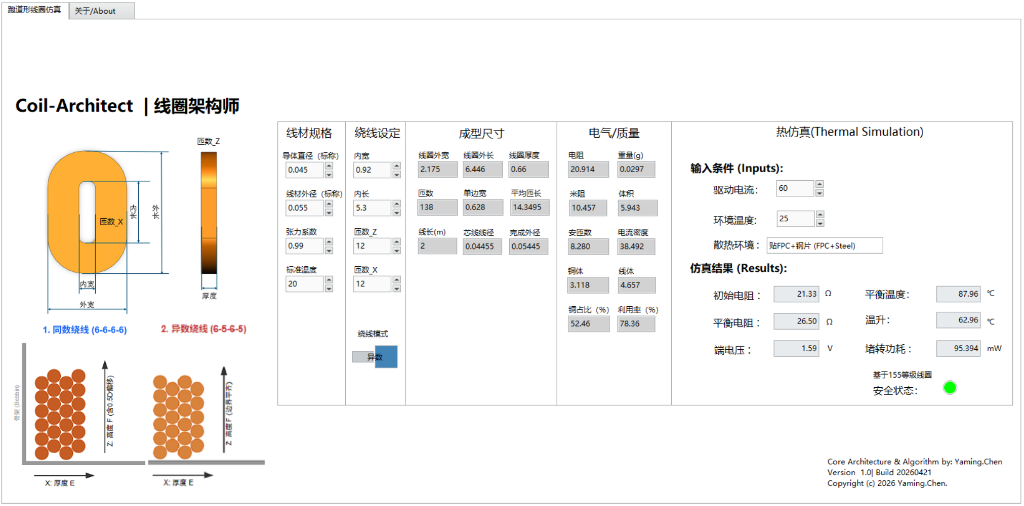

🖥️ 工业级桌面离线工作台架构 LabVIEW
多线程脱机批处理 (DOE) 全谱系热阻动力学 产线实测数据闭环
Coil-Architect Desktop

在严苛量产研发中,为满足海量参数空间敏感度扫描(DOE)与实测数据流闭环对齐,本站构建了基于 LabVIEW 架构的离线工程工作台。若高校科研团队或工程同仁在脱机算法部署与机电热对标方面有探讨意向,欢迎邮件深入交流。

✉️ 探讨离线架构与工程对标

Coil-Architect 仿真平台官方使用手册与量产级 DFM 校验指南

1. 平台概述 (Platform Overview)

Coil-Architect 是专为微型精密电磁执行器(如线性振动马达 LRA、摄像头执行器 VCM/OIS)研发打造的数字孪生几何与电气解算看板。平台旨在帮助硬件及仿真工程师在研发初筛阶段,通过输入几何拓扑与排线工艺参数,在毫秒级内精确预测线圈的直流冷态阻抗(\(R_{20}\))、测试态初始阻抗(\(R_{init}\))、热态平衡阻抗(\(DCR_{hot}\))、铜线有效动质量(自动兼容 mg / g 单位)、槽满率,并对线圈温升及量产制造可行性进行自动化 DFM 拦截。

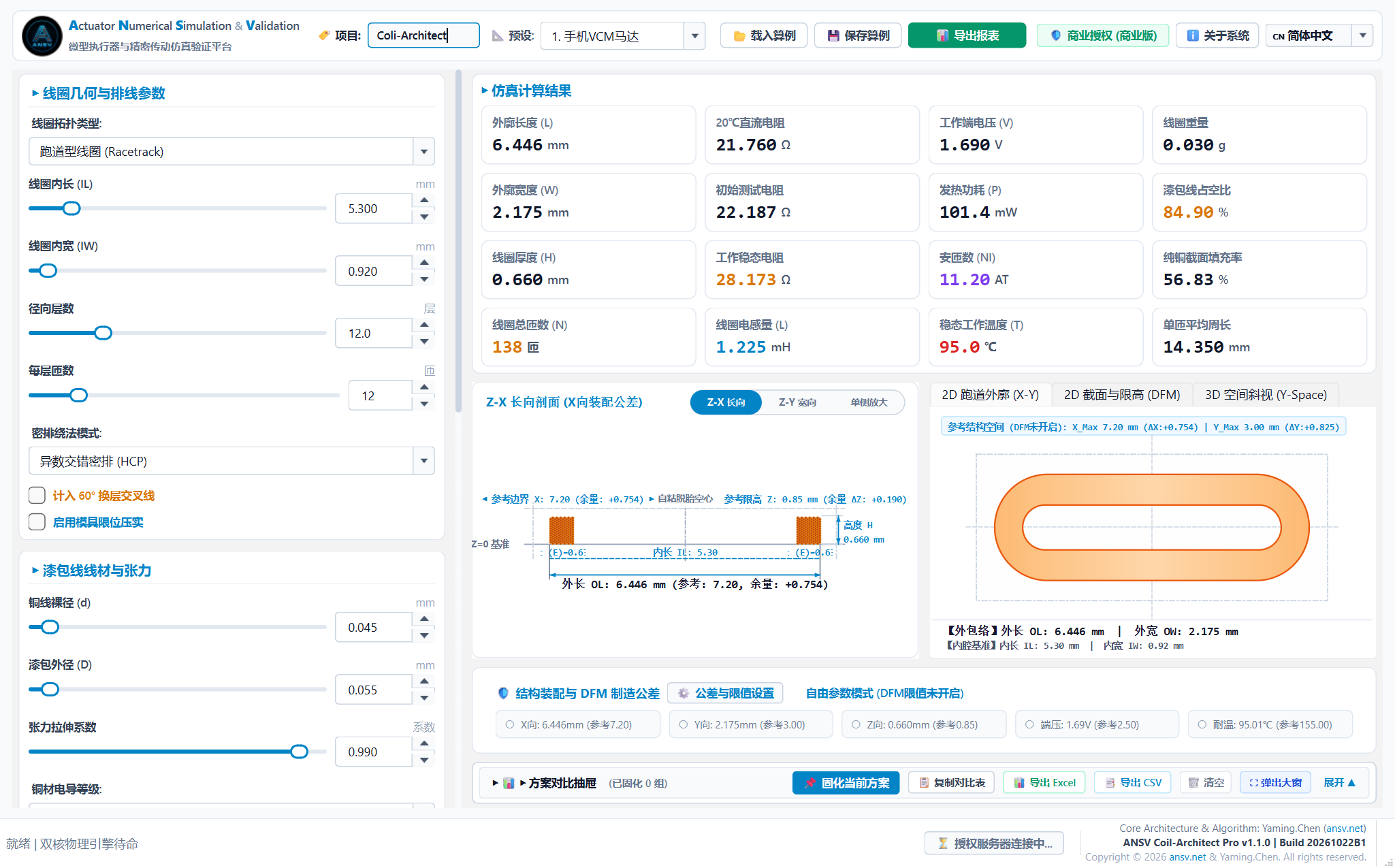

公开版界面输入与输出

界面输入单位公开版说明
线圈内长、线圈内宽mm定义跑道型线圈内廓几何。
绕线径向厚度 I、绕线轴向匝数 J层 / 匝可调整;决定外廓尺寸、Z 向厚度与有效成型匝数。
绕线排法模式可选择异数模式或同数模式。
标称铜裸径、标称最大外径mm裸铜径可调整;公开基准设为“裸铜径 + 0.01 mm”标准漆膜最大外径。
绕线张力拉伸系数公共基准为 0.99 伸长系数。
环境温度、测试驱动电流、安装散热环境°C / mA / —全开放调节!支持 10°C~85°C 环境温度、0~500mA 驱动电流以及自然对流/封闭模组/强迫风冷等对流环境切换。
X / Y / Z 向结构空间mm可调整;用于在线 DFM 装配边界校验。
界面输出单位解读方式
实际外廓长度、实际外廓宽度、Z 向占位高度mm与 X / Y / Z 向结构空间共同判断装配干涉风险。
有效成型匝数、20℃本征冷态电阻、线圈有效动质量匝 / Ω / mg (或 g)绕组核心电气与质量指标(微型线圈显示 mg,重型/大线圈 ≥1000mg 时自动切为 g)。
绕线区漆包线占空比、微观纯铜空间填充率%用于比较窗口利用率与量产绕线可行性。
工程装配空间与安全卡控显示 X / Y / Z 空间、驱动端电压过载(>2.8V)与极限结温(>110°C)的在线告警状态。
测试态初始电阻、热态平衡电阻、所需端电压、稳态极限结温Ω / Ω / V / °C全开放实时解算!精确显示输入环境温度下的初始电阻、热平衡增阻电阻、端电压与稳态线圈温度。

2. 核心输入参数物理拓扑映射 (Core Input Parameter Mapping)

在滑动首屏仿真操作面板的控制轴时,其物理量与具体的绕线工艺映射如下:

  • 长轴 (\(a\)) 与短轴 (\(b\)):定义跑道型/矩形线圈的外部空间包络。其中,长轴直边段通常为电磁力有效切割区域(洛伦兹力贡献区),输入时系统会自动启动几何合法性校验(必须满足 \(a > b\))。
  • 排线层数 (\(I\)) 与单层匝数 (\(N\)):决定线圈的电磁励磁总安匝数。该组合不仅直接影响磁动势 & 决定厚度。
  • 名义线径 (\(d\)) 与漆膜补偿:计算电阻与满孔率。会自动修正张力导致的拉伸减薄率。

3. 量产级 DFM 失效拦截红线 (Manufacturing DFM Guardrails)

传统仿真仅输出纯数学计算值,本平台内置了量产工艺经验图谱,当输入的几何参数触碰极限工艺边界时,控制面板将自动触发“红灯预警”并实行硬性拦截:

🔴 X/Y 向:装配结构干涉警告 (Structural Interference)

  • 触发物理机制:跑道型线圈的径向外轮廓尺寸(由绕线层数与层间骨架间隙累加决定)超出电子产品机壳内部的预留让位槽。
  • 工艺后果:直接导致线圈在模组线装配时无法下压入壳,或在交变震动中与机壳侧壁发生硬硬碰撞。

🔴 Z 向:永磁体运动干涉警告 (Magnet Interference)

  • 触发物理机制:微型线性振动马达中,稀土永磁体通常布置在线圈的厚度方向(Z向)。若绕线匝数过多或绕线分层爬升高度(Layer Climbing)失控,将导致线圈最终叠层总高度超标。
  • 工艺后果:在线圈顶部加上量产胶水膨胀系数(通常计入 1% 空间余量)后,多余的厚度会强行压迫磁路气隙,导致动子(振子组件)直接卡死或在跌落测试中发生毁灭性砸伤。

🔴 热与驱动:绝缘崩溃与端电压饱和警告 (Thermal & Voltage Saturation)

  • 触发物理机制:当驱动电流较大或散热条件受限时,隐式热电对流迭代求得的稳态线圈温度 \(T_{final} \ge 110^\circ\text{C}\),或所需驱动端电压 \(V_{term} > 2.80\text{V}\)。
  • 工艺后果:高温将导致漆包线绝缘层或自粘层软化崩溃致使匝间短路;端电压超标将导致马达驱动 IC(Driver IC)输出饱和剪顶,失去线性驱动能力。

4. 工艺灵敏度调优决策矩阵 (Process Sensitivity Tuning Matrix)

当工程师在调试参数遇到系统报红(干涉或饱和)时,本工作台提供以下总工级的工艺对冲路径,指导用户进行参数闭环优化:

诊断报警提示涉及物理轴向涉及严重度最优解工艺调优路径
结构件碰擦 / 包络超标X / Y 轴径向高(装配致死项)1. 降低排线层数 \(I\),适当增加单层匝数 \(N\)
2. 评估高空间利用率材质(如特种方线/扁线替代圆线)
3. 在保证励磁的前提下更换更细的线径。
磁路气隙压迫 / 动子卡死Z 轴轴向高(运行致死项)1. 削减单层匝数 \(N\) 以控制分层爬升高度
2. 优化绕线张力,减小层间死区
3. 调小结构 R角补偿,压缩厚度公差。
端电压饱和风险 (电气报红)电气回路中(驱动饱和项)1. 检查直流电阻是否超标(可能触碰驱动 IC 电压轨上限)
2. 适当削减总匝数(减少铜线回路总长度)以换取安全电阻区间值。

5. 线圈仿真与线圈匝数计算的核心算法与数学模型 (Mathematical & Physical Core)

在进行电磁线圈仿真线圈匝数仿真时,本平台基于解析几何与电磁机电本征方程构建了多层绕组计算矩阵:

  • 线圈有效成型总匝数计算公式: $$\text{Total Turns } N_{\text{total}} = \sum_{k=1}^{I} J_k = I \times J \quad (\text{同数模式})$$ 在异数排法模式下,由于奇偶层交错排布,奇数层与偶数层匝数略有差异,系统将自动进行空间几何密集堆叠修正(Hexagonal Close Packing Correction)。
  • 20℃ 本征冷态直流电阻(\(R_{20}\))解算: $$R_{20} = \rho_{20} \cdot \frac{L_{\text{total}}}{A_{\text{cu}}} = \rho_{20} \cdot \frac{\sum_{i=1}^{I} 2\cdot[(a + 2i\cdot d_{\text{out}}) - (b + 2i\cdot d_{\text{out}})] + \pi (b + 2i\cdot d_{\text{out}})}{\frac{\pi}{4} d_{\text{bare}}^2 \cdot \eta_{\text{stretch}}}$$ 其中 \(\rho_{20} \approx 1.724 \times 10^{-8}\,\Omega\cdot\text{m}\) 为纯铜电阻率,\(\eta_{\text{stretch}}\) 为张力拉伸面积修正系数。
  • 热态增阻与隐式焦耳热平衡温度: $$R(T) = R_{20} \cdot [1 + \alpha_{\text{cu}} (T - 20^\circ\text{C})], \quad P_{\text{loss}} = I_{\text{rms}}^2 \cdot R(T) = h \cdot A_{\text{surface}} \cdot (T_{\text{final}} - T_{\text{ambient}})$$

6. 线圈仿真与线圈设计常见问题解答 (FAQ)

Q1: 如何使用本工具进行线圈匝数仿真与排线层数优化?

在输入面板中调整“线圈内长/内宽”,随后滑动“绕线径向厚度(层数 \(I\))”与“绕线轴向匝数(\(J\))”,系统将实时计算出线圈的总成型匝数、实际外廓尺寸(X/Y/Z)与直流电阻。若触发红色干涉告警,可通过减少层数并增加轴向匝数,或更换更细线径来完成最佳设计收敛。

Q2: 跑道线圈仿真与矩形/圆形电磁线圈在计算上有何不同?

跑道型线圈(Racetrack Coil)由两个平行直边段和两侧半圆弧组成。在微型线性马达中,直边段承担主要安培力切割作用,而圆弧段决定转弯处的绝缘堆叠厚度。本仿真工具内置了精密跑道几何解析积分,计算精度显著优于传统简单等效矩形估算。

Q3: 为什么电磁线圈仿真必须同时评估直流电阻与瞬态温升?

线圈在连续大电流驱动下会产生焦耳热(\(P = I^2 R\)),铜的电阻温度系数为 \(+0.393\%/^\circ\text{C}\)。当线圈温度升高时,电阻显著增大,导致驱动端电压饱和、电磁推力衰减,严重时会引起自粘漆包线绝缘层融化失效。因此,电磁-热耦合仿真是确保量产可靠性的关键环节。


7. 制造免责声明与多物理场实验对标

  1. 模型收敛边界:本平台核心前端算法基于各向同性几何模型与经验修正系数构建,旨在提供低成本、秒级的参数初筛与趋势评估。
  2. 量产定型建议:在线版快速 DFM 拦截通过后,针对高阶的非线性磁路饱和、交变连续大电流工作下的瞬态热失控预测,建议联系平台作者进行企业级集总参数热-电-磁强耦合矩阵模型的定制化 FEA 有限元联合工程对标。
