REGULAR💡 本章导读：本章为《齿轮传动与减速机工程设计手册》基础篇。结合 3D 动态演示与结构拓扑，系统解构 8 大齿轮家族的物理结构、力学特征、几何参数与工程选型决策矩阵。
1. 齿轮传动分类拓扑
┌── 1. 直齿圆柱齿轮 (Spur Gear)
├── 2. 斜齿圆柱齿轮 (Helical Gear)
┌── 平行轴传动 ─┤
│ └── 3. 人字齿轮 (Herringbone Gear)
│
│ ┌── 4. 直齿锥齿轮 (Straight Bevel Gear)
齿轮传动几何分类 ─┼── 相交轴传动 ─┼── 5. 弧齿/准双曲面锥齿轮 (Spiral Bevel / Hypoid Gear)
│
│ ┌── 6. 蜗轮蜗杆 (Worm & Worm Wheel)
└── 交错轴传动 ─┼── 7. 内齿轮与行星轮系 (Internal Gear)
└── 8. 齿轮齿条 (Rack & Pinion)
2. 8 大常见齿轮家族全景拆解与动态图

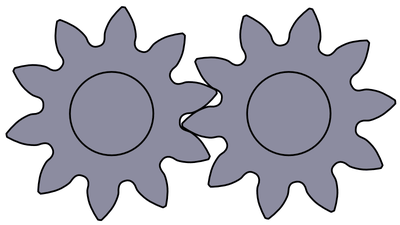

(1) 直齿圆柱齿轮 (Spur Gear)
直齿圆柱齿轮是结构最简单、历史最悠久的齿轮形式。其轮齿平行于旋转轴线，分布在圆柱体外表面。
- 力学特征：
- 轮齿平行于旋转轴线，在平行轴传动中，啮合线平行于轴线。
- 传动时仅产生切向圆周力 $F_t$ 和径向力 $F_r$，轴向力 $F_a = 0$。
- 核心优点 (Pros)：
- 🟢 结构简单与低成本：制造工艺非常成熟（普通滚齿/插齿即可完成），不需要复杂的 CNC 多轴联动加工，成本在所有齿轮中最低。
- 🟢 无轴向推力 (No Axial Thrust)：由于 $F_a = 0$，轴承选择极其简单（仅需普通的深沟球轴承或滑动轴承即可支撑），不会对轴承产生轴向挤压，降低轴系设计复杂度。
- 🟢 高传动效率：纯滚动成分高，单级传动效率高达 $98\% \sim 99\%$，机械损耗极小。
- 🟢 便于滑动换挡：轮齿方向与轴向一致，非常适合作离合齿轮或手动变速箱中的滑动齿轮。
- 核心缺点与工程限制 (Cons)：
- 🔴 啮合冲击与噪声大：轮齿在啮合瞬间是全齿宽突然接触并突然脱离，属于线接触点突变，易产生机械冲击与高频噪声（高速时极为明显）。
- 🔴 重合度较低：端面重合度通常在 $1.2 \sim 1.6$ 之间，承载能力不如斜齿轮。
- 典型工程应用场景：
- 汽车传动：手动挡汽车的倒车档（Reverse Gear，挂倒挡时闻其“嗡嗡”声即为直齿轮噪声）、钟表轮系。
- 自动化与微型驱动：3D 打印机挤出机齿轮、电动工具减速箱、钟表齿轮、低速工业减速机。

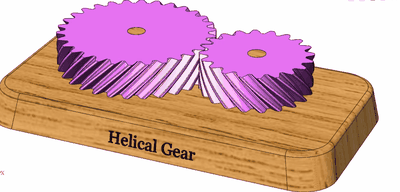

(2) 斜齿圆柱齿轮 (Helical Gear)
将直齿轮的齿向倾斜一个角度（分度圆螺旋角 $\beta$），实现渐进式咬合。
🌐 螺旋角 $\beta$、法截面 $n-n$ 与【当量齿轮 $z_v$】几何推导
斜齿轮由于齿向倾斜了分度圆螺旋角 $\beta$，产生法截面（Normal Section $n-n$）与端截面（Transverse Section $t-t$）的区别。为了确定斜齿轮的齿形系数 $Y_F$、防根切最少齿数与切齿刀具，工程上引入了假想的当量齿轮 (Equivalent Virtual Spur Gear) 概念：
- 法截面椭圆与曲率半径 $\rho$：法截面 $n-n$ 切割分度圆柱面得到一椭圆（长半轴 $a = \frac{r}{\cos\beta}$，短半轴 $b = r$）。在椭圆节点（短轴端点 C）处的曲率半径为 $\rho = \frac{r}{\cos^2\beta} = \frac{d}{2\cos^2\beta}$。
- 当量齿数公式推导：以该曲率半径 $\rho$ 为分度圆半径、法向模数 $m_n$ 为模数建立假想直齿圆柱齿轮，其当量齿数 $z_v$ 表达为： $$z_v = \frac{2\rho}{m_n} = \frac{d}{m_n \cdot \cos^2\beta} = \frac{m_t \cdot z}{m_n \cdot \cos^2\beta} = \frac{z}{\cos^3\beta}$$
- 显著降低根切最少齿数：直齿轮不发生根切的最少齿数为 $z_{\min} = 17$；而斜齿轮不根切的最少齿数降为 $z_{\min} = 17 \cdot \cos^3\beta$。例如，当 $\beta = 20^\circ$ 时，$\cos^3(20^\circ) \approx 0.83$，实际齿数只需 $z \ge 14$ 齿即可不发生根切！
📊 斜齿轮 vs 当量齿轮 几何参数对照表
| 几何参数 | 斜齿轮 (Helical Gear) | 当量齿轮 (Equivalent Virtual Gear) | 物理工程意义 |
|---|---|---|---|
| 模数 (Module) | 法向模数 $m_n$ | $m_n$ | 刀具加工与强度计算基准 ($m_t = \frac{m_n}{\cos\beta}$) |
| 齿数 (Teeth) | 实际齿数 $z$ | 当量齿数 $z_v = \frac{z}{\cos^3\beta}$ | 用于查取齿形系数 $Y_F$ 与应力修正系数 $Y_S$ |
| 螺旋角 (Helix Angle) | 螺旋角 $\beta$ | $\beta = 0^\circ$ (相当于直齿轮) | $\beta$ 越大，端面重合度 $\varepsilon_\beta$ 越大，运转越静音 |
| 压力角 (Pressure Angle) | 法向压力角 $\alpha_n = 20^\circ$ | $\alpha = 20^\circ$ | 标准刀具法向压力角，端面压力角 $\tan\alpha_t = \frac{\tan\alpha_n}{\cos\beta}$ |
| 齿顶高系数 | $h_{an}^* = 1.0$ | $h_a^* = 1.0$ | 标准全齿高计算基准 |
| 顶隙系数 | $c_n^* = 0.25$ | $c^* = 0.25$ | 齿根与齿顶间的径向清角间隙 |
| 不根切最少齿数 | $z_{\min} = 17 \cdot \cos^3\beta$ | $z_{vmin} = 17$ | 螺旋角 $\beta$ 可有效防止小齿数齿轮根切 (通常 $z \ge 14$) |
- 力学特征：
- 轮齿倾斜分布在圆柱体上，与旋转轴线成螺旋角 $\beta$。
- 啮合时产生切向力 $F_t$、径向力 $F_r$ 以及轴向推力 $F_a = F_t \cdot \tan\beta$。
- 核心优点 (Pros)：
- 🟢 啮合平顺与极低噪声：轮齿接触线由点变线、渐进式啮合，消除了突然冲击，高速运转极其平稳静音。
- 🟢 高承载能力：总重合度等于端面重合度与轴向重合度之和（$\varepsilon_\gamma = \varepsilon_\alpha + \varepsilon_\beta$），同时咬合的齿数更多，相同尺寸下承载能力比直齿轮提高 30% 以上。
- 🟢 高传动效率：效率仍高达 $97\% \sim 98\%$。
- 核心缺点与工程限制 (Cons)：
- 🔴 存在巨大的轴向推力 (Axial Thrust Force)：轴向力 $F_a$ 试图将齿轮沿轴向推开，必须配置圆锥滚子轴承或推力球轴承，增加了支撑结构与轴承成本。
- 🔴 制造与装配公差敏感：需要专门的斜齿滚刀，法向与端面参数换算复杂，装配时需精准对齐。
- 典型工程应用场景：
- 汽车与交通：汽车主变速箱前速档（1~6 档）、新能源汽车电驱动减速箱、高铁主减速器。
- 工业重载：风力发电增速齿轮箱、通用工业重载减速机、压缩机。

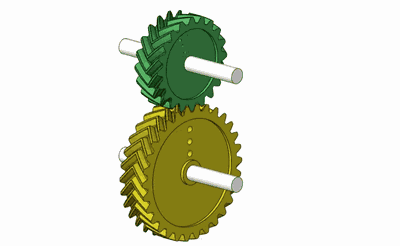

(3) 人字齿轮 (Herringbone / Double Helical Gear)
由左右对称、螺旋角相反的两个斜齿轮拼接而成，呈现“V”字形齿向。
- 力学特征：
- 左右两端产生的轴向力在齿轮轮毂内部完全自我抵消（Net $F_a = 0$）。
- 核心优点 (Pros)：
- 🟢 自抵消轴向力：彻底解决了斜齿轮的轴向推力痛点，轴承支撑结构回归简单化。
- 🟢 超高承载与极佳稳定性：兼具斜齿轮的高重合度、高强度和平顺性，能承受极端重载与巨大冲击。
- 核心缺点与工程限制 (Cons)：
- 🔴 加工难度与成本极大：传统的切齿方法需要留有退刀槽；无退刀槽人字齿轮需要专用的切齿机床（如 Sykes 齿轮加工法），加工极为困难，价格极其昂贵。
- 🔴 轴向浮动要求：装配时一对人字齿轮中至少有一个必须允许微量轴向浮动，以自行平衡左右两边的载荷分布。
- 典型工程应用场景：
- 重型工业：大型船舶主推进减速箱、采矿机械、重型轧钢机、高压人字齿轮泵。

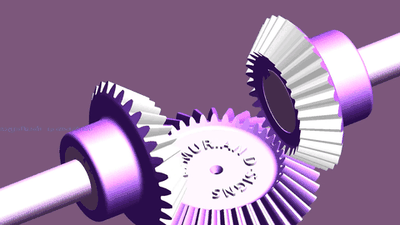

(4) 直齿锥齿轮 (Straight Bevel Gear)
齿廓沿着节圆锥母线分布，用于相交轴（通常呈 90° 夹角）动力转向。
- 力学特征：
- 节锥顶点重合于相交轴交点。传递动力时产生圆周力 $F_t$、径向力 $F_r$ 和沿圆锥轴线方向的轴向力 $F_a$。
- 核心优点 (Pros)：
- 🟢 实现相交轴动力转向：在紧凑空间内完成 90° 动力方向改变。
- 🟢 计算与加工相对标准化：比弧齿锥齿轮结构简单，适合中低速转向传动。
- 核心缺点与工程限制 (Cons)：
- 🔴 啮合冲击与高速限制：与直齿圆柱齿轮类似，轮齿全宽突然咬合，高速旋转时噪声大、冲击明显，不宜用于高线速度场景。
- 🔴 对中要求高：两轴节锥顶点必须严格重合，对箱体加工孔正交度要求严苛。
- 典型工程应用场景：
- 通用机械：手摇钻、农用机械直角转向箱、手动分度头、简易差速器。

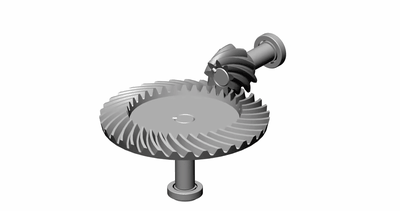

(5) 弧齿/准双曲面锥齿轮 (Spiral Bevel / Hypoid Gear)
弧齿锥齿轮具有弧形弯曲齿线；准双曲面齿轮 (Hypoid Gear) 进一步将两轴线交错偏置。
- 力学特征：
- 齿面在咬合过程中兼具沿齿向的滚动与强烈滑动，单位面积承载极高。
- 核心优点 (Pros)：
- 🟢 极致的静音与超高承载：重合度极大，啮合极其平稳，能承受极大的冲击载荷与扭矩。
- 🟢 降低整车重心（Hypoid 特性）：准双曲面齿轮允许主动偏置轴下移，使得后驱汽车的传动轴高度降低，增大了车内乘坐空间并降低了整车重心。
- 核心缺点与工程限制 (Cons)：
- 🔴 齿面胶合与磨损风险：剧烈的滑动摩擦极易引起齿面局部高温融焊胶合，必须使用含有极压抗磨添加剂的专用齿轮油（GL-5 级）。
- 🔴 加工与调整极其复杂：需要格里森（Gleason）或奥利康（Oerlikon）专用的数控切齿机床加工，装配垫片调整极其繁琐。
- 典型工程应用场景：
- 汽车与机器人：汽车后驱/四驱后桥主减速器与差速器、工业机器人关节直角传动。

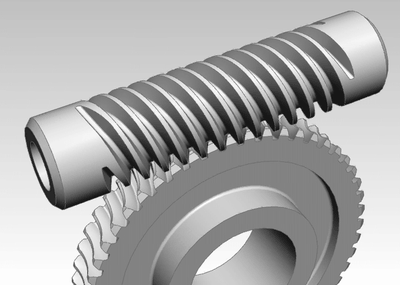

(6) 蜗轮蜗杆 (Worm & Worm Wheel)
螺杆状蜗杆与包络状蜗轮组成的 90° 空间交错轴传动。
- 力学特征：
- 相当于螺纹在齿廓上的连续推进，齿面间存在剧烈的相对滑动。
- 核心优点 (Pros)：
- 🟢 单级超大减速比：单级传动比即可轻松实现 $i = 10 \sim 100$，结构极其紧凑。
- 🟢 机械自锁功能 (Self-Locking)：当蜗杆导程角小于齿面摩擦角时，系统只能由蜗杆驱动蜗轮；当蜗轮反向驱动蜗杆时会自动锁死，极大提升了安全防护性。
- 🟢 运行极其平稳无噪声。
- 核心缺点与工程限制 (Cons)：
- 🔴 传动效率低与严重发热：齿面纯滑动摩擦导致效率低（通常仅 $50\% \sim 85\%$，高减速比下更低），大部分输入功率转化为热能，必须进行热平衡计算与安装散热片。
- 🔴 材料成本高：为了防止胶合磨损，蜗轮通常必须采用昂贵的**减摩青铜（如锡青铜 ZCuSn10Pb1）**制造。
- 典型工程应用场景：
- 安全升降机构：电梯升降机、建筑卷扬机（利用自锁防止重物坠落）。
- 精密与自动化：机械手表调时机构、汽车电动座椅/车窗升降调节器、阀门执行器。

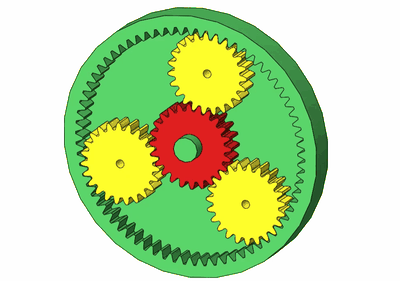

(7) 内齿轮与行星轮系 (Internal Gear)
轮齿分布在圆环内表面。与外齿轮啮合时，两轴的旋转方向相同。
- 力学特征：
- 内齿轮与外齿轮咬合时，两轴旋转方向相同。
- 核心优点 (Pros)：
- 🟢 结构极度紧凑：中心距短，能将外齿轮完全容纳在内部。
- 🟢 高接触强度与高重合度：内齿轮为凸凹齿廓接触（外齿轮为凸凸接触），接触应力小，承载能力高。
- 核心缺点与工程限制 (Cons)：
- 🔴 加工受限：无法使用标准的滚齿机加工，必须采用插齿（Shaping）或拉齿（Broaching）工艺。
- 🔴 可能发生干涉：设计不当时容易发生齿顶干涉或径向切入干涉。
- 典型工程应用场景：
- 复杂轮系：**行星齿轮减速箱（Planetary Gearbox）**的内齿圈、内啮合齿轮油泵、自动化摆线减速机。

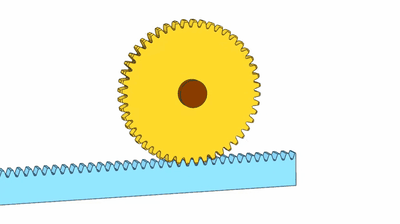

(8) 齿轮齿条 (Rack and Pinion)
小齿轮与平直齿条组合，齿条可看作分度圆半径无限大的圆柱齿轮。
- 力学特征：
- 将小齿轮的旋转运动精准转化为齿条的直线平移运动（或反向转化）。
- 核心优点 (Pros)：
- 🟢 旋转与直线运动高效转换：传动刚性极强，无积累传动误差（远优于同步带传动）。
- 🟢 行程可无限拓展：可以通过多根齿条拼接实现超长行程的直线定位传动。
- 核心缺点与工程限制 (Cons)：
- 🔴 反向间隙（Backlash）影响定位精度：齿侧隙会导致反向定位死区，高精度场景需要双齿轮消除间隙。
- 🔴 润滑与防护要求高：开式齿条易侵入灰尘颗粒造成磨损。
- 典型工程应用场景：
- 交通与工业：汽车转向机系统（Steering Rack）、数控龙门雕刻机/激光切割机 X/Y 轴直线驱动、山地齿轨铁路（Rack Railway）。
3. 8 大齿轮选型决策矩阵
| 齿轮类型 | 轴向相对位置 | 重合度 / 噪声 | 轴向力 $F_a$ | 单级传动效率 | 相对制造成本 | 核心应用场景 |
|---|---|---|---|---|---|---|
| 直齿圆柱齿轮 | 平行轴 | 较低 / 较大 | 无 (0) | 98% ~ 99% | 🪙 低 | 手动倒车档、低速减速箱 |
| 斜齿圆柱齿轮 | 平行轴 | 高 / 极低 | 有（大） | 97% ~ 98% | 🪙🪙 中 | 汽车主变速箱、工业减速机 |
| 人字齿轮 | 平行轴 | 极高 / 极低 | 自抵消 (0) | 97% ~ 98% | 🪙🪙🪙🪙 极高 | 船用主减速箱、重型机械 |
| 直齿锥齿轮 | 相交轴 (90°) | 中等 / 中等 | 有 | 95% ~ 97% | 🪙🪙 中 | 手摇工具、直角转向箱 |
| 弧齿/准双曲面 | 相交/交错轴 | 极高 / 静音 | 有（极大） | 90% ~ 95% | 🪙🪙🪙 高 | 汽车后桥差速器、机器人关节 |
| 蜗轮蜗杆 | 空间交错 (90°) | 极高 / 静音 | 有（极大） | 50% ~ 85% | 🪙🪙 中高 | 电梯升降机、自锁卷扬机 |
| 内齿轮 | 平行轴 | 高 / 较低 | 无（直齿） | 98% ~ 99% | 🪙🪙🪙 高 | 行星齿轮箱、内啮合油泵 |
| 齿轮齿条 | 旋转 ➔ 直线 | 中等 / 中等 | 无 | 95% ~ 97% | 🪙🪙 中 | 汽车转向机、CNC 机床直线轴 |
4. 齿轮核心几何参数定义与符号详解
齿轮的几何尺寸与动力学计算建立在一套严谨的数学符号体系之上。下文对最核心的齿轮几何参数及公式中每个字母符号的物理含义进行详细拆解：
1. 模数 $m$ (Module)
$$m = \frac{p}{\pi}$$- 定义：齿距 $p$ 与圆周率 $\pi$ 的比值，单位为毫米（mm）。模数是国家标准中规定的核心标准化参数，直接决定了轮齿的厚度、齿高以及抗弯曲强度。只有模数 $m$ 相等的齿轮才具备正确咬合的几何基础。
- 字母物理含义：
- $m$ (Module)：齿轮模数（单位：$\text{mm}$）。
- $p$ (Pitch / 齿距)：分度圆上相邻两齿同侧齿廓之间的弧长（单位：$\text{mm}$）。
- $\pi$ (Pi)：圆周率，取常数 $\approx 3.1415926$。
2. 分度圆直径 $d$ (Pitch Circle Diameter)
$$d = m \cdot z$$- 定义：分度圆是计算齿轮几何尺寸的基准圆。在标准无变位啮合时，两齿轮的分度圆相切于节点，且分度圆上的齿厚 $s$ 与齿槽宽 $e$ 相等（$s = e = \frac{p}{2}$）。
- 字母物理含义：
- $d$ (Pitch Circle Diameter)：分度圆直径（单位：$\text{mm}$）。
- $m$ (Module)：齿轮模数（单位：$\text{mm}$）。
- $z$ (Number of teeth)：齿轮上轮齿的总个数（纯数字无量纲整数）。
3. 压力角 $\alpha$ (Pressure Angle)
- 定义：在分度圆上，齿廓受力方向（即啮合法线）与该点运动切线方向之间的夹角。压力角决定了受力传递的方向分布。我国标准工业齿轮的压力角规定为 $\alpha = 20^\circ$（某些重载齿轮也有采用 $22.5^\circ$ 或 $25^\circ$ 的情况）。
- 字母物理含义：
- $\alpha$ (Pressure angle)：分度圆压力角（常用单位：角度 $^\circ$ 或弧度 $\text{rad}$）。
4. 传动比 $i$ (Gear Ratio / Velocity Ratio)
$$i_{12} = \frac{n_1}{n_2} = \frac{\omega_1}{\omega_2} = \frac{z_2}{z_1} = \frac{d_2}{d_1}$$- 定义：传动比定义为主动轮 1 的运动参数与从动轮 2 的运动参数之比，直接反映了系统降速（减速比）或增速（增速比）的物理量。
- 字母物理含义：
- $i_{12}$ (Gear Ratio)：齿轮 1 驱动齿轮 2 的传动比（无量纲比值）。若 $i_{12} > 1$ 为减速传动，若 $i_{12} < 1$ 为增速传动。
- $n_1$ (Input Rotational Speed)：主动轮 1 的旋转角转速（常用单位：$\text{rpm}$，转/分钟）。
- $n_2$ (Output Rotational Speed)：从动轮 2 的旋转角转速（常用单位：$\text{rpm}$，转/分钟）。
- $\omega_1, \omega_2$ (Angular Velocity)：主动轮 1 与从动轮 2 的角速度（单位：$\text{rad/s}$，弧度/秒），满足 $\omega = \frac{2\pi n}{60}$。
- $z_1$ (Input Teeth Count)：主动轮 1 的齿数。
- $z_2$ (Output Teeth Count)：从动轮 2 的齿数。
- $d_1$ (Input Pitch Diameter)：主动轮 1 的分度圆直径（单位：$\text{mm}$）。
- $d_2$ (Output Pitch Diameter)：从动轮 2 的分度圆直径（单位：$\text{mm}$）。
5. 齿高与中心距衍生参数
除上述 4 个基础参数外，衍生出的关键几何与力学参数物理含义如下：
- $h_a$ (Addendum / 齿顶高)：分度圆到齿顶圆的径向距离。计算公式 $h_a = h_a^* \cdot m$。
- $h_a^*$ (Addendum coefficient)：齿顶高系数，国家标准齿轮 $h_a^* = 1.0$。
- $h_f$ (Dedendum / 齿根高)：分度圆到齿根圆的径向距离。计算公式 $h_f = (h_a^* + c^*) \cdot m$。
- $c^*$ (Clearance coefficient)：顶隙系数，国家标准齿轮 $c^* = 0.25$。
- $h$ (Whole Depth / 全齿高)：齿顶圆到齿根圆的总径向高度，$h = h_a + h_f = (2h_a^* + c^*) \cdot m = 2.25 m$。
- $a$ (Standard Center Distance / 标准中心距)：两平行轴齿轮轴线之间的理论中心距离。计算公式 $a = \frac{d_1 + d_2}{2} = \frac{m(z_1 + z_2)}{2}$。
- $T_1, T_2$ (Torque / 驱动与输出转矩)：
- $T_1$ (Input Torque)：输入轴/主动轮转矩（单位：$\text{N}\cdot\text{m}$）。
- $T_2$ (Output Torque)：输出轴/从动轮转矩（单位：$\text{N}\cdot\text{m}$），考虑传动效率 $\eta$ 时，$T_2 = T_1 \cdot i_{12} \cdot \eta$。
- $\eta$ (Efficiency / 传动效率)：机械传动效率（无量纲比值，直齿轮通常取 $0.97 \sim 0.99$）。
(下一章：02. 渐开线齿形原理与变位齿轮设计 )
