3.3 参数方程曲线的绘制

在电磁有限元仿真建模中，许多执行器和传感器组件的几何形态无法用简单的圆弧、直线或多段线进行组装。例如：

• 音圈电机（VCM）中用于悬挂的月牙型/渐开线弹簧片（Suspension Flexure）
• 平面变压器与射频 IC 中的平面阿基米德螺旋线圈（Archimedean Coil）
• 特殊电机绕组中的正弦波曲折线圈（Serpentine Coil）

对于这些由解析数学公式定义的复杂曲线，ANSYS Maxwell 3D 提供了功能强大的**参数方程曲线（Equation-Based Curve）**绘制工具。本文将详细解析该工具的底层逻辑、核心参数配置，并结合实际案例和扫掠（Sweep Along Path）操作，演示如何从公式一步步生成高质量的 3D 实体模型。

1. 启动参数方程曲线工具

在 Maxwell 3D 中，启动参数方程曲线绘制主要有以下两种方法：

方法 A：工具栏快捷键（推荐）

在绘图工具栏中，找到带有曲线和公式符号的图标（如图 1 所示），直接点击即可启动。

图 1：工具栏中的 Equation-Based Curve 快捷键

方法 B：菜单栏路径

点击顶部菜单栏 【Draw】 $\rightarrow$ 【Equation Based Curve】。

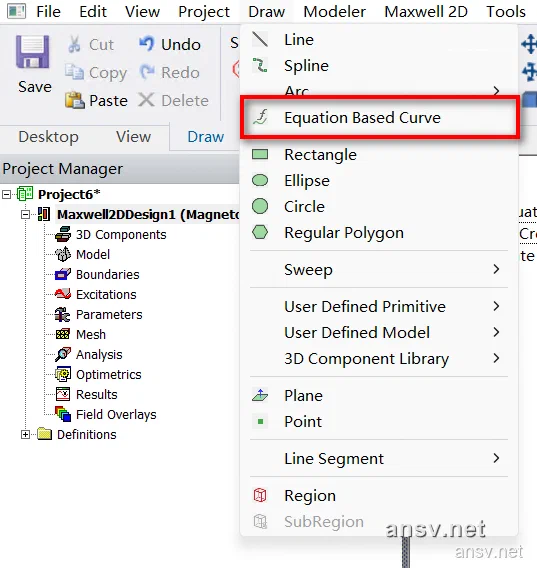

图 2：通过 Draw 菜单栏启动工具

2. 对话框核心参数详解

点击后，系统会弹出 Equation Based Curve 设置对话框（如图 3 所示）。

图 3：空白的 Equation Based Curve 参数输入窗口

该对话框的关键参数及物理含义如下：

📢IMPORTANT

关于自变量 _t 的单位与数学陷阱：

1. 自变量 _t 是**无量纲（Dimensionless）**的纯数值。
2. X(_t)、Y(_t)、Z(_t) 函数表达式的最终运算结果必须具有长度量纲。因此，表达式中必须乘以物理单位，如 2000mm * _t。
3. 在 Maxwell 中，三角函数 cos() 和 sin() 内部的自变量计算默认采用弧度制（Radians）。如果你想使用角度制计算，必须显式乘以角度单位（如 360 * _t * 1deg 或 360deg * _t）。

3. 典型案例：阿基米德螺旋线绘制

我们以图 4 中的实际参数配置为例，绘制一条经典的二维阿基米德平面螺旋线。

3.1 参数配置

在对话框中键入以下公式与参数值：

• X(_t) = 2000mm * _t * cos(360 * _t * 5)
• Y(_t) = 2000mm * _t * sin(360 * _t * 5)
• Z(_t) = 0
• Start _t = 1
• End _t = 2
• Points = 360

图 4：阿基米德螺旋线参数方程的具体配置

3.2 公式背后的物理与几何机制解析

我们来剖析一下这套参数是如何决定曲线几何形态的：

1. 圈数计算 ($N$)：
   • 角度表达式为 360 * _t * 5，由于 _t 从 1 变化到 2：
     • 起点角度：$360^\circ \times 1 \times 5 = 1800^\circ$（相当于绕原点旋转了 5 整圈）
     • 终点角度：$360^\circ \times 2 \times 5 = 3600^\circ$（相当于旋转了 10 整圈）
     • 总旋转角度变化为 $3600^\circ - 1800^\circ = 1800^\circ$，即最终生成的螺旋线恰好绕轴旋转了 5 圈。
2. 半径变化率 ($R$)：
   • 径向包络线为 2000mm * _t：
     • 起始半径为 $2000\text{mm} \times 1 = 2000\text{mm}$
     • 终止半径为 $2000\text{mm} \times 2 = 4000\text{mm}$
     • 在 5 圈的行进中，半径从 2 米均匀线性扩大到 4 米。
3. 离散段数（Points）：
   • 设定为 360，表示整条曲线由 360 个折线段插值连接而成。因为总旋转角度为 $1800^\circ$，所以每 $5^\circ$ 插值一个点，这能保证较好的渲染平滑度。

点击【OK】后，生成的曲线如图 5 所示。

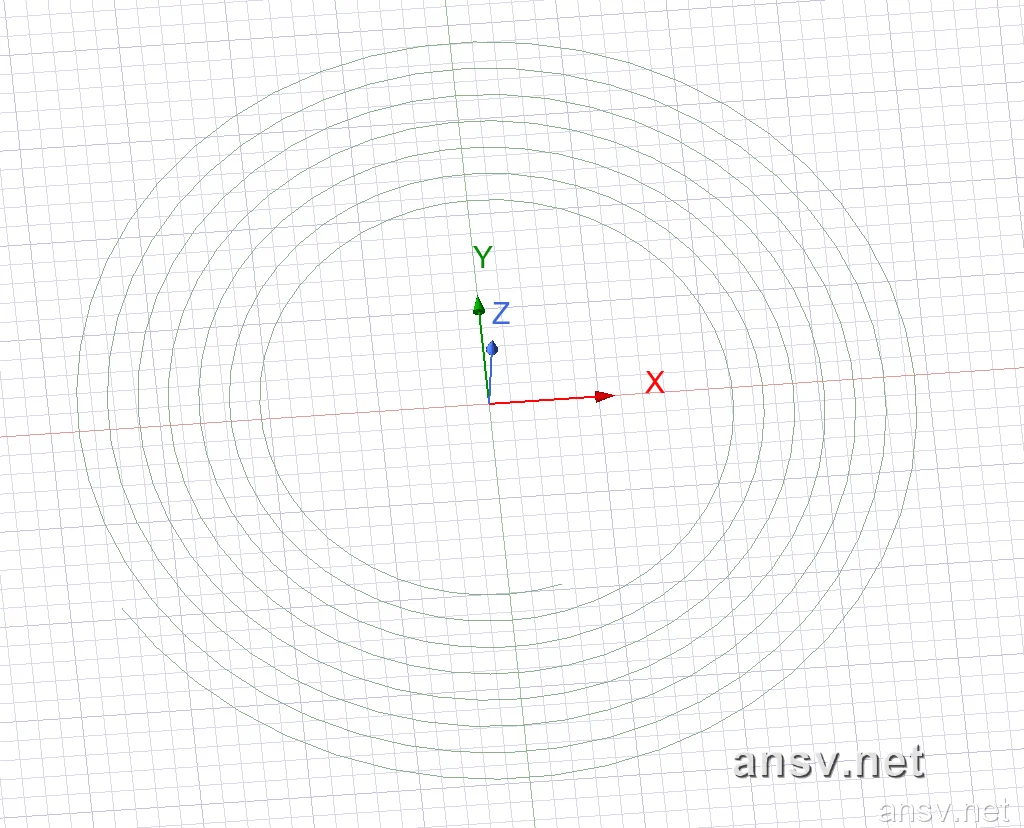

图 5：绘制出的 5 圈阿基米德平面螺旋曲线

4. 高阶电磁常用公式包

除了上述平面螺旋线，在执行器设计中，我们经常需要绘制各种三维螺旋或解析曲线。以下整理了 Maxwell 中可以直接套用的标准解析公式包：

4.1 等径圆柱螺旋线 (Helix / Solenoid)

常用于绘制螺线管线圈、弹簧、高压电感。

• X(_t) = R * cos(360 * Turns * _t * 1deg)
• Y(_t) = R * sin(360 * Turns * _t * 1deg)
• Z(_t) = Pitch * Turns * _t
• 自变量范围：Start_t = 0, End_t = 1
• 说明：R 为线圈半径，Turns 为总圈数，Pitch 为单圈螺距。

4.2 渐开线弹簧片 (Flexure Involute)

常用于 VCM（音圈电机）中上下弹簧片的悬挂悬臂设计，提供线性恢复力矩。

• X(_t) = Rb * (cos(_t) + _t * sin(_t * 1rad))
• Y(_t) = Rb * (sin(_t) - _t * cos(_t * 1rad))
• Z(_t) = 0
• 自变量范围：Start_t = 0, End_t = 2 * pi （可根据摆幅调整）
• 说明：Rb 为基圆半径。三角函数内的 1rad 确保量纲正确。

4.3 空间正弦绕组曲线 (Serpentine / Sinusoidal Wave)

常用于特殊磁路中曲折排布的线圈。

• X(_t) = Length * _t
• Y(_t) = Amplitude * sin(360 * Waves * _t * 1deg)
• Z(_t) = 0
• 自变量范围：Start_t = 0, End_t = 1
• 说明：Waves 为波形周期个数，Amplitude 为正弦波幅值。

5. 从 1D 曲线生成 3D 实体：扫掠 (Sweep Along Path)

在 Maxwell 中，参数方程生成的只是一条没有截面尺寸的 1D 拓扑线（Line Object），无法对其赋予铜、铝等材料属性，也无法加载电流励磁。我们必须通过**沿路径扫掠（Sweep Along Path）**将其转化为 3D 实体。

扫掠步骤指南

1. 绘制截面轮廓 (Profile)：
   • 在该螺旋曲线的起点（如 $X=2000\text{mm}, Y=0, Z=0$）所垂直的平面上，绘制一个闭合的 2D 图形（如圆 Circle1 或矩形 Rectangle1），作为导线的截面。
2. 选择对象：
   • 同时选中刚刚绘制的 2D 截面和参数方程曲线（可通过按住 Ctrl 键在左侧模型树中多选）。
3. 执行扫掠：
   • 点击菜单栏【Draw】 $\rightarrow$ 【Sweep】 $\rightarrow$ 【Along Path】。
4. 配置扫掠选项：
   • 在弹出的对话框中，通常将 Draft Type（拔模类型）设为 Round 保持截面自适应，或保持默认的 Rigid（刚性对齐）。
   • 点击【OK】确认。

扫掠完成后，1D 曲线即被成功“加粗”转化为具有真实物理属性的螺旋线圈实体。

6. 高阶工程避坑与优化指南

⚠️WARNING

避坑 1：线圈自相交（Self-Intersection）几何错误

当使用【Sweep Along Path】将曲线加粗时，如果你的导线截面直径（或者宽度）大于相邻螺旋线之间的物理间距（如平面螺旋线的径向步距或三维线圈的螺距 Pitch），扫掠操作会因实体发生“自相交”而彻底失败，或者生成不合法的非流体（Non-manifold）几何。

• 黄金准则：在配置截面尺寸 $D$ 前，务必验算几何关系。例如在阿基米德螺旋线中，必须保证： $$D_{\text{wire}} < \Delta R_{\text{per\_turn}} = \frac{R_{\text{end}} - R_{\text{start}}}{\text{Turns}}$$

💡TIP

技巧 2：全参数化设计与 Optimetrics 耦合

4. 高阶电磁常用公式包

除了上述平面螺旋线，在执行器设计中，我们经常需要绘制各种三维螺旋或解析曲线。以下整理了 Maxwell 中可以直接套用的标准解析公式包：

4.1 等径圆柱螺旋线 (Helix / Solenoid)

常用于绘制螺线管线圈、弹簧、高压电感。

• X(_t) = R * cos(360 * Turns * _t * 1deg)
• Y(_t) = R * sin(360 * Turns * _t * 1deg)
• Z(_t) = Pitch * Turns * _t
• 自变量范围：Start_t = 0, End_t = 1
• 说明：R 为线圈半径，Turns 为总圈数，Pitch 为单圈螺距。

4.2 渐开线弹簧片 (Flexure Involute)

常用于 VCM（音圈电机）中上下弹簧片的悬挂悬臂设计，提供线性恢复力矩。

• X(_t) = Rb * (cos(_t) + _t * sin(_t * 1rad))
• Y(_t) = Rb * (sin(_t) - _t * cos(_t * 1rad))
• Z(_t) = 0
• 自变量范围：Start_t = 0, End_t = 2 * pi （可根据摆幅调整）
• 说明：Rb 为基圆半径。三角函数内的 1rad 确保量纲正确。

4.3 空间正弦绕组曲线 (Serpentine / Sinusoidal Wave)

常用于特殊磁路中曲折排布的线圈。

• X(_t) = Length * _t
• Y(_t) = Amplitude * sin(360 * Waves * _t * 1deg)
• Z(_t) = 0
• 自变量范围：Start_t = 0, End_t = 1
• 说明：Waves 为波形周期个数，Amplitude 为正弦波幅值。

5. 从 1D 曲线生成 3D 实体：扫掠 (Sweep Along Path)

在 Maxwell 中，参数方程生成的只是一条没有截面尺寸的 1D 拓扑线（Line Object），无法对其赋予铜、铝等材料属性，也无法加载电流励磁。我们必须通过**沿路径扫掠（Sweep Along Path）**将其转化为 3D 实体。

扫掠步骤指南

1. 绘制截面轮廓 (Profile)：
   • 在该螺旋曲线的起点（如 $X=2000\text{mm}, Y=0, Z=0$）所垂直的平面上，绘制一个闭合的 2D 图形（如圆 Circle1 或矩形 Rectangle1），作为导线的截面。
2. 选择对象：
   • 同时选中刚刚绘制的 2D 截面和参数方程曲线（可通过按住 Ctrl 键在左侧模型树中多选）。
3. 执行扫掠：
   • 点击菜单栏【Draw】 $\rightarrow$ 【Sweep】 $\rightarrow$ 【Along Path】。
4. 配置扫掠选项：
   • 在弹出的对话框中，通常将 Draft Type（拔模类型）设为 Round 保持截面自适应，或保持默认的 Rigid（刚性对齐）。
   • 点击【OK】确认。

扫掠完成后，1D 曲线即被成功“加粗”转化为具有真实物理属性的螺旋线圈实体。

6. 高阶工程避坑与优化指南

⚠️WARNING

避坑 1：线圈自相交（Self-Intersection）几何错误

当使用【Sweep Along Path】将曲线加粗时，如果你的导线截面直径（或者宽度）大于相邻螺旋线之间的物理间距（如平面螺旋线的径向步距或三维线圈的螺距 Pitch），扫掠操作会因实体发生“自相交”而彻底失败，或者生成不合法的非流体（Non-manifold）几何。

• 黄金准则：在配置截面尺寸 $D$ 前，务必验算几何关系。例如在阿基米德螺旋线中，必须保证： $$D_{\text{wire}} < \Delta R_{\text{per\_turn}} = \frac{R_{\text{end}} - R_{\text{start}}}{\text{Turns}}$$

💡TIP

技巧 2：全参数化设计与 Optimetrics 耦合

不要直接在参数方程输入框中写入硬编码的数值（如 2000mm）。最专业的工程实践是使用项目变量（Project Variables）：

1. 先在模型属性中定义变量，例如：$R_start = 2000mm、$R_end = 4000mm、$N_turns = 5。
2. 将 X、Y 方程修改为变量关联形式：
   • X(_t) $\rightarrow$ ($R_start + ($R_end - $R_start)*(_t - 1)) * cos(360deg * _t * $N_turns)
3. 这样做能让你的参数方程曲线完全接入 Optimetrics 模块，一键执行参数化扫频、多物理场尺寸寻优与蒙特卡洛公差分析。

🚫CAUTION

避坑 3：离散点数 Points 对求解网格的影响

• 如果你的曲线需要用来做高精度的涡流损耗分析，并且曲线非常光滑，请将 Points 设为 0，让软件采用自适应算法。这能保证扫掠生成的实体在圆周方向拥有完美的曲率连续性，避免剖分网格（Meshing）时在折线棱角处产生虚假的电场奇点（Singularity）和虚高损耗。
• 反之，若你明确需要构建如多边形绕线等非圆弧线圈，应准确输入折角数，避免引入不必要的平滑拟合。
