手机震感由什么决定？马达、结构、算法与整机的共同作用

在手机参数党和消费者的日常讨论中，大家往往习惯于用某一个单一指标来判断手机的触觉反馈（Haptic Feedback）好坏，例如：

• “用了 X 轴线性马达，震感一定强。”
• “马达体积达到了 xxx $\text{mm}^3$，触感绝对是顶级。”

然而在实际体验中，许多采用了相同或大体积线性马达的手机，最终的手感却天差地别：有的干脆利落、富有层次；有的却松散发绵，甚至伴随着杂乱的机械共振与硬打壳声。

从电磁学与微机械工程的视角来看，手机触觉反馈绝对不是单由马达参数决定的“单点硬件”，而是一场涉及电磁学、机械动力学、高阶控制算法与整机物理堆叠的系统工程。

一、 硬件基础：马达本征参数决定性能上限

马达本身的物理设计决定了系统性能的“天花板”。评价一颗线性马达（LRA, Linear Resonant Actuator）的优劣，绝不能简单归结为外形尺寸，而是取决于其机电集总参数与人体触觉感知匹配度（如需了解马达内部各组件构造，可参考前文 手机里的“线性马达”到底是什么？LRA、宽频马达与Taptic Engine的硬核拆解 ）：

1. 动质量（$m$）与力常数（$BL$）： 马达电磁推力满足 $F_{EM} = BL \cdot i$。动质量（如 高比重钨合金质量块 $m$）越大，振动时能够积累的动能越高；而更高的力因子 $BL$（磁通密度与线圈有效长度乘积）则保障了电磁转换效率与瞬态爆发力。
2. 推质比（Thrust-to-Mass Ratio, $F/m$）： 根据牛顿第二定律 $a = F/m$，推质比直接决定了动子的加速度上限。推质比越高，马达从静止克服惯性达到峰值加速度的**起振时间（Rise Time, RT）**越短，触感越干脆。
3. 品质因数 $Q$ 值与中心共振频率 $f_0$： 马达中心共振频率为 $f_0 = \frac{1}{2\pi}\sqrt{\frac{k}{m}}$（$k$ 为 悬架弹片/弹簧刚度 ）。
   • 高 $Q$ 值：在共振点 $f_0$ 能以极低功耗带来巨大稳态加速度，但系统带宽窄（$\Delta f \approx f_0/Q$），会导致起振慢、余震衰减慢（振铃拖尾）；
   • 低 $Q$ 值或宽频设计：虽然峰值增益略低，但拓宽了频率响应曲线，为模拟不同材质纹理（如纸张摩擦、齿轮刻度感）提供了物理基础。
4. 与人体触觉感受器（Mechanoreceptors）匹配： 人体皮肤对振动的感知依赖两大主要感受器：迈斯纳小体（Meissner’s corpuscles, 10~50 Hz） 负责感知低频滑动与粗糙纹理；帕西尼氏小体（Pacinian corpuscles, 100~300 Hz） 对 200 Hz 附近的振动最为敏感（关于两类感受器的解剖学结构、神经放电机制及“哒”与“嗡”手感差异的深度剖析，详见前文 为什么有的手机震感是“哒”，有的却是“嗡”？——瞬态响应、主动制动与阻尼的物理本征剖析 ）。顶级马达的 $f_0$ 频率与频响包络必须精确落入帕西尼氏小体的敏感区间。

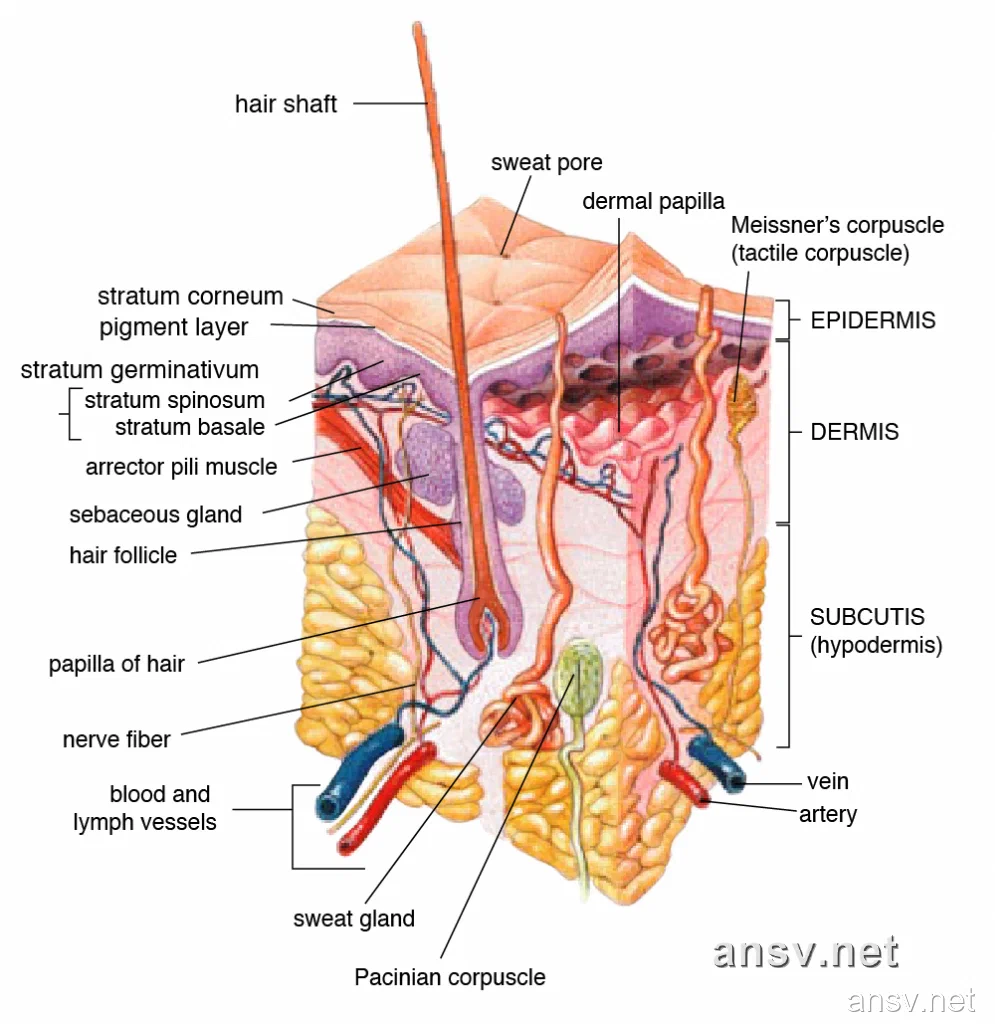

皮肤力学感受器分布示意图（迈斯纳与帕西尼氏小体）	带有分频二维码的 X 轴横向线性马达实物

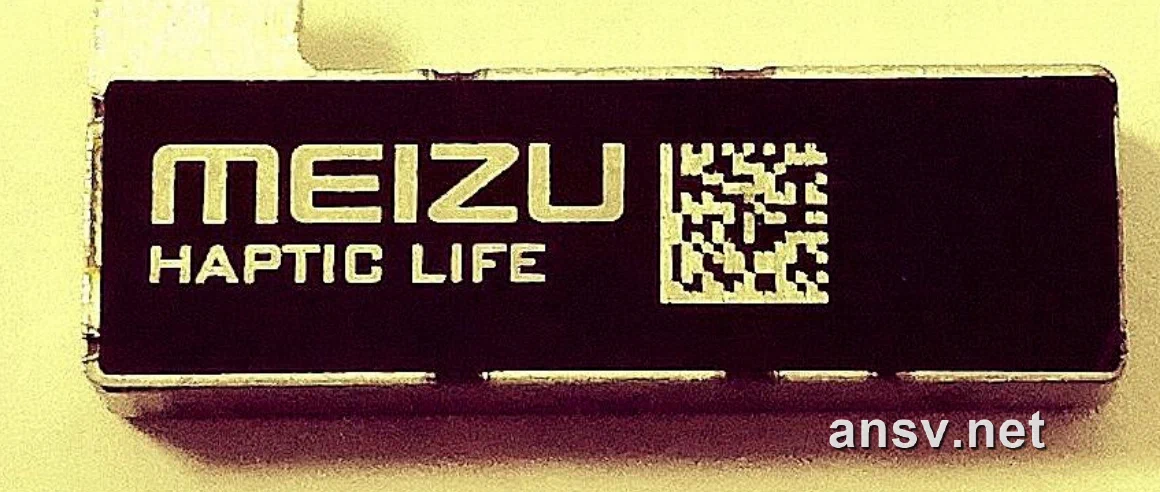

图 1：真皮层触觉感受器分布（帕西尼氏小体位于皮下深层，对 200Hz 敏感）	图 2：出厂印有中心谐振频率二维码的 X 轴线性马达

二、 物理传导：整机质量比与偏质心空间布局

马达产生的振动加速度，最终需要穿过整机结构传递到用户的指尖。整机结构是能量传递的“介质与阻尼器”：

1. 整机质心加速度与质量比： 将手机视为刚体，根据动量守恒与牛顿第二定律，整机质心（Center of Mass, CM）处的平动加速度可表示为：

   $$a_{cm} = \frac{m \cdot x \cdot (2\pi f)^2}{M_{phone}}$$

   其中 $m$ 为马达动质量，$x$ 为动子振幅行程，$M_{phone}$ 为整机质量。随着手机屏幕增大、电池容量增加，整机重量 $M_{phone}$ 不断上升。如果马达振动量（$m \cdot x$）没有同步放大，质心处的平动加速度就会被整机质量稀释，导致震感发绵无力。

2. 偏置布局（Off-Center Layout）与局部加速度放大： 用户手指触碰的往往是手机的局部区域（如屏幕下方的虚拟键盘）。在实际工程中，常将马达偏离手机质心放置（如紧贴手机底部中框，偏心距离为 $d$）：

   • 力矩与角加速度引入：马达交变推力 $F_{EM}$ 对质心产生力臂 $d$，激发出整机的旋转角加速度 $\alpha = \frac{F_{EM} \cdot d}{I_{phone}}$（$I_{phone}$ 为整机转动惯量）。

   • 局部叠加增益：在马达近端（底部打字区，距离质心 $r_{touch}$），平动加速度与转动切向加速度叠加：

     $$a_{local} = a_{cm} + \alpha \cdot r_{touch} = \frac{F_{EM}}{M_{phone}} + \frac{F_{EM} \cdot d \cdot r_{touch}}{I_{phone}}$$

     这种偏心设计能够以更小的马达能量，在指尖接触区获得显著高于质心平均值的局部峰值加速度。

3. 整机谐振与打壳杂音（Spurious Resonance）：

   • 固定刚度与能量耗散：马达通常通过螺钉、强力双面胶或中框点胶紧密固定在手机中框/支架上。若固定结构刚度不足，电磁推力会被局部中框的弹性形变吸收，造成能量传递损耗与手感发软（注：除整机固定外，马达内部动子在跌落冲击下的限位刚度与防护机制同样至关重要，可参考 拆解首款X轴线性马达“开国首战”专利 CN106533112A 中关于马达内部拱桥限位刚度的解析）。
   • 结构杂音避让：手机内部包含光学防抖镜头模组（VCM）、实体按键及 FPC 柔性板。若马达驱动频率意外触发了镜头模组或后盖的固有谐振频率，就会产生散乱的“嗡嗡”杂音与“塑料感”。

三、 闭环驱动：控制算法与主动制动（Active Braking）

如果把马达比作汽车发动机，驱动 IC 与控制算法就是“变速箱与 ESP 电子稳定系统”。没有闭环算法控制，再强劲的马达也会因惯性余震失去干脆感：

[目标触觉波形 r(t)] ➔ [控制算法 (Auto-Resonance / MPC)] ➔ [PWM 驱动功率级] ➔ [马达本体]
                            ▲                                             │
                            └────── [ Back-EMF 零交叉 / 霍尔传感器反馈 ] ◄──┘

1. 超拍起振（Overdrive）与主动电磁制动（Active Braking）：
   • 起振阶段（Overdrive）：在起振瞬间施加高于额定电压的短期高压脉冲，迫使质量块快速克服静态阻尼与惯性，将起振时间压缩至 $RT < 10\text{ ms}$。
   • 制动阶段（Active Braking）：在振动即将结束时，算法施加精确反相位的反向电压脉冲（Reverse Pulse），利用反向电磁力将动子刹停，强行吸收动能，彻底消除残留余振（可参考 Transient-Insight 瞬态响应与主动制动在线仿真实验室 及开源物理库 ansv-haptics-sim ）。
2. 自动共振追踪（Auto-Resonance Tracking）： 线性马达的 $f_0$ 会随着环境温度变化、用户握持阻尼及机械老化产生漂移。先进驱动 IC（如 CS40L25 系列）通过在 PWM 断续期采样线圈反电动势（Back-EMF）的零交叉点（Zero-Crossing Detection），解算动子实时运行相位，保证驱动信号始终精准锁定在最省电、推力最大的动态共振点上。
3. 消除内部撞击（“打壳”Clipping 控制）： “打壳”在工程上特指 Overdrive 电压过大或制动不及时导致动子超出最大设计行程 $x_{max}$、物理撞击马达外壳发出的金属异音。闭环控制算法通过实时估算动子位移 $x(t)$，在动子临近极限位置时动态削减驱动能量，彻底杜绝打壳硬碰撞。

四、 交互体验：系统级软硬协同与多频波形绘制

触觉体验的最高境界，是“眼睛看到的、耳朵听到的、手指感觉到的”三位一体：

1. 多频波形绘制与触觉 SDK 规范： 现代操作系统将触觉反馈抽象为标准 API（如 Apple Core Haptics 或 RichTap HE 2.0 规范）。将触觉事件拆分为 瞬态（Transient） 与 连续态（Continuous），并对 强度（Intensity） 与 锐度（Sharpness/Frequency） 进行实时调制：
   • 打字按压：极短、极陡峭的高 Sharpness 瞬态单脉冲（模拟机械轴体触底）；
   • 滑动调节：连续且随滑动速度调频调幅的微细齿轮刻度感；
   • 长按菜单：低 Intensity 向高 Intensity 渐进抬升的重力感包络。
2. 产线分频校准与整机烧录（F0 Calibration）： 受限于量产制造公差，每颗马达的实际谐振频率均存在偏差（如 $170 \pm 5\text{ Hz}$）。手机产线在全检环节（EOL Test）测量每台设备的实际 $f_0$ 与阻抗，并将校准参数烧录至系统 NVRAM/BSP（关于产线分频烧录与扫码调校的工程全流程实操，详见 解密魅族15“M Engine”触觉反馈信号调校的珠海攻坚战 ）。驱动 IC 据此自动修正输出波形，确保百万台设备手感的一致性。

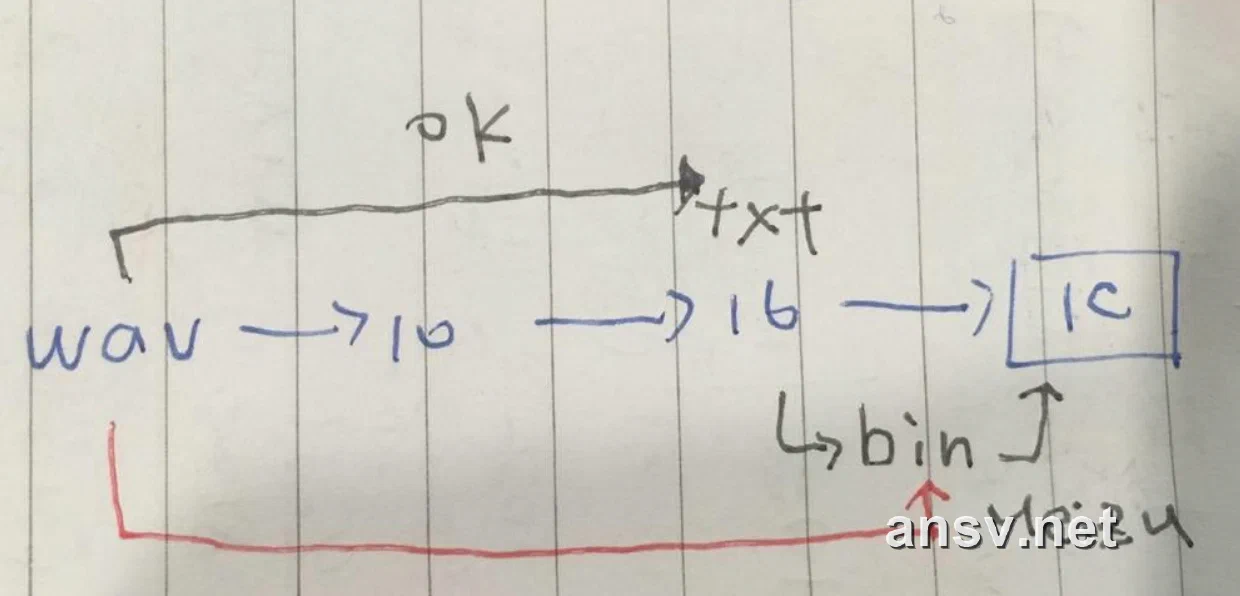

图 3：触觉波形从设计调制到产线 EOL 扫码分频校准烧录入 IC 的手写工程路径

3. 视听触全链路时延对齐（Latencies Alignment）： UI 视觉渲染、音频播放与触觉驱动若存在 $>20\text{ ms}$ 的时延差，用户就会产生明显的“不跟手”与“割裂感”。必须从 Android/iOS 系统底层对齐事件调度时间戳，才能做到按压即反馈的浑然一体感。

总结：触觉反馈是高度协同的系统工程

衡量手机触觉反馈的优劣，绝不能陷入“唯马达体积论”或“唯单项参数论”的误区：

只有当极致的马达硬件、合理的偏质心空间布局、精密的主动闭环驱动算法以及细腻的系统级软硬协同深度融合在一起时，才能真正为用户带来干脆利落、浑然一体的旗舰级触觉体验。
