3.2 螺旋线与螺线绘制

在电磁学仿真中，螺旋线（或者盘旋结构）是非常常见的几何形态。从音圈电机（VCM）中用于悬挂和导电的弹簧片（Spring），到各类平面微型扬声器上的平面音圈，再到变压器和螺线管中的三维绕组，熟练掌握螺旋线的绘制是构建这些复杂电磁结构模型的基础。

ANSYS Maxwell 3D 提供了两种螺旋线的生成工具，用于根据二维平面截面生成螺旋体结构：

1. 平面螺旋线 (Spiral)：主要用于生成在一个平面内盘旋展开（或收缩）的二维螺旋形状，例如阿基米德螺旋线圈。
2. 三维螺旋线 (Helix)：主要用于生成沿三维轴向螺旋上升的结构，例如弹簧、螺线管绕组。

本文将为您详细讲解这两种螺旋线的绘制步骤与核心参数设定。

1. 基础准备：绘制截面轮廓

无论是生成平面螺旋线还是三维螺旋线，Maxwell 的操作逻辑都是**“先定义截面，再执行螺旋扫描”**。 通常，我们需要在基准平面上绘制一个作为截面的 2D 图形（如圆形或矩形）。

步骤示例： 在 XY 平面上绘制一个半径为 10mm 的圆：

1. 选择当前工作平面为 XY 平面。
2. 点击菜单栏【Draw】→【Circle】（画圆工具）。
3. 在坐标原点 (0, 0, 0) 处单击（或在下方坐标栏输入并回车），拖动鼠标设置半径为 10mm。

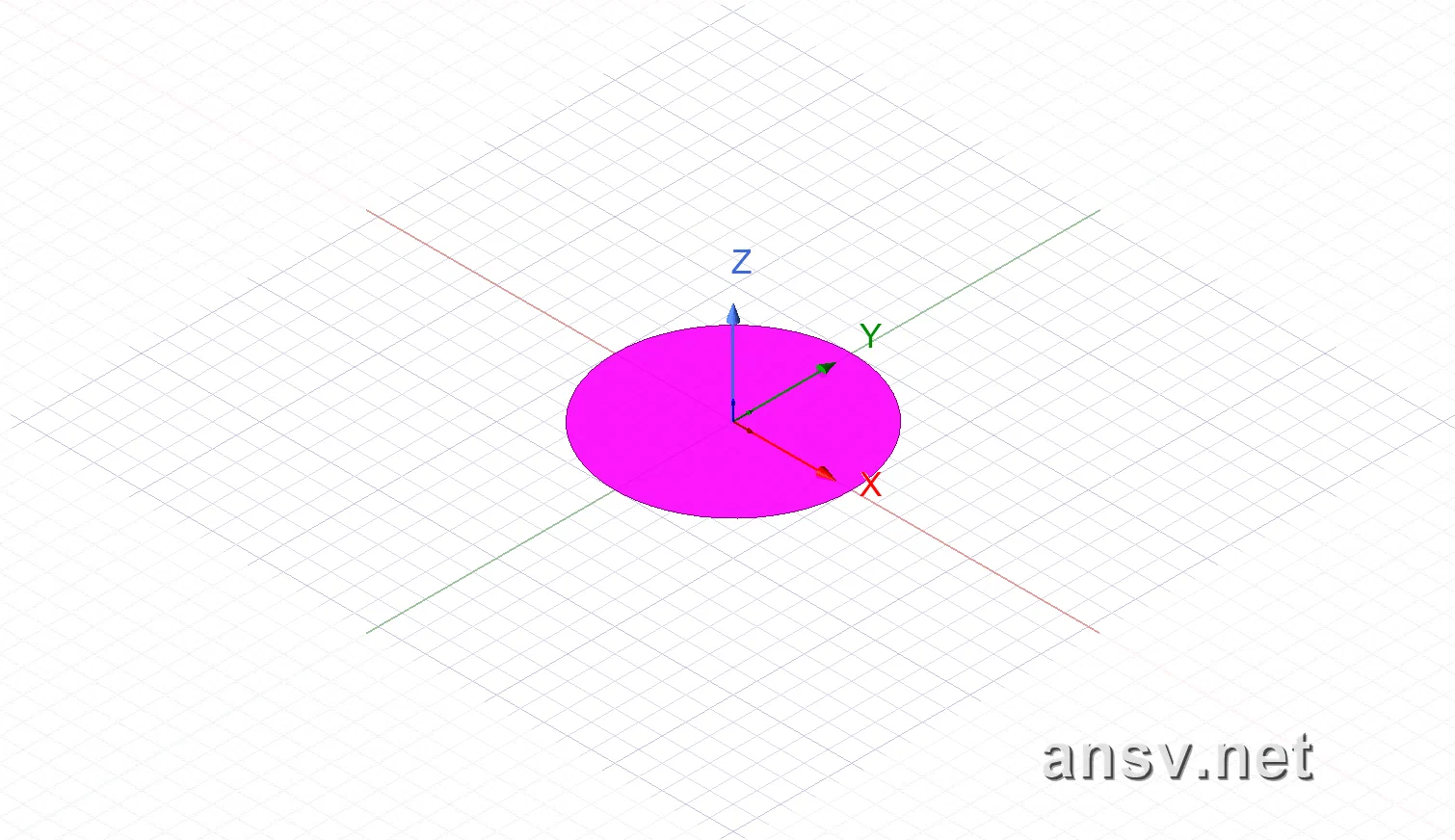

图 1：在 XY 平面上创建 10mm 的种子截面圆

这个基础圆面将作为后续生成螺旋体的“种子截面”。

2. 绘制平面螺旋线 (Spiral)

平面螺旋线适用于平面线圈（Planar Coil）或者发条弹簧结构。它的特点是截面在一个平面内围绕一个中心点旋转，并在旋转的过程中半径逐渐改变。

2.1 定义旋转法线矢量

1. 选中刚刚绘制的截面图形（如前文创建的圆）。
2. 点击菜单栏【Draw】→【Spiral】，或在快捷工具栏点击相应的螺旋符号，开始定义螺旋的旋转法线矢量（Axis of Rotation）。

💡NOTE

旋转矢量绘制分为两步：

1. 法线起始点选择：在绘图区直接单击某点，或在状态栏中键入 X、Y、Z 坐标（例如本例设定绝对坐标为 25, 0, 0）后按回车。
2. 法线矢量终点选择：用于确定旋转轴的方向。可以在状态栏的相对起点位置偏移量（dX、dY、dZ）框中输入相对起点的坐标（例如本例设定相对坐标 0, 30, 0）并回车。 这两个点共同确定了一条线，这就是平面螺旋线围绕旋转的中心轴线。

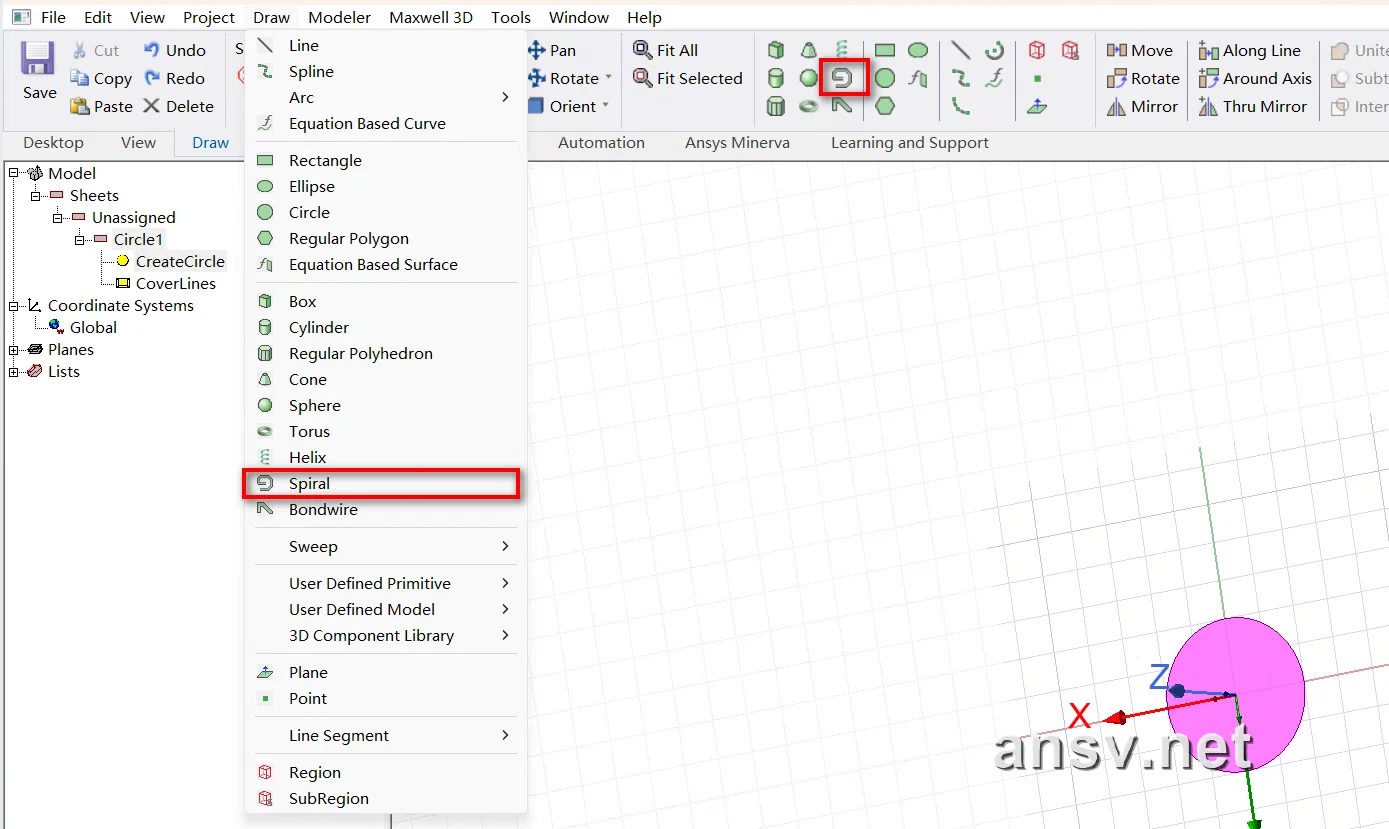

图 2：开始平面螺旋线旋转法线矢量绘制

2.2 Spiral 螺旋参数设定

法线矢量选择完成后，系统会自动弹出【Spiral】设定对话框，需要配置以下关键参数：

• Turn Direction（螺旋旋转方向）：
  • Right hand：表示顺时针或符合右手螺旋定则的方向。
  • Left hand：表示逆时针或符合左手螺旋定则的方向。
• Radius Change（半径变化量）：
  • 填入螺旋每旋转一整圈（360度）后，径向上的扩展或收缩距离。正值表示向外扩展，负值表示向内收缩。
• Turns（旋转圈数）：
  • 填入螺旋旋转的总圈数，可以输入小数（例如 2.5 圈）。

图 3：Spiral 设定对话框及参数配置

设定完成后点击确认，软件即可根据指定的中心轴和参数，将初始圆面扫掠为平面螺旋结构。

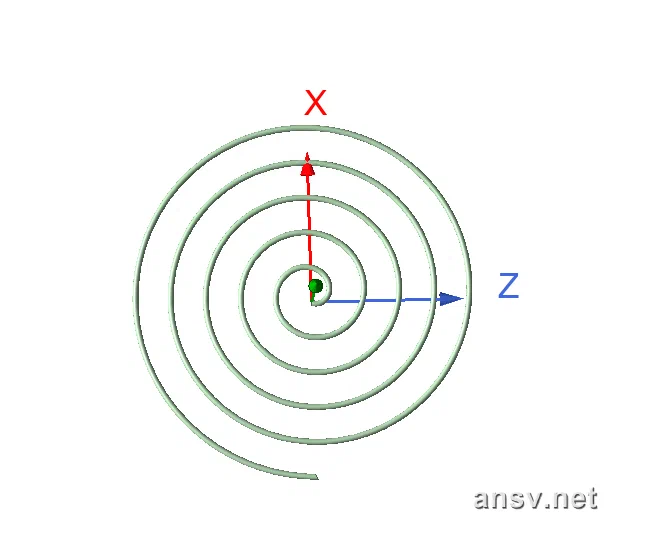

图 4：最终绘制完成的二维平面螺旋线

3. 绘制三维螺旋线 (Helix)

三维螺旋线 (Helix) 适用于普通弹簧、空心线圈、螺线管等沿轴向推进的螺旋结构。它的特点是截面围绕中心轴旋转的同时，还会沿着该轴向发生平移位移。

3.1 定义旋转法线矢量

与平面螺旋线类似，我们依然需要先选中种子截面图形。

1. 点击菜单栏【Draw】→【Helix】。
2. 同样地，分两步定义旋转法线矢量（确定轴心与推移方向）。
   • 法线起始点：例如输入绝对坐标 (100, 0, 0)。
   • 法线终点（相对位移）：例如输入偏移量 (0, 80, 0)。 这里的法线不仅是旋转轴，也是三维螺旋推进的物理方向。

3.2 Helix 螺旋参数设定

法线矢量指定完毕后，会弹出【Helix】设定对话框，需配置以下参数：

• Turn Direction（螺旋旋转方向）：
  • 选择 Right hand (右手) 或 Left hand (左手)，用于确定螺纹的旋向。
• Pitch（螺距）：
  • 即螺旋每旋转一整圈（360度）在法线轴向上行进的距离。
• Turns（旋转圈数）：
  • 指定螺旋环绕的总圈数。
• Radius Change Per Turn（每圈半径变化率）：
  • 指定螺旋每次旋转之间，螺旋半径的差值。
  • 默认为 0 时，生成的是等径的直筒三维螺旋线（常见螺线管）。
  • 若输入负值，螺旋线将呈现收缩的圆锥台状（宝塔弹簧）；输入正值则向外扩张。

图 5：Helix 设定对话框及参数配置

完成设定后，即可生成具有轴向螺距的三维螺旋线实体。

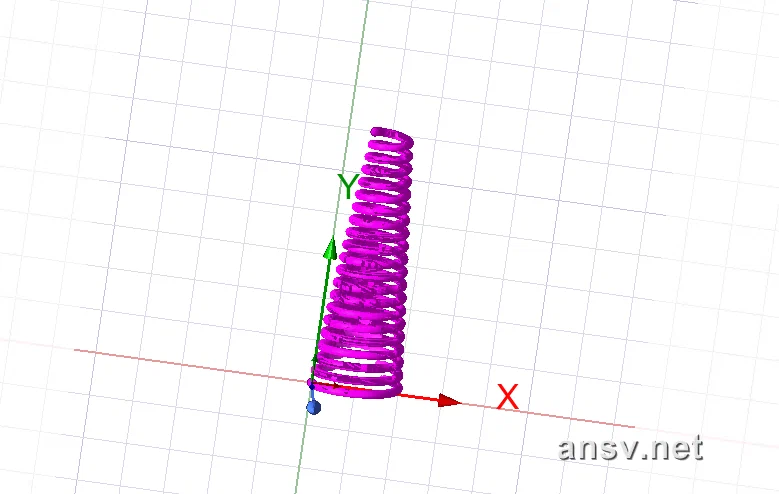

图 6：最终绘制完成的三维螺旋线 (Helix)

4. 线性马达仿真（LRA/VCM）中的适用性与应用边界

虽然 Spiral 和 Helix 是 Maxwell 中几何建模的常用基础操作，但在**线性resonant执行器（LRA）和音圈电机（VCM）**的实际电磁仿真中，它们的适用性有着明确的边界。

4.1 平面螺旋线 (Spiral) 的应用边界

• 弹簧片（Suspension Spring）建模： 在 LRA 和 VCM 中，平面弹簧片（弹片）是提供恢复力（弹簧刚度 $k$）的核心机械结构。弹片的金属悬臂通常采用多臂平面螺旋结构。
  • 在 Maxwell 中的适用性： 通常，弹片由非导磁材料（如铍铜、不锈钢）制成。在 Maxwell 纯电磁场仿真中，我们一般不需要绘制弹片的精细三维螺旋结构，因为非导磁材料对磁路分布和电磁力计算的影响微乎其微。通常在有限元模型中将其简化或直接忽略，以减少不必要的网格开销。 例外情况：如果需要仿真弹片本身的导电焦耳热、电流通路产生的寄生电磁力，或者弹片采用了导磁材料，则需要通过 Spiral 精准建立弹片几何模型。
  • 在机械仿真（ANSYS Mechanical / FEA）中的适用性： 如果进行的是结构力学仿真（应力分析、刚度计算、模态分析），则必须建立极其精确的平面螺旋弹片几何。

4.2 三维螺旋线 (Helix) 的应用边界

• 螺旋压簧（Helical Spring）： 部分传统 LRA 使用圆柱螺旋弹簧作为悬挂。这可以通过 Helix 进行建模。同理，非导磁材料的压簧在低频电磁求解时通常不予建模。
• 电磁线圈（Voice Coil）建模： LRA 和 VCM 的动力源均来自通电线圈在磁场中受到的洛伦兹力。线圈本质上是三维螺旋绕组。
  • 行业标准简化实践： 在 Maxwell 3D 低频电磁仿真中，我们极少直接使用 Helix 来绘制每一匝真实的漆包线螺旋实体。 原因：漆包线极细（如 $0.05\text{mm} \sim 0.1\text{mm}$），且匝与匝之间存在微小的绝缘漆间隙。若强行使用三维螺旋建模，会导致：
    1. 极小的几何特征在网格划分时产生数百万个极差质量的网格，导致求解内存暴增，甚至发散。
    2. 对整体静磁场和电磁力的计算结果影响 $< 1\%$，得不偿失。
  • 正确做法： 通常在 Maxwell 中将线圈简化为一个整体的实心圆环或跑道形截面实体（使用扫掠 Sweep 绘图，而非 Helix）。随后，在设置激励源（Assign Excitation -> Coil Terminals）时，将其定义为多股绕组（Stranded），并手动填入真实线圈的匝数（Turns）与导线截面积。软件将在物理求解上等效计算出电流和匝数磁通，既高效又精准。
  • 何时必须使用 Helix 绘制线圈？ 只有在分析超高频电磁感应（如 MHz 级别的无线充电线圈、高频电感、涡流传感器），且需要精确捕捉**趋肤效应（Skin Effect）和邻近效应（Proximity Effect）**引起的交流电阻（AC Resistance）和电流分布时，才必须使用 Helix 建立真实的单匝导线模型。

5. 建模技巧与经验总结

💡TIP

1. 对称圆环阵列替代：对于低频电机、电磁阀等仿真，用简单的对称圆环结合参数化绞线定义，是效率最高、收敛最好的做法。
2. 布尔运算结合：如果需要绘制高频线圈的输入输出引脚，可以在螺旋线的端面新建草图进行扫掠（Sweep），再通过布尔加（Unite）操作将其与螺旋主体融为一体。
3. 截面扭曲问题：在绘制极细或极高螺距的螺旋结构时，注意初始截面形状的法线不要与旋转轴平行，否则会导致扫描出错或产生几何自相交现象。

掌握 Spiral 和 Helix 工具，能够帮助您在需要精细分析机械刚度、交流损耗等高阶电磁/机械耦合问题时，具备成熟的复杂三维建模能力。
