在我的个人技术网站里，有很多关于复杂多物理场仿真和材料失效的硬核推导。但今天这一篇——CN106533112A（一种横向线性振动电机），它不仅是一项技术成果，更是一段属于我们团队无中生有、用血汗砸出一条产品线的铁血峥嵘岁月。
这是我们团队初到公司接手的第一颗线性马达，也是启动水平（X轴）线性马达市场的绝对起点。
🗓️ 拓荒手记：张总带领下的"狂飙30天"
回望2016年的那个6月，在张爱明总的坚强带领与顶层战略运筹下，我们团队接下了开拓水平线性马达市场这块最硬的骨头。
那是一段真正的"盲区拓荒"。由于行业极其严苛的保密原因，在开工之初，我们面临着无实验室、无办公室、无场地的"三无"绝境。那年的夏天异常炎热，为了能有一个容身之所并切断外界干扰，我们团队在昆山花桥的"凯德都会新峰"临时租下了一套三室一厅的民房。
我们在客厅的正中央拼起了一张硕大的办公桌，这里就成了我们团队的临时"指挥部"。那时候大家的节奏是真正的"起床就干"。睁开眼，桌上堆满了解构的马达残件、2D/3D图纸和各类电磁边界数据；在张总的协调与带领下，大家围坐在这张大桌子旁，从早到晚无休止地争论技术方案、讨论新厂房的装修进度、核对极其昂贵的精密设备采买清单。在这张桌子上，我们连轴转地设计产品、开发工装治具。实在熬到大脑短路、精疲力竭了，大家就结伴走到小区周边的马路上散步、吹吹夏夜的凉风，清醒一下脑子，回来继续通宵死磕。
更艰难的考验在厂房局部装修阶段。当时，定制的微型精密制造设备已经陆陆续续运抵厂房，而整体硬装还未完工，现场粉尘飞扬。面对价值数百万、关系到整条生产线命脉的核心资产，为了防盗、更为了确保这些娇贵的精密仪器不因环境干涉受损，我和团队二话不说，直接搬进了还在施工的毛坯厂房里。在刺耳的电钻声和闷热的空气中，我们轮流打地铺看守设备、现场调试。
就是在张总的领航和全团队这种近乎疯狂的极限压榨下，我们硬生生创造了一个月内完成保密场地建设、全线设备进场调试，并干出首颗全指标合格性能样品（Demo）的行业奇迹！
由于当时项目处于核心客户的极严格保密期，为了规避竞品追踪，我们在申请时采取了"不公告发明人"的署名保护措施。今天，这颗战功赫赫的"开国首件"早已解密，并获得了官方发明专利授权（CN201710473439.X，公告号：CN106533112B）。接下来，我们就回到当年的技术主战场，聊聊我们在那张客厅大桌子上，被逼出来的“拱桥跨越式限位"空间魔术。
🧱 专利及战略档案
| 核心要素 | 详细信息 |
|---|---|
| 发明专利号 | CN201710473439.X （公告号：CN106533112B / 申请号：CN106533112A） |
| 一案双申姊妹件 | CN206302323U （实用新型授权，关联阻封案） |
| 当前状态 | 🎉 已正式获得国家发明专利授权！ |
| 核心黑科技 | 拱桥跨越式精密布线与机械限位一体化解耦架构 |
| 战役成果 | 团队初到公司的第一颗横向线性马达，彻底砸开水平马达赛道大门，奠定了后续宽频振动反馈技术长达数年的法律与技术护城河。 |
🔍 行业痛点：1.5米跌落与微米级布线的生死博弈
在2016年前后，消费电子整机对水平线性马达（LRA）的冲击测试要求近乎变态（1.5米裸跌，甚至多角度数十次碰撞）。当时的行业普遍设计面临着一个难以调和的刚性冲突：
- 致命的过载损坏：动子质量块（1）依靠悬挂在两侧的弹性元件（2，如C型月牙缺口弹簧）做左右往复摆动。当整机发生剧烈摔落时，质量块因巨大的瞬间惯性产生不可控的超量位移，极易导致弹簧发生不可逆的金属疲劳或直接在焊点处断裂。
- 限位与电气通道的"死结”：要保护弹簧，就必须加装刚性限位块。但在马达内部极致压榨的空间里，柔性电路板（FPC，3）必须穿过外壳引出。传统的限位块就像一堵死墙，只要立在两端，就会无情地切断 FPC 的自由走线空间。
“要么为了保弹簧而放弃布线，要么为了布线牺牲跌落寿命。” 这是我们在那间没有空调、闷热难耐的客厅里遭遇的第一个生死大坑。第一颗样品如果拿不出来，或者拿出来后通不过整机落摔，我们团队在公司打下的第一仗就要面临溃败。
🛠️ 核心结构拆解：在Z轴上玩一场"立体空间魔术"
面对这个死结，我当时在草稿纸上反复推演力学模态与电气边界，最终决定抛弃传统的2D平面设计思维，引入了一套"立体跨越式"的解耦方案（对照专利附图）：
1. 跨越生死的"3D拱桥限位块 (5)"
我把传统的挡板限位，重构为了一个一体成型的拱桥状限位块：

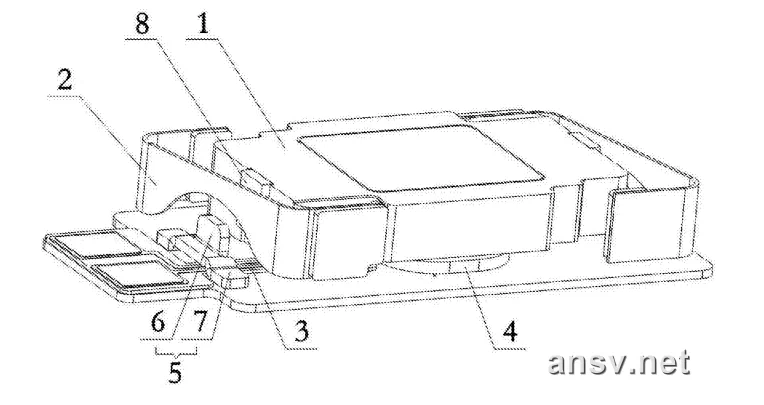

图1：专利 CN106533112A 核心结构图——拱桥跨越式限位与FPC走线解耦方案（1-质量块，2-弹性元件，3-FPC电路板，4-外壳，5-拱桥限位块，6-竖直限位墙，7-水平拱桥，8-缓冲垫）
- 水平部件 (7) —— 隧道拱桥：它的两端固定在外壳的底部或顶部，最精妙的是，它的"拱桥"底部形成了一个完全贯通的空气隧道，且这个隧道的高度大于内部 FPC 电路板 (3) 的厚度。
- 竖直部件 (6) —— 刚性限位墙：垂直固定在拱桥背脊之上，作为硬质挡板，用来直接阻挡并硬性限制质量块 (1) 的极限运动距离。
2. 动子的空间避让：月牙形切口
为了配合这个拱桥，我们在弹性元件（2，C型月牙缺口弹簧）的中间位置，特别开挖了可以绕开限位块的避让切口。这使得弹簧在日常微幅摆动时完美避开干涉，只有在遭遇暴力的跌落冲击时，限位块才会瞬间发挥作用，强行锁定极限路径。
🚀 这颗"开国首件"沉淀的三大工程落地价值
💡 价值一：绝不腾挪一纳米，凭空释放后续产品的"电气生态空间"
由于引入了拱桥状设计，内部的 FPC 电路板可以像开火车一样，直接从限位块下方的隧道里无干涉自由穿过！
REGULAR高阶DFM复盘：这个设计将"机械限位"与"电气布线"在垂直Z轴上实施了空间解耦。这让我们团队在后续开发更高阻抗、更长行程的下一代旗舰级宽频马达时，无需大幅改动机械外壳，就能直接兼容更宽、更厚的复杂多层电路方案，极大地缩短了后续型号的 NPI（新产品导入）周期。
💡 价值二：一体化成型，干脆利落地抹平累积公差
在制程设计上，我坚持将水平拱桥（7）与竖直限位墙（6）采用一体成型工艺加工。
REGULAR量产控制复盘：微型精密马达最忌讳多零件拼接引入的公差累积。一体化设计不仅省去了组装工序，彻底消除了多零件组合产生的装配变数，更保证了在自动化线大规模全自动组装中，每一颗马达的限位刚度完全均一，直接卡死了产线上的核心良率。
💡 价值三：凹槽缓冲，卡死整机出货的"异音与脱落"隐患
我们在质量块端面面对限位块的位置，挖出了限位凹槽，将缓冲垫 (8) 深度嵌在里面。
REGULAR细节致胜：传统的缓冲胶皮直接贴在金属表面，经过客户高频跌落或滚筒实验的剧烈撞击后，极易发生胶层剥离、移位或脱落，进而产生清脆的金属撞击异音。而我们的"凹槽卡位"将缓冲垫死死锁在核心受力点，既实现了极佳的静音缓冲，又消除了跌落测试中缓冲垫脱落的重大品质隐患。
📝 研发结语：致敬并肩狂飙的拓荒岁月
很多时候，外界和行业只能看到财务报表上光鲜亮丽的量产出货数据，只有身处其中的工程师才知道：那些高含金量的核心发明专利背后，是一群人在没有办公室的闷热客厅里红着眼眶拼命画图、在还未装修完的粉尘厂房里伴着电钻打地铺死守出来的成果。
正是凭借着这颗在张爱明总的带领下、由我们全团队拼了命在30天内狂飙出来的水平线性马达，我们以坚不可摧的整机防落摔刚性和极高的布线灵活度，干脆利落地砸开了原本被海外巨头死死垄断的赛道大门。
每一个小小的结构改良，背后都藏着攻城掠地的大战略。感谢当年张总的战略指引，致敬那段在花桥客厅里疯狂"起床就干"、在厂房里打地铺的兄弟们！用技术创新硬生生在白地上砸出一条量产线，这就是属于硬件工程师最硬核的无上功勋。
