一、 马达弹簧原材料物理与机械性能全景对比

线性振动马达(LRA)悬浮系统力学拓扑与弹簧工作机理 图1:线性振动马达(LRA)悬浮支撑系统力学拓扑架构、振子与弹簧装配关系及控制方程

在智能手机、游戏手柄及智能穿戴设备所采用的方形线性振动马达(LRA)中,悬浮支撑弹簧片(弹性支撑件)是整个振动系统的动力学支柱。它不仅需要将由高比重钨合金质量块和磁铁构成的振子组件悬置于机壳内部,更通过自身的刚度定义了系统的共振频率($f_0$)。在马达每秒数百次的交变往复运动中,弹簧片承受着极高的动态应力。

马达悬浮支撑弹簧通常采用亚稳态奥氏体不锈钢(如SUS301及其改良牌号),利用其加工硬化特性和形变诱发马氏体转变(Strain-induced Martensitic Transformation)来获得极高的屈服强度和抗疲劳断裂性能。在量产与选型评估中,技术团队通常在苏州日矿金属的高强度高延伸率的HS材料与普通材料之间进行深度对比:

1. 典型弹簧材料规格与实测机械性能

根据日矿金属(Nippon Mining & Metals)权威测试规范(拉伸试验片:JIS 13B,拉伸速率:5 mm/min),马达悬浮支撑弹簧在传统牌号与新型高强高延(HS)系列之间的规格及机械性能对标如下:

材料牌号 / 状态适用板厚 (mm)抗拉强度 TS (MPa)
代表值 (规格)
屈服强度 YS (MPa)
代表值 (规格)
伸长率 EL (%)
代表值 (规格)
维氏硬度 HV
代表值 (规格)
90° / 180° 折弯成形性
(Bad way 极限)
材料设计定位与应用特征
SUS301-H$\le 0.20$1420
($\ge 1320$)
1230
($\ge 1030$)
20%
(标准未限)
440
(430 ~ 490)
90°: ○ ($R/t=0$)
180°: ○ ($R/t=2.0$)
传统标准硬态板材,延展性极佳但屈服与抗拉强度上限受限。
SUS301-EH$\le 0.20$1680
($\ge 1570$)
1550
($\ge 1275$)
2%
(标准未限)
500
($\ge 490$)
90°: ✕ ($R/t=0.7$ 开裂)
180°: ✕ ($R/t=2.0$ 开裂)
传统特硬状态,抗拉强度极高,但延伸率发生断崖式暴跌(仅 2%),冲压与折弯 R 角极易萌生微裂纹。
SUS301-H (HS)
(薄板规格)
$0.08 \sim 0.20$1580
($\ge 1500$)
1390
($\ge 1200$)
15%
($\ge 10\%$)
490
($\ge 460$)
90°: ◎ ($R/t=0$ 极佳)
180°: ○ ($R/t=1.3$)
新型高强高延(High Strength)薄材,机械性能介于 H 与 EH 之间,同时兼备 1580 MPa 高强度与 15% 优异延伸率。
SUS301-H (HS)
(中厚规格)
$0.20 \sim 0.30$1500
($\ge 1400$)
1300
($\ge 1200$)
17%
($\ge 12\%$)
460
(430 ~ 490)
90°: ◎
180°: ◎
中厚规格高强系列,保持极佳的抗疲劳强度与冷弯变形裕度。
SUS301-EH (HS)
(超高强高延)
$\le 0.20$1680
($\ge 1570$)
1510
($\ge 1275$)
13%
($\ge 5\%$)
500
($\ge 490$)
90°: ○ ($R/t=0$ 无裂纹)
180°: ◎ ($R/t=3.0$)
突破传统金属形变强化物理极限,在维持 1680 MPa 特硬级超高强度的同时,将延伸率由 2% 大幅拉升至 13%。

注:拉伸测试标准依据 JIS 13B,拉伸测试速度为 5 mm/min;折弯成形性测试采用 90° V形与 180° 贴合折弯(Bad way 垂直轧制方向极限工况,试样尺寸 $W=10\text{ mm}, L=100\text{ mm}, t=0.13\text{ mm}$)。◎ 表示成形优异无缺陷,○ 表示合格无裂纹,△ 表示微裂纹,✕ 表示宏观开裂失效。

2. 物理学权衡与折弯成形性(Bend Formability)突破

如上表所示,奥氏体不锈钢通过传统强冷轧形变强化时,抗拉强度(TS)的提升往往伴随着伸长率(EL)的断崖式暴跌(如常规 SUS301-EH 的延伸率仅剩 2%)。在马达悬浮弹簧冲压形成高应力区“U型”、“V型”或“Z型”折弯结构时,极低的延伸率会导致严重的折弯微裂纹或巨大的内部残余应力集中。

在极限 Bad way(垂直轧制方向折弯)测试中,常规 SUS301-EH 在 $R/t=0$ 与 $R/t=0.7$ 的 90° V 弯工况下均发生贯穿性宏观开裂;而新型 SUS301-EH (HS) 通过精细调控成分配比并优化冷轧退火退相变时序,使形变诱发马氏体晶粒纳米级细化,在保持 1680 MPa 超高抗拉强度的同时,不仅将延伸率恢复至 13%,更实现了 $R/t=0$ 下 90° V 弯完全无裂纹,在材料本征层面彻底消除了冲压微观损伤对疲劳寿命的致命影响。


二、 弹簧厚度公差对马达共振频率($f_0$)的底层物理推论

在线性振动马达的设计中,系统共振频率 $f_0$ 的漂移量(频偏)直接决定了客户端振感体验的一致性。马达属于高Q值系统,一旦频偏超出标准,驱动电流便无法有效激振,导致输出振感剧烈跌落。而由于精密带材轧制过程中的固有波动,厚度公差是引发频偏的第一大底层源头。

SUS301 弹簧刚度与谐振频偏公差敏感性物理模型 图2:SUS301 弹簧刚度与谐振频偏公差敏感性物理模型与公差带极值链式推导

1. 数学与物理公式推导

对于两端悬浮支撑的片弹簧或悬臂梁结构,弹簧片系统的等效刚度 $k$ 与其厚度 $t$ 的三次方成正比关系:

$$k = C \cdot t^3$$

(其中 $C$ 是由弹簧片几何拓扑结构、宽度以及材料弹性模量 $E$ 决定的综合常数)

线性振动马达的简谐振动可简化为单自由度质谐系统,其名义共振频率 $f_0$ 公式为:

$$f_0 = \frac{1}{2\pi} \sqrt{\frac{k}{m}}$$

(其中 $m$ 为悬浮振子的动质量,主要由钨合金质量块和永磁铁贡献)

将刚度 $k$ 耦合代入频率公式中,可以得出共振频率 $f_0$ 与弹簧厚度 $t$ 的 $1.5$ 次方($3/2$ 次方)成正比:

$$f_0 = \frac{1}{2\pi} \sqrt{\frac{C \cdot t^3}{m}} = \left(\frac{\sqrt{C}}{2\pi \sqrt{m}}\right) \cdot t^{1.5}$$

2. 定量误差分析(公差带链式传递)

以在用常规不锈钢带材为例,名义厚度 $t_0 = 0.08\text{ mm}$,行业常规冷轧精密公差为 $\Delta t = \pm0.003\text{ mm}$。

对频率公式取对数并微分,建立一阶泰勒误差传递模型:

$$\ln(f_0) = \ln\left(\frac{\sqrt{C}}{2\pi \sqrt{m}}\right) + 1.5\ln(t)$$$$\frac{df_0}{f_0} = 1.5 \frac{dt}{t}$$

若代入真实公差带进行极值波动校核:

  • 厚度相对变动量: $$\frac{\Delta t}{t_0} = \frac{\pm0.003\text{ mm}}{0.08\text{ mm}} = \pm3.75\%$$
  • 刚度相对变动量($\frac{\Delta k}{k_0} \approx 3 \frac{\Delta t}{t_0}$): $$\frac{\Delta k}{k_0} = (1 \pm 0.0375)^3 - 1 \approx +11.68\% \ / \ -10.87\%$$
  • 共振频率相对变动量($\frac{\Delta f_0}{f_0} \approx 1.5 \frac{\Delta t}{t_0}$): $$\frac{\Delta f_0}{f_0} = (1 \pm 0.0375)^{1.5} - 1 \approx +5.68\% \ / \ -5.55\%$$

工程量化结论:如果马达设计的中心工作共振频率为 $170\text{ Hz}$,仅仅因为弹簧片原材料在公差带内发生了 $\pm3\,\mu\text{m}$ 的厚度波动,就会导致马达的共振频率发生高达 $+9.65\text{ Hz} \ / \ -9.44\text{ Hz}$ 的巨大偏离。这要求在 DFM 设计和模具出厂控制中,必须对带材进行极其严格的单卷选料及过程能力分析(CPK控制),或通过采用更高级别将公差压缩至 $\pm0.0015\text{ mm}$ 的超精密级轧制带材,强行将频偏抑制在 $3\text{ Hz}$ 以内。


三、 循环载荷下的寿命疲劳断裂机制与断口学分析

线性马达在全生命周期内需要承受高达数千万甚至数亿次的循环交变振动。在常规空气工作环境(常温常湿)下,弹簧的失效完全受控于纯机械交变应力引发的疲劳裂纹扩展机制。

SUS301 弹簧材料 S-N 疲劳寿命曲线与有限元峰值应力设计裕度 图3:SUS301 弹簧材料 S-N 疲劳寿命曲线与有限元峰值应力设计裕度

1. 材料的 S-N 曲线与工作应力安全边界

在给定的固定应力比下,不锈钢材料的疲劳性能由作用的应力范围(或最大交变应力 $S$)与破坏时循环周次($N$)之间的关系描述,即经典 S-N 曲线。

  • 常规空气疲劳极限:根据 SUS301-EH 的常温常湿标准 S-N 曲线,当交变应力范围小于疲劳极限极限值 $870\text{ MPa}$ 时,理论上材料不会发生疲劳破坏,寿命区域可视为无限长(工程上定义为 $> 1 \times 10^7$ 次循环不发生断裂)。
  • 仿真设计应力核算:通过全机有限元产品结构仿真(FEA)分析,现有马达在最大额定振幅下工作时,支撑弹簧片最大集中应力区域(主要分布在折弯内 R 角位置)的计算值约为 $459.22\text{ MPa}$。由于 $459.22\text{ MPa} < 870\text{ MPa}$,因此该弹簧片的纯几何与结构受力设计裕度处于绝对安全区域,在常温常湿环境下具备无限长的稳态设计寿命。

2. 疲劳断口的微观形貌特征与电镜(SEM)断口学诊断

在实际大货量产中,若受冲压剪切毛刺、边缘微凹坑或折弯根部 R 角应力集中(FEA 峰值应力区)的影响,疲劳裂纹往往在局部微观缺陷处率先萌生。通过扫描电镜(SEM)对疲劳失效断口进行系统的微观形貌诊断与解构,标准的金属机械疲劳断口通常由以下三个经典特征区构成:

线性马达悬浮弹簧机械疲劳断口学三区解构 图4:线性马达悬浮弹簧机械疲劳断口学三区(裂纹源区、扩展区、瞬断区)微观形貌特征解构

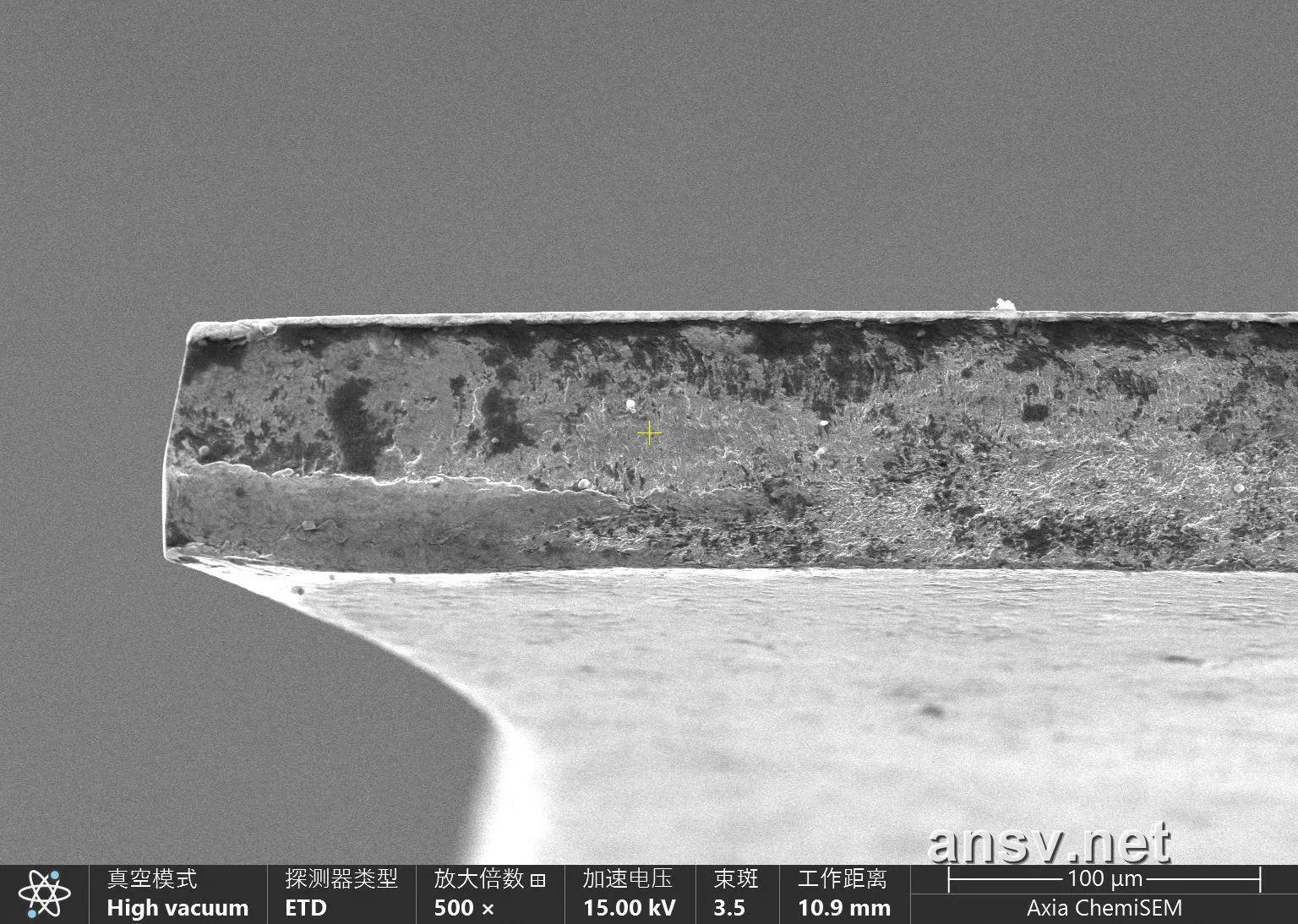

SEM 500x 全景横截面断口形貌 图5:SEM 500x 全景横截面断口形貌,清晰展现 0.08mm 超薄弹片沿厚度方向的起裂源区、疲劳扩展区与上边缘剪切唇

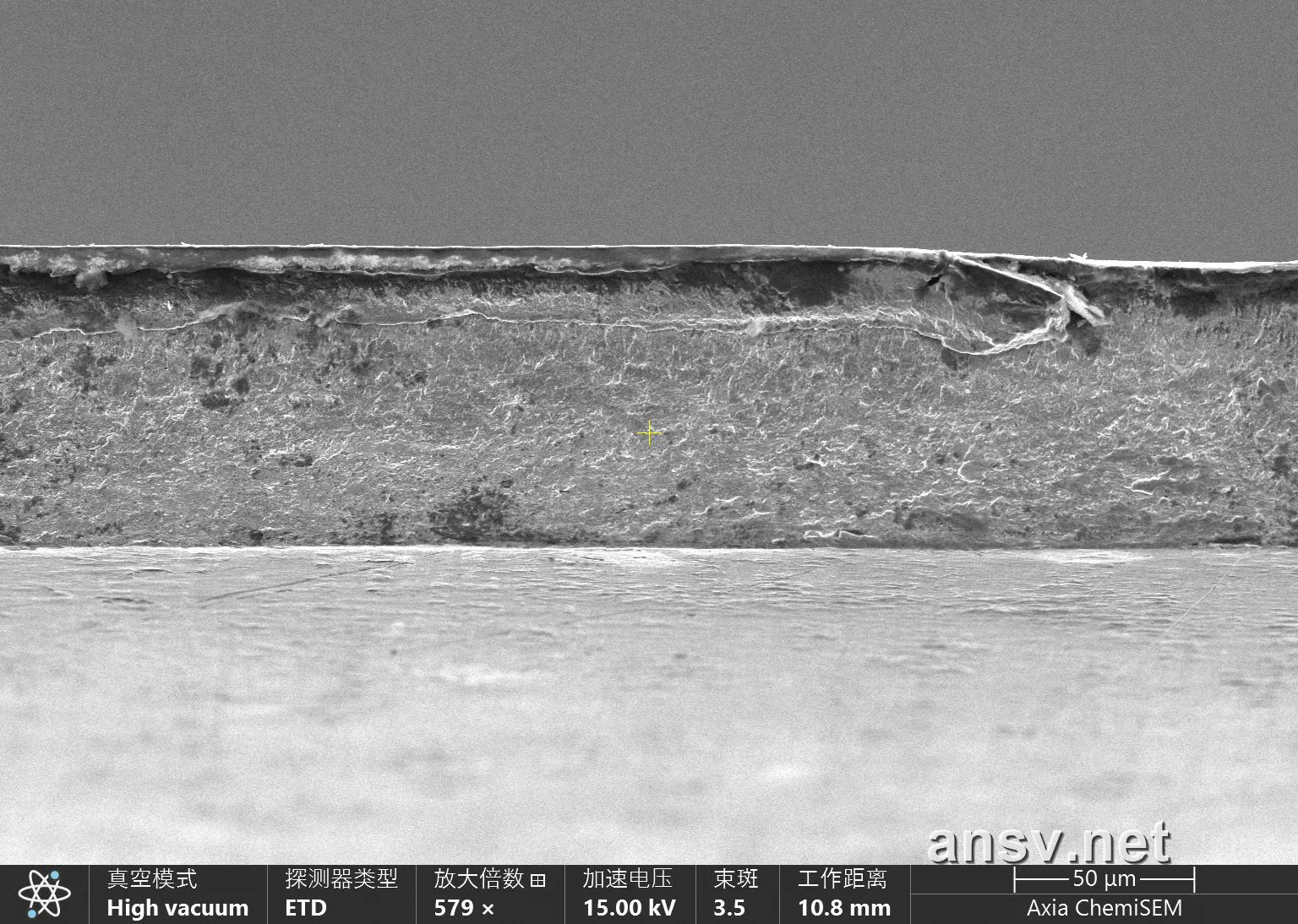

SEM 579x 裂纹起裂台阶微观形貌 图6:SEM 579x 显微形貌,展示裂纹源区平滑台阶与次表面晶界氧化析出物

  1. 裂纹源区(Crack Initiation Site):多起源于局部表面或次表面,伴随冲压毛刺、夹杂物或几何 R 角突变处。断口形貌表现为多源或单源的平滑小台阶。
  2. 裂纹疲劳扩展区(Propagation Zone):裂纹随循环载荷不断向前推进。在宏观上可观察到以裂纹源为中心、交替向外辐射扩散的形貌。微观上则表现为纳米级的**疲劳条带(Fatigue Striations)**与贝壳纹(Beach Marks),每条条带对应一次或多次应力循环推进的物理轨迹。

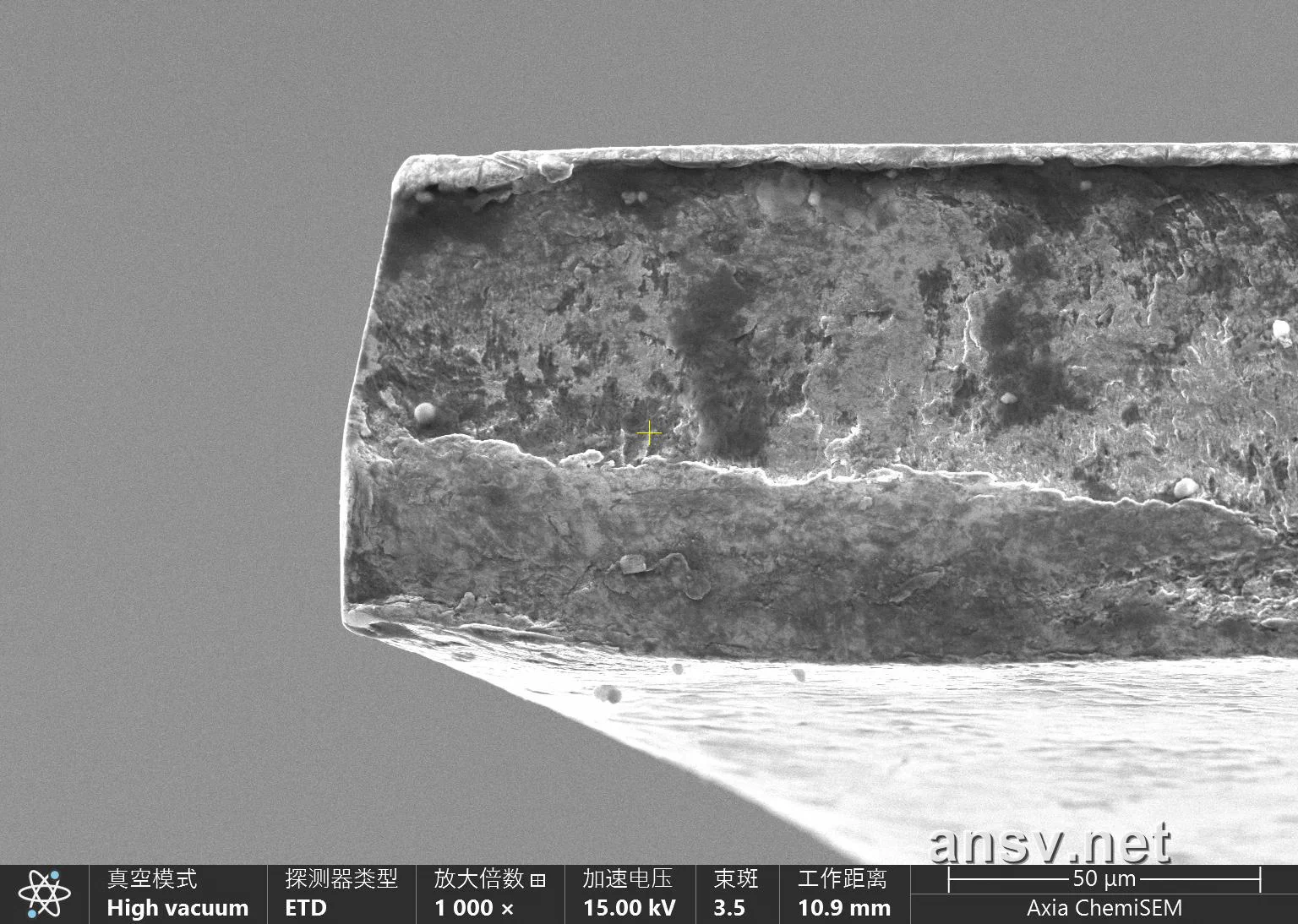

SEM 1000x 裂纹扩展过渡区微观形貌 图7:SEM 1000x 显微照片,展示从起裂源区向稳定疲劳扩展区过渡的准解理断裂台阶

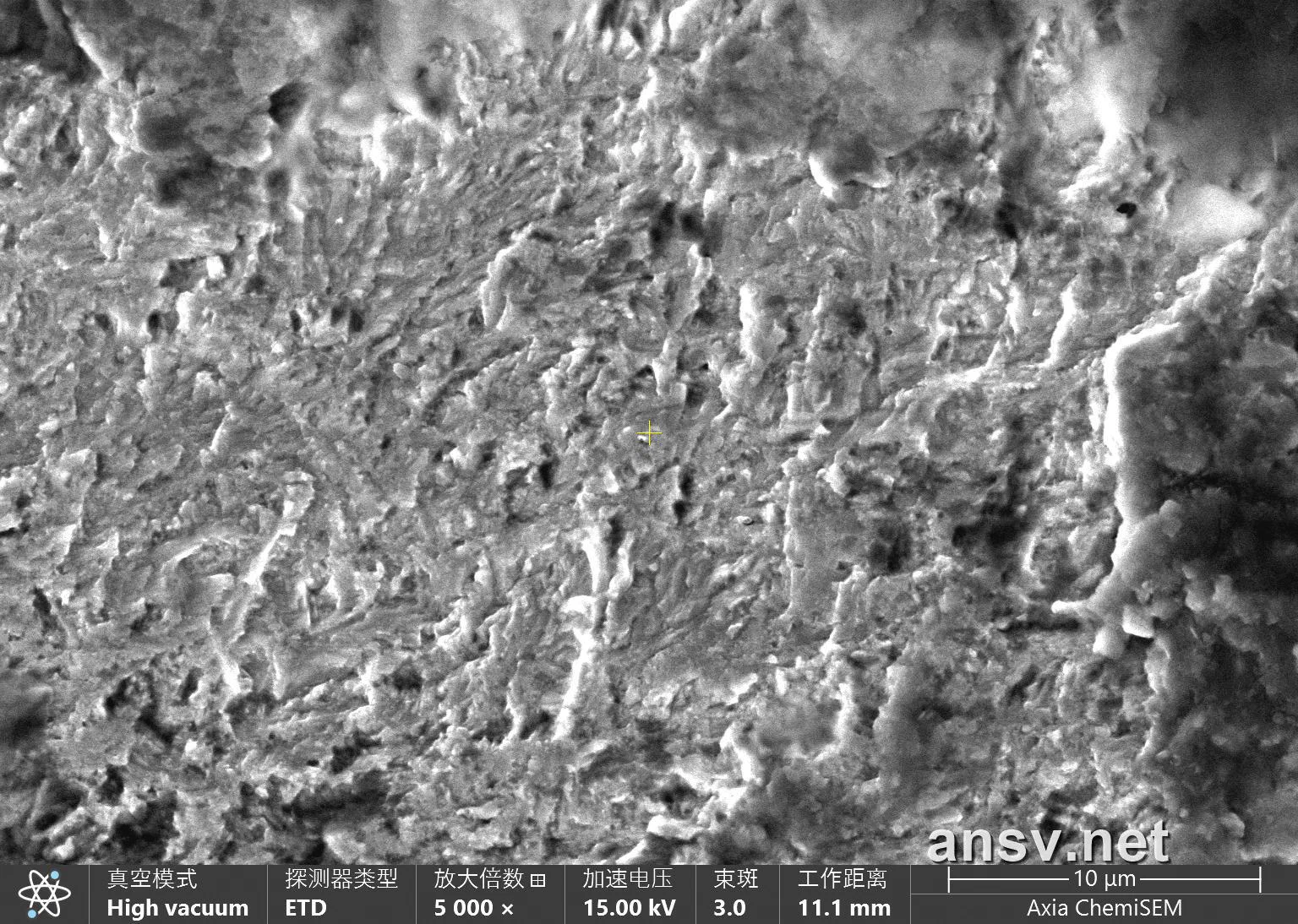

SEM 5000x 超高倍微观疲劳辉纹 图8:SEM 5000x 超高倍微观形貌,清晰捕获疲劳扩展区密集的疲劳辉纹(Fatigue Striations)与准解理台阶

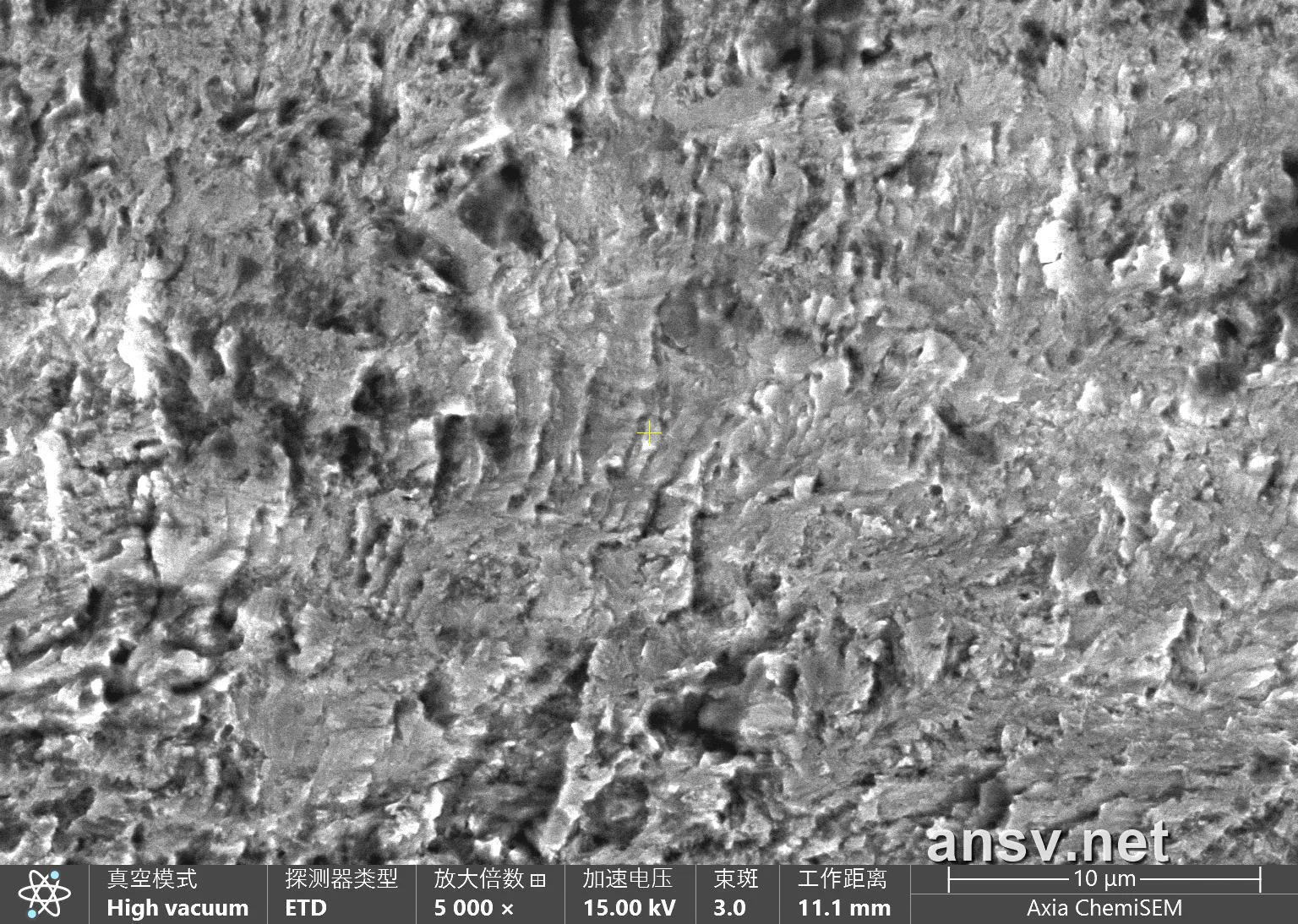

SEM 5000x 疲劳条纹微观晶界演化特写 图9:SEM 5000x 超高倍微观特写,显示交变应力推动下的周期性纳米级疲劳条带

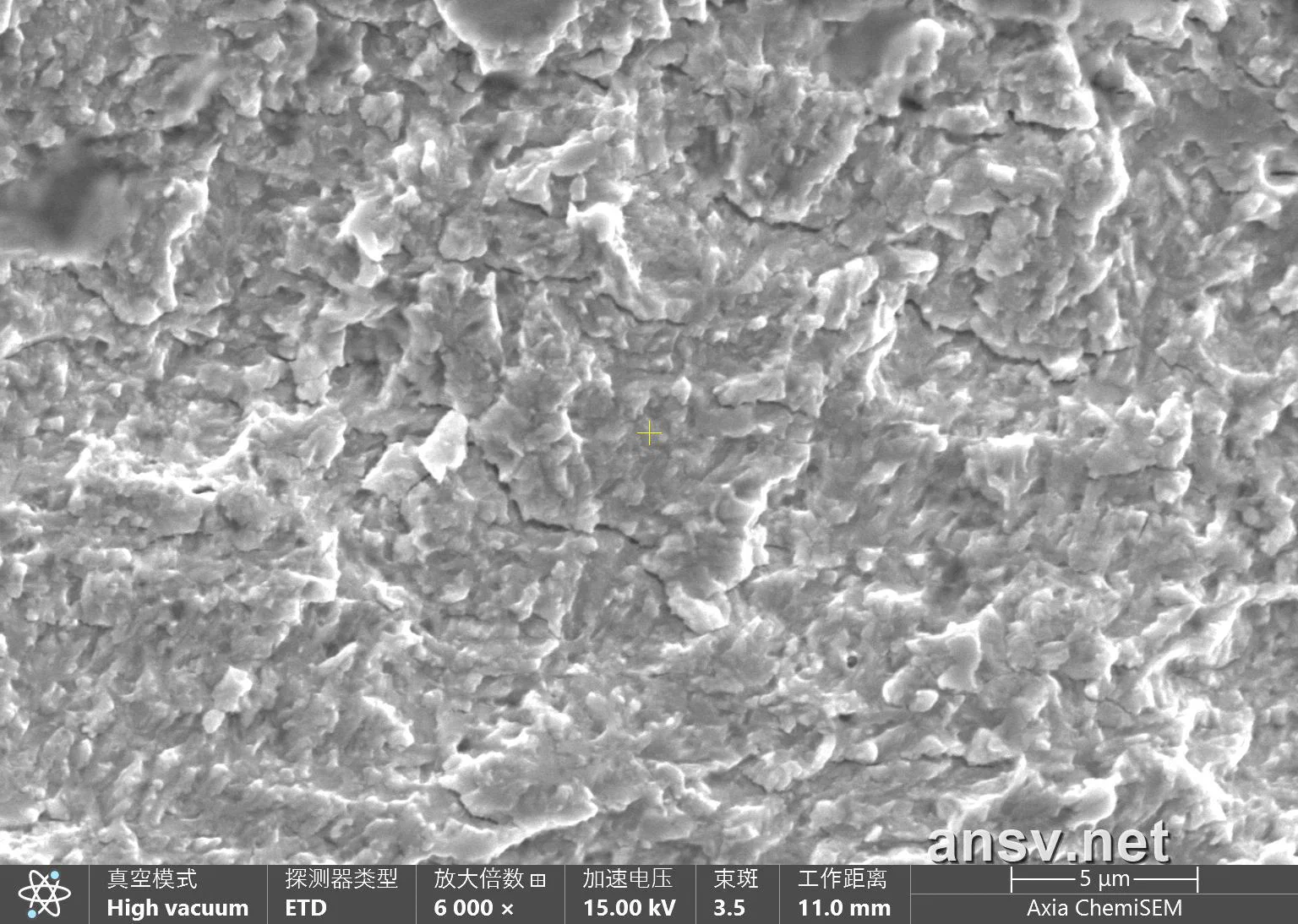

SEM 6000x 次生微裂纹 图10:SEM 6000x 显微照片,展示交变应力扩展中伴随晶界开裂的次生微裂纹(Secondary Microcracks)

  1. 瞬断区(Fast Fracture Zone):当裂纹扩展导致有效承载截面减小到临界值以下时,零件无法承受最大峰值载荷瞬间断开。韧性较好材料的瞬断区通常会表现为 45° 的剪切唇(Shear Lip),微观可见明显的韧窝(Dimples)。

四、 高温高湿下马达通电振动的腐蚀断裂失效机制

然而,一旦马达面临极端工况或高加速环境可靠性考核时,单纯基于常温 S-N 曲线的安全设计将会完全失效,弹簧片会出现极为严重的早期脆性突发断裂。

💡TIP

深度专题推荐:关于马达弹簧在双85湿热环境下的滑移破膜动力学、闭塞微电池点蚀机理、江原隆一郎 7 阶段裂纹演化模型与 S-N 疲劳极限完全丧失的专题剖析,请参阅专门文章:《线性马达弹簧高温高湿腐蚀疲劳失效:点蚀坑诱变机理、S-N疲劳极限丧失与工程对策》

1. 可靠性实验寿命的极端对比

通过对 LRA 振动马达进行对比实验,其稳态可靠性寿命在不同环境条件下表现出惊人的量级差异:

  • 常温常湿工况(25℃,65%±20% RH):马达可持续稳态振动工作达 30天以上 依然无损坏。
  • 高温高湿工况(65℃,95% RH):马达通电振动工作仅 44小时 左右,支撑弹簧便发生突发断裂失效。

高温高湿通电环境下弹簧片电化学腐蚀与交变应力耦合失效机理 图11:高温高湿通电环境下弹簧片电化学腐蚀与交变应力耦合失效机理

2. “高温-高湿-通电振动”三重耦合的腐蚀疲劳(Corrosion Fatigue)机制

这起严重的失效案例并非普通的机械疲劳,而是由环境介质与动态交变应力、局部微电流电场三者高度耦合引发的腐蚀疲劳断裂。其物理化学微观演变机制如下:

  1. 钝化膜的电化学动态破裂与点蚀萌生:不锈钢内部的 Cr 元素会在常温空气中形成纳米级致密的 $Cr_2O_3$ 钝化膜,从而隔绝空气。然而,在 65℃ 高温与 95% RH 高湿环境中,弹簧片表面极易形成微观凝结水膜。在马达通电振动状态下,交变应力引起的局部微观剪切滑移带会导致钝化膜机械性破裂。同时,线圈与柔性电路板(FPC)处的微小高频漏电流会在水膜中建立局域微电场,作为催化剂极大地加速了不锈钢中 Fe 元素的阳极溶解反应,不锈钢表面的破损处无法及时修复,迅速演变为微小的点蚀坑(Pitting Corrosion)
  2. 疲劳极限消失与裂纹加速扩展:在腐蚀环境中,不锈钢材料传统的常温疲劳极限(如 870 MPa)彻底不复存在。这意味着即使马达的工作最大应力只有 459.22 MPa,在腐蚀环境下依旧处于“可破坏损伤区”。萌生的点蚀坑直接退化为极为尖锐的微观缺口应力集中源。
  3. 裂纹尖端氢脆与微观加速自催化:随着应力载荷周期数的不断增加,微裂纹尖端处于高度应力集中状态,水分子在尖端强电场与高应力场作用下发生水解,产生的氢离子渗入不锈钢的基体晶界中,引发严重的氢脆(Hydrogen Embrittlement)。这导致裂纹尖端的结合力大幅削弱。裂纹开始以惊人的速度在晶界或晶内进行加速扩展(裂纹扩展速率 $\frac{da}{dN}$ 相比常温空气中发生数倍至数十倍的跃升),经历“萌生 $\rightarrow$ 加速扩展 $\rightarrow$ 突发断裂”的急剧演变过程,使结构在短短 44 小时内便发生脆性断裂。

3. 环境腐蚀断裂的失效诊断依据

利用断口学方法进行现场诊断时,由腐蚀疲劳引起的断裂零部件具备独特的形貌指征:

  • 裂纹源氧化/腐蚀层辨识法:由于裂纹源区域最先开裂,暴露于高温、高湿及通电电化学环境中的时间最长,因此受到的环境破坏最为严重。在显微镜下,裂纹源必定位于腐蚀物、氧化膜堆积最严重的表面或次表面位置
  • 断口痕迹演变特征:通过高倍金相或扫描电镜可观察到,裂纹源区的放射状条纹收敛中心或贝壳纹的几何圆心即指向发生严重腐蚀的点蚀坑发生源,以此可精准判定断裂起裂点,为优化带材表面工艺或改进马达内部结构设计提供决定性的技术判据。

五、 三重耦合腐蚀疲劳的电镀镍工艺解决方案

面对复杂的电化学腐蚀与交变应力双重破坏,在不锈钢基体表面引入镍扩散防护层是目前行业公认性价比最高的量产改性手段。然而在工艺路线的选择上,必须彻底摒弃化学镀(化学镀镍 ENP)方案。化学镀层由于其本征反应机制,导致其与亚稳态奥氏体不锈钢基体的界面结合牢度较差;在马达数千万次乃至数亿次的高频、大振幅交变冲击(大交变 $G\text{-force}$)下,化学镀层极易发生局部剥离与脱落(Flaking),进而产生微粒异音(Particle Noise)或引发内部电气短路。

因此,量产大货必须全面采用**电镀镍(Electroplating Nickel)**工艺。根据马达弹簧在供应链中的制造工序切入点,电镀工艺分化为以下两条完全不同的工艺路线,各具硬核的技术得失:

1. 方案 A:冲压前电镀(卷料预电镀后成型)

该方案直接采购经过超精密冷轧、并在扁平带材表面完成连续电镀镍的不锈钢卷料,随后直接送入高速连续冲压模具内进行冲裁与折弯成型。

  • 工艺优势:卷料处于全扁平状态进行电镀,电流密度极其均匀,表面的镍层厚度公差控制极佳,不会对马达弹簧成型后的 3D 几何尺寸造成任何二次流体破坏,大货生产的几何尺寸 CPK 极高。
  • 致命痛点(断面裸露风险):由于是先电镀后冲切,成型后的弹簧片冲切断面(Sheared Edge)完全没有镍层覆盖,属于裸露的不锈钢基体
  • 失效演化:在 65℃、95% RH 的高温高湿以及微漏电流电场催化下,针对这部分裸露断面的腐蚀断裂分析依然适用。破裂的钝化膜和暴露的晶界会率先沦为点蚀坑并向内部演变为裂纹源。
  • 量产工程评价:虽然断面存在腐蚀隐患,但由于不锈钢弹簧最大的上下主受风/受水交变面得到了镍层的完美屏蔽,其多场耦合下的腐蚀疲劳寿命相较于完全不电镀的裸片依然有显著的量产级增益与拉升

2. 方案 B:冲压后电镀(级进模带料带连续电镀)

该方案采用高精密级进模(Progressive Die)进行冲压,不锈钢卷料在冲裁和 3D 折弯成型后,并不直接切断进行单件分选,而是保留连结在连续的金属料带(Carrier Strip)上,以整卷带料带的形式直接拉动进入连续电镀槽中完成整窗电镀镍,电镀完成后再进行最终的二次切断(Singulation)。

  • 工艺优势(双重闭甲)
    1. 断面100%严密包覆:由于支撑弹簧的 3D 折弯几何及主要的剪切面、冲孔边缘均在电镀前已加工完成,因此整片弹簧(包含高风险的冲切断面与毛刺区)能够获得 100% 的镍层包覆,从根本上杜绝了局域环境引发的阳极溶解和点蚀坑萌生链条。
    2. 极佳的变形控制机制(Carrier Strip 物理约束):马达支撑弹簧属于超薄精密弹性件(名义厚度仅为 $0.08\text{ mm}$),若采用单件散装挂镀或滚镀,极易在强流体前处理洗涤或滚筒碰撞中发生灾难性微观形变。采用带料带进入电镀槽的卷对卷连续电镀工艺,利用高刚性的连续金属主料带对成型后的弹片实施强有力的物理位移约束,完美抵御了电镀液对超薄悬空弹力臂的流体冲击与扰动,将大货量产中的动态形变风险降至最低,确保了马达内部悬浮组件的机械对中度一致性。
  • 量产大货面临的核心技术挑战
    1. 电镀厚度均匀性控制极其严苛(R角电场穿透与聚集异质性):由于弹簧片已完成了 3D 折弯,带料带进入电镀槽后,其微观电场分布受控于电荷的尖端聚焦效应(Electric Field Concentration)。在电镀电场线分布中,弹簧片的折弯 R 角及边缘外凸区域的电场线高度聚集,导致 R 角处的金属镍层沉积速度显著高于其中部平直和平坦区域
      • 延伸失效分析:R 角区域本身即为马达高频交变运动下的最大机械应力集中区。一旦电镀控制不当导致 R 角处镍层过度堆积偏厚,会局部大幅改变弹簧的本征刚度特性(导致共振频率漂移),同时高应力 R 角处偏厚的电镀层脆性增加,极易在交变往复振动中率先发生“镀层微裂纹”,进而向下反向穿透不锈钢基体,演变为机械疲劳与腐蚀疲劳的混合裂纹源。
    2. 二次切断点的微米级裸露隐患:方案 B 虽然实现了大面积边缘的严密包覆,但在电镀出槽后,必须经过最后一道工序将弹簧片从连续料带上冲切下来。这个最终切断点(Cut-off Tab)的断面依然会存在微米级的金属基体裸露。虽然该暴露面积相比方案 A(全断面裸露)减小了几个数量级,但在长周期的“高温-高湿-通电振动”三重耦合实验中,该微孔切断点仍是腐蚀断裂分析中不可忽视的薄弱环节,必须在级进模排样设计(Layout Design)时将其规划在整个弹簧片的低应力中性轴(Neutral Axis)区域。
    3. 驱氢(Dehydrogenation Baking)后处理规范:无论是方案 A 还是方案 B,电镀反应阴极均会不可避免地析出大量本征氢原子并渗入不锈钢基体内部。电镀完成后,必须在 1.5 小时内立即送入烤箱进行驱氢烘烤(烘烤规范:$190^\circ\text{C} \pm 10^\circ\text{C}$,持续 $3 \sim 4$ 小时),通过热激活能强行驱离游离氢,消除残余的晶界氢致裂纹风险,防止氢脆与交变疲劳载荷叠加引发的突发性断裂。

线性马达悬浮弹簧全生命周期 DFM 精密制造与防腐对策全景体系 图12:线性马达悬浮弹簧全生命周期 DFM 精密制造与防腐对策全景体系

六、 剖析总结:马达弹簧全生命周期工程闭环

线性振动马达支撑弹簧的设计、量产稳定性与多场耦合失效攻关,是一个典型的“先进材料 - 动力学仿真 - 精密冲压成型 - 表面电化学改性”跨学科系统工程。纵观本篇全景解析,我们可以将马达弹簧的底层技术矩阵归纳为以下四维闭环:

  1. 物理规律与公差链的“铁律约束”: 线性马达作为高 Q 值的精密谐振执行器,其中心共振频率 $f_0$ 与弹簧厚度 $t$ 存在不可调和的 $1.5$ 次方正比关系($f_0 \propto t^{1.5}$)。冷轧不锈钢带材哪怕仅有 $\pm3\,\mu\text{m}$ 的极微弱轧制公差波动,也会在成品马达端成倍放大为高达 $\pm9.5\text{ Hz}$ 的巨大中心频率漂移。这要求工程研发不仅要从大货源头死卡原材带材的 CPK 制造能力,更要将此非线性特征强行写入自研的仿真反馈系统中。
  2. 材料组织学的“两难权衡”: 传统的奥氏体不锈钢(如 SUS301-EH)为了榨取极高的屈服强度,通过强冷轧加工硬化后延伸率往往剧烈断崖式下跌至 $2\%$ 左右,在后续的精密冲压弯曲成型中极易在 R 角处产生微裂纹或巨大的内部残余应力。供应链必须向超高强高延伸率的改良型材料(如 SUS301-EH (HS),在维持 $1680\text{ MPa}$ 极高抗拉强度的同时,将延伸率奇迹般恢复至 $13\%$)全面演进,这是支撑马达进行长效动态抗疲劳运动的材料学底座。
  3. 常温交变应力的“绝对安全区”: 在常规工作环境(常温常湿)下,弹簧材料拥有高达 $870\text{ MPa}$ 的空气疲劳极限。借助精密的有限元结构仿真(FEA)优化,将马达在最大额定振幅下工作时的最高集中交变应力死死卡在 $459.22\text{ MPa}$ 范围内。由于实际受力远低于材料本征疲劳极限,产品在常规工况下拥有理论上无限长的机械循环寿命($>1 \times 10^7$ 次),表现出极高的设计裕度。
  4. 极端工况下的“Surface Engineering”博弈: 一旦将环境切换至“65℃、95% RH 高温高湿 + 内部微漏电流电场”的三重耦合工况下,传统的空气疲劳极限彻底消失,钝化膜的动态破裂、阳极溶解自催化及裂纹尖端氢脆将导致产品寿命断崖式暴跌至 44 小时。 大货量产阶段必须通过金属电镀镍来进行寿命对冲(彻底排除在强交变环境下存在剥离、产生异音风险的化学镀工艺),从而演进出两条硬核的表面防护博弈路线:
    • 选用方案 A(冲压前电镀卷料):虽需要妥协和承受冲切断面 100% 裸露、可能遭遇断面局部腐蚀疲劳断裂的残余风险,但换取了极佳的电流密度均匀性、带材全扁平无应力涂覆、以及无可挑剔的几何尺寸量产直通率。
    • 选用方案 B(冲压后带料带连续电镀):通过级进模将冲压后的 3D 弹片保留在连续料带上,带料带进入电镀槽的形式,依靠主料带的强物理位移约束成功阻断了超薄弹片的微观流体形变风险。其断面大面积达成严密包覆,但工程师必须在工模具端去优化电场线分布,解决 R 角因尖端效应导致的厚度异质性,并严防后道二次切断点处的基体应力裸露点蚀。

💡 核心研发笔记

许多初级仿真工程师在面对 44 小时高温高湿通电断裂时,经常会陷入“两难恐慌”:选冲压前电镀吧,断面全裸露,断面局部腐蚀断裂的机理依然完全成立;选传统的散装电镀吧,单件在电镀槽里被药水冲得稀烂变形,一测频率偏了十几赫兹。

真正的总工程师高度,是能够创造性地把“精密级进模排样”与“卷对卷带料带连续电镀”跨界融合——成型后的 3D 弹片绝不提前切断,而是紧紧依附在连续的主料带上拉进电镀槽。通过料带的强刚性物理约束,强行按住超薄精密零件的流体形变风险。这样我们既拿到了断面完全包覆的抗腐蚀护甲,又保住了精密谐振的几何尺寸一致性。接下来的战场,就精细地挪到了 R角的尖端电场均化、切断点的中性轴应力避让以及严苛的后处理驱氢时序上。这种建立在制造链边界、粉末冶金/相变材料学和多场电化学电场线上的深刻闭环,才是精密硬件 DFM 的核心护城河所在。


📌 关联动力学理论与公式手册
