一、 引言与质量块概述
在现代智能手机、游戏手柄及可穿戴设备中，触觉反馈（Haptic Feedback）已成为提升用户体验的核心技术。随着消费者对振动质感、响应速度和启停干脆度要求的不断提高，消费电子大厂逐步采用方形线性振动马达（LRA）替代传统的扁平马达和圆形马达，以提供更加细腻、逼真、且富有方向感的震感反馈。
在线性振动马达中，**质量块（Mass Block / Vibrator Weight）**是振动系统的核心组成部分。其根本术语定义为：通过极大化振子（Vibrator Assembly）的动质量，在马达电磁系统驱动下产生往复运动，从而为整机系统提供源源不断的振动力和加速度。
由于微型马达内部的物理空间极其有限，如何在极小的体积内堆叠出最大的重量，成为了马达设计的关键痛点。因此，兼具极端物理密度的**高比重钨合金（High-Density Tungsten Alloy）**已成为当前智能设备线性马达质量块的绝对主力材质。
二、 原材料与微观组织特性
高比重钨合金是一类以钨（W）为基础材质（含钨量通常为 85%~99%），并添加有少量镍（Ni）、铜（Cu）、铁（Fe）、钴（Co）等元素组成的典型粉末冶金合金，其宏观密度（一般在 17.5 ~ 18.2 g/cm³）可高达不锈钢的 2 倍以上。
从微观晶体结构来看，经过高性能液相烧结后的质量块呈现出独特的两相网状微观组织（海岛状分布）：
- 钨相（Tungsten Phase - 孤立的“海岛”）
- 组织特征：几乎由纯钨晶粒组成，体心立方（BCC）结构。由于钨的熔点极高（3410℃），在烧结过程中绝大部分以球状硬质晶粒形式存在，平均晶粒度通常调控在 50 μm 以下。
- 核心作用：决定了质量块的高密度、高弹性模量以及优异的物理抗冲击基础。
- 基体相 / 粘结相（Matrix Phase - 连续的“海洋”）
- 组织特征：面心立方（FCC）结构。由添加的少量低熔点合金元素相互固溶，并在高温下形成液相，冷却后包覆、锁定球状钨晶粒。
- 核心作用：主要调控硬质钨合金材料的可加工性能、室温延展性（韧性）、抗拉强度以及电化学耐腐蚀行为。

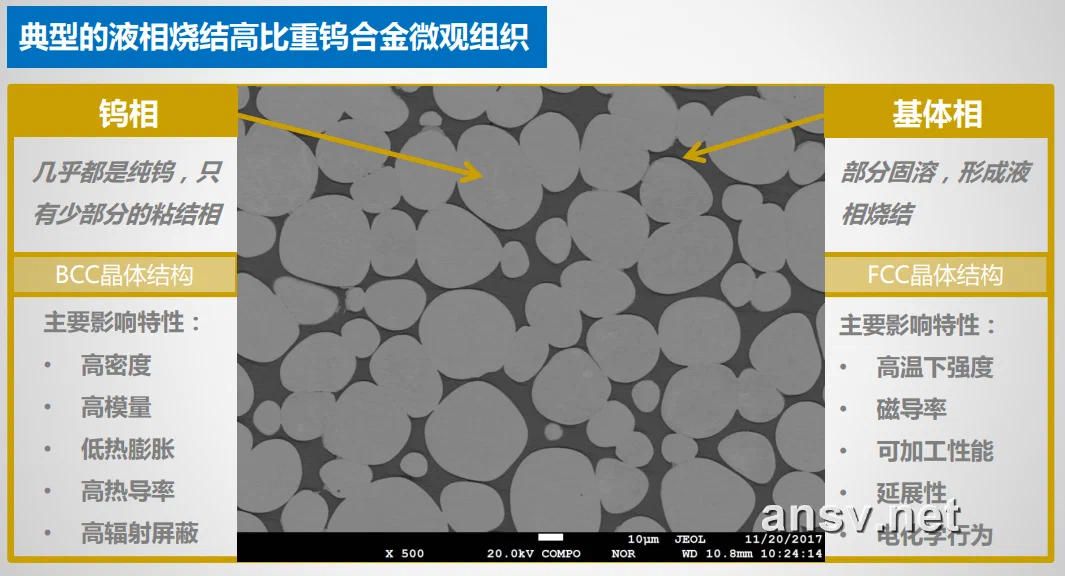

图1：高比重钨合金微观组织 SEM（扫描电镜）图。亮白色球状颗粒为纯钨相（W Phase），暗灰色间隙填充部分为液相烧结后形成的粘结基体相（Matrix Phase），呈现出全致密的金属学海岛状组织。
在原材料配方调控中，过渡金属钴（Co）的引入极为关键。钴在粉末冶金体系中具有显著的“活化烧结”作用，不仅能有效降低液相烧结温度、活化晶界，更能在微观层面改善相界面的结合能，从而大幅降低产品在大批量生产时的变形率。
三、 钨合金质量块的电化学腐蚀与微观退化机理
在环境可靠性（如双 85 湿热测试或中性盐雾测试）中，高比重钨合金的腐蚀机制主要是双相间的电化学微电池腐蚀：
- 阳极反应（连续的粘结基体相）： $$M \rightarrow M^{n+} + ne^- \quad (M = \text{Ni, Fe, Co等发生氧化溶解})$$
- 阴极反应（孤立的硬质钨颗粒）： $$\text{O}_2 + 2\text{H}_2\text{O} + 4e^- \rightarrow 4\text{OH}^- \quad (\text{发生吸氧反应})$$
3.1 晶界剥离腐蚀
在盐雾介质中，环境中的活性氯离子（$\text{Cl}^-$）极易穿透质量块表面不致密的防护层，优先攻击电位较低、性质较活泼的粘结基体相网络。随着粘结相作为阳极发生电化学溶解，对“海岛状”钨颗粒的包裹力和约束力彻底消失，导致质量块表面微观镂空，晶粒成簇剥落。
3.2 应力腐蚀开裂（SCC）
基体相溶解后生成的金属络合物与氧化物产生显性的体积膨胀，挤压不致密的微观晶界或残留气孔，在金属相内部产生剧烈的水化内部膨胀应力。这种局部膨胀压会诱发原本脆性偏大的钨合金基体发生脆性退化，在后续承受跌落机械冲击时，极易瞬时诱发裂纹的低应力扩展。
四、 重要性能参数与材质进化路线
4.1 核心评估参数指标
- 重量与密度边界：为了同时兼顾质量块的重量与力学延展性，一般选型密度严格控制在 17.5 ~ 18.2 g/cm³ 之间。若密度过低则震感深度不足；而密度如果一味追求纯钨极限，会由于粘结相过少、液相量不足而导致材料微观晶界弱化，进而机械脆化。
- 力学强度与抗过载：高比重钨合金的高克重，导致其在整机跌落（Drop Test）和机械冲击可靠性测试中会产生巨大的瞬态惯性载荷。通常钨合金的抗拉强度（UTS）需维持在 600 ~ 1000 MPa 之间。
- 耐腐蚀性与抗耐候：质量块在全生命周期中需经受严苛的高温高湿、高浓度盐雾环境可靠性考核，以防内部两相交界处由于微电池效应引发晶界电化学腐蚀，导致宏观结构开裂剥落。
4.2 材质配方与工业特性对比（依据原厂质量块基础知识标准）
在微型线性马达的高比重钨合金质量块选型中，根据不同金属元素的配比，其核心理化参数与可靠性特征在实际量产中表现如下：
| 材料配方 (Material) | 钨含量 W (wt.%) | 密度 Density (g/cm³) | 最大硬度 Hardness Max (HRC) | 抗拉强度 UTS (MPa) | 延伸率 Elongation (%) | 磁性 Magnetic properties | 耐腐蚀性能 Corrosion | 跌落性能 Drop |
|---|---|---|---|---|---|---|---|---|
| 钨镍铜 (W-Ni-Cu) | 95～97 | 17.8～18.2 | 34 | 640 | 2 | 无磁 (N) | 弱 (L) | 较强 (H) |
| 钨镍铁 (W-Ni-Fe) | 95～97 | 17.8～18.2 | 35 | 690 | 2 | 弱磁性 (L) | 较强 (H) | 强 (H) |
| 钨镍钴 (W-Ni-Co) | 95～97 | 17.8～18.2 | 35 | 650 | 2 | 无磁 (N) | 强 (H) | 弱 (L) |
| 钨镍铁钴 (W-Ni-Fe-Co) | 95～97 | 17.8～18.2 | 35 | 680 | 2 | 弱磁性 (L) | 强 (H) | 极强 (H) |
通过上表量产大数据不难发现，目前的微型高端线性马达质量块已全面倒向第四代 W-Ni-Fe-Co（钨镍铁钴）配方体系。该配方完美熔合了高强度、强韧性与高耐候性，极大地改善了液相烧结时的组织致密化。
五、 宏微观检测试验与排除法定位
为了明确失效究竟源于“钨合金材质本征缺陷（如烧结欠火、多孔发脆）”还是“机械结构载荷过载”，技术团队对故障样件与同批次库存未测试留样（OK 样品）进行了全方位的物理性能与金相组织表征对比，采用排除法逐一进行严苛的收敛定位：
A. 维氏硬度测试
使用维氏硬度计测试了质量块基体的硬度分布。技术指标红线要求维氏硬度 $\ge 280 \text{ HV10}$。测定发现：NG 故障样件实际硬度为 $314.7 \sim 317.5 \text{ HV10}$；OK 留样实际硬度为 $307.5 \sim 324.4 \text{ HV10}$（批次均值稳定在 $316 \text{ HV10}$ 附近）。硬度指标完全处于工艺规格的高分安全区间，首先排除了由于过烧或致密度不足带来的材料本征硬度异常变异。
B. 金相显微表征
对样品进行解理面切割打磨并进行高倍金相分析。工艺规范红线要求纯钨颗粒平均晶粒度 $<50\ \mu\text{m}$，相结构连续无偏析，且内部无未烧透空洞。高倍下观察显示：无论是 NG 故障样件还是 OK 留样，纯钨球状晶粒平均尺寸均整齐调控在 $35\ \mu\text{m}$ 左右，微观相连续且分布极其均匀，全面排除了过烧导致的晶粒粗大或欠火导致的宏观孔洞夹渣等冶金缺陷。
C. 敏感间隙杂质元素测试（C / N / O 含量分析）
利用精密碳硫分析仪、氧氮氢分析仪精确定量测定晶界内极度敏感的有害间隙元素质量百分比，严防脆性中间相富集弱化晶界结合能。化学滴定结果显示：
$$\text{C 含量: } 0.0043\% \sim 0.0050\% \quad (\text{行业开裂红线边界: } \ge 0.02\%)$$$$\text{N 含量: } 0.0054\% \sim 0.0062\% \quad (\text{行业组织恶化临界线: } \ge 0.01\%)$$$$\text{O 含量: } 0.0132\% \sim 0.0150\% \quad (\text{技术指标临界控制线: } \le 0.02\%)$$测试表明，上述样品有害元素富集率极低，处于绝对的安全裕度范围内，彻底排除了原材料遭非金属污染或脱脂气氛异常带来的沿晶脆断隐患。
D. 极限裸块跌落复现实验
为了完全排除大批次生产中可能存在的材料性能偶然波动，技术团队抓取了该批次多达 32 支高比重钨合金质量块裸块成品，在没有任何外壳 and 弹簧支撑的极限恶劣工况下，直接进行 $1.5\text{ m}$ 高度连续 60 次面向刚性钢板的极限直跌冲击。
实验结果显示：32 支裸块样品全数顺利通过考核，无一产生任何一例由于材料脆化引起的崩角、裂纹或缺料断裂，仅在受撞的尖锐外轮廓棱角位置观察到正常的局部金属塑性挤压形变（物理应变让位）。这强有力地证明了高比重钨合金基体本身的机械抗冲击性能、延伸韧性极其良好，材料处于极佳的“健康态”。
E. 失效诊断结论
REGULAR根本原因复盘：本起失效分析案例并非由于高比重钨合金质量块本身的成型烧结工艺缺陷、内部微观组织相异常或碳、氮等有害间隙杂质富集脆化所致。
其真正的根本原因属于机械结构层面的局部剪切应力集中过载。当整机以特定倾斜角度碰撞着地的瞬间，由于振子组件本身密度高、往复运动惯性极大，特定外力产生的载荷在激光焊点边界处的微小接触面发生高度汇聚，催生了远超金属材料剪切屈服极限的瞬态峰值力矩，最终导致局部发生纯力学性质的机械剪切剥离。
六、 生产与成型工艺流程对比
目前市面上高精密、复杂几何形状（例如带有配合线圈和弹簧的凸台、凹槽及异形阶梯）的钨合金马达质量块，主要通过以下两种精密的粉末冶金制程路径进行成型与烧结：

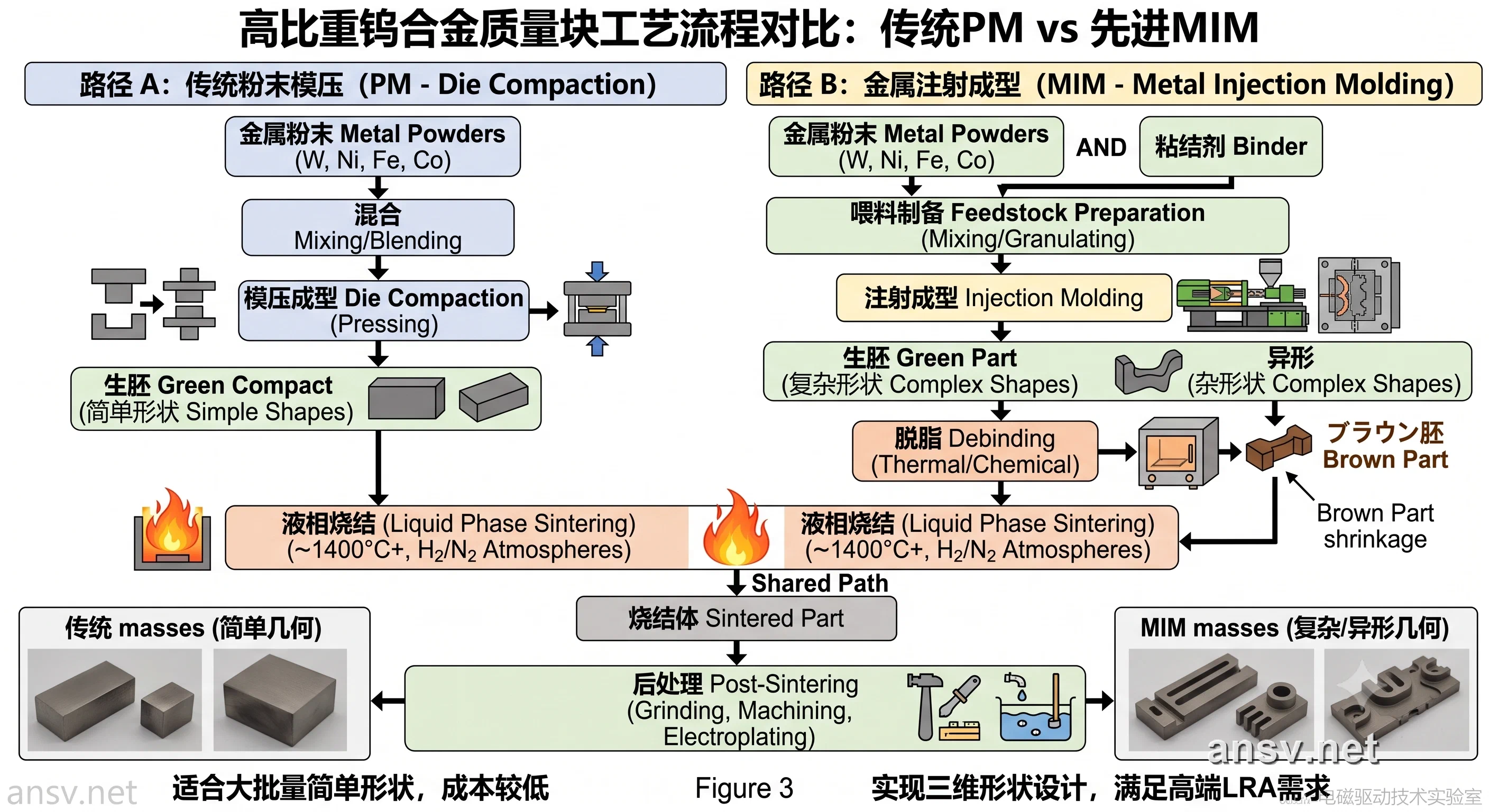

图2：高比重钨合金质量块两大成型路径（PM 与 MIM）的完整工艺流程对比图。
- 路径 A：PM（粉末模压成型）路径
- 原料与成型：超细钨粉与合金粉（W-Ni-Fe-Co）按精准配比多维混合后，通过机械刚性模具进行双向高压模压（Die Compaction）。
- 工艺边界：适用于外形相对规则、无复杂三维凹槽的块状零件，效率极高，在大批量、简单几何形状的传统组件中具有成本优势。
- 路径 B：MIM（金属注射成型）路径
- 原料与混炼：将精密级金属粉末与特定的高分子多组分粘结剂/成形剂系统在高温下深度混炼，制备出流变学性能优良的高均匀度喂料（Feedstock）。
- 注射成形：借助精密开模模具，将温热的喂料射入注射机型腔，输出具有复杂空间异形、定位盲孔或段差特征的生坯（Green Part）。
- 脱脂（Debinding）：生坯必须通过特殊的化学溶剂吹脱萃取脱脂，或精密分段热解加热，彻底除去内部的高分子粘结剂，转化为多孔隙的棕坯（Brown Part）。
- 共享后端：高温液相烧结（Liquid Phase Sintering）
- 无论是 PM 压制坯还是 MIM 脱脂后的棕坯，都必须进入纯氢气（$\text{H}_2$）等强还原气氛保护的高温烧结炉中，升温至 1400°C 以上。
- 此时低熔点的粘结金属彻底融化形成液相，利用极强的毛细管力迅速润湿、包裹不熔的球状硬质纯钨颗粒。伴随着微观孔隙的强制排出，产品发生强烈的体积线收缩（收缩率通常高达 15% ~ 22% 之间），最终凝聚成近乎全致密的金属实体。
- 后处理、整形与检验
- 由于液相烧结在高温重力下易产生微量蠕变变形，出炉后的烧结体（Sintered Part）必须经过强力整形校正模具进行高精度整形，确保成品的平坦度稳定维持在 ≤ 0.02 mm 以内。随后经由表面高规格电镀（如化学镀镍或电镀钝化），彻底阻断外部环境的腐蚀链条。
七、 DFM 改善与结构优化策略
结构几何与运动间隙优化（精细化平衡冲击力与摆幅）
- 推行“刚性限位、紧凑间隙”设计：严格评估马达内部动力学公差链。防撞间隙并非越宽越好，过大的自由活动空间会导致质量块在跌落时加速时间变长，放大撞击瞬间的相对动量与冲击力。应当在满足马达最大运行位移摆幅（避免日常撞壳异音）的前提下，尽可能压缩质量块与内壁的自由气隙。
- 加装高阻尼缓冲弹性垫：在极限过载的对撞区域（强过载临界干涉区）加装高阻尼高分子泡棉或垫片，通过“小间隙 + 软接触”延长动能释放的碰撞时间（增大 $\Delta t$），从而锐减瞬态碰撞峰值力，直接阻断过载力矩向焊接界面的传导。
- 轮廓边缘钝化：严格禁止质量块轮廓出现尖锐的直角或锐角，接触视口面设计为缓坡 R 角（如不小于 R0.2），规避几何应力集中。
增大焊接固定面积与工艺促进（提升本征连接强度）
- 增大焊接接触基面：在质量块设计阶段，配合弹簧片的本体结构，增加专门的台阶部或凸耳设计，以最大化增大弹性件（弹簧片）与块体的激光焊接固定面积。通过将单一集中焊点优化为多点矩阵焊接或加长焊缝，直接分摊并降低单位面积上的剪切应力，从根本上解决焊点过小导致的焊接脱离。
- 精细化激光焊接参数：采用“短脉冲、低能量、多点位”代替单点高能量长脉冲焊接，严格监控焊接熔深，确保熔池刚好穿透弹簧片并润湿质量块表面，避免激光能量过大导致过多的粘结相元素烧损。
- 引入过渡缓冲镀层：在质量块表面电镀 2–5 $\mu\text{m}$ 的致密纯镍层，焊接时镍层作为“能量吸收垫”和“钎料”，促进弹簧片与质量块基体相的固溶扩散钎焊，减少对钨晶界的直接机械与热冲击。
八、 总结
高比重钨合金质量块作为线性振动马达中不可或缺的“动质量核心”，在极度受限的空间内通过极致的物理密度保障了马达强劲、干脆的触觉震感反馈。从微观组织、成型制程到复杂的可靠性环境博弈，其质量管控绝非局限于简单的宏观尺寸检测。通过在材料选型上对第四代 W-Ni-Fe-Co 配方的精确掌控，在生产中理顺 PM 与 MIM 各自的成型边界，并在设计端搭建“材料纯度底线监控 + 结构 DFM 仿真避让”的双驱护城河，将微观晶界调控与宏观力学消解完美结合，方能真正构筑出具备高直通率、长寿命的智能设备顶级触觉反馈系统。
