2.3 必趣八爪鱼主板固件编译刷写与多 MCU 通信联调

本章概述：在完成第一部分树莓派上位机环境（Klipper + Moonraker + Fluidd + KlipperScreen）的部署后，本章将重点讲解下位机（八爪鱼主板）固件的编译、刷写以及上下位机握手通信。本文将结合 BigTreeTech Octopus Pro 主板官方手册，为您梳理硬件跳线选择（驱动/电源/传感器）、晶振配置避坑，并提供标准 USB 直连模式与绝境求生：UART 串口救援模式的软硬件配置全方案。

📥 本地资源下载：

• BIGTREETECH Octopus Pro - 引脚图 (PDF)
• BIGTREETECH Octopus Pro V1.0 - 中文用户手册 (PDF)

🔌 一、 硬件跳线与电路安全配置（上电前必读）

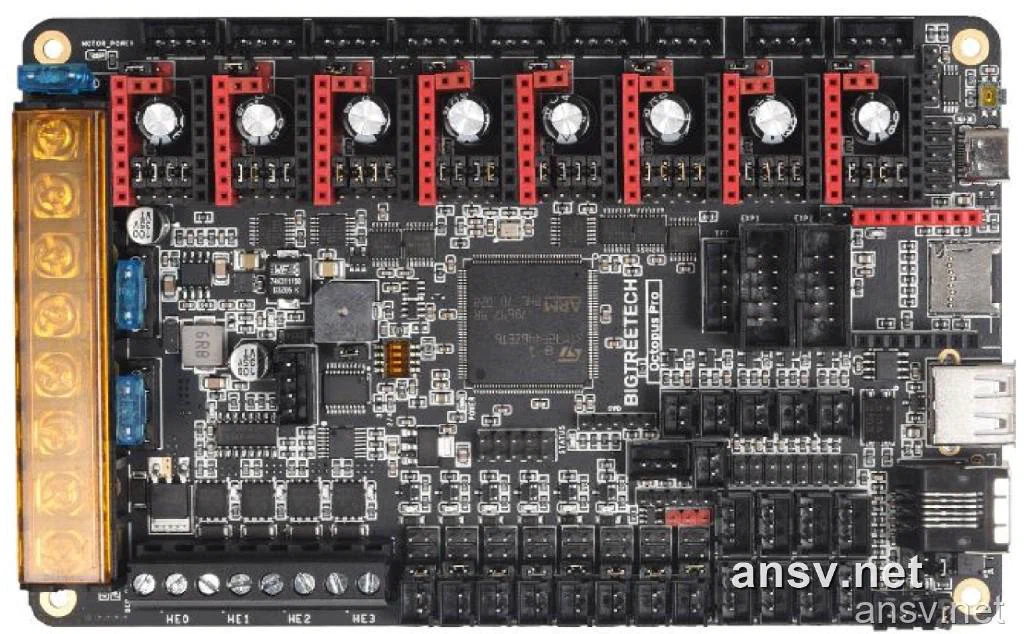

八爪鱼 Octopus Pro 主板具备强大的可定制性，但在上电前，必须保证主板上的各项跳线帽设置正确，否则极易发生冒烟或烧片事故。

1. TMC2209 驱动 UART 模式跳线

要使用 Klipper 动态控制 TMC2209 驱动电流并启用其高阶特性，必须将驱动配置为 UART 工作模式：

• 跳线方式：在每个驱动插槽下方的排针上，使用跳线帽横向短接最左侧排针（如下图所示）。
• 驱动插拔注意：请务必在彻底断电状态下插拔驱动，并注意驱动的朝向（通常 TMC2209 的静音蓝/黑色散热片朝向主板内侧，请核对 DIR 和 GND 引脚对齐）。

2. 电机供电跳线选择 (Motor Power Jumpers)

Octopus Pro 支持高达 60V 的独立驱动供电。每一路驱动均可单独选择电压：

• 主板供电电压（24V）：将跳线帽插在右边两个引脚上（默认设置）。
• 独立电机供电电压（最高 60V）：将跳线帽插在左边两个引脚上。

• ⚠️ 安全警告：切勿在通电状态下插拔供电跳线帽！若选择使用独立高压电机供电，请务必核对驱动型号（如高压版 TMC5160）是否能够承受该电压，普通 TMC2209 在 48V/60V 下会瞬间烧毁。

3. Type-C 接口为 MCU 供电跳线

在靠近 Type-C 接口处有一个 5V 供电选择跳线：

• 插上跳线帽：允许直接通过树莓派的 USB Type-C 接口为八爪鱼主板的 STM32 主控芯片提供 5V 电源。此模式非常适合在没有开启 24V 开关电源的情况下连接电脑烧写固件。
• 拔掉跳线帽：主板 MCU 必须依赖外部 24V 供电才能工作。日常打印建议保持拔掉或使用外接开关电源，防止树莓派 5V 负载过高。

4. NPN 与 PNP 型接近开关（限位/Probe）选择

若您使用电感式接近开关（如 Fotek PL-05N 或 Omron）作为 Z 轴调平传感器，主板的 Probe 接口支持跳线调节输入极性：

• NPN 型传感器：必须插上接近开关旁边的跳线帽（启用内部上拉电阻）。
• PNP 型传感器：不需要插该跳线帽。

💻 二、 标准模式：USB 直连方式（推荐首选）

USB 直连通信是目前最成熟、传输带宽最高且最易于排查故障的通信方式。

1. Klipper 固件编译 (USB 模式)

通过 SSH 远程登录树莓派终端，依次执行以下命令进入 Klipper 固件配置菜单：

cd ~/klipper
make menuconfig

在蓝色的图形界面中，根据您的八爪鱼主板芯片型号进行勾选：

选项 A：若您的芯片是 STM32F446 (如 2023 年版主流配置)

• [*] Enable extra low-level configuration options （必须勾选，以开启高级底层配置）
• Micro-controller Architecture ➡️ STMicroelectronics STM32
• Processor model ➡️ STM32F446
• Bootloader offset ➡️ 32KiB bootloader （八爪鱼主板硬性强制要求，选错会导致主板无法运行且覆盖引导程序）
• Clock Reference ➡️ 12 MHz crystal （主板搭载 12MHz 晶振，选错会导致 MCU 连接超时）
• Communication interface ➡️ USB (on PA11/PA12)

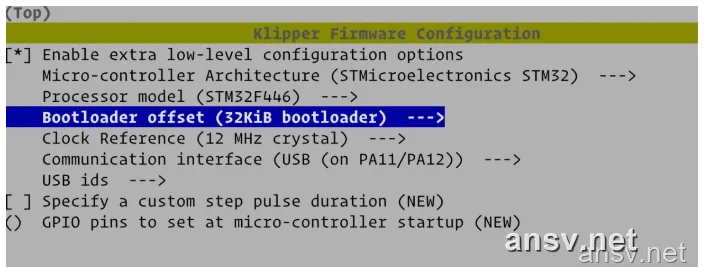

配置效果图如下：

选项 B：若您的芯片是 STM32F429

• [*] Enable extra low-level configuration options （必须勾选，以开启高级底层配置）
• Micro-controller Architecture ➡️ STMicroelectronics STM32
• Processor model ➡️ STM32F429
• Bootloader offset ➡️ 32KiB bootloader
• Clock Reference ➡️ 8 MHz crystal （注意：F429 版本主板使用的是 8MHz 晶振，选错会导致 MCU 无法工作）
• Communication interface ➡️ USB (on PA11/PA12)

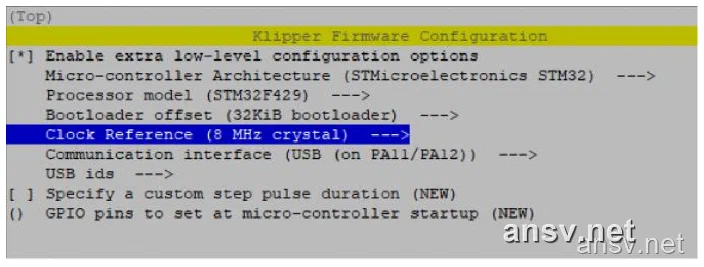

配置效果图如下：

⚠️警告

注意：不同型号的芯片晶振是不一样的，晶振设置错误会导致 klipper 无法正常工作。

配置完成后，按下 Q 键，再按 Y 键保存退出。在终端中输入以下命令开始编译：

make clean
make -j4

编译成功后，系统会在 ~/klipper/out/ 目录下自动生成名为 klipper.bin 的固件文件。

2. 固件刷写（SD 卡卡刷）

对于八爪鱼主板，最稳妥的刷机方式是使用板载 MicroSD 卡槽进行“卡刷”：

1. 通过 WinSCP、MobaXterm 或 SFTP 工具连接树莓派，将 ~/klipper/out/klipper.bin 文件下载到电脑。
2. 准备一张任意闲置的小容量 MicroSD 卡，用电脑将其格式化为 FAT32 格式。
3. 将下载好的 klipper.bin 放入内存卡根目录，并强行重命名为 firmware.bin（必须全小写，不能有其他后缀）。
4. 将 3D 打印机彻底断电，把内存卡插入八爪鱼主板自带的 MicroSD 卡槽中。
5. 用 USB 数据线连接树莓派与八爪鱼主板的 Type-C 接口，重新给打印机通电。
6. 等待 15~20 秒，主板会自动引导并写入固件。
7. 验证刷机结果：断电拔出内存卡插回电脑，若卡内的文件名自动变为了大写的 FIRMWARE.CUR，说明固件刷写成功！若仍为 firmware.bin，请检查卡格式是否为 FAT32，或卡片是否损坏。

3. 获取 USB Serial ID 并配置 printer.cfg

1. 在树莓派 SSH 终端中输入以下命令，查询八爪鱼主板在 Linux 系统中的专属硬件 ID：

ls /dev/serial/by-id/*

2. 终端会返回类似如下的设备路径：

/dev/serial/by-id/usb-Klipper_stm32f446xx_360032000B51393036363933-if00

3. 复制这段完整路径，打开 Fluidd 网页控制台的 printer.cfg，找到 [mcu] 节点并进行修改。参考您本地备份的历史配置如下：

[mcu]
serial: /dev/serial/by-id/usb-Klipper_stm32f446xx_360032000B51393036363933-if00
restart_method: command

4. 点击右上角 Save & Restart，此时上下位机即可通过 USB 顺利完成通信握手。

🛠️ 三、 绝境求生：主板 USB 损坏时的 UART 串口通信与“卡刷”方案

在实际搭建或使用中，若遭遇强电击穿导致八爪鱼主板的 USB 芯片损坏，或 Type-C 物理接口脱落，常规的 USB 连接将失效。此时，可以改用树莓派 GPIO 硬件串口（UART）直接连接八爪鱼主板的 TFT/UART 接口进行应急救砖与日常打印。

1. 物理引脚飞线连接

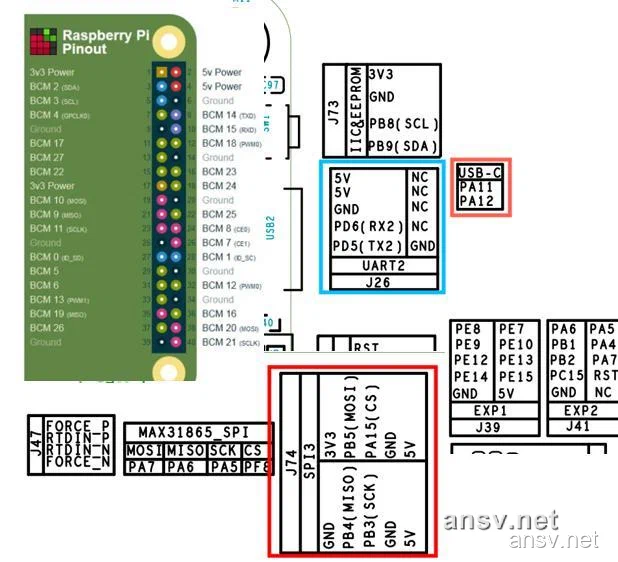

请准备三根杜邦线，按照以下针脚图将树莓派排针与主板 TFT 接口相连（注意交叉接线）：

[ 树莓派 GPIO 排针 ]                        [ 八爪鱼主板 TFT 接口 ]
   TXD (Pin 8  / GPIO14) ------------------->  RX2 (PD6)
   RXD (Pin 10 / GPIO15) ------------------->  TX2 (PD5)
   GND (Pin 6  / Ground) ------------------->  GND

注意：连线时请切断主板和树莓派的电源，严禁带电热插拔杜邦线。

2. 开启树莓派硬件串口

树莓派系统默认将硬件串口分配给了蓝牙设备，需要在底层配置文件中释放并启用硬件 UART：

1. 在 SSH 终端中编辑系统配置文件：

sudo nano /boot/firmware/config.txt
# (注：旧版本系统路径可能为 /boot/config.txt)

2. 在文件末尾添加以下两行，启用硬件 UART 并将蓝牙功能映射到低速串口（miniuart）：

enable_uart=1
dtoverlay=miniuart-bt

3. 按 Ctrl + O 保存，按 Ctrl + X 退出，并执行 sudo reboot 重启树莓派。

3. Klipper 固件编译 (UART 串口模式)

再次进入固件配置菜单：

cd ~/klipper
make menuconfig

按照以下参数进行修改：

• [*] Enable extra low-level configuration options
• Micro-controller Architecture ➡️ STMicroelectronics STM32
• Processor model ➡️ STM32F446
• Bootloader offset ➡️ 32KiB bootloader
• Clock Reference ➡️ 12 MHz crystal
• Communication interface ➡️ 选择串口通信接口，绝对不要选 USB。根据您的物理接线选择：
  • 若接在主板 TFT 接口：选择 Serial (on USART2 PD6/PD5)
  • 若接在主板排针专属 Raspberry Pi 接口：选择 Serial (on USART1 PA10/PA9)

按 Q 保存并退出，再次运行 make clean && make -j4 生成串口专用固件。

4. 强行卡刷与串口 printer.cfg 配置

1. 同样将生成的 klipper.bin 重命名为 firmware.bin，放入 MicroSD 卡插入八爪鱼主板卡槽。
2. 重新通电，确保文件名被主板自动修改为大写的 FIRMWARE.CUR。
3. 打开 Fluidd 控制台的 printer.cfg，将 [mcu] 节点下的路径改为树莓派硬件串口设备：

[mcu]
# 3B/4B/5 代树莓派通常使用的映射硬件串口设备为 /dev/ttyAMA0
serial: /dev/ttyAMA0
restart_method: command

4. 保存并重启 Klipper，此时下位机即可通过主板的 USART2 物理串口完成与树莓派的完美复活握手！

💡 四、 核心引脚配置参考 (Voron 2.4 经典引脚定义)

为方便硬件连接与软件配置核对，您可以参考下方的八爪鱼主板 Pin 脚定义图。如果需要查看更高清的矢量图，可在文章开头或点击这里直接 📥 下载 BIGTREETECH Octopus Pro - 完整版引脚图 (PDF) 。

以下为您提取了八爪鱼主板对应 Voron 2.4 的常用驱动引脚配置，方便您在编写 printer.cfg 时核对：

🔎 五、 上下位机握手验证与版本对齐排坑

在完成上述配置后，若网页端抛出警告或错误，请参照下表排查：

(第三部分：Voron 2.4 必趣八爪鱼 (Octopus) 主板固件编译、刷写与上下位机通信配置完成。第四部分我们将进入 Klipper 机械/传感器校验、PID整定与首层校准避坑指南实战。)
