3.3 Voron 2.4 改造实录：ESP32 + WLED 无线氛围灯联动 Klipper 避坑全指南

在为 Voron 2.4（或其它基于 Klipper 的 3D 打印机）配置机箱照明时，很多人习惯直接将 LED 接在主板（如必趣章鱼主板 BTT Octopus）的 5V 或 GPIO 上。但如果灯珠数量较多（例如围机箱一圈 72 颗），主板的 5V LDO 供电和单片机算力就会面临不小的压力。

最优雅的解法是：使用独立的 ESP32 运行 WLED 固件，通过 Wi-Fi 局域网接入 Moonraker，实现与 3D 打印生命周期的自动化灯效联动。

💡 实际灯效展示

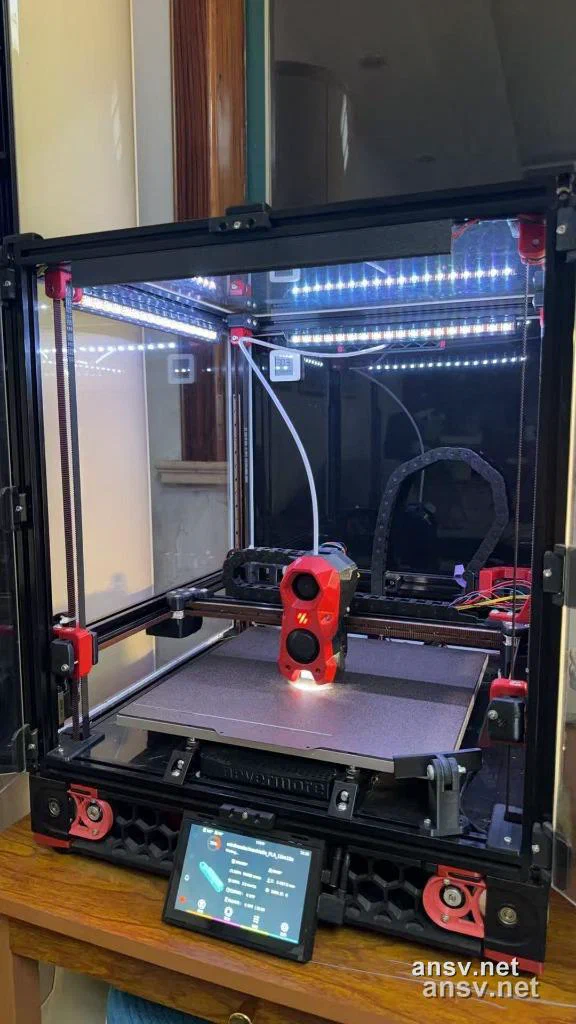

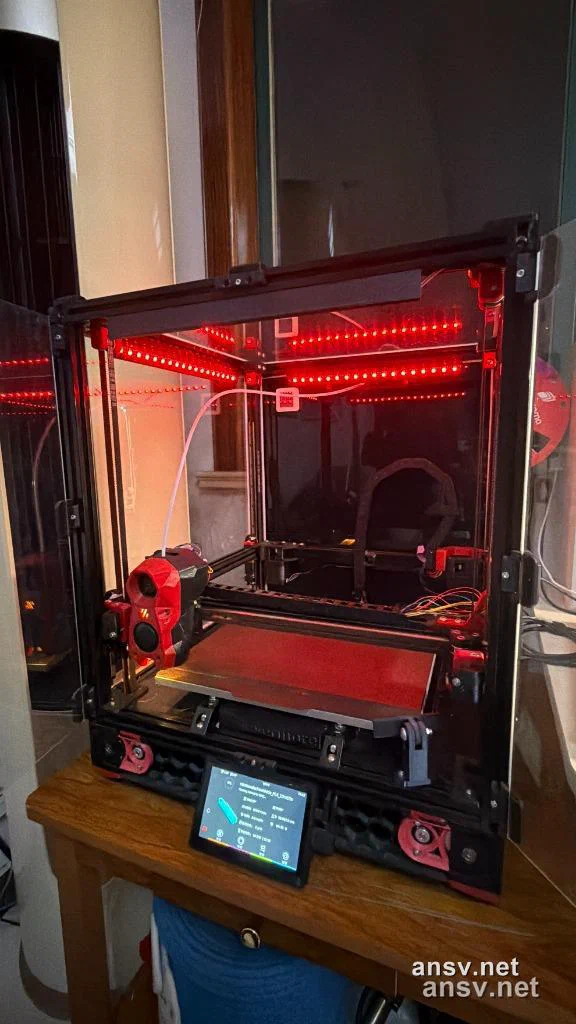

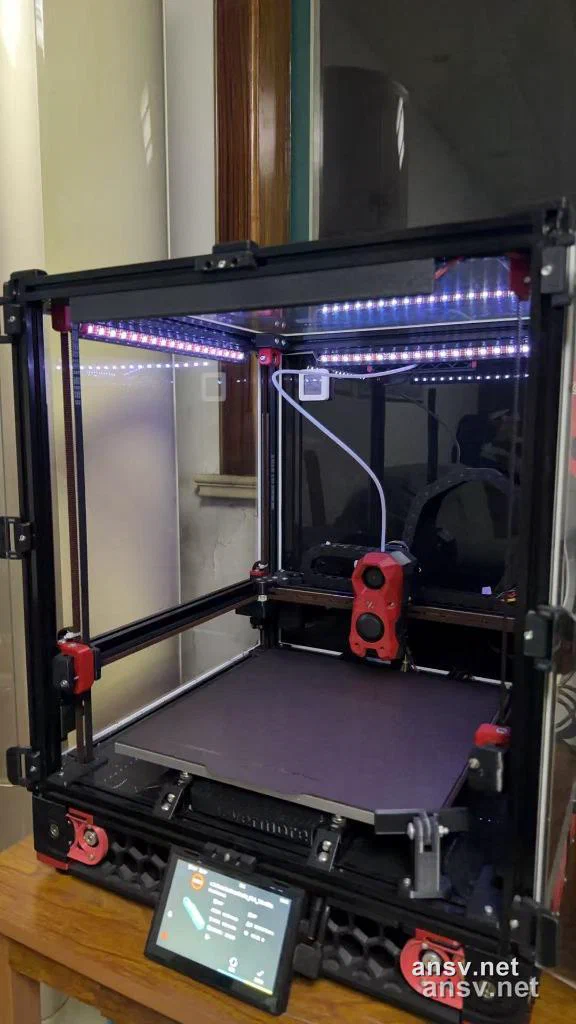

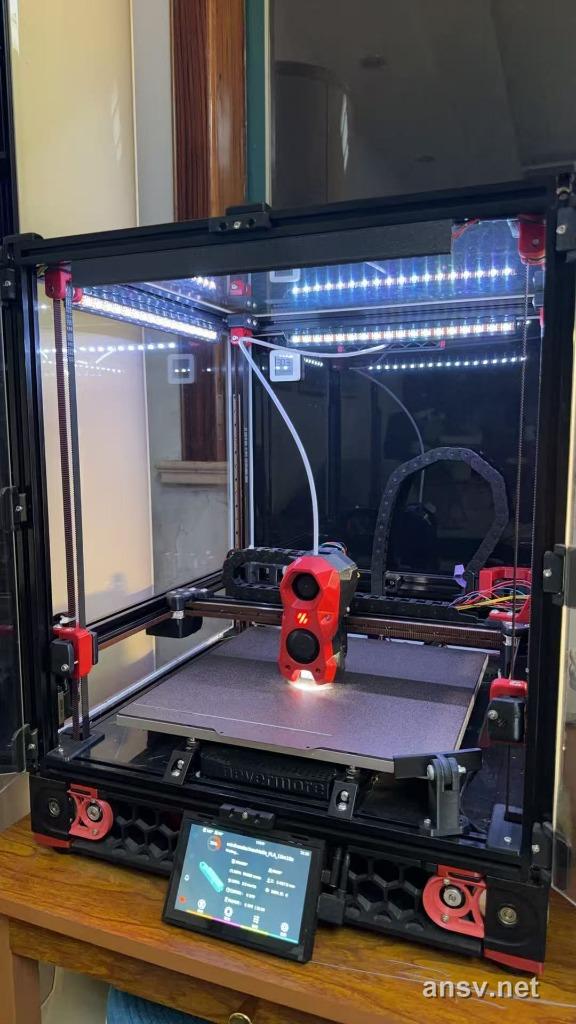

🔴 加热状态 (Heating)	🔵 待机状态 (Standby)	⚪ 打印状态 (Printing)

本文记录了从系统架构、固件升级、WLED 预设配置、Klipper 宏注入，到踩过的所有"坑"与排查思路。

🛠️ 一、硬件架构与优势

为什么选择 ESP32 + WLED 方案？

1. 零占用主板资源：不占用必趣章鱼主板任何有限的 GPIO 和板载 5V/DCDC 电源。
2. 安全隔离：全亮 72 颗 RGB 全白灯珠最大电流可达 4.3A，由独立降压模块供电，避免必趣章鱼主板因电流过载拉低电压崩溃。
3. 灯效极度丰富：WLED 内置上百种酷炫动态效果，ESP32 独立处理 PWM 驱动，不消耗 Klipper MCU 的任何性能。
4. OTA 无线升级：WLED 支持浏览器在线 OTA 固件升级，无需拆机。
5. Presets 持久化：所有灯效参数（颜色、速度、亮度）保存在 ESP32 Flash 中，即使断电重启也完整保留。

🔌 二、ESP32 接线与 WLED 固件烧录

1. 硬件接线

WS2812B 灯带每颗灯珠最大耗电约 60mA（RGB 全白全亮），72 颗合计最大 4.3A，必须使用独立 5V 电源供电，绝对不能从 ESP32 的板载 5V 引脚取电。

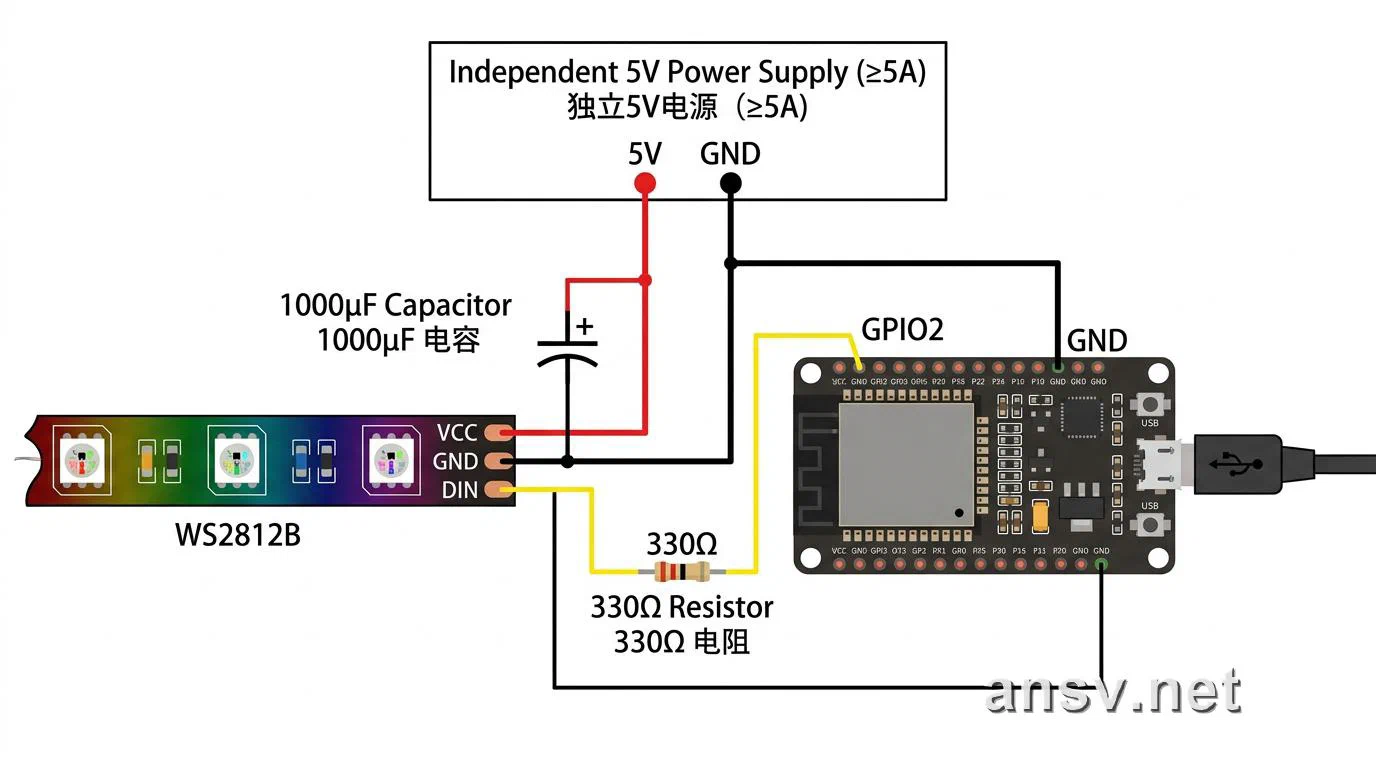

接线拓扑图

┌─────────────────────────────────────────────────────────┐
│                   独立 5V 降压模块（≥5A）                  │
│   输入：打印机 24V  →  输出：5V                            │
└────────┬────────────────────┬────────────────────────────┘
         │ 5V                 │ GND
         │                   │
         ▼                   ▼
┌─────────────────┐   ┌──────────────┐
│  WS2812B 灯带   │   │  公共地 (GND) │ ← 三者必须共地！
│  VCC ← 5V      │   └──────┬───────┘
│  GND ← GND     │          │
│  DIN ←─────────┼──── 330Ω 电阻 ←── ESP32 GPIO2
└─────────────────┘          │
                             │ GND
                      ┌──────┴───────┐
                      │    ESP32     │
                      │  GPIO2 → DIN│ （数据信号）
                      │  GND  → GND │ （共地）
                      │  5V/USB 供电 │ （ESP32 单独取电）
                      └─────────────┘

⚠️ 安全提示：WS2812B 灯带对 5V 极性敏感，接线前务必用万用表确认电源极性，反接会瞬间烧毁灯珠。

2. WLED 固件烧录

方法 A：网页一键烧录（强烈推荐，无需安装任何软件）

1. 用 USB 数据线（注意：必须是有数据传输功能的线，非仅充电线）将 ESP32 接入电脑
2. 用 Chrome 或 Edge 浏览器（必须支持 WebSerial）打开：
   👉 https://install.wled.me
3. 点击 “Install”，选择对应 ESP32 的串口，按提示完成烧录（约 1~2 分钟）
4. 烧录完成后，ESP32 会自动重启并广播一个名为 WLED-AP 的 Wi-Fi 热点

方法 B：手动下载 .bin 烧录

# 安装 esptool
pip install esptool

# 烧录（替换 COMx 为实际串口号，Windows 用 COM3 等，Linux 用 /dev/ttyUSB0）
esptool.py --chip esp32 --port COMx --baud 921600 write_flash 0x0 WLED_0.16.1_ESP32.bin

3. WLED 初始化配置

烧录完成后，用手机或电脑连接 ESP32 广播的 WLED-AP 热点（密码：wled1234），浏览器访问 4.3.2.1 进入配置页面。

第一步：配置 Wi-Fi（接入局域网）

Config → WiFi Setup
  → Network Name (SSID)：填写家庭 Wi-Fi 名称
  → Password：填写 Wi-Fi 密码
  → Static IP：192.168.5.202      ← 填写固定 IP（与 moonraker.conf 一致）
  → Gateway：192.168.5.1          ← 路由器地址
  → Subnet mask：255.255.255.0
  → Save → ESP32 重启，连接成功后访问 http://192.168.5.202

第二步：配置 LED 参数

Config → LED Preferences
  → LED outputs → Type：WS281x
  → Color Order：GRB               ← WS2812B 标准色序
  → Length：72                     ← 灯珠数量
  → Data GPIO：2                   ← 数据引脚（GPIO2）
  → Save

第三步：关闭 AP 热点（可选，安全建议）

Config → WiFi Setup
  → Disable AP（勾选）→ Save

完成后，ESP32 即可通过 http://192.168.5.202 局域网访问，Moonraker 也能正常连接控制灯光。

⚙️ 三、配置文件编写

1. 修改 moonraker.conf（关键通信桥梁）

在 moonraker.conf 末尾加入 WLED 节点：

[wled caselight]
type: http
address: 192.168.5.202
chain_count: 72
initial_preset: 1

注意：修改完 moonraker.conf 后，必须在 Web 界面选择"Restart Moonraker"，单独重启 Klipper 是不会加载新网络组件的。

2. 在 printer.cfg 中添加基础控制宏与生命周期联动

完整的 printer.cfg 灯光配置分为三层：

第一层：基础驱动宏（底层接口）

[gcode_macro WLED_ON]
description: 点亮 ESP32 机箱灯（不切预设）
gcode:
  {action_call_remote_method("set_wled_state",
                             strip="caselight",
                             state=True)}

[gcode_macro WLED_OFF]
description: 关闭 ESP32 机箱灯
gcode:
  {action_call_remote_method("set_wled_state",
                             strip="caselight",
                             state=False)}

[gcode_macro WLED_PRESET]
description: 切换 WLED 预设 (用法: WLED_PRESET PRESET=1)
gcode:
  {% set preset = params.PRESET|default(1)|int %}
  {action_call_remote_method("set_wled_state",
                             strip="caselight",
                             state=True,
                             preset=preset)}

第二层：状态快捷宏（语义化接口）

[gcode_macro LIGHT_NORMAL]
description: 高亮白光 - 正式打印中（工作照明/摄像头监控）
gcode: WLED_PRESET PRESET=1

[gcode_macro LIGHT_HEATING]
description: 红色呼吸灯 - 加热中，请勿触碰！
gcode: WLED_PRESET PRESET=2

[gcode_macro LIGHT_COMPLETED]
description: 绿色闪烁 - 打印完成，请取件！
gcode: WLED_PRESET PRESET=3

[gcode_macro LIGHT_STANDBY]
description: 冰蓝微光 - 待机/暂停/取消（低功耗夜间不刺眼）
gcode: WLED_PRESET PRESET=4

[gcode_macro LIGHT_HOMING]
description: 扫光跑马灯 - 归零与调平中（G28/QGL）
gcode: WLED_PRESET PRESET=5

[gcode_macro LIGHT_LOADING]
description: 橙色跑马灯 - 换料/进料/吐丝准备中
gcode: WLED_PRESET PRESET=7

第三层：延迟自动化任务

# 打印完成绿灯 5 分钟后自动切换为冰蓝待机灯
# initial_duration: 0 表示不在开机时自动触发，仅由 PRINT_END 手动激活
[delayed_gcode LIGHT_COMPLETED_STANDBY]
initial_duration: 0
gcode:
    LIGHT_STANDBY   # 打印完成提示结束，自动切换冰蓝待机微光

🎨 三、WLED 端 7 大核心预设配置表

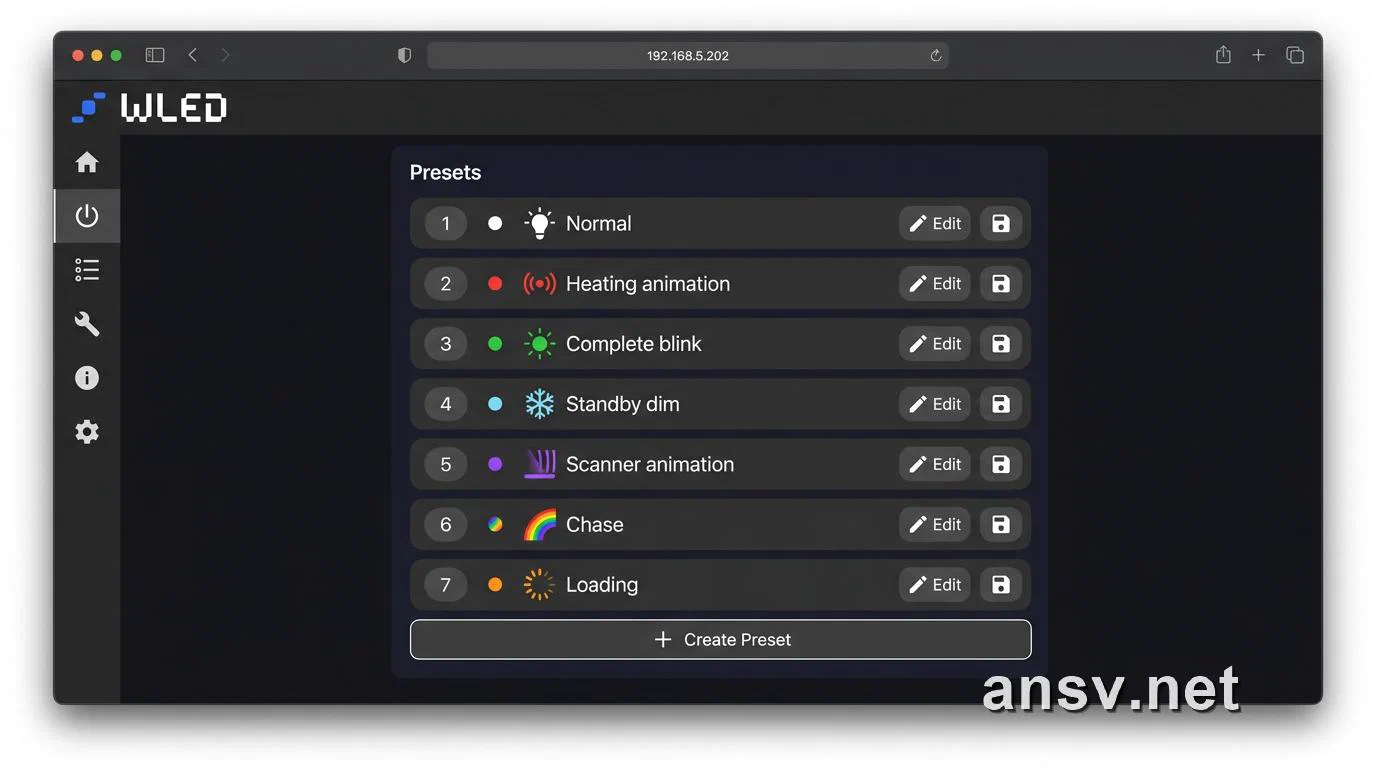

打开 WLED Web 界面（http://192.168.5.202），调好颜色与特效后，在 Presets → + Create Preset 中保存，Save to ID 必须填写对应数字：

ID	预设名称	视觉效果	特效名称	速度	亮度	对应状态	效果演示
1	1-Normal	暖白/正白光 ≈4500K	Solid（常亮）	—	255 (100%)	正式打印中

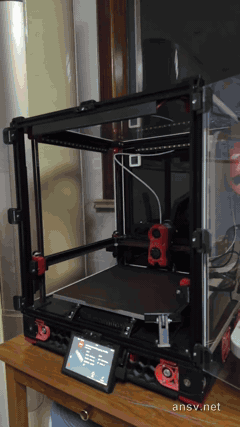

2	2-Heating	鲜红渐变呼吸 620nm	Breathe（呼吸）	128 (中速)	128 (50%)	加热升温中

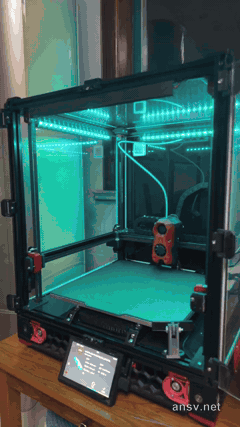

3	3-Complete	鲜绿闪烁提示 520nm	Blink（闪烁）	128 (中速)	128 (50%)	打印完成
4	4-Standby	冰蓝冷光 ≈7500K	Solid（常亮）	—	35 (微亮)	待机/暂停

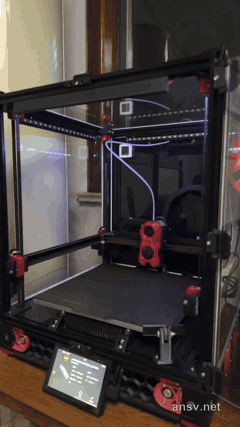

5	5-Scanner	霹雳游侠扫光	Knight Rider	150 (稍快)	200	归零/调平

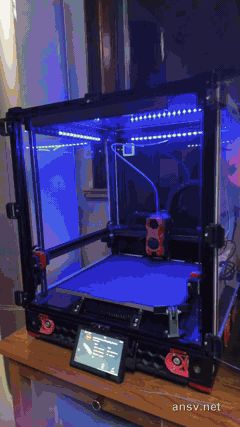

6	6-Chase	彩虹流水追光	Chase Rainbow	128 (中速)	200	预留/自定义

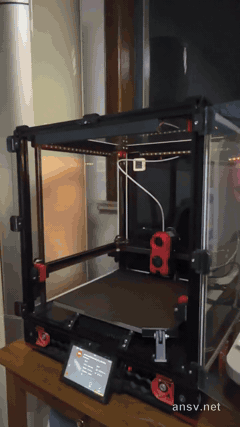

7	7-Loading	警示橙科技感加载	Android	128 (中速)	200	换料/进料

精确设置亮度的技巧：WLED 界面顶部只有拖动条，无法精确输入数值。推荐先用浏览器访问 http://192.168.5.202/win?A=35 精确设定亮度后，再回到 Presets 页面保存。

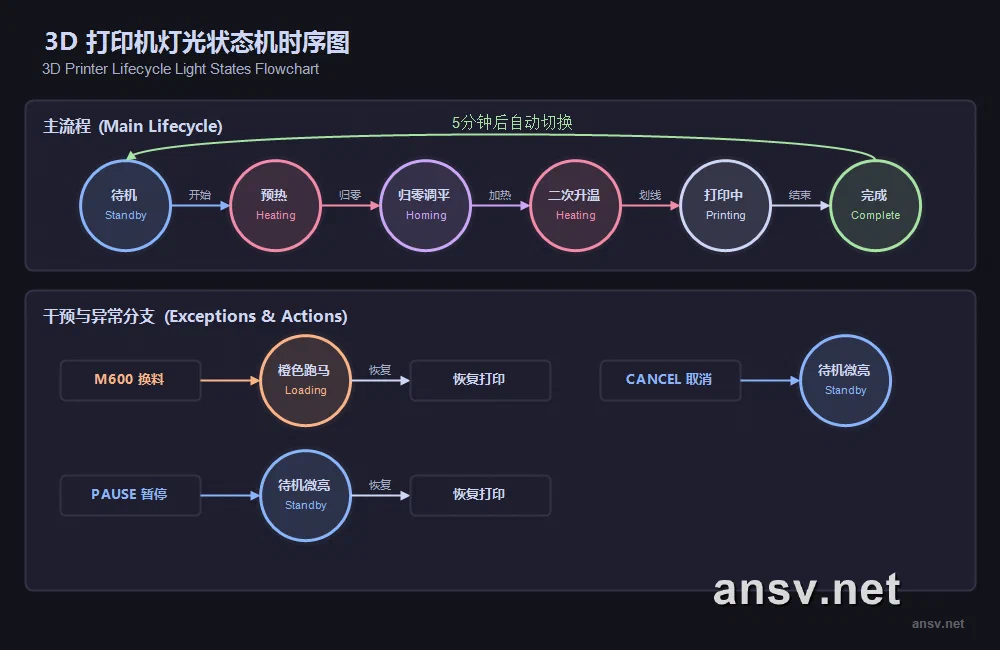

🔄 四、打印全生命周期灯光时序

这是本文的核心章节。将上述宏嵌入各生命周期钩子后，机器的完整灯光状态机如下：

完整时序流程图

┌──────────────────────────────────────────────────────────────────┐
│                    打印机全生命周期灯光时序                          │
└──────────────────────────────────────────────────────────────────┘

【开机 / 闲置超时 30 分钟】
         │
         ▼
  🔵 冰蓝待机微光  ←─────────────────────────────────────────────┐
  LIGHT_STANDBY                                                   │
  (Preset 4 · 亮度 35 · 常亮)                                     │
         │                                                        │
         │  切片软件发起 PRINT_START                               │
         ▼                                                        │
━━━━━━━━━━━━━━━━━━━━━ 阶段 A：预热升温 ━━━━━━━━━━━━━━━━━━━━━━━━━━ │
         │                                                        │
         ▼                                                        │
  🔴 红色呼吸灯                                                    │
  LIGHT_HEATING                                                   │
  (Preset 2 · 亮度 128 · 呼吸动效)                                 │
  ⚠️  高温警示，请勿触碰热床和喷嘴！                                 │
  M140 热床加热 → M190 等待热床到温                                 │
         │                                                        │
         │  调用 G32（含 G28 归零 + QGL 四龙门调平）                │
         ▼                                                        │
━━━━━━━━━━━━━━━━━━━━━ 阶段 B：归零调平 ━━━━━━━━━━━━━━━━━━━━━━━━━━ │
         │                                                        │
         ▼                                                        │
  🟣 霹雳游侠扫光跑马灯                                             │
  LIGHT_HOMING                                                    │
  (Preset 5 · 亮度 200 · Knight Rider)                            │
  🎯 机械高精度校准中，充满仪式感！                                   │
  G28 归零 → QUAD_GANTRY_LEVEL → G28 二次归零                      │
         │                                                        │
         │  G32 完成，开始二次升温到打印温度                          │
         ▼                                                        │
━━━━━━━━━━━━━━━━━━━━━ 阶段 C：二次升温 ━━━━━━━━━━━━━━━━━━━━━━━━━━ │
         │                                                        │
         ▼                                                        │
  🔴 红色呼吸灯（重新触发）                                          │
  LIGHT_HEATING                                                   │
  (Preset 2 · 亮度 128 · 呼吸动效)                                 │
  喷嘴移动至角落 → M109 加热到最终打印温度并等待                       │
         │                                                        │
         │  温度到达，开始 Purge Line 划线                           │
         ▼                                                        │
━━━━━━━━━━━━━━━━━━━━━ 阶段 D：划线与打印 ━━━━━━━━━━━━━━━━━━━━━━━━━│
         │                                                        │
         ▼                                                        │
  ⚪ 高亮白光（全亮）                                               │
  LIGHT_NORMAL                                                    │
  (Preset 1 · 亮度 255 · 常亮)                                     │
  💡 白光全亮，方便摄像头监控第一层铺丝！                              │
  划线清理 → 正式开始打印（持续整个打印过程）                           │
         │                                                        │
         │  PRINT_END 触发（退丝、关加热、归位）                      │
         ▼                                                        │
━━━━━━━━━━━━━━━━━━━━━ 阶段 E：打印完成 ━━━━━━━━━━━━━━━━━━━━━━━━━━ │
         │                                                        │
         ▼                                                        │
  🟢 绿色闪烁提示                                                   │
  LIGHT_COMPLETED                                                 │
  (Preset 3 · 亮度 128 · Blink 闪烁)                              │
  ✅ 远距离一眼确认任务成功！                                         │
         │                                                        │
         │  等待 5 分钟（delayed_gcode 自动触发）                    │
         ▼                                                        │
  🔵 自动切换回冰蓝待机微光 ─────────────────────────────────────────┘
  LIGHT_STANDBY（5分钟后自动）


━━━━━━━━━━━━━━━━━━━━━ 异常中断分支 ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

  【M600 换料 / 断料检测】
         │
         ▼
  🟠 橙色跑马灯（警示！）
  LIGHT_LOADING
  (Preset 7 · 亮度 200 · Android 跑马灯)
  ⚡ 需要用户介入换料！
         │  换料完成，执行 RESUME
         ▼
  ⚪ 高亮白光（自动恢复）
  LIGHT_NORMAL → 继续打印

  【PAUSE 暂停打印】
         │
         ▼
  🔵 冰蓝待机微光
  LIGHT_STANDBY（提示暂停中，低功耗）
         │  执行 RESUME
         ▼
  ⚪ 高亮白光 → 继续打印

  【CANCEL_PRINT 取消打印】
         │
         ▼
  🔵 冰蓝待机微光
  LIGHT_STANDBY（提示任务已终止）

完整触发映射表

关键宏的完整代码（嵌入后）

以下是生命周期宏嵌入灯光调用后的核心片段：

# ——— [idle_timeout]：闲置超时自动待机 ———
[idle_timeout]
timeout: 1800
gcode:
    LIGHT_STANDBY                   # WLED：超时自动切换冰蓝待机微光
    TURN_OFF_HEATERS
    M84

# ——— [gcode_macro G32]：归零调平 ———
[gcode_macro G32]
gcode:
    LIGHT_HOMING                    # WLED：归零扫光跑马灯
    STATUS_HOMING
    G90
    BED_MESH_CLEAR
    G28
    QUAD_GANTRY_LEVEL
    G28
    G0 Z10 F3000
    G0 X150 Y150 F6000

# ——— [gcode_macro PRINT_START]：关键节点 ———
[gcode_macro PRINT_START]
gcode:
    # 阶段 A：预热
    LIGHT_HEATING                    # WLED：红色呼吸灯
    M140 S{BED}
    M190 S{BED}

    # 阶段 B：归零调平（G32 内部会切换 LIGHT_HOMING）
    G32

    # 阶段 C：二次升温
    LIGHT_HEATING                    # WLED：重新触发红色呼吸灯
    G1 X5 Y8 Z10 F6000
    M109 S{HOTEND}

    # 阶段 D：划线 + 打印
    LIGHT_NORMAL                     # WLED：切换高亮白光
    # ... 划线 G-code ...

# ——— [gcode_macro PRINT_END]：打印完成 ———
[gcode_macro PRINT_END]
gcode:
    # ... 退丝、归位、关加热器 ...
    LIGHT_COMPLETED                  # WLED：绿色完成闪烁
    UPDATE_DELAYED_GCODE ID=LIGHT_COMPLETED_STANDBY DURATION=300  # 5分钟后自动切待机
    M117 Print Finished.

# ——— [gcode_macro M600]：换料警示 ———
[gcode_macro M600]
gcode:
    LIGHT_LOADING                    # WLED：橙色进料警示灯
    PAUSE

# ——— [gcode_macro PAUSE] 末尾 ———
    LIGHT_STANDBY                    # WLED：冰蓝待机微光

# ——— [gcode_macro RESUME] 末尾 ———
    RESUME_BASE {rawparams}
    LIGHT_NORMAL                     # WLED：恢复正常白光

# ——— [gcode_macro CANCEL_PRINT] 末尾 ———
    CANCEL_PRINT_BASE
    LIGHT_STANDBY                    # WLED：冰蓝待机微光

⚠️ 五、血泪避坑指南（5 个典型踩坑记录）

🚨 坑 1：在控制台直接输入 Jinja2 模板脚本报错

• 现象：在 Mainsail/Fluidd 控制台直接敲入 {action_call_remote_method("set_wled_state", ...)}，提示：
  Unknown command: "{ACTION_CALL_REMOTE_METHOD...
• 原因：Klipper 控制台只接受原生 G-code 指令，不能直接解析 {...} 的 Jinja2 代码。
• 解法：必须在 printer.cfg 中将代码封装成 [gcode_macro]，再在控制台执行宏名。

🚨 坑 2：[wled] 配置写在了 printer.cfg 里

• 现象：把 [wled caselight] 写在 printer.cfg，系统毫无反应，Klipper 也不报错。
• 原因：[wled] 是 Moonraker 的组件，必须写在 moonraker.conf；[gcode_macro] 才属于 printer.cfg。
• 规律记忆：

  moonraker.conf → 网络服务 / 组件（wled, mqtt, power...）
  printer.cfg    → 硬件 / G-code 宏（mcu, stepper, gcode_macro...）


🚨 坑 3：混淆 [neopixel] 与 [wled] 的参数

• 现象：在 moonraker.conf 的 [wled] 下写入了 initial_red: 0.5，配置无效。
• 原因：initial_red/green/blue 是 Klipper 原生 [neopixel] 节点（直接控制板载 GPIO）的参数；Moonraker 的 [wled] 节点通过 HTTP 与 ESP32 通信，开机颜色应用 initial_preset: 编号 加载 WLED 预设。

🚨 坑 4：改了 moonraker.conf 只重启 Klipper

• 现象：加上 [wled] 后重启了 Klipper，Fluidd 界面始终没有灯光控制卡片。
• 原因：moonraker.conf 由 Moonraker 进程读取，修改后必须点 “Restart Moonraker”，单独 Firmware Restart 无效。

🚨 坑 5：使用 Beta 版 WLED 固件导致 Wi-Fi 不稳定

• 现象：使用 v0.14.0-b3 固件，偶发 Wi-Fi 掉线或 Klipper 报 Timeout。
• 原因：带 b 字样的为 Beta 测试版，存在内存泄漏或 Wi-Fi 心跳 Bug。
• 解法：去 WLED GitHub Releases 下载最新稳定版（如 v0.16.1），在 WLED 网页的 Security & Update 中一键 OTA 升级，原有 Presets 配置不会丢失。

📝 六、总结

通过将 ESP32 WLED 无线接入 Moonraker，整套方案具备以下完整能力：

最终实现的灯光状态机：

开机/闲置 → 🔵冰蓝待机
    ↓ 开始打印
🔴红色呼吸（预热）→ 🟣扫光跑马（归零调平）→ 🔴红色呼吸（二次升温）
    ↓ 温度到达
⚪高亮白光（划线+正式打印）
    ↓ 打印完成
🟢绿色闪烁 → [5分钟后] → 🔵冰蓝待机

异常分支：
换料 M600 → 🟠橙色跑马 → RESUME → ⚪白光
暂停 PAUSE → 🔵冰蓝待机 → RESUME → ⚪白光
取消 CANCEL → 🔵冰蓝待机

如果你也在折腾 Voron 或任何 Klipper 机器的灯效联动，这套解法从架构到细节都经过实际调试验证，拿来即用！
