1.1 为什么无人机云台用步进螺杆，手机相机却非电磁直驱不可？——旋转传动与微米级直驱物理大权衡

在微型智能硬件与精密光学系统设计中，如何将电能高效、高动态地转化为微米级别的机械直线位移，是决定对焦清晰度、画面稳定度与成像品质的物理基石。

初涉微型执行器的工程师容易陷入一个非黑即白的误区——以为“既然电磁直驱线性马达响应极快、消除了齿轮磨损，传统旋转电机加丝杆模组就该被全面淘汰”。但在真实的工业世界中，物理结构没有绝对的优劣，只有针对具体物理工况的精准权衡（Trade-off）。

本章将从旋转传动与电磁直驱的物理机理对比切入，深度剖析为什么在智能手机中 VCM 直驱无可替代，而旋转步进电机 + 精密螺杆模组却在无人机云台、安防长焦及车载高频强振工况下牢牢占据绝对霸主地位；随后梳理手机摄像头马达的代际演化，并从光学景深与手抖动力学反推 AF 与 OIS 的极限工程指标。

---

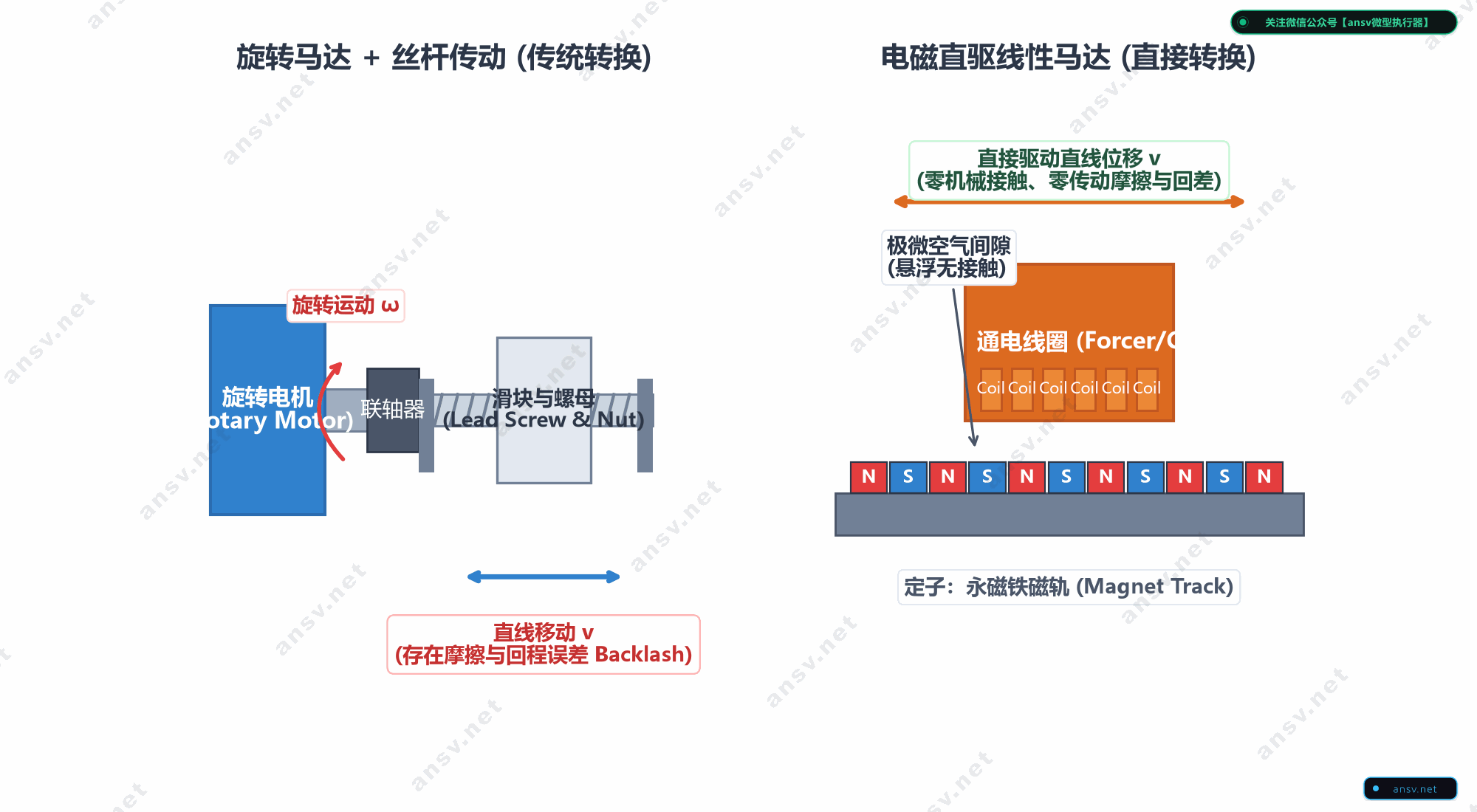

一、 旋转传动 vs 直接驱动：传动链的物理革命

传统微型驱动系统（如精密机床、数码单反镜头、光驱光头）广泛采用微型旋转电机，通过齿轮箱、联轴器与精密丝杆将旋转角位移转换为轴向直线位移。

1. 间接传动机制（传统旋转电机 + 丝杆）

• 动力链条：电能 $\to$ 旋转电磁转矩 $T$ $\to$ 多级齿轮啮合减速 $\to$ 螺旋副螺纹摩擦 $\to$ 轴向直线推力 $F$。
• 主要优势：具备极大的机械减速比与力放大效应。根据螺旋副力矩平衡公式，电机输出很小的旋转扭矩 $T$，就能通过细导程螺杆产生数牛顿乃至几十牛顿的轴向巨力： $$F = \frac{2\pi \cdot \eta \cdot T}{P}$$ (其中 $P$ 为螺距导程，$\eta$ 为螺旋传动效率)
• 手机微型模组中的物理瓶颈：
  • 反向间隙（Backlash）：齿轮咬合与螺纹旋合必须保留机械配合间隙。正向推与反向拉的切换瞬间存在空行程死区，极难在无传感器反馈下实现 $\pm 1\,\mu\text{m}$ 级别的重复定位。
  • 机械干摩擦与黏滞滑移（Stick-Slip）：微型精密螺纹在长时间往复运动下存在干摩擦，在启动微米级微步时容易出现“卡顿-突跳”，导致微位移爬行失真。
  • 转动惯量累加与响应迟钝：转子转动惯量经过多级减速比放大后，系统机械响应时间通常在数百毫秒以上，根本无法满足手机在 $20 \sim 30\,\text{ms}$ 内瞬间合焦抓拍的极致需求。

2. 直接驱动机制（音圈线性马达 VCM）

• 动力链条：电能 $\to$ 气隙洛伦兹安培力 $\to$ 载荷轴向位移（零中间机械转换）。
• 核心优势：
  • 零反向间隙与零传动磨损：电磁力直接作用在镜筒动子上，没有齿轮旷量与螺纹背隙；
  • 极高动态响应与宽伺服带宽：动子省去了旋转惯量，具备极高的起步加速度，系统机械控制带宽轻松突破 $50 \sim 80\,\text{Hz}$，能在十几毫秒内实现起步、冲刺与刹车。

💡 通俗工程隐喻：
传统旋转丝杆传动如同**“自行车链条传动”，必须依赖齿轮与链条完成扭矩中转，链条有旷量且容易卡滞；而电磁直驱如同“滑板蹬地滑行”**，外力直接施加在滑板本体上，动力零损耗、换向无虚位。

---

二、 深度思辨：步进电机+螺杆模组为何在无人机强振工况下无可替代？

既然电磁直驱 VCM 具备零间隙与极速响应，为什么在大疆无人机航拍云台、车载摄像头、安防云台球机等设备中，工程师依然大面积选用微型步进电机（Stepper Motor）+ 精密导柱螺杆模组？

这背后的核心根源，在于环境振动工况与力学约束的本质差异：

                ┌── 手机相机 ──► 极薄堆叠(<6mm)、无外界强振、轻镜片(<1g) ──► 选用 VCM 电磁直驱
工况与执行器匹配 ┤
                └── 无人机/车载 ──► 旋翼高频强振(100~1000Hz)、重镜片、需自锁 ──► 选用 步进电机+螺杆

1. 高频剧烈机械振动的抗振刚度（Anti-Vibration Rigidity）

• VCM 的致命软肋：VCM 的镜筒动子是通过极薄的金属弹簧片（厚度仅几十微米）“漂浮悬挂”在空气中的软连接二阶系统。
  • 在手机这种温和的人手握持工况下，外界振动主要是低频手抖（$1 \sim 15\,\text{Hz}$），VCM 的弹片悬挂工作良好。
  • 但在多旋翼无人机上，电机高速旋转（数千至上万 RPM）与螺旋桨气动破风会在机身激起极强的中高频机械振动（能量密集分布在 $100 \sim 1000\,\text{Hz}$），伴随高达数个 $G$ 的持续冲击。
  • 强烈的外部高频振动会直接击中 VCM 弹簧片的二阶甚至高阶谐振频率，激发起剧烈的副共振。动子不仅会失控晃荡失焦，甚至会使精密线圈与永磁体发生剧烈刮擦碰撞（Scuffing），导致弹片塑性变形损坏。
• 步进螺杆的刚性堡垒：
  • 螺杆模组通常配合刚性金属滑杆导轨（Guide Pole）与消隙预紧螺母。
  • 镜筒在径向和轴向受到极强的刚性机械约束（Rigid Mechanical Constraint），模组整体固有频率高达数千赫兹以上，能够完全免疫旋翼的高频抖动，像磐石一样将镜片牢牢定位。

2. 机械自锁性（Self-Locking）与断电焦距保持

• VCM 必须通电维持：VCM 本质是电磁力与弹片反拉力、重力的博弈。一旦断电，推力归零，镜组立刻在弹片拉力作用下瞬间弹回机械基底。即使保持在某个对焦点，线圈也必须持续通入维持电流，不仅耗电，还会引发持续发热。
• 螺杆模组天然自锁：小导程梯形丝杆具备物理摩擦自锁性（螺旋升角 $\lambda$ 小于当量摩擦角 $\rho'$）。
  • 步进电机带动螺杆旋转到位后，即使彻底断电，外力轴向推压镜组也绝对无法反向推退丝杆。
  • 在无人机长航时巡检、安防高空定焦监控中，对焦完成后电机即可断电休眠，零功耗维持对焦位置，且在飞机剧烈机动俯冲或强风气流颠簸下，焦距分毫不移。

3. 长行程光学连续变焦与大推力驱动（Stroke & Payload）

• 行程限制：手机 VCM 的行程一般仅为 $0.2 \sim 0.8\,\text{mm}$，只能用于单焦段定焦镜头的微幅自动对焦。
• 光学变焦挑战：无人机多摄云台与专业相机往往需要连续光学变焦（Optical Zoom，如 3 倍、5 倍、10 倍变焦），变焦镜组需要平移 $5\,\text{mm} \sim 30\,\text{mm}$ 以上的长距离，且镜片为厚重的多片全玻璃架构（重量达数十克）。
  • 如此长行程和大推力，若用 VCM 直驱，线圈和磁铁体积将失控变大数十倍；
  • 而微型步进电机只需配合一根长丝杆，旋转几十圈即可轻松推动数十克重的变焦光学镜组，推力密度高出两个数量级。

---

综合对比决策矩阵：VCM 直驱 vs 步进螺杆模组

工程维度	手机模组 VCM 音圈直驱	无人机 / 安防 / 车载 步进螺杆模组
传动原理	电磁安培力纯直驱（洛伦兹力）	步进电机转矩 $\to$ 螺纹副轴向力放大
典型行程	极短（$0.2 \sim 0.8\,\text{mm}$）	极长（$3 \sim 30\,\text{mm}$ 以上，支持变焦）
承载能力（镜组）	极轻（$0.1 \sim 0.5\,\text{g}$，大底至 $1\,\text{g}$）	较重（$5 \sim 50\,\text{g}$ 以上厚重光学镜组）
动态合焦响应速度	极快（$10 \sim 30\,\text{ms}$）	较慢（$100 \sim 500\,\text{ms}$）
传动反向间隙	零间隙（无机械齿轮/螺纹啮合）	存在背隙（需弹簧双螺母预紧消隙）
抗高频振动能力	较差（易被 $100\sim 1000\,\text{Hz}$ 强振激起共振刮擦）	极优（刚性机械约束，抵御剧烈旋翼振动）
断电自锁性	无（断电立刻复位弹回，维持需持续通电）	有（物理机械自锁，断电零功耗固位）
空间堆叠极限	极薄极限（手机模组高度 $< 5 \sim 7\,\text{mm}$）	结构体积稍大（需容纳电机轴与丝杆长度）
典型应用场景	智能手机主摄/超广角/潜望微距 AF 与 OIS	大疆无人机航拍云台、车载安防云台、长焦变焦相机

---

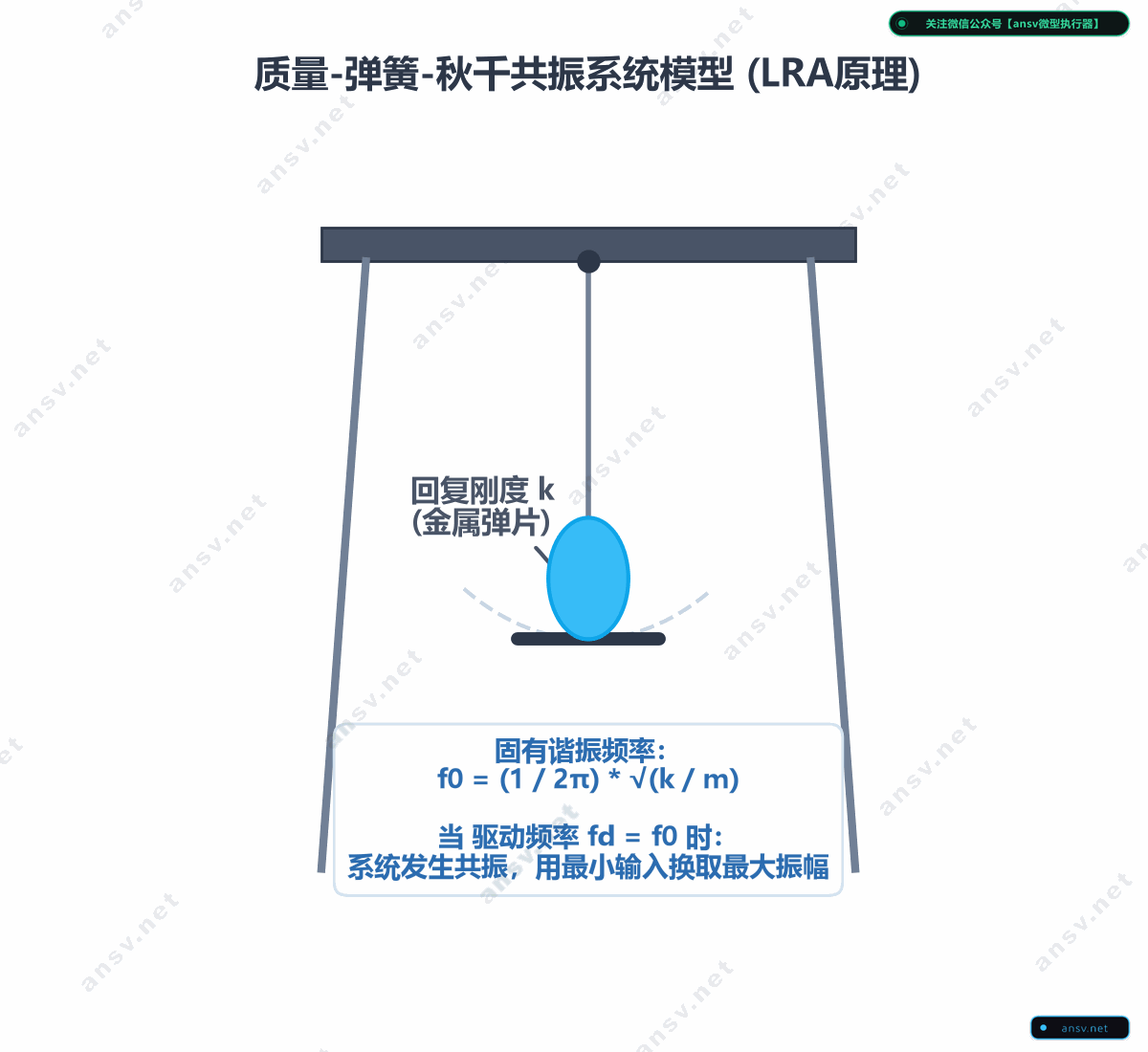

三、 手机震感与共振模型：线性共振马达（LRA）的物理启示

在确立了手机选择直驱的必然性后，我们不妨对比手机中另一个纯直驱元件——负责触觉反馈的线性共振马达（Linear Resonant Actuator, LRA）。

LRA 是一个经典的单自由度质量-弹簧二阶受迫振动系统：

$$m \frac{d^2x(t)}{dt^2} + c \frac{dx(t)}{dt} + k x(t) = F_0 \cos(\omega t)$$

• 动子质量块 $m$ 悬挂在定刚度弹片 $k$ 上，其固有角频率严格满足： $$\omega_0 = \sqrt{\frac{k}{m}}, \quad f_0 = \frac{1}{2\pi}\sqrt{\frac{k}{m}}$$
• 共振倍增机制：如同“荡秋千卡点助推”，驱动芯片在动子往复摆动的极值反转点周期性注入交变驱动电流（如 $170\,\text{Hz}$ 或 $230\,\text{Hz}$）。
• 当激励频率等于系统固有频率（$\omega = \omega_0$）时，惯性力与弹性恢复力在相位上呈 $180^\circ$ 完全对冲抵消，系统进入纯共振状态，振幅被放大 $Q$ 倍： $$Q = \frac{1}{2\zeta} = \frac{\sqrt{m \cdot k}}{c}$$

截然相反的控制哲学：

• LRA 追求高 $Q$ 共振：它希望阻尼越小越好、品质因数 $Q$ 越大越好，从而用微弱的毫瓦级电功激发出数十个 $G$ 的强烈冲击加速度；
• 摄像头 VCM 避开共振：自动对焦（AF）要求镜头能利落停留在任意指定空间坐标。如果系统存在尖锐的共振峰，镜头合焦过程就会在终点剧烈颤抖（拉风箱）。因此，VCM 工程的核心课题是通过高分子阻尼胶削平共振峰、提升系统阻尼比。

📖 专题深度研读：关于 LRA 二阶动力学模型推导、品质因数 $Q$ 的力学对冲本质以及有源刹车与 BEMF 共振跟踪算法，详见独立专篇 👉 1.2 手机振感与共振启示：从 LRA 质量-弹簧谐振模型看直驱的物理本质 。

---

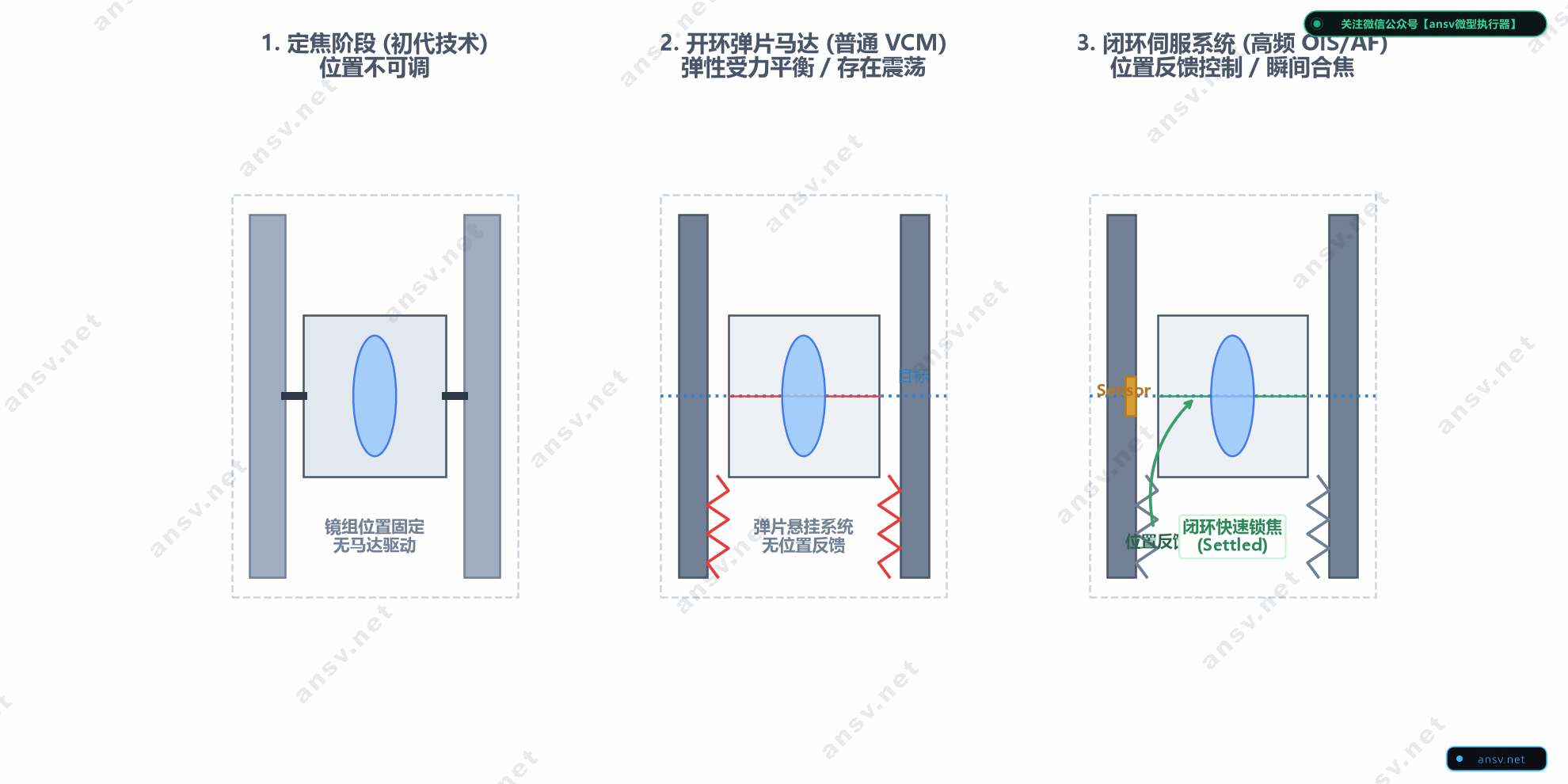

四、 摄像头线性马达的技术演进史

手机影像从早期的“粗糙像素”演进为如今匹敌单反的“超大底高动态”，摄像头内部的微型执行器经历了四个清晰的技术代际：

1. 第一代：定焦时代（Fixed Focus）

• 结构机制：镜头镜筒与感光底座点胶固死，不存在任何可动机械执行器。
• 物理光学极限：依赖小光圈（$f/2.8$ 甚至更小）与超焦距（Hyperfocal Distance）原理，使景深覆盖 1 米至无穷远。近物（如小于 $30\,\text{cm}$）成像一片模糊，无法近摄对焦。

2. 第二代：开环弹片马达（Open-Loop VCM）

• 结构机制：上、下各有一片蚀刻铍铜片弹性支承镜筒动子，线圈与钕铁硼磁钢产生轴向安培力对抗弹片拉力。
• 控制拓扑：无位置反馈，输入多少毫安电流就期望镜头前移多少微米（$x = \frac{BL}{k} I$）。
• 工程缺陷：
  • 重力姿态敏感（Gravity Sag）：朝天拍照时重力向后拉镜头，朝地拍照时重力向前拖镜头，在不同仰角下静态下垂偏差高达 $30 \sim 50\,\mu\text{m}$，微距对焦极易脱焦；
  • 机械与磁力迟滞：去程与回程电流-位移曲线不重合，迟滞达 $5\% \sim 8\%$，无法精确定位。

3. 第三代：闭环伺服马达（Closed-Loop VCM）

• 结构机制：在动子侧面贴装微型感知磁钢，在固定壳体侧壁嵌入微米级线性霍尔传感器（Linear Hall Sensor）。
• 控制拓扑：驱动 IC 内置 12-bit / 14-bit 高速 ADC 与 PID 闭环伺服核心，实时以数千赫兹频率采集动子坐标并进行负反馈校正。
• 工程跃升：
  • 全姿态自抗扰：重力下垂与迟滞被闭环积分项动态锁死消除，定位重复精度跃升至 $\pm 1 \sim 2\,\mu\text{m}$；
  • 合焦速度提升 $3 \sim 5$ 倍：闭环算法配合有源刹车，合焦时间压入 $20 \sim 30\,\text{ms}$。

4. 第四代：中置双向与滚珠式防抖马达（Bi-Directional / Ball OIS）

• 演化背景：传感器从 1/2.55 英寸一路暴增至 1/1.3 英寸甚至 1 英寸，镜片重量从不足 $0.1\,\text{g}$ 飙升至 $0.5 \sim 1.0\,\text{g}$。
• 技术突破：
  • 中置双向设计（Bi-Directional）：弹片在零电流时使镜筒静止在日常最常用的中景（$1.2 \sim 1.5\,\text{m}$），拍近正推、拍远反拉，行程减半、速度翻倍，平均节电达 $70\%$；
  • 滚珠导轨（Ball-guided OIS）：传统悬臂金属弹片在支撑数百毫克重镜组时极易发生横向扭摆（Tilt 倾斜）。滚珠式马达采用微米级精密陶瓷滚珠构建滚动摩擦副，在承载超重大底镜组的同时，确保平移运动绝对垂直平稳，消灭光轴偏斜。

---

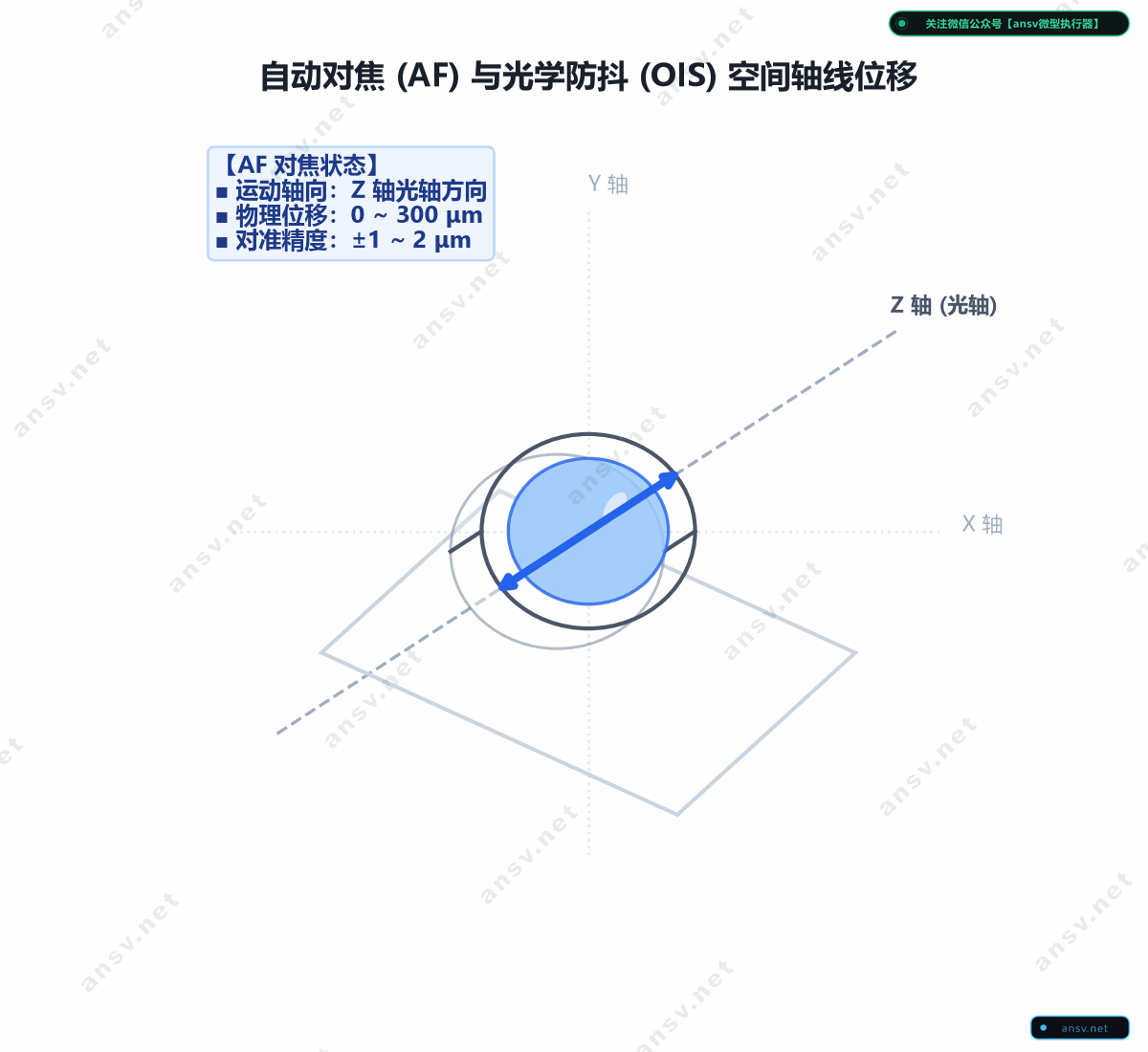

五、 微米级定位：自动对焦（AF）与光学防抖（OIS）的物理运动学解耦

在当代多摄潜望模组中，执行器的微米级定位被清晰地解耦为两个独立正交的力学自由度：

1. 自动对焦（Auto Focus, AF）——轴向微米级容差的物理推导

• 运动自由度：沿着镜头光学主轴（$Z$ 轴）做微距到无穷远的前后单自由度平移。
• 行程范围：通常在 $0 \sim 300\,\mu\text{m}$，长焦微距模组可达 $500 \sim 800\,\mu\text{m}$。
• 为什么定位精度必须苛求 $\pm 1 \sim 2\,\mu\text{m}$？
  • 根据几何光学景深（Depth of Field, DoF）与允许弥散圆（Circle of Confusion, CoC）准则： $$\text{焦深容差 } \Delta z \approx 2 \cdot N \cdot c$$ (其中 $N$ 为镜头相对孔径光圈数 $f/\#$，$c$ 为传感器像元弥散圆直径)
  • 在当前旗舰手机主摄普遍采用 $f/1.4 \sim f/1.8$ 超大光圈、传感器像元尺寸缩小至 $1.0\,\mu\text{m}$ 附近的工况下： $$\Delta z \approx 2 \times 1.6 \times 1.0\,\mu\text{m} \approx 3.2\,\mu\text{m}$$
  • 这意味着对焦深度的物理安全窗口仅有区区 3 微米左右！如果马达的机械晃动或定位误差超过 $\pm 2\,\mu\text{m}$，焦点就会彻底滑出感光像素阵列的清晰范围，造成全图解析力崩塌。

2. 光学防抖（Optical Image Stabilization, OIS）——横向高频相位追踪

• 运动自由度：动子在垂直于光轴的正交平面（$X/Y$ 轴）做快速平移，或围绕旋转中心做微角倾斜（Tilt 角度补偿）。
• 行程范围：通常在 $\pm 100 \sim \pm 150\,\mu\text{m}$（补偿手抖角度约 $\pm 1.5^\circ \sim \pm 3.0^\circ$）。
• 手抖频谱与严苛的相位约束：
  • 生理学与大量实测表明，人体手部的无意识肌肉震颤（Physiological Hand Tremor）能量高度集中在 $1 \sim 15\,\text{Hz}$，在行走抓拍时还会伴随 $2 \sim 4\,\text{Hz}$ 的步态冲击。
  • 为了在手持夜景数十至上百毫秒的曝光窗口内动态抹平手震，OIS 伺服回路闭环带宽必须做到 $30 \sim 50\,\text{Hz}$ 以上。
  • 相位延迟的致命性：在 $1 \sim 15\,\text{Hz}$ 工作频段内，镜筒动作相对于手抖陀螺仪指令的时间延迟必须极小，相位滞后角必须严控远小于 $90^\circ$。

⚠️ 相位滞后达到 $-180^\circ$ 的灾难性反噬：
若系统处理延迟或电机响应滞后导致动作慢了半个周期（$-180^\circ$），控制极性发生彻底反转！
手机由于手抖向左微移，防抖马达本应向右补偿，却因为动作慢半拍反而向左猛推——防抖彻底沦为煽风点火，画面剧烈重影拖尾，抖动恶化数倍！

---

本章小结

1. 工况决定构型：
   • 手机模组追求轻量薄型、微米行程与几十毫秒的瞬间爆发，电磁直驱 VCM 是空间与动态特性的唯一解；
   • 无人机云台与车载安防面临旋翼激发的 $100 \sim 1000\,\text{Hz}$ 高频强振与长行程大变焦，微型步进电机 + 精密螺杆模组凭借极高的机械刚度、天然断电自锁性与巨大推力，稳坐强振工况的霸主宝座。
2. 共振的双向分水岭：LRA 触觉马达靠共振放大能量，而 VCM 摄像马达靠高分子阻尼削平共振峰，两者在物理控制目标上呈现对立互补。
3. 微米精度的光学硬约束：大光圈导致景深容差压低至数微米，倒逼 VCM 必须全面由开环迈向微米级霍尔负反馈闭环；而 OIS 防抖必须时刻警惕频域相位滞后，守护 $-180^\circ$ 反转生死线。

下一章我们将深入拆解 VCM 内部的机械力学骨架，推导决定马达动态响应的二阶动量平衡微分方程，剖析推力常数 $BL$、位移感度 $BL/k$ 与弹片刚度的微观折中。

👉 下一篇：1.2 手机振感与共振启示：从 LRA 质量-弹簧谐振模型看直驱的物理本质
