开环控制下的音圈马达如同“蒙着双眼的射手”，面对弹片的材料微观迟滞、温度剧变以及手机朝天朝地的重力下垂，开环马达无法获知镜头实际停在何处，稳态定位误差往往高达数十微米。
现代大底模组的解法是引入微米级霍尔位置闭环负反馈伺服系统（Closed-Loop VCM）。然而，控制学中有一条铁律：任何负反馈系统，如果信号处理和物理响应的“时间延迟”失控，负反馈就会在特定频率下彻底反相为正反馈，酿成系统崩溃与剧烈自激。本章将深入解析 VCM 闭环伺服的稳定边界，确立增益裕度（GM）与相位裕度（PM）的量产安全红线。

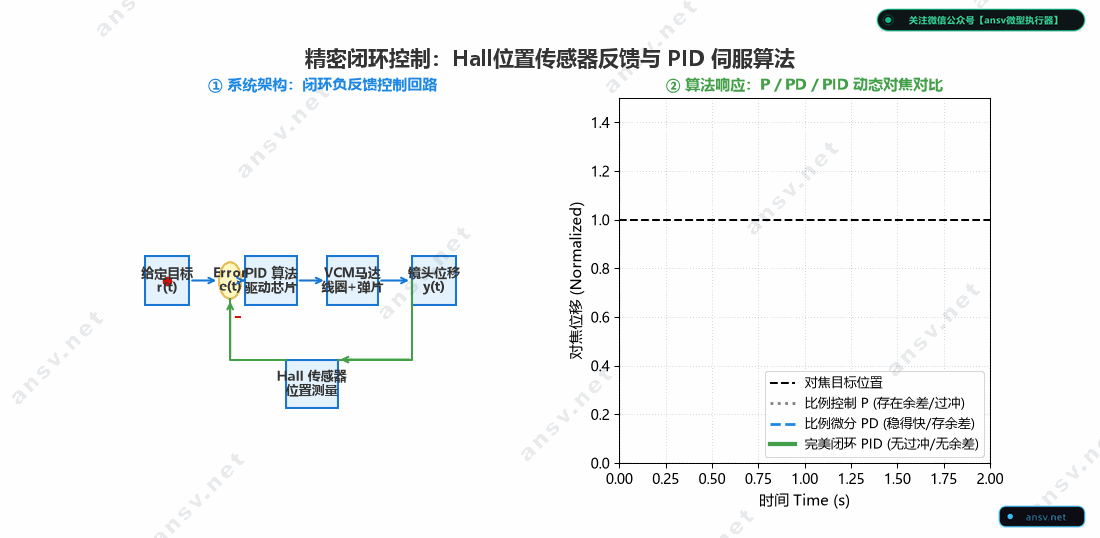

一、 闭环控制系统架构：霍尔高精度测量与 PID 算法
在闭环 VCM 马达侧壁，紧凑集成了一颗亚微米级分辨率的线性霍尔传感器（Linear Hall Sensor），并在镜筒动子侧面贴装了一块专用的微型感知磁钢。
1. 负反馈伺服控制链路：
- 指令输入（$r(t)$）：ISP 或相机对焦算法通过 $I^2C$ 总线向驱动 IC 发送目标位置指令（例如目标位移 $180\,\mu\text{m}$）；
- 位置实时采样（$y(t)$）：霍尔传感器感应感知磁钢的磁场强弱变化，通过内部高精度 ADC 实时解算出镜组当前的真实物理坐标；
- 误差解算（$e(t)$）：芯片内部算力单元实时求出控制偏差： $$e(t) = r(t) - y(t)$$
- PID 校正运算： $$u(t) = K_p e(t) + K_i \int e(t) dt + K_d \frac{de(t)}{dt}$$ 驱动芯片的数字伺服核心根据误差的当前大小（比例 P）、历史累积（积分 I）以及未来变化趋势（微分 D），动态调节 H 桥的驱动电流输出，驱动线圈产生修正推力，强力将镜筒牢牢锁死在目标位置。
2. 闭环带来的质的飞跃：
- 彻底消除重力下垂：无论手机如何翻转，重力偏置被积分项 $K_i$ 自动消除；
- 消灭位移迟滞：机械迟滞从开环的 $5\% \sim 8\%$ 锐减至 $0.5\%$ 以下；
- 合焦速度倍增：闭环驱动使镜组在极速冲刺后迅速进入阻尼刹车，合焦耗时大幅缩短。

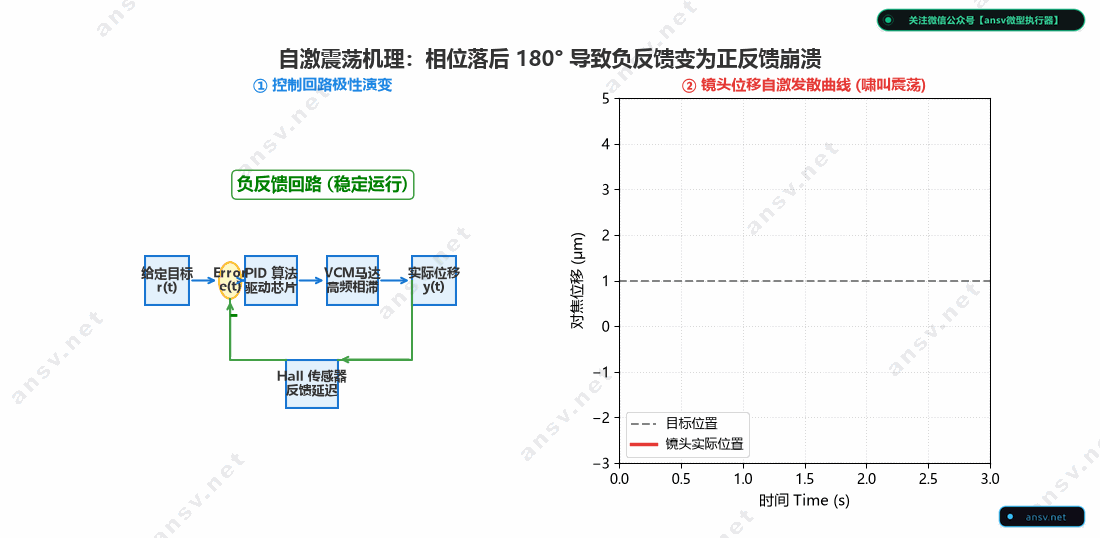

二、 闭环稳定极限：为什么相位延迟达到 $-180^\circ$ 会发生自激啸叫？
闭环控制能解决问题，但也打开了通往“系统失稳”的潘多拉魔盒。
1. 负反馈的核心前提：极性相反
负反馈能够自我纠偏的核心物理前提是：反馈信号在极性上必须与误差相反（相差 $180^\circ$）。当镜头超前时，系统施加拉力；镜头落后时，系统施加推力。
2. 延迟累积与 $-180^\circ$ 极性反转
在真实物理系统中，驱动芯片采样计算、数字滤波、PWM 功率放大以及马达本身的机械惯性，都会产生不可逆的时间延迟（Time Delay）。在频域中，时间延迟表现为随频率升高而不断向下俯冲的相位滞后角（Phase Lag）。
当系统开环回路的总相位滞后达到 $-180^\circ$ 的那一瞬间：
$$\text{负负得正} \implies \text{负反馈彻底蜕变为正反馈！}$$3. 系统雪崩与刺耳高频啸叫
此时，一旦外部环境输入一个微不可测的底噪扰动，控制系统原本用来“纠正误差”的电流，由于动作慢了半个周期，反而正好踩在误差放大的节奏点上施加同向推力！
- 偏差被自身无限放大，位移振幅呈指数级发散失控（自激振铃）；
- 物理表征：镜头在手机内部疯狂剧烈自激颤抖，驱动电流瞬间拉满饱和，马达芯片滚烫发热，并从模组内部传出极其刺耳、尖锐的高频“吱——吱——”自激啸叫声。
🚗 “迟钝司机”通俗隐喻：
这就像一个反应极度迟钝的司机。车身向左偏了，他过了足足半秒才打方向盘想往右扳。但在他打轮的这一瞬间，车身其实早已经因为惯性自己偏到了右侧护栏边——司机的这一把右打轮，反而直接把车送上了悬崖！这就是相滞 $-180^\circ$ 的正反馈车祸。

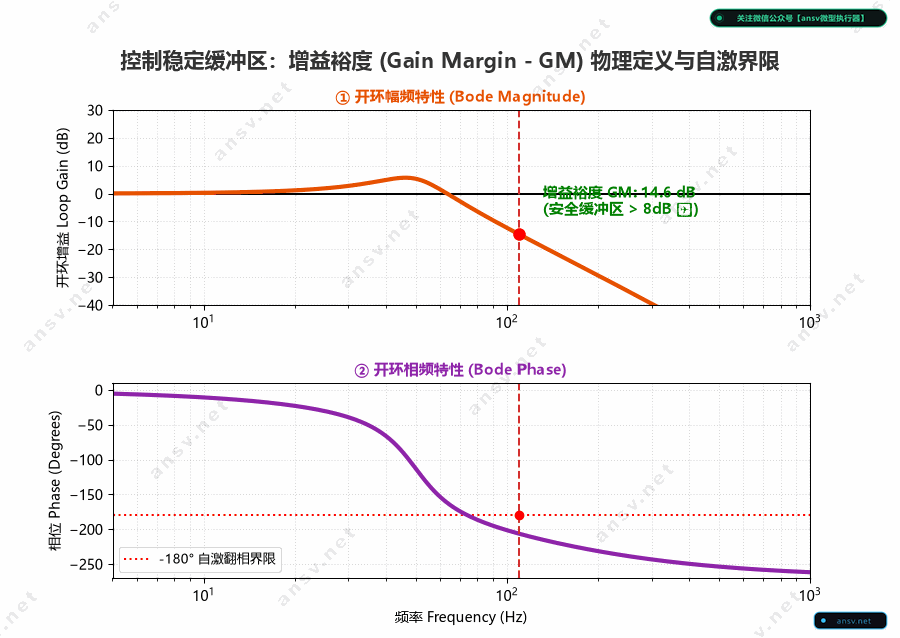

三、 闭环安全第一道防线：增益裕度（Gain Margin, GM）
为了防止系统在 $-180^\circ$ 自激点发生雪崩，控制工程设立了第一道不可逾越的安全防火墙——增益裕度（Gain Margin, GM）。
1. 增益裕度的严格数学定义：
当系统的开环回路总相角滞后衰减至 **$-180^\circ$（极性反转点）**时，此时的系统开环回路增益距离 **$0\,\text{dB}$（即 1 倍无衰减放大线）**之间所保留的安全高度差：
$$\text{GM} = 0\,\text{dB} - |G(j\omega_{-180^\circ})|_{\text{dB}}$$- 若在 $-180^\circ$ 处，回路开环增益为 $-14\,\text{dB}$，则意味着增益裕度为 $+14\,\text{dB}$（代表系统增益允许再放大 5 倍才触碰失稳边界）。
2. 量产工程硬性标准：$\text{GM} > 8 \sim 12\,\text{dB}$
在模组规模化量产中，不同批次的马达由于永磁体磁密公差、线圈绕组张力不同，其实际推力常数 $BL$ 存在 $\pm 10\% \sim 20\%$ 的离散性。
- 留出 $2.5 \sim 4$ 倍的安全缓冲：工程设计要求 $\text{GM}$ 必须大于 $8\,\text{dB}$（对应推力放大 $2.5$ 倍以上），确保哪怕抽检到电磁效率最激进的“体质特强”马达，系统也绝对不会在低温或特定工况下发生啸叫。

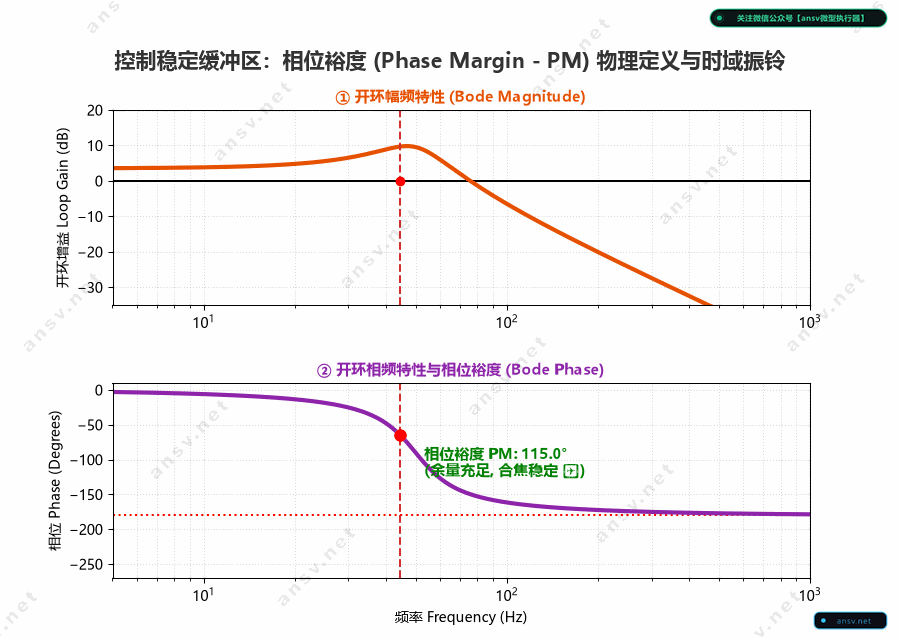

四、 闭环安全第二道防线：相位裕度（Phase Margin, PM）
如果说增益裕度是“防超速安全距离”，那么**相位裕度（Phase Margin, PM）**就是“司机的刹车反应时间余量”。
1. 相位裕度的严格数学定义：
当系统的开环回路总增益经过高频衰减、正好跌落到 **$0\,\text{dB}$（放大倍数等于 1，控制力临界穿越频率 $\omega_c$）**时，此时系统的相角距离 $-180^\circ$ 自激深渊红线之间的剩余安全夹角：
$$\text{PM} = 180^\circ + \angle G(j\omega_{0\text{dB}})$$2. 裕度高低的工程代价：
- $\text{PM} < 30^\circ$（严重不足）：系统太贴近失控红线。阶跃响应时虽然冲刺极快，但在目标位置附近会伴随剧烈的机械振铃与来回抽搐，合焦极其拖泥带水；
- $\text{PM} > 70^\circ$（过分保守）：系统稳定性极高，但闭环响应变得过分迟缓，牺牲了对焦爆发力与防抖跟随带宽；
- 工程黄金最佳区间：$\text{PM} \in [40^\circ, 60^\circ]$（通常标准设定在 $45^\circ \sim 50^\circ$）。

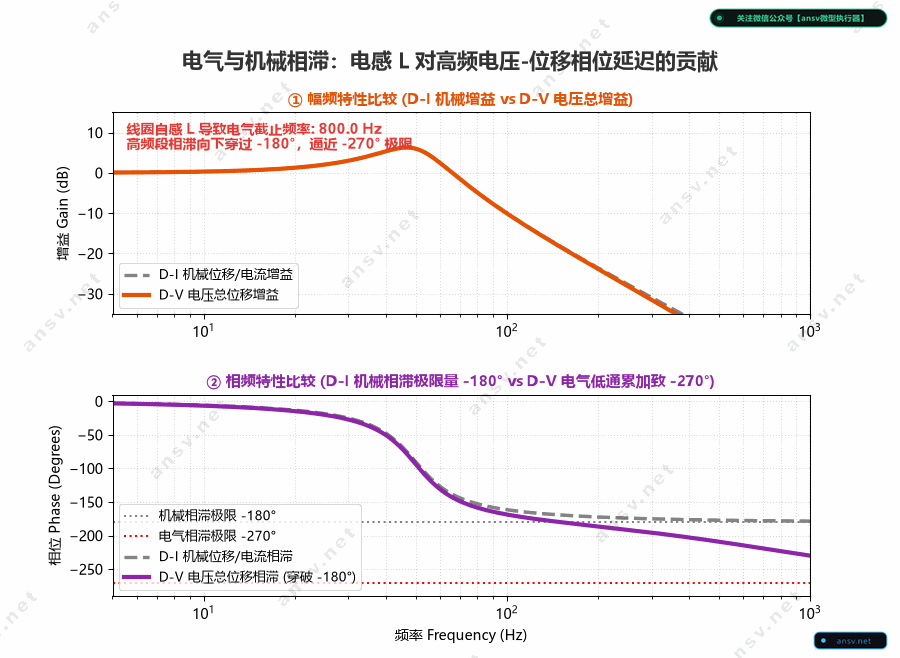

五、 电气相滞杀手：线圈电感 $L$ 为何让相位下探至 $-270^\circ$？
在理想的机械动力学分析中，二阶机械质量-弹簧系统的相角滞后极限是 $-180^\circ$。但在真实马达中，驱动电压与位移之间的相频曲线在高频下会跌破 $-180^\circ$，甚至一路俯冲下探至可怕的 $-270^\circ$！
这一现象的幕后黑手，正是被很多工程师忽视的——线圈自感 $L$。
1. 电气回路的一阶低通特性
马达线圈并非纯电阻，而是一个典型的 $RL$ 串联感性负载：
$$u(t) = i(t) R + L \frac{di(t)}{dt} + K_e v(t)$$线圈自身构成了一个一阶电气低通滤波器，其电气转折截止频率为：
$$f_e = \frac{R}{2\pi L}$$在高于 $f_e$ 的频段内，由于感抗 $\omega L$ 迅速增大，驱动电流相对于输入电压会产生额外的 $-90^\circ$ 电气相位滞后。
2. 机械相滞与电气相滞的叠加悲剧：
$$\text{总相角滞后} = \underbrace{-180^\circ}_{\text{二阶机械惯性滞后}} + \underbrace{-90^\circ}_{\text{一阶电感相滞}} = \mathbf{-270^\circ}$$- 大底模组的致命痛点：对于小型常规马达，线圈电感极小（几十微亨），$f_e$ 高达数万赫兹，影响微弱。但在 1 英寸大底防抖或长焦潜望马达中，为了获得大推力，线圈圈数极多，电感量飙升至毫亨（$\text{mH}$）级别，电气转折频率骤降到 $100 \sim 200\,\text{Hz}$ 附近！
- 后果：额外的电气相滞像一柄尖刀，在中频段疯狂蚕食相位裕度 PM，迫使工程师不得不下调闭环控制带宽（通常被卡死在 $60 \sim 80\,\text{Hz}$ 以下无法突破），导致对焦迟钝、暗光拍照防抖失败。
3. 电磁硬件级的破局解法：海尔贝克（Halbach）磁路
既然匝数 $N$ 增多会导致电感以平方关系剧增（$L \propto N^2$），如何不增加圈数却获得大推力？
- 采用 海尔贝克（Halbach）永磁阵列，在有限空间内将气隙磁感应强度 $B$ 大幅提高 $30\% \sim 50\%$；
- 在维持推力常数 $BL$ 不变的前提下，大幅减少线圈匝数 $N$，将线圈电感 $L$ 削减数倍，从电磁底层根治高频相位坍塌，拓宽伺服系统的物理带宽上限。
本章小结
- 闭环的双刃剑：微米级霍尔负反馈与 PID 锁紧消除了重力姿态下垂与迟滞，但也带来了 $-180^\circ$ 极性反转正反馈啸叫的自激风险。
- 量产双重红线：增益裕度 $\text{GM} > 8\,\text{dB}$，相位裕度 $\text{PM} \in [40^\circ, 60^\circ]$，这是马达稳定不振铃的生命防线。
- 电感相滞治理：警惕线圈自感 $L$ 引入的额外 $-90^\circ$ 相角下潜（直奔 $-270^\circ$），采用 Halbach 磁路提升磁密、精简线圈圈数是顶尖马达的降感秘籍。
在守住了闭环稳定裕度之后，如何在时域中将几十毫秒的对焦过程进一步压缩至极限？**能否在不增加功耗的前提下利用反向脉冲直接勒死余震？**下一章我们将深入前沿驱动控制算法与双向中置架构。
👉 下一篇：6.1 毫秒级极速对焦算法：过驱动（猛踩油门）与有源刹车（挂倒挡）时域协同
