2.1 摄像头 VCM 结构解构：二阶力学平衡、安培推力与刚度折中

在宏观工程中，电机往往被视为“扭矩输出装置”；而在纳米至微米级的超精密光学执行器中，任何微小的力学平衡失真、材料晶界摩擦迟滞或微小重力倾角，都会直接放大为相机的失焦与画质崩塌。

摄像头音圈马达（Voice Coil Motor, VCM）虽然体积仅有指甲盖大小，内部却精密集成了高能永磁体（NdFeB）、线圈绕组、微米级蚀刻金属板簧悬挂系统、动子滑块以及高分子阻尼材料。本章从经典的牛顿力学出发，推导决定 VCM 动子姿态与动态行为的核心二阶物理模型，并剖析电磁效率与弹性刚度的工程权衡。

---

一、 力学物理模型：音圈马达二阶动量平衡

微型音圈马达在本质上是一个典型的单自由度有阻尼强迫振动系统。当动子在光轴方向运动时，受到四股相互博弈的物理力共同作用：

根据牛顿第二定律与达朗贝尔原理，建立动子的轴向动力学微分方程：

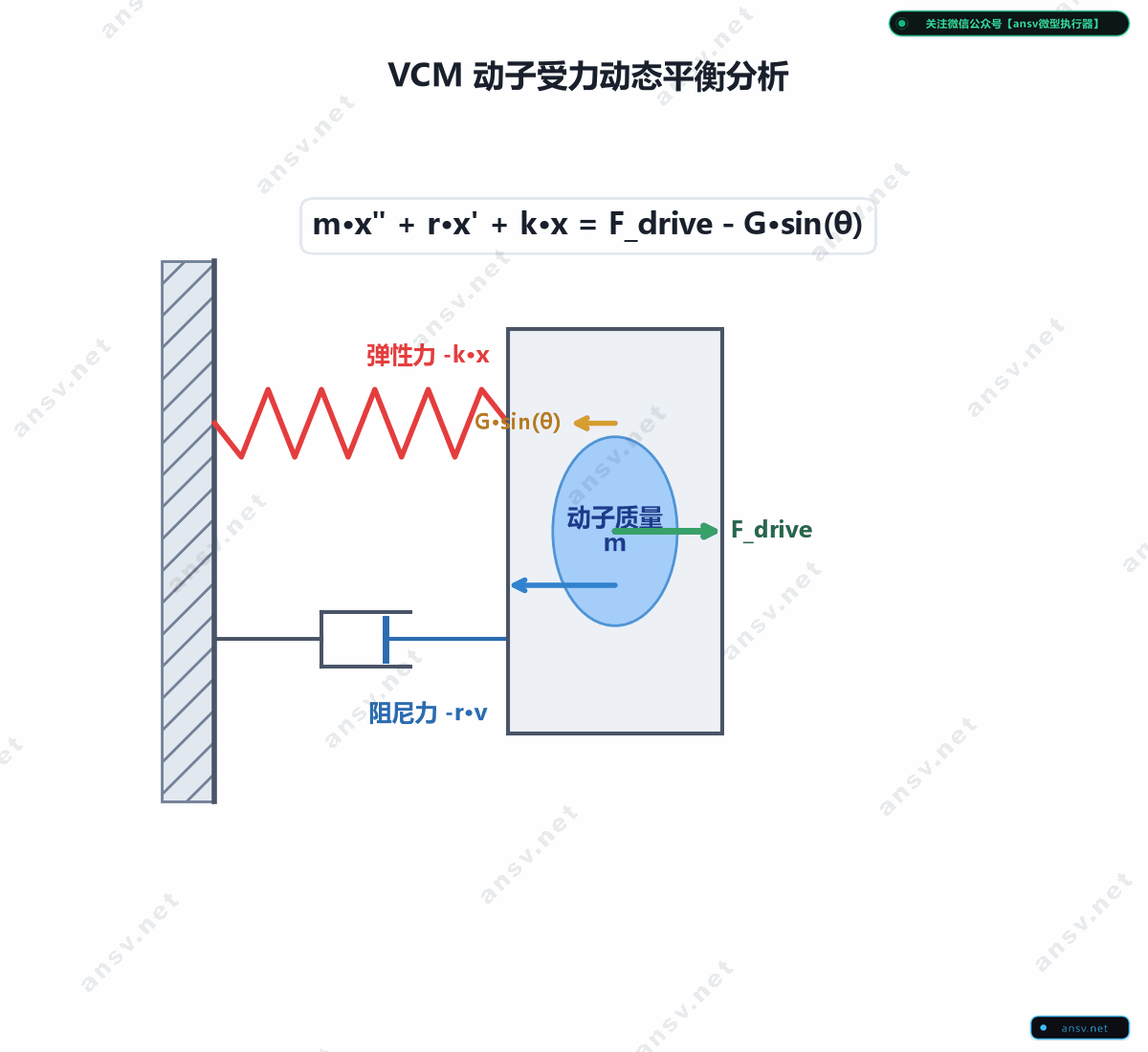

$$m \frac{d^2x(t)}{dt^2} + r \frac{dx(t)}{dt} + k x(t) = F_{\text{drive}}(t) - G \sin(\theta)$$

四大物理力博弈分解：

1. 惯性力（$m \ddot{x}$）：阻碍加速度变化的物理惯性项。$m$ 为动子骨架与镜片镜组的总质量。质量越大，系统起步与刹车的惯量阻力越大。
2. 粘滞阻尼力（$r \dot{x}$）：与动子瞬时运动速度 $\dot{x}$ 成正比、方向相反的阻力项。由点涂在弹片缝隙的高分子黏弹性阻尼胶及周围微小气隙黏滞剪切提供，负责快速吸收消耗动能。
3. 弹性回复力（$k x$）：遵循胡克定律的弹性约束项。$k$ 为前后悬挂金属弹簧片的综合等效刚度，负责提供断电时的机械复位与去程抗拉力。
4. 电磁驱动力（$F_{\text{drive}}$）：驱动线圈通电后在永磁磁场中受到的洛伦兹安培力，是系统唯一的能量输入源。
5. 重力姿态偏置力（$G \sin(\theta)$）：当手机由水平拍摄变为垂直朝天（$\theta = +90^\circ$）或垂直朝地（$\theta = -90^\circ$）拍摄时，镜组自重在光轴方向产生的恒定直流外力干扰。

---

二、 安培推力产生机制与推力感度（BL）

驱动马达做微米级移动的源动力，是导体中定向移动的电荷在磁场中所受洛伦兹力的宏观统计呈现——安培力。

1. 电磁力方程式与正交排布

根据电磁力定律：

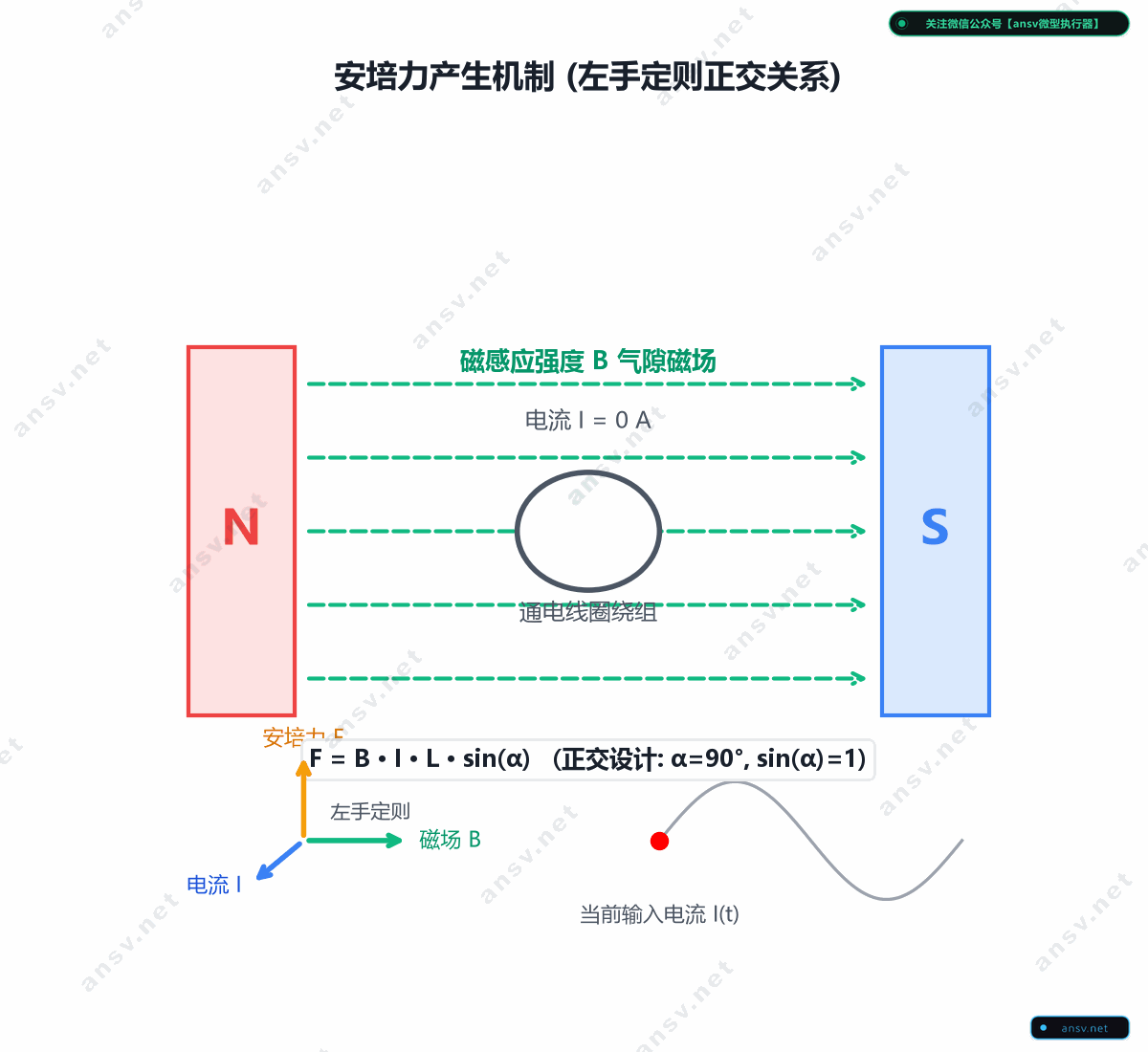

$$F = B \cdot I \cdot L \cdot \sin(\alpha)$$

在精密 VCM 的机械结构设计中，导磁轭铁（Yoke）与烧结钕铁硼永磁体被精心排布，使得闭合磁力线穿过工作气隙时，与线圈绕组的轴向切面严格保持 $90^\circ$ 正交（$\sin\alpha = 1$）。此时公式简化为高精度线性控制的物理基石：

$$F_{\text{drive}} = (B \cdot L) \cdot I = K_f \cdot I$$

• 推力的完美电流线性度：在工作行程内，推力 $F_{\text{drive}}$ 与驱动电流 $I$ 呈严格的正比例关系，这使得驱动芯片可以通过 DAC 输出超高精度的电流阶跃或正弦波，直接线性调控推力。

2. 推力感度（Thrust Sensitivity）的物理意义

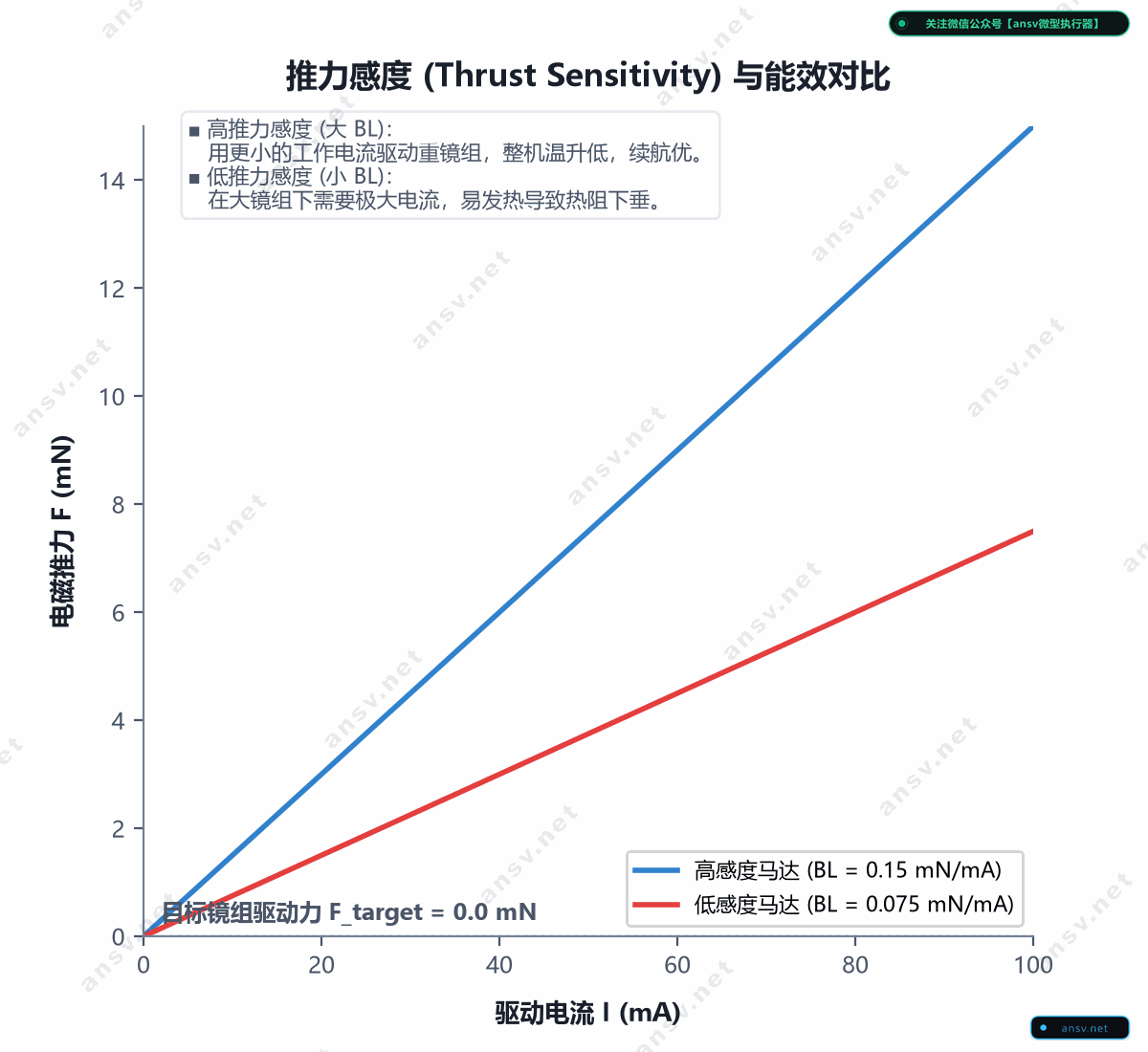

**推力常数 $BL$（或力常数 $K_f$）**表征了马达的电磁能量转换效能，物理量纲为 $\text{mN/mA}$ 或 $\text{N/A}$。

• $B$（气隙磁感应强度）：由永磁体剩磁 $B_r$、内禀矫顽力 $H_{cj}$ 及导磁外壳闭环回路决定，手机模组气隙中典型值为 $0.3 \sim 0.6\,\text{T}$。
• $L$（切割磁力线有效线圈长度）：$L = N \cdot 2(W + H)$，由线圈匝数 $N$ 及线圈截面周长共同决定。
• 整机工程影响：若推力感度偏低，驱动沉重的重载大底镜组时就必须大幅提高驱动电流。这不仅会引起严重的焦耳热温升（导致线圈阻抗 PTC 漂移），还会造成马达功耗剧增并拖慢闭环响应速度。

---

三、 稳态位移关系与位移感度（BL/k）

在摄像头完成对焦的静态瞬间，动子速度与加速度均归零（$\dot{x} = 0, \ddot{x} = 0$）。此时系统进入静力平衡状态：

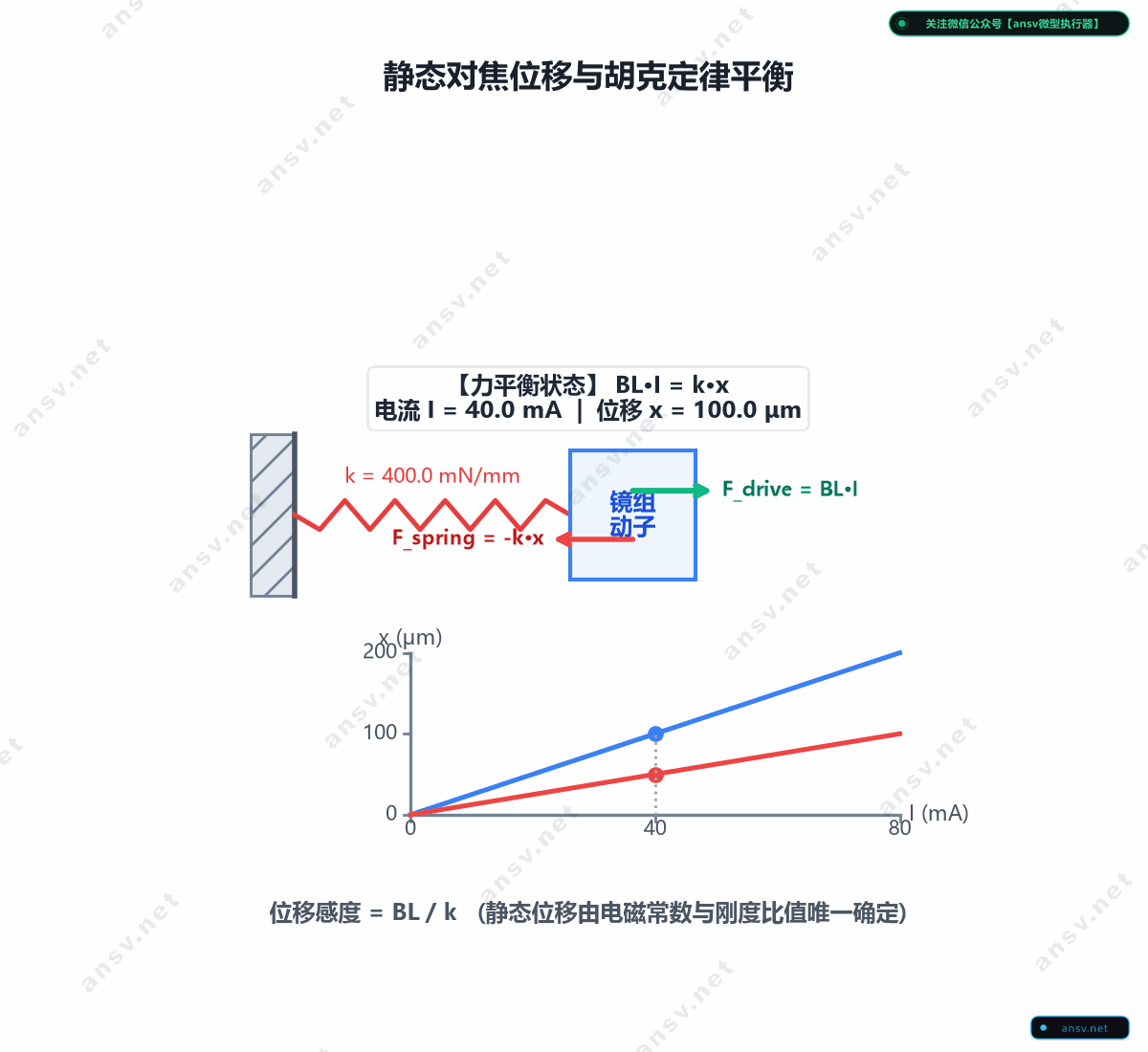

$$F_{\text{drive}} = F_{\text{spring}} \implies BL \cdot I = k \cdot x$$

推导得出镜组的静态对焦位移与控制电流的传递关系式：

$$x_{\text{steady}} = \left(\frac{BL}{k}\right) \cdot I$$

位移感度（Displacement Sensitivity）：

定义单位驱动电流引起的静态位移量：

$$S_x = \frac{BL}{k} \quad (\mu\text{m/mA})$$

位移感度直观反映了马达的静态输出灵敏度：

• 输入 $1\,\text{mA}$ 电流，镜头能在空间平移多少微米，完全取决于电磁力常数 $BL$ 与 弹片机械刚度 $k$ 的比值。

---

四、 悬挂弹片刚度 $k$ 的工程权衡（Trade-off）

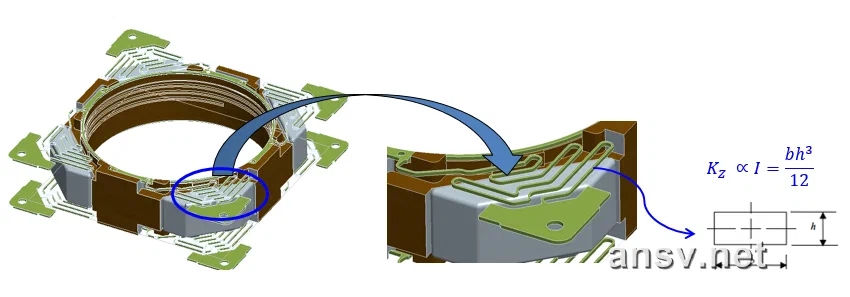

弹簧片是 VCM 动子的力学支承与反向复位机构。根据胡克定律，$F_{\text{spring}} = -k \cdot x$。弹片刚度 $k$ 的设计是整机机械设计的“天平”，两头连接着截然相反的技术代价：

              ┌── 低刚度 k (较软) ──► 位移感度高、省电 ──► 抗冲击差、易重力下垂失焦
弹片刚度 k ──┤
              └── 高刚度 k (较硬) ──► 抗冲击好、下垂极小 ──► 极其费电、需要大推力 BL

1. 刚度 $k$ 偏小的技术特征：

• 优势：位移感度 $BL/k$ 极高，只需极小的电流就能将镜头推到几百微米行程之外，静态合焦极为省电；
• 劣势：抗外界机械冲击与跌落冲击能力极弱；抗重力下垂能力差，手机在仰拍或俯拍时，镜组会在重力作用下发生几十微米的自然滑落，大幅侵蚀闭环算法的裕量。

2. 刚度 $k$ 偏大的技术代价：

• 优势：动子支撑刚性强，抗冲击形变与抗重力下垂能力极佳，能有效抵御低频结构共振；
• 劣势：为了克服弹簧片巨大的反拉力，驱动线圈必须持续灌入极大的工作电流，导致整机待机功耗与发热恶化，并对驱动 IC 的供电能力提出严苛考验。

---

五、 高线性弹片悬挂系统与材料科学

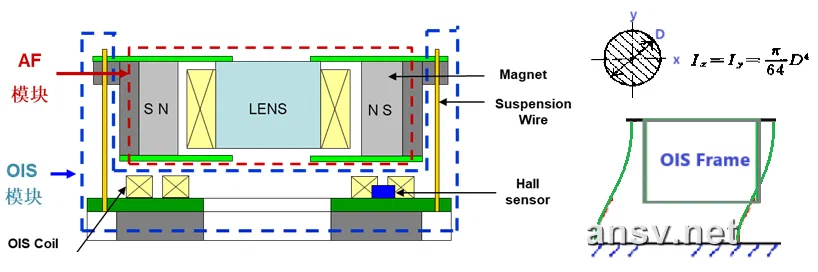

手机 VCM 中使用的不是螺旋弹簧，而是厚度仅有数十微米、通过高精度化学蚀刻加工出的对称平面金属薄片簧（Leaf Spring）。

1. 为什么严选铍铜（BeCu）与钛铜（TiCu）合金？

普通弹簧钢或黄铜在受力往复弯曲时，金属内部晶界滑移与微观晶格摩擦会造成显著的力学非线性与力学迟滞（Mechanical Hysteresis）——即弹片去程形变与回程复位的弹力曲线不重合。

• 铍铜（C17200 / BeCu）：具备极高的弹性极限与极低的滞后效应，弹性模量稳定，且导电性好，在很多开环马达中直接充当向动子线圈供电的导电簧片。
• 钛铜（C1990 / TiCu）：具备优异的抗弯曲疲劳强度与环保无铍优势，在大行程抗蠕变（Creep）寿命测试中表现卓越。

2. 消除迟滞对控制算法的决定性意义

若机械悬挂自身具备 $5\% \sim 8\%$ 的力学迟滞，闭环算法就必须消耗大量的算力与积分增益去反复修正机械零点的偏移。高对称、高均匀性的精密单质合金弹片，为闭环伺服控制提供了最干净、最线性的物理硬件基准。

---

六、 动子质量 $m$ 与大底重载镜组的姿态控制挑战

随着智能手机全面迈入 1/1.3 英寸乃至 1 英寸超大底图像传感器时代，镜头的光学镜片数量增加（7P / 8P / 1G6P），单片玻璃镜片厚度与重量飙升。动子质量 $m$ 从早期的 $100\,\text{mg}$ 暴增至 $300 \sim 500\,\text{mg}$ 以上。

质量飙升带来的三大力学瓶颈：

1. 起步与刹车加速度暴跌：根据 $a = F/m$，在有限推力下，动子加速度显著缩减，时域上升时间与对焦回稳时间显著拉长；

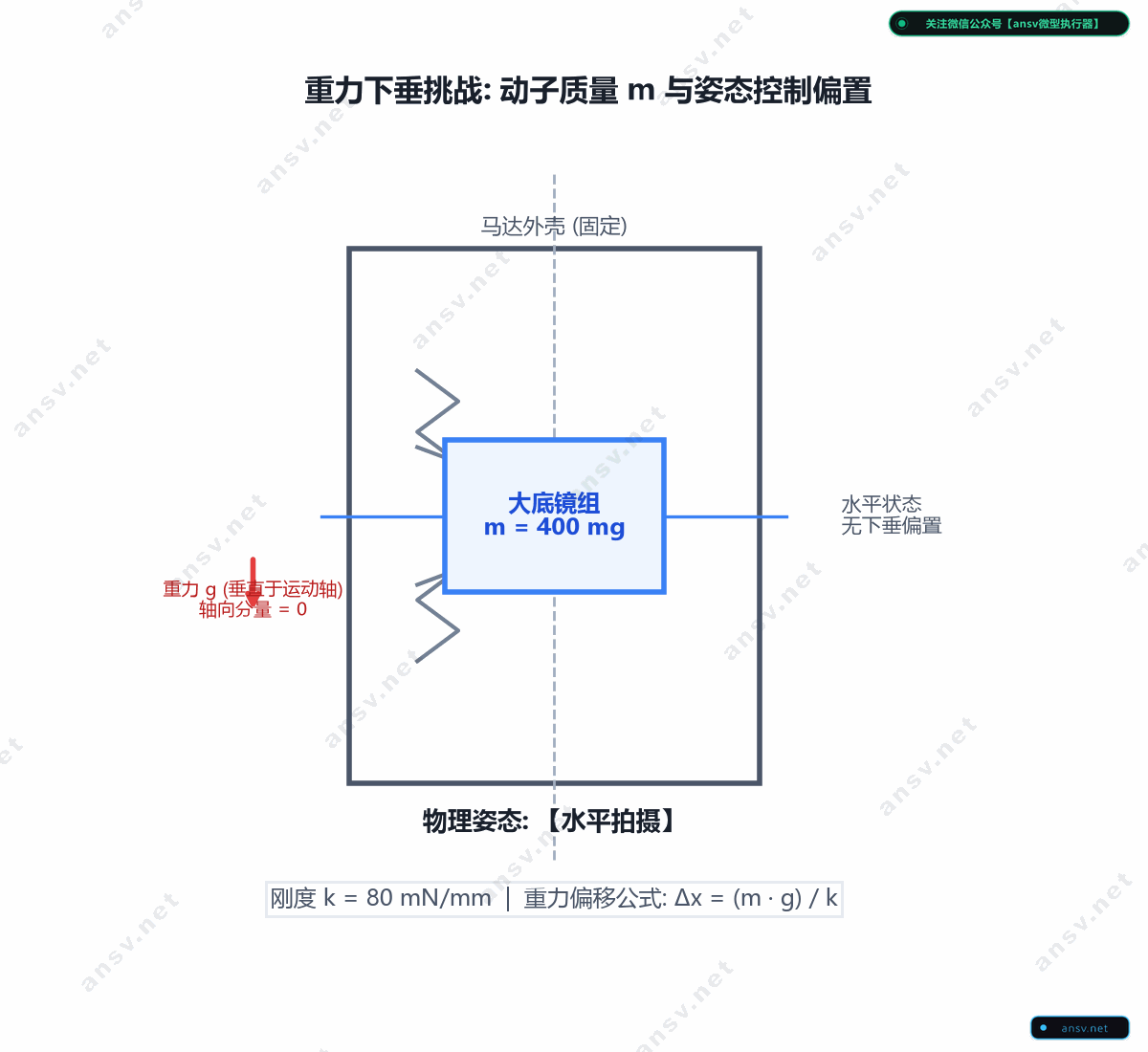

2. 重力下垂偏置（Gravity Sag）：
   • 水平拍摄：$\theta = 0^\circ \implies G \sin\theta = 0$（无轴向重力干扰）；
   • 仰拍朝天：$\theta = +90^\circ \implies$ 重力与弹片反拉力方向一致，镜筒被重力向后硬拉；
   • 俯拍朝地：$\theta = -90^\circ \implies$ 镜筒被重力往前下拖，导致零电流起点位移严重超前。
3. 算法挑战：如果驱动芯片没有重力补偿与闭环位置校准，用户在床上躺着朝天拍照时，相机极易因静态误差超标而出现无法合焦的现象。

---

本章小结

1. 二阶动量平衡：$m \ddot{x} + r \dot{x} + k x = BL \cdot I - G \sin(\theta)$ 统领了动子的所有动态与静态行为。
2. 两组关键感度：推力常数 $BL$ 决定了电磁能效，位移感度 $BL/k$ 决定了静态行程与功耗。
3. 机电刚柔平衡：弹片刚度 $k$ 既不能过软（防下垂跌落），也不能过硬（防功耗失控）；铍铜/钛铜合金是保证弹片线性与低迟滞的核心工艺支撑。

然而，如果系统中仅有推力、质量与弹簧，马达就只是一个无休止振荡的简谐振子。**如何踩下刹车、让镜头在目标微米位置瞬间停稳？**下一章我们将深入解析 VCM 中不可或缺的物理功臣——高分子黏弹性阻尼与衰减时间黄金预测法则。
