在探讨齿轮箱降噪与异音诊断之前，我们首先需要搞清楚一个最根本的物理问题：声音到底是什么？它在机械中是怎么被制造出来的？又是如何一步步传进我们耳朵里的？
许多人以为声音是一种像光线或者气流一样流动的“物质”，但从现代物理学的视角来看，声音既不是独立流动的实体物质，也不是静止的力，而是一种以微观介质粒子为载体传递的“机械弹性波动”。
一、 声音的微观本质：空气分子的“多米诺骨牌”
想象一下，你面前有一条挤满了旅客的狭窄通道。如果你突然猛推最前面的人一下，这个人会向前倾倒撞上第二个人，第二个人又撞上第三个人……一波推搡的“冲力波”就会顺着人群迅速向前传递，而每个人其实并没有从通道这头跑到那头，他们只是在自己的站位附近来回晃动了一下。
空气中的声波，在微观物理层面上完全遵循这一“多米诺骨牌”规律：

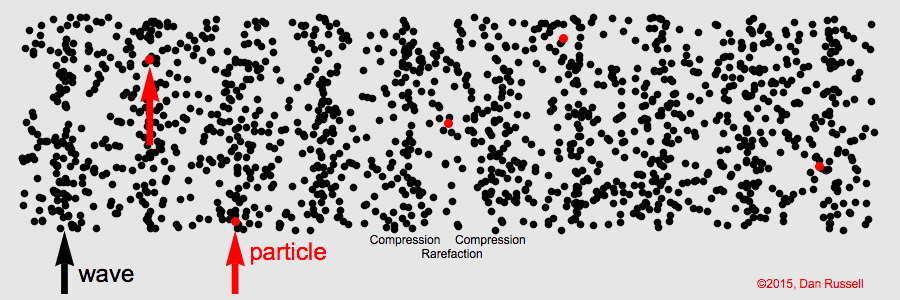

图 1-1：经典声学纵波物理仿真动画（源自宾夕法尼亚州立大学声学实验室 Prof. Dan Russell）—— 观察红色标记的追踪质点可知：单个空气分子只在各自的平衡位置附近左右往复微观振动，并未随波逐流；向前传递的是交替出现的“高压密区（Compression）”与“低压疏区（Rarefaction）”
将上述微观分子的疏密分布映射为瞬态物理压强，即可得到声波的宏观物理形态：
图 1-2：空气介质中声波的纵波疏密传播机理与正弦瞬态声压曲线对应图 —— 密区对应瞬态声压大于环境大气压（p > 0），疏区对应微弱负压（p < 0），相邻两密区之间的几何间距即为波长 λ
1. 瞬态声压（Acoustic Pressure, $p$）
当振动表面（如扬声器振膜或振动的齿轮箱薄壁）向外快速运动时，它会猛烈压缩紧贴其表面的一层微薄空气，使局部空气分子被挤压聚集，形成高压密区（Compression, $p > 0$）；
而当表面反向回弹收缩时，周围空气分子来不及瞬间回填，就会形成局部的低压疏区（Rarefaction, $p < 0$）。
这种高压密区与低压疏区在空气中像波浪一样交替向外推进，就构成了我们在宏观上感受到的“声音”。如果我们在空气中放一个高灵敏度的微型压力计，就会测得微小的大气压周期性起伏波动，这个波动的瞬态值就是声压 $p(t)$。
2. 声速与波长的物理直觉
- 声速（Speed of Sound, $c$）：
声波依靠分子间微观碰撞传递动量，因此传播速度取决于介质的弹性模量与密度。在常温 $20^\circ\text{C}$ 的标准大气压空气中，声速恒定为 $c \approx 340\,\text{m/s}$（在金属钢铁中则高达约 $5000\,\text{m/s}$）； - 频率（$f$）与波长（$\lambda$）的反比法则：
$$\lambda = \frac{c}{f}$$
- $100\,\text{Hz}$ 的低频重低音：波长长达 $3.4\,\text{米}$！这种长波具有极强的绕射（衍射）穿透能力，普通薄板屏障根本挡不住它，它能轻松拐弯绕过障碍物；
- $3400\,\text{Hz}$ 的齿轮啮合高频啸叫：波长仅有 $10\,\text{厘米}$！它具有极强的几何直线传播特性，遇到障碍物会发生强烈的镜面反射，极易在小型密闭消音箱内来回反弹形成杂乱驻波。
💡 关键物理推论：
没有振动，就没有声音；没有介质，振动就无法化作声音。 在真空的太空中，哪怕两颗行星猛烈撞击，周围也是绝对死寂的，因为没有空气分子去充当那副推倒后排的“多米诺骨牌”。
二、 机械设备制造噪音的四大物理源头
在机械系统里，没有凭空降临的噪音。无论是微型车载执行器、工业精密减速机，还是大型重载齿轮箱，整机内部所有的机械异音，在微观接触力学上均可归结为以下四大物理产生机制：
图 1-3：机械系统制造噪音的四大物理发声源头机制 —— 机械撞击碰撞、时变弹性刚度波动、摩擦自激振动与流体空气扰动
1. 机械撞击碰撞（Impact Shock）：瞬态动能的剧烈释放
两个金属构件以一定相对速度发生接触碰撞时（例如单齿碰伤划痕入啮、轴承滚珠滚过剥落凹坑），在微秒级的极短接触时间内，局部金属发生剧烈弹性碰撞，瞬态动能转化为高频应力波，激发出频带极宽的瞬态冲击声。这就是**敲击声（Knock）与打齿声（Rattle）**的物理始祖。
2. 时变弹性刚度波动（Stiffness Fluctuation）：啮合中的“拨动琴弦”
这是齿轮传动独有的核心发声机制。
标准渐开线齿轮在运转中，接触齿对数并不是恒定不变的：齿轮副在进入和退出啮合时，啮合状态会在“1 对齿啮合区（低抗弯刚度）”与“2 对齿啮合区（高抗弯刚度）”之间周期性断崖式跳变！
图 1-4：渐开线齿面接触力学与时变啮合刚度（TVMS）动力学机理 —— 左图展示了沿理论啮合线 N1-N2 移动的微观接触点 K 处的赫兹应力半椭圆分布（pH）；右图展示了在齿轮旋转过程中，双齿啮合区向单齿啮合区过渡时产生的综合刚度断崖下跌（跌幅可达 40%~50%），这是齿轮高频啸叫（Whine）的内生激振源
这种刚度交替波动（Time-Varying Mesh Stiffness, TVMS），会导致轮齿受力变形量发生周期性脉动，就像一双看不见的手在以每秒几千次的频率反复拨动琴弦。
3. 摩擦自激振动（Stick-Slip）：微观“粘附-滑移”现象
当两块干摩擦金属发生相对滑动时，动摩擦系数通常小于静摩擦系数。滑动接触面在微观上会经历“瞬间咬住 ➔ 弹性储能 ➔ 瞬间崩开打滑 ➔ 重新咬住”的快速自激非线性振荡（类似于用琴弓拉小提琴、或者汽车急刹车时刹车片尖叫）。在齿轮啮合中，如果润滑油脂涂覆不良或齿面发生严重胶合擦伤，就会激发出此类尖锐刺耳的金属擦刮杂音。
4. 空气动力与流体扰动（Aerodynamics）
当高速齿轮旋转时，高速进入啮合齿槽的轮齿会像活塞一样猛烈挤压齿槽内的空气和润滑油脂，形成微观的“高压排油挤气湍流与微涡流脱落”。在极高转速（如新能源车电驱减速器 $>10000\,\text{RPM}$）下，这种流体挤压喷流会产生不可忽视的宽带高频风噪。
三、 声音在机械中的传播三部曲：源 ➔ 路径 ➔ 响应
在机械异音工程治理与测试中，所有复杂的问题都可以解构为声学经典三要素：激振源（Source） ➔ 传递路径（Path） ➔ 响应端（Receiver）。
图 1-5：机械 NVH 经典传输三部曲 —— 激振源（源）、轴系/轴承/壳体内部振动（路径，结构声）与向周围空气辐射的微小声压波动（响应，空气声）
在声音从齿轮啮合点走到我们耳朵的过程中，存在着两种形态截然不同、性质迥异的声学形态：
1. 结构声（Structure-Borne Noise，固体骨传导）
激振力首先通过刚性轮齿基体传递给传动轴，再通过轴承内外套圈的滚珠/滚针，将高频动反力传递给齿轮箱箱体内部金属壁。这种在固体弹性介质中以弹性应力波形式传播的振动，被称为“结构声”。
- 物理特点：金属介质密度极大，结构声在固体内部衰减极慢、传递速度极快（在钢中传播速度高达 $5000\,\text{m/s}$）；
- 工程测量：使用接触式**压电加速度传感器（IEPE）**刚性螺栓固定或磁吸吸附在箱体外表面测量。
2. 空气声（Airborne Noise，空间声压波）
当内部结构声传递到齿轮箱外壳时，外壳薄壁发生高频受迫起伏弯曲振动。受迫振动的金属板件就像无数个微型扬声器振膜，反复推挤外壳周围的空气分子，把固体的机械振动转化成了可以在空气中向四面八方扩散辐射的空气声波。
- 物理特点：能直接被人耳或悬空麦克风听到，但极易受到周围环境墙面反射、车间流水线杂音的污染；
- 工程测量：使用非接触式**工业测量传声器（自由场/压力场麦克风）**置于箱体周围 $5 \sim 10\,\text{cm}$ 处测量。
四、 为什么齿轮箱壳体会像“吉他共鸣箱”一样放大噪音？
许多刚入行的工程师常常感到极其不解：“明明齿轮啮合时的微观弹性变形只有微米级（$1 \sim 5\,\mu\text{m}$），肉眼根本看不出任何动静，为什么整机跑起来却吵得像拖拉机？”
答案就在于齿轮箱外壳的“吉他共鸣箱放大效应”与声辐射效率：
图 1-6：齿轮箱壳体受迫振动与声学边界元（BEM）辐射仿真与声辐射效率曲线 —— 左图展示了箱体表面法向振速 vn 与周围空气外辐射声压场等高线；右图解析了平板弯曲波辐射效率曲线：在临界吻合频率 fc 处，板件弯曲波速与空气声速发生物理吻合共鸣，辐射效率 σrad > 1 产生辐射爆表！工程上通过加筋提高壁板刚度，即可将 fc 推高避开啮合主频
1. 面积与声辐射效率（Radiation Efficiency, $\sigma_{\text{rad}}$）
单个轮齿齿面的有效辐射面积只有几个平方毫米，即使拼命振动，能推动的空气分子质量也极其微小，声辐射效率几乎接近于零（就像把一根吉他弦拆下来悬空弹拨，旁边的人几乎什么都听不见）。
2. 薄壁平板的“扬声器化”
齿轮箱外壳通常由大面积的铝合金压铸薄壁或注塑工程塑料外壳构成。内部轴承将啮合动反力传递到箱体支撑座上，支撑座会带动整个箱体侧壁发生大面积的平板弯曲受迫振动。此时，整个外壳就变成了面积巨大的“扬声器纸盆”，以惊人的辐射效率推挤海量空气分子。
3. 模态共振与临界吻合（Coincidence Effect）
如果内部齿轮啮合的基频（例如 $1500\,\text{Hz}$）恰好撞上了齿轮箱外壳某阶结构弯曲模态频率，壳体的局部振动位移会在瞬间被物理共振放大数十倍！
更关键的是吻合效应：当板件弯曲波长等于空气声波波长时（在临界吻合频率 $f_c$ 处），壳体与空气发生完全声学耦合，声辐射效率 $\sigma_{\text{rad}} > 1.0$！此时整个齿轮箱就像一把安装了精美共鸣箱的小提琴，把原本极其微弱的接触振动放大成了响彻全场的噪声。

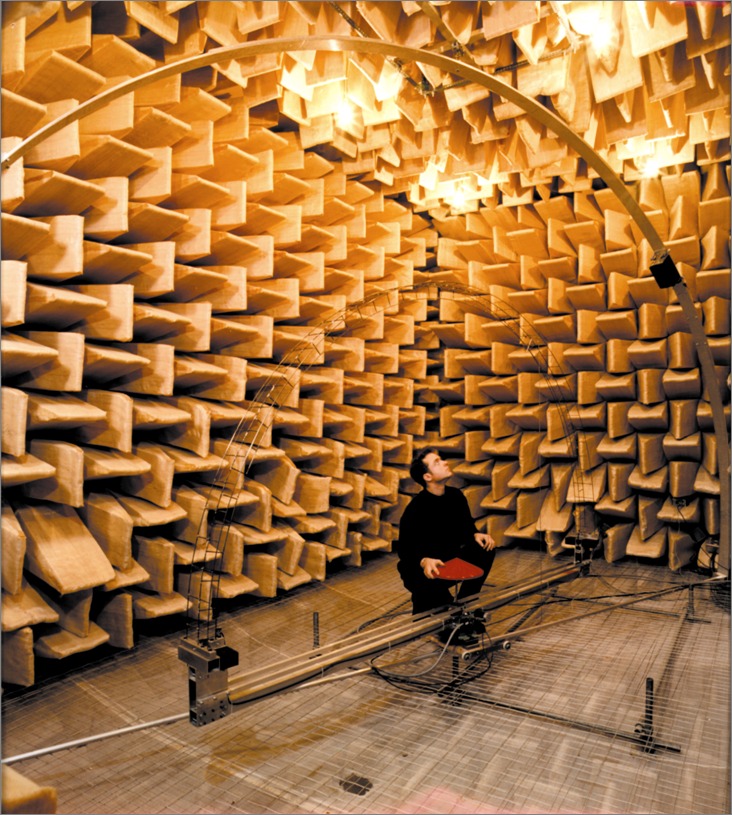

图 1-7：现代高等级声学全消音室（Anechoic Chamber）科研实景 —— 墙面、天花板与网格悬空地板下方全覆盖高吸声系数的多孔吸音尖劈，彻底消除界面声波反射；中央配备自动化半圆形测距拱架麦克风阵列，用于在纯净“自由场（Free-field）”环境下高精度测定被测机械外壳辐射的声功率与空间指向性
五、 声音能量的度量：为什么必须用“对数分贝（dB）”？
空气中声音的微观压力变化被称为有效声压（$p_{\text{rms}}$，单位：帕斯卡 $\text{Pa}$）。
在日常生活中，人耳能听到的最微弱极限声压仅为：
$$p_0 = 20\,\mu\text{Pa} = 2 \times 10^{-5}\,\text{Pa}$$而站在重型喷气式飞机旁边时，声压高达数十帕斯卡（$>20\,\text{Pa}$），两者客观物理能量跨度相差整整上百万倍（$10^6$ 倍以上）！
为了把这巨大悬殊的百万级天文数字压缩为人类大脑易于处理和比较的紧凑标度，声学引入了以对数为底的声压级（Sound Pressure Level, SPL，单位：分贝 $\text{dB}$）：
$$L_p = 20 \log_{10}\left(\frac{p_{\text{rms}}}{p_0}\right) \quad (\text{dB})$$
图 1-8：声压级（dB）与物理微观声压（Pa）对数压缩直觉阶梯尺 —— 从人类听觉极限 0 dB 到痛阈 120 dB 的百万倍物理跨度压缩与典型生活工业场景对照
牢记两条终身受用的关键工程直觉法则：
- 💡 能量翻倍 $\approx +3\,\text{dB}$（声能叠加法则）：
如果一台减速电机运转时的实测噪音是 $50\,\text{dB}$，将两台完全一样的电机绑在同一个台架上同时开动，总声压级是 $53\,\text{dB}$，而不是 $100\,\text{dB}$！ - 💡 主观感觉响度翻倍 $\approx +10\,\text{dB}$（听觉心理法则）：
当实测声压级从 $50\,\text{dB}$ 增加到 $60\,\text{dB}$ 时，人耳主观感觉到的声音响亮程度并不是增加了 $20\%$，而是整整感觉响了一倍；如果增加到 $70\,\text{dB}$，人耳感受到的响度则是最初的 整整 4 倍！
搞懂了声音是如何产生与传播的物理过程之后，我们立刻就会面临一个更加吊诡的工程现实：为什么分贝计上完全相同的数值，在人类耳朵里听起来却有着天壤之别？人耳这台生物仪器到底对什么声音最敏感？
下一章我们将深入人类耳道，揭秘听觉等响曲线与心理声学的深层奥秘。
