1.2 人耳到底对什么声音最敏感？—— 等响曲线、听觉偏好与心理声学揭秘

很多从事传动系统与微型执行器研发的工程师，在产品测试和客户验收时都踩过这种令人崩溃的“深坑”：

• “明明我们在全消音室里用高精度声级计测出来的整机总声压级只有 $38 \sim 40\,\text{dB(A)}$，完全满足客户的技术规格书（SOW），为什么客户装机试听后依然一票否决：‘声音太刺耳了！像蚊子在耳边吹口哨一样难受，根本通不过整车路试！’？”
• “在产线终端做听音质检，工人刚上班的前十分钟挑毛病极准，但连续听半个小时后，就觉得哪个产品都不吵、全都合格了，这到底是在偷懒还是不可抗拒的生理现象？”

要彻底解开这些困扰工业界的工程悬案，我们就不能仅仅将目光局限在齿轮轮齿、轴承滚道或电机磁钢等冰冷的机械构件上，而必须深入研究人类最重要的声音接收终端——人类的耳朵与大脑中枢。

人类的耳朵绝不是一台平直灵敏的测量麦克风。
它是一台在漫长数百万年残酷自然生存演化中，打上了极深刻生存印记的**“非线性、非对称、具备自适应动态压缩特性的生物流固耦合声学滤波器”**。如果我们不理解人耳的生理共振结构、等响滤波特性与心理声学评估法则，就永远无法真正掌控机械声品质（Sound Quality）的核心命门。

---

一、 人耳的天然共振与阻抗匹配：为什么偏偏是 $2.5\,\text{kHz} \sim 4\,\text{kHz}$ 最刺耳？

人类的听觉外周系统在生理构造上由外耳（External Ear）、**中耳（Middle Ear）与内耳（Internal Ear）**三大功能分区精密串联而成：

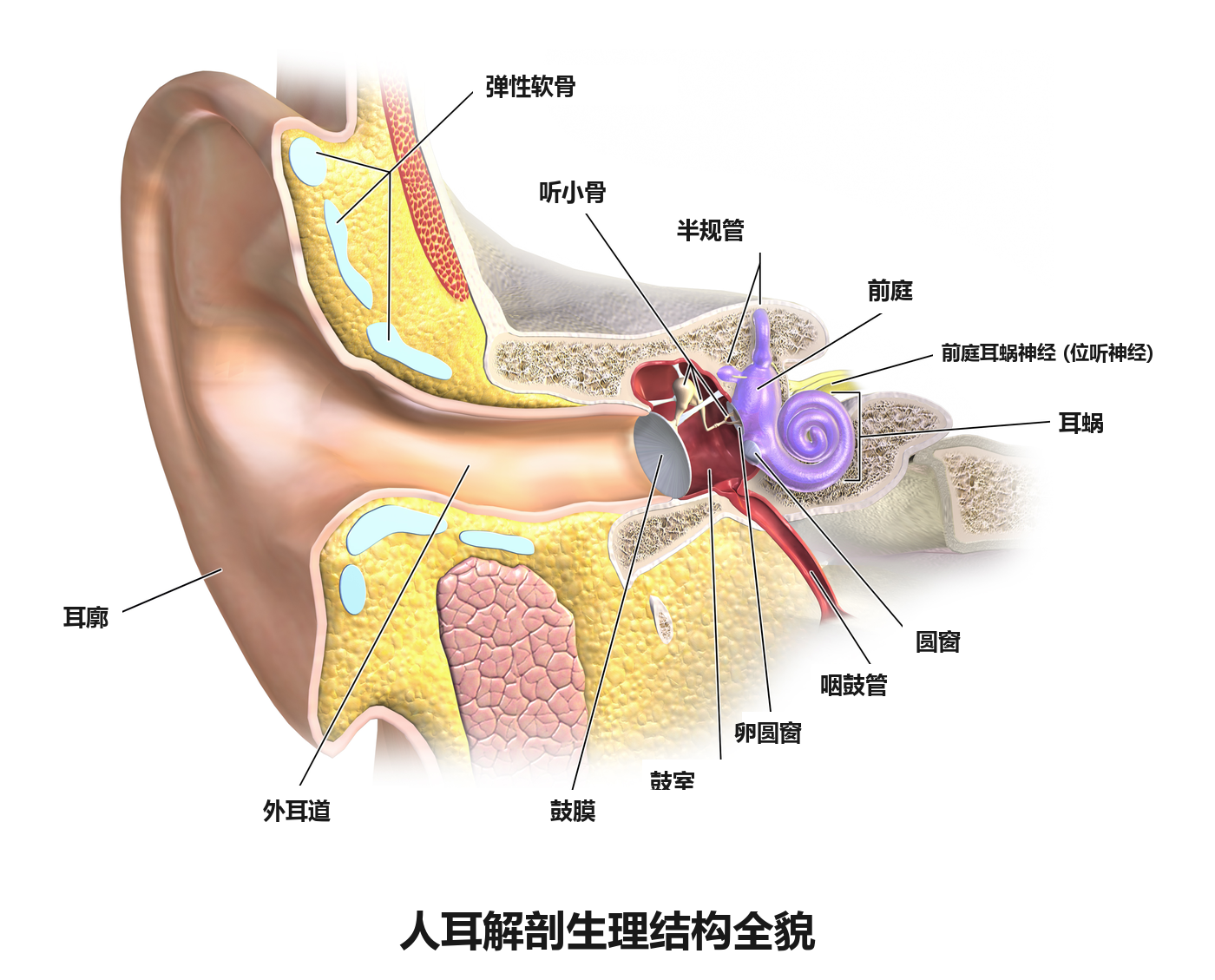

图 2-1：人耳外耳、中耳与内耳三大分区解剖全貌（引自著名医学图库 Blausen Medical）—— 清晰展示了耳廓（Pinna）、外耳道（External Auditory Canal）、鼓膜（Tympanic Membrane）、中耳听骨链、咽鼓管与内耳耳蜗（Cochlea）的空间解剖与生理连接关系

声波进入人体后，需要依次经历声学几何共振、机械连杆阻抗匹配和生物流固耦合分频三大物理环节：

图 2-2：人耳听觉系统的三大声学功能分区与物理增益机制 —— 外耳道四分之一波长驻波共振（放大 15dB）➔ 中耳听小骨面积比与杠杆阻抗匹配（放大 27dB）➔ 内耳耳蜗基底膜行波“机械傅里叶变换”与顿卡音位映射

1. 外耳道四分之一波长管共振：天然的 $+15\,\text{dB}$ 放大器

从外耳廓（Pinna）深入到鼓膜（Tympanic Membrane）的这段管道被称为外耳道（External Auditory Canal）。成年人的外耳道是一根微弯的盲管，平均几何长度约为 $L \approx 2.5\,\text{cm} = 0.025\,\text{m}$，横截面平均直径约 $0.7 \sim 0.9\,\text{cm}$。

在声学物理中，外耳道构成了一个极其典型的一端开口、一端闭合的声学共振管道（四分之一波长谐振管，$\lambda/4$ Tube）：

• 外耳道口端：直接连通自由声场，空气分子不受约束自由振荡，声压接近为零，质点振动速度达到最大，在声学上属于开口端（Open End）；
• 鼓膜端：鼓膜紧绷并紧贴听骨链与颞骨骨质壁，声阻抗极大，声波在此遭遇强反射，质点振动速度受迫为零，声压达到极大值，在声学上近似为闭合端（Closed End）。

根据一维波动方程声学管道共振原理，该管道形成驻波时，其基频（一阶本征共振频率 $f_0$）对应的声波波长正好是管道长度的 4 倍（$\lambda_0 = 4L$）：

$$f_0 = \frac{c}{\lambda_0} = \frac{c}{4L} = \frac{340\,\text{m/s}}{4 \times 0.025\,\text{m}} = 3400\,\text{Hz}$$

考虑到外耳道口边缘发散的末端修正量（End Correction $\Delta L \approx 0.6 r$），其实际一阶谐振峰精准坐落在 $2500\,\text{Hz} \sim 4000\,\text{Hz}$ 频段内。

这意味着：任何落在 $2.5\,\text{k} \sim 4\,\text{kHz}$ 的外界声波进入耳道后，均会激发出强烈的声学驻波共振！在鼓膜表面产生的实际动态声压，被外耳道自身的管腔几何结构天然放大了整整 $10 \sim 15\,\text{dB}$（声能量相当于被物理放大了 $10 \sim 30$ 倍）！

2. 中耳听骨链：化解 $99.9\%$ 能量反射的“水力变压器”

声波推动鼓膜振动后，必须穿透中耳鼓室，将机械振动传入内耳耳蜗内浸润的淋巴液中。

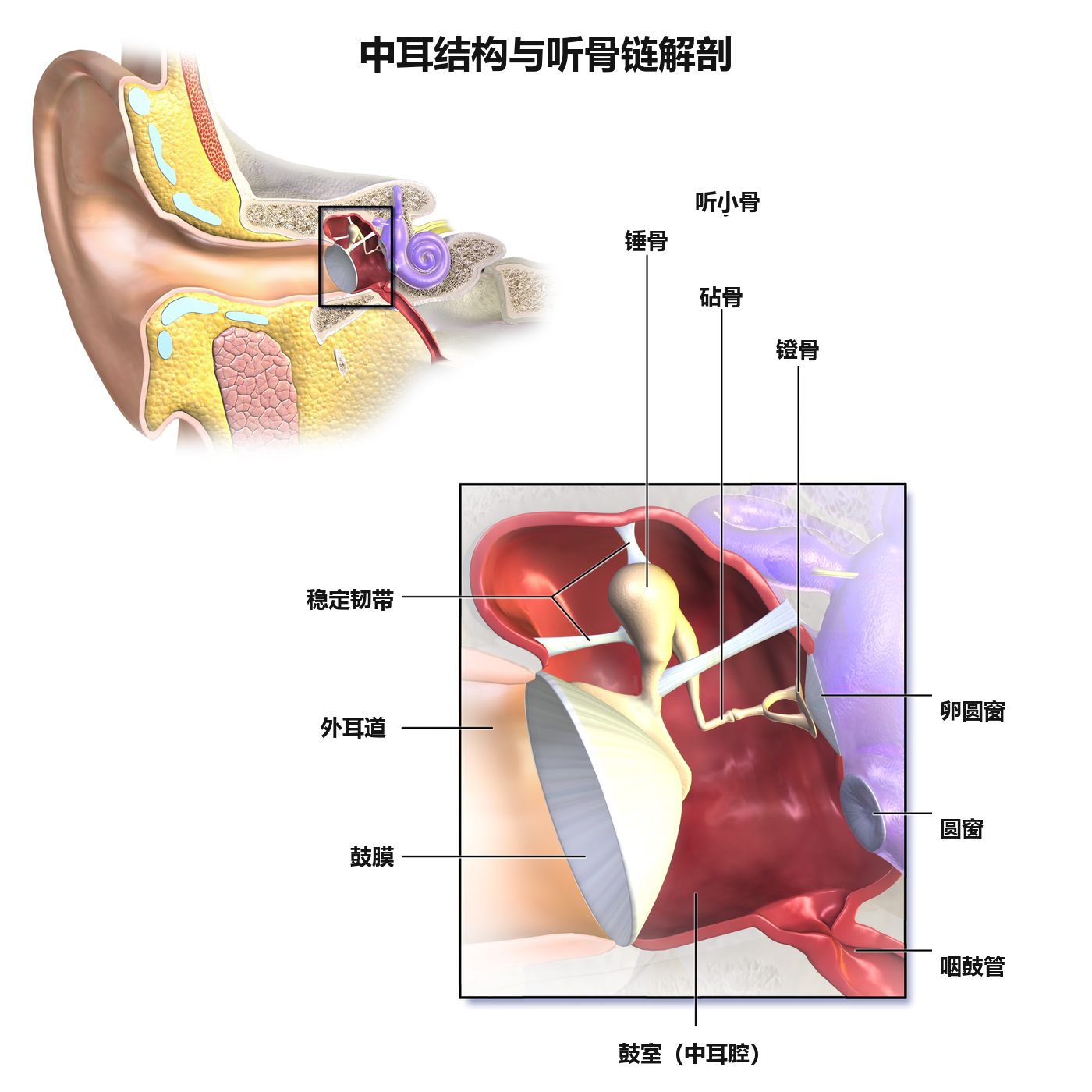

图 2-3：中耳鼓室与听小骨链（锤骨、砧骨、镫骨）微观解剖构造（引自 Blausen Medical）—— 真实展示了鼓膜如何将声波机械位移通过锤骨（Malleus）、砧骨（Incus）的杠杆力矩，汇聚传递至镫骨（Stapes）底板与前庭卵圆窗（Oval Window），构成高精度机械阻抗变压器

此时，大自然面临着一个严峻的经典声学力学障碍——介质特征声阻抗失配（Acoustic Impedance Mismatch）：

• 空气介质的特性声阻抗极低：$Z_{\text{air}} = \rho_0 c \approx 415\,\text{Pa}\cdot\text{s/m}$；
• 内耳耳蜗充满淋巴液体，其特性声阻抗接近淡水：$Z_{\text{fluid}} \approx 1.5 \times 10^6\,\text{Pa}\cdot\text{s/m}$。

如果声波直接从空气界面撞向淋巴液，根据声强反射系数公式：

$$R_I = \left( \frac{Z_{\text{fluid}} - Z_{\text{air}}}{Z_{\text{fluid}} + Z_{\text{air}}} \right)^2 \approx \left( \frac{1.5 \times 10^6 - 415}{1.5 \times 10^6 + 415} \right)^2 \approx 0.9989$$

也就是说，整整 $99.89\%$ 的声波能量会在界面上被直接反射反弹回空气中！透射损耗高达近 $30\,\text{dB}$！ 如果没有中耳，人类听到的所有声音都会如同被厚重的密封水层包裹一样极度微弱。

为了解决这一阻抗危机，中耳演化出了由锤骨（Malleus）、砧骨（Incus）与镫骨（Stapes）构成的听小骨链，构建起了一座精妙绝伦的机械阻抗变压器：

1. 水力活塞面积浓缩比（Hydraulic Area Ratio）：鼓膜的有效振动面积约为 $A_1 \approx 55\,\text{mm}^2$，而直接接触内耳卵圆窗（Oval Window）的镫骨底板面积仅为 $A_2 \approx 3.2\,\text{mm}^2$。面积比达到 $\frac{A_1}{A_2} \approx \frac{55}{3.2} \approx 17.2$ 倍；
2. 听骨链杠杆增益比（Ossicular Lever Ratio）：锤骨柄长于砧骨长突，两者的旋转力矩力臂比约为 $\frac{L_1}{L_2} \approx 1.3 : 1$；
3. 综合压强增益：

$$\frac{p_{\text{oval}}}{p_{\text{tymp}}} \approx \frac{A_1}{A_2} \times \frac{L_1}{L_2} \approx 17.2 \times 1.3 \approx 22.4\,\text{倍} \quad (+27\,\text{dB})$$

这 $22.4$ 倍的动态压强倍增，恰好完美抵消了空气-液体界面的阻抗落差，使外界空气微弱声压高保真地泵入耳蜗液体中。

3. 内耳耳蜗基底膜：“机械实时傅里叶变换器”

内耳耳蜗形似蜗牛壳，展开全长约 $35\,\text{mm}$，由前庭阶（Scala Vestibuli）、鼓阶（Scala Tympani）与耳蜗管（Cochlear Duct）组成，内部有一条贯穿始终的核心微观共振构件——基底膜（Basilar Membrane）与柯蒂氏器（Organ of Corti）：

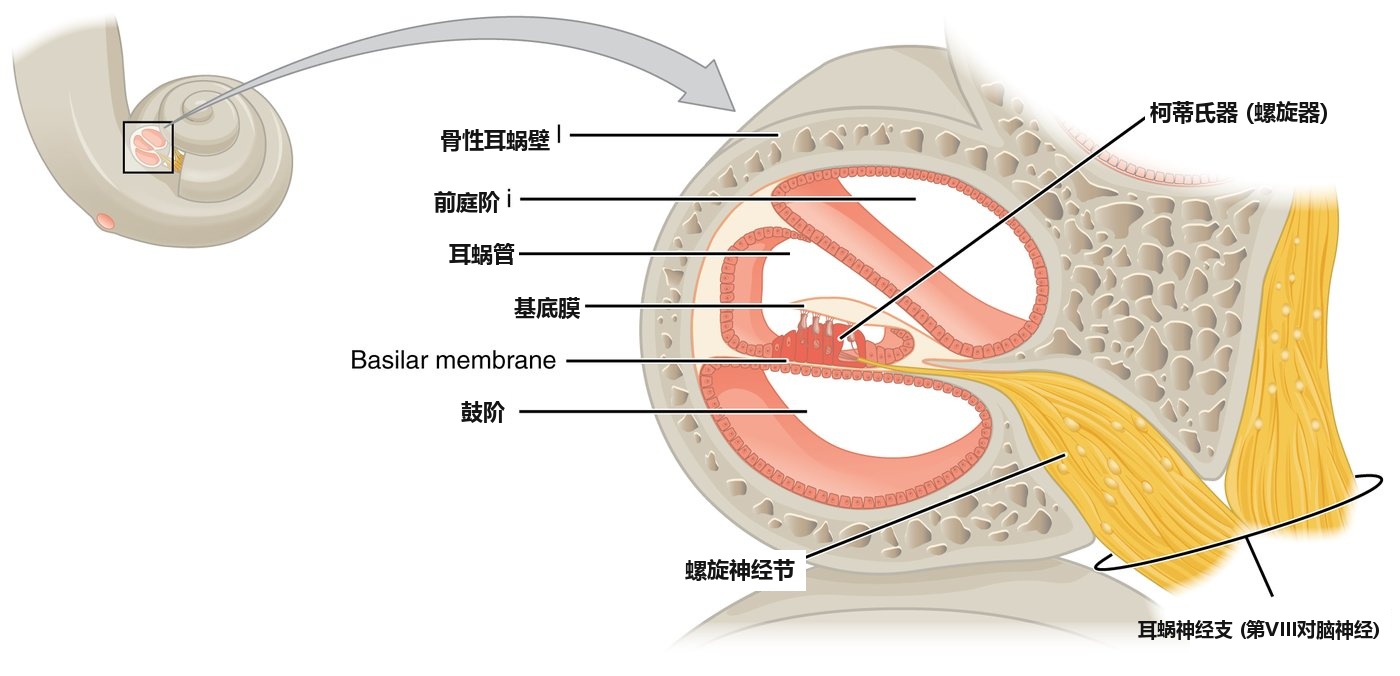

图 2-4：内耳耳蜗横截面与柯蒂氏器（Organ of Corti）微观生理构造（引自 OpenStax Anatomy & Physiology）—— 剖析前庭阶、鼓阶、耳蜗管与基底膜；内毛细胞（IHC）与外毛细胞（OHC）的立体纤毛在流体剪切力作用下发生偏转，机械门控离子通道开放产生神经电脉冲

诺贝尔生理学或医学奖获得者格奥尔格·冯·贝克西（Georg von Békésy）通过流体力学实验证实了著名的行波理论（Traveling Wave Theory）：基底膜并不是均质弹性的，它沿着长度方向具备极大的物理刚度与宽度梯度：

• 蜗底部（Base，近卵圆窗）：基底膜窄（$\sim 0.1\,\text{mm}$）且质地极其僵硬，共振特性表现为极小有效质量与极大弹性刚度，专门对高频振动产生谐振响应（最高可达 $20\,\text{kHz}$）；
• 蜗顶部（Apex，远端盲端）：基底膜宽（$\sim 0.5\,\text{mm}$）且极其柔软松弛，专门对低频振动产生谐振响应（最低可至 $20\,\text{Hz}$）。

声波驱动淋巴液形成流体压力波，在基底膜上激发起一波向前推进的“行波”，并在刚度与频率严格匹配的特定位置形成振幅最大的驻波包络峰（Envelope Peak）。这一物理特性被称为顿卡音位映射（Tonotopic Organization）：

基底膜的每一个物理微观微米位置，都精确映射着一个离散的频谱频率。基底膜上的内毛细胞纤毛在流体剪切力作用下发生机械偏折，拉开离子通道触发电位脉冲，直接将振动位置解耦为听神经冲动。
换言之，内耳在被动流体力学层面上，就直接完成了数字信号处理器（DSP）中昂贵的短时傅里叶变换（STFT）！

4. 进化生理与机械工业的“残酷巧合”

人类为何会进化出在 $2.5\text{k} \sim 4\,\text{kHz}$ 极其偏心的敏锐耳道？

• 婴儿的啼哭声：频率主要集中在 $3000\,\text{Hz}$ 附近，确保父母即便在深度睡眠中也能被瞬间惊醒，激发生存抚育本能；
• 猛兽与撕裂声：潜伏猛兽踩断干燥树枝的清脆折断声、金属划擦声、利爪抓裂树皮声，均富集在 $2.5\text{k} \sim 4\,\text{kHz}$，能够秒级刺激人体交感神经分泌肾上腺素，驱动心率飙升与逃跑反应。

然而，在现代工业传动工程中，这是一个极大的“不幸巧合”：
现代汽车电子膨胀阀、空调风门微型执行器、电子驻车制动系统（EPB）、家用扫地机乃至纯电动汽车减速器，其电机转速通常在 $1000 \sim 6000\,\text{rpm}$，齿轮齿数在 $15 \sim 60$ 齿，齿轮的主啮合基频 $f_m = z \cdot \frac{n}{60}$ 几乎无一例外地全部落在了 $1000\,\text{Hz} \sim 3500\,\text{Hz}$ 这个区间！
齿轮在啮合线上的微米级几何误差与刚度跳变，本就是极其微弱的振动，但只要传进耳朵，就会立刻被外耳道放大 $15\,\text{dB}$，不偏不倚地猛烈轰炸人类神经最敏感、最易激怒的警戒痛区！

---

二、 为什么小音量时“听不见低音”？—— 深度拆解 ISO 226 等响曲线

1933 年，贝尔实验室的声学物理学家弗莱彻（Harvey Fletcher）与芒森（Wilden A. Munson）进行了一项具有划时代意义的心理物理学实验：让数百名受试者佩戴校准耳机听不同频率的纯音，交替调节纯音的实际物理声压级（dB SPL），直到受试者主观判定该纯音与一个 $1000\,\text{Hz}$、特定声压级的标准基准纯音“听起来一样响”。

这项经典的实验数据经过 Robinson-Dadson（1956 年）的优化演进，并最终由国际标准化组织历经数十年跨国大样本复测，制定并更新为全球权威的标准——ISO 226 等响曲线（Equal-Loudness Contours）：

图 2-5：ISO 226:2003 国际标准等响曲线族与人耳频响痛阈全景图 —— 揭示小音量低频迟钝（50Hz 需额外补偿近 28dB）、2.5k~4kHz 外耳道共振敏感坑（痛阈最低点）与大声强（80~100 Phon）外毛细胞饱和导致的频响平坦化物理规律

1. 核心物理概念：响度级（Phon，方）

• 定义：某个任意频率的声音听起来和多少分贝（$\text{dB SPL}$）的 $1000\,\text{Hz}$ 标准纯音一样响，它的响度级就是多少**“方（Phon）”**；
• 标定交点：在 $1000\,\text{Hz}$ 处，$\text{Phon}$ 的数值与物理声压级 $\text{dB SPL}$ 严格一一对应相等（如 $40\,\text{dB}$ 的 $1000\,\text{Hz}$ 纯音即为 $40\,\text{Phon}$）；
• 0 Phon 曲线：被称为听阈极限（Minimum Audible Field, MAF）。低于 0 Phon 曲线的所有微弱振动，人耳听神经完全无法检出任何信号，属于人类的听觉绝对盲区；
• 120 Phon 曲线：被称为痛阈极限（Threshold of Pain）。当声波达到或超过该曲线时，鼓膜与听骨链振幅达到物理极限，中耳张肌强烈痉挛收缩，人耳感受到的不再是“声音大”，而是剧烈的机械刺痛感，数秒内即可诱发毛细胞微观永久撕裂坏死。

2. 等响曲线揭示的三大工程力学真相

① 小音量时，人耳对低频极度迟钝（“低音黑洞”）

请仔细观察图 2-5 中小音量条件下的 $40\,\text{Phon}$ 曲线：

• 在基准点 $1000\,\text{Hz}$ 处，客观声压级只需 $40\,\text{dB}$，人耳就能获得 $40\,\text{Phon}$ 的响度感受；
• 但在 $50\,\text{Hz}$ 的低频重低音区，客观物理声压级必须猛增到 $67.5\,\text{dB}$，人耳才觉得与 $1\,\text{kHz}$ 的声音“一样响”！
• 在 $20\,\text{Hz}$ 人耳可听下限处，客观声压级更是必须飙升至惊人的 $96.5\,\text{dB}$！

这意味着：在小音量、安静生活环境下，人耳对低频振动的客观探测灵敏度比对中高频迟钝了近 $30 \sim 55\,\text{dB}$（物理声压比相差数十倍，声能量相差千倍甚至万倍以上！）。

② 大音量时，人耳频响趋于平坦（“外毛细胞饱和”）

当声场强度上升到 $80 \sim 100\,\text{Phon}$ 的强噪与工业重工区间时，等响曲线的弯曲度大幅减小，整体曲线明显变得平坦化！
生理学机理：内耳基底膜上的外毛细胞（Outer Hair Cells, OHC）具备奇妙的“电致伸缩马达（Prestin 蛋白驱动）”特性，在弱声音下会主动伸缩产生高达 $+40\,\text{dB}$ 的非线性主动放大；而在强声音（$>80\,\text{dB}$）下，外毛细胞主动放大机制发生非线性饱和，人耳退化为线性被动机械系统。
工程启示：在工业高噪声车间或整车急加速大负荷工况下，低频机械轰鸣和高频尖叫听起来几乎同等震耳欲聋。

③ $2.5\text{k} \sim 4\,\text{kHz}$ 敏感深坑：听力痛阈的最低洼地

在 $3400\,\text{Hz}$ 附近，等响曲线呈现全频段最深的“凹陷坑”：

• 0 Phon 听阈曲线在此甚至下凹到了 $-5 \sim 0\,\text{dB SPL}$，意味着人耳可以听见声压低于基准声压 $20\,\mu\text{Pa}$ 的微弱声波；
• 机械系统中任何落在该凹坑内的轻微啸叫，在人耳大脑中均会产生不成比例的巨大烦躁效应。

3. 生活与汽车工程中的真实对照

• 车载音响与家用功放的“等响度开关（Loudness / Bass Boost）”：
  许多高级车载多媒体系统上都有一个【Loudness】选项。它的物理作用是：在驾驶员将音量旋钮调得很低时，DSP 算法根据 ISO 226 等响曲线反相特性，自动给低频（$<100\,\text{Hz}$）额外大幅度提升 $+10 \sim +20\,\text{dB}$，同时给高频轻微补偿 $+3 \sim +6\,\text{dB}$，弥补人耳小音量时的生理听觉衰减，使音乐保持丰满厚实；一旦音量推大，算法又会自动关闭低频补偿，防止低音轰头失真；
• 汽车怠速低频轰鸣（Booming）的狡猾隐蔽性：
  在发动机怠速轻负荷运转时，二阶点火引发的 $20 \sim 40\,\text{Hz}$ 车身空腔轰鸣因为落在等响曲线的“低频迟钝区”，车内乘员往往察觉不明显；然而一旦车辆在坡道大负荷起步，该低频声压突破 $75\,\text{dB}$ 阈值，车内人员会瞬间感受到极为强烈的胸腔压迫感与耳膜胀痛，引发严重的整车 NVH 质量抱怨。

---

三、 为什么分贝计上的 $\text{dB(A)}$ 频频在异音诊断中“报假账”？

既然人耳对不同频率声波的敏感度存在如此惊人的生理差异，如果声学工程师在测试现场直接使用物理仪器测出不加修饰的未计权物理声压级（Linear dB / Z 计权），显然完全无法对应人类主观感觉的吵闹程度。

为此，国际电工委员会（IEC）在 IEC 61672 标准中定义了一套通用的频率计权网络（Frequency-Weighting Networks）：

图 2-6：IEC 61672 声学计权滤波网络对比与工业 dB(A) 假合格的三大致命盲区 —— A 计权本质是 40 Phon 等响曲线的翻转倒置；揭秘现场声级计如何因能量累加、RMS 时间平均与无视生理掩蔽而掩盖齿轮啸叫与单齿碰伤

1. A / B / C / Z 四大计权网络的物理定位

• A 计权（A-Weighting，单位：$\text{dB(A)}$）：
  设计初衷是将人耳在 $40\,\text{Phon}$ 小音量下的等响曲线“上下颠倒翻转”后做成的一套带通频响滤波器。它在低频段实行断崖式衰减，在中高频段略有放大，是全球工业产品、环保法规与机械规格书中使用最广泛的标尺；
• B 计权（B-Weighting，单位：$\text{dB(B)}$）：
  对应约 $70\,\text{Phon}$ 中等声强的等响反相曲线。由于在实际工程中介于 A 与 C 之间地位尴尬，目前在绝大多数现代工程测试中已被正式淘汰停用；
• C 计权（C-Weighting，单位：$\text{dB(C)}$）：
  对应约 $100\,\text{Phon}$ 高声强等响曲线反相。它的频率响应在 $31.5\,\text{Hz} \sim 8\,\text{kHz}$ 的宽广频段内几乎是一条平直的水平线（衰减 $<0.8\,\text{dB}$），常用于重工设备低频轰鸣、冲床撞击、爆破与大型柴油机全频能量的科学评价；
• Z 计权（Z-Weighting / Zero，单位：$\text{dB(Z)}$）：
  严格平直（Flat, $0\,\text{dB}$ 增益）网络，真实记录测量传感器拾取的未加工声压级。

2. A 计权滤波数学传递函数

根据 IEC 61672-1 官方标准定义，模拟 A 计权网络的连续频域滤波增益响应公式为：

$$R_A(f) = \frac{12194^2 \cdot f^4}{(f^2 + 20.6^2) \cdot \sqrt{(f^2 + 107.7^2)(f^2 + 737.9^2)} \cdot (f^2 + 12194^2)}$$$$A(f) = 20 \log_{10}(R_A(f)) + 2.00 \quad (\text{dB})$$

通过公式计算可知几个极其严酷的工程衰减节点：

• 在 $20\,\text{Hz}$ 处：衰减高达 $-50.5\,\text{dB}$（物理声压被直接除以了 330 多倍！）；
• 在 $100\,\text{Hz}$ 处：衰减 $-19.1\,\text{dB}$；
• 在 $1000\,\text{Hz}$ 处：增益严格为 $0.0\,\text{dB}$；
• 在 $2500\,\text{Hz}$ 处：微弱增益 $+1.3\,\text{dB}$；
• 在 $4000\,\text{Hz}$ 处：增益 $+1.0\,\text{dB}$。

3. 为什么现场齿轮异音诊断中，$\text{dB(A)}$ 频频“报假账”？

许多工厂质检部门常常拿着总声级计说：“测出来 $41.8\,\text{dB(A)}$，标准限值是 $45\,\text{dB(A)}$，产品绝对合格！”但一到整机厂装配就被退货。这是因为 $\text{dB(A)}$ 存在三个致命的工程盲区：

盲区一：全频能量累加，完全抹杀了高频离散啸叫峰（Gear Whine）

• 场景 A（平稳宽带白噪声）：一台良好润滑的齿轮减速机，全频段充满均匀、平顺、柔和的“沙沙”宽带粉红白噪声，声级计读数是 $43.0\,\text{dB(A)}$。车内乘员感觉像微风或海浪，非常柔和，甚至被评价为高档舒适；
• 场景 B（单级齿轮啮合啸叫）：另一台减速机，虽然宽带背景噪声极低，但在 $2800\,\text{Hz}$ 处突兀地立着一根高纯音比齿轮啸叫峰，总能量测出来同样是 $43.0\,\text{dB(A)}$。人耳听起来却像一只尖锐的蚊子在耳边高频吹哨，烦躁难耐，极度刺耳！

仪器读数完全相同，但声品质评级从“极优”断崖式跌落至“严重缺陷”！因为 $\text{dB(A)}$ 只是对频段内所有声能量做粗暴的平方积分求和，它根本不管能量是均匀分布在全频段，还是集中聚爆在人耳最敏感的单根谱线上。

盲区二：RMS 长时间积分平均，抹平了亚毫秒级瞬态机械冲击脉冲

当齿轮发生单齿微碰伤、齿顶磕碰凸起或剥落点蚀时，齿轮每转动一圈，损伤齿入啮碰撞仅持续 $0.2 \sim 0.5\,\text{毫秒}$ 的微观冲击。
现场分贝计的标准时间计权通常为 Fast 档（时间常数 $\tau = 125\,\text{ms}$） 或 Slow 档（$\tau = 1000\,\text{ms}$）。这个极其短暂的强烈瞬态应力波撞击，被积分平均稀释在长达数百毫秒的时间窗口里，分贝仪读数甚至连 $0.1\,\text{dB}$ 的波动都看不出来！然而，具有极高时间分辨率的人耳却能无比清脆地捕获到每一声刺耳的“嗒……嗒……嗒……”敲击声。

盲区三：静态加权无视临界频带与生理掩蔽效应

A 计权是一张死的静态增益谱，完全无法模拟基底膜内部“强声音动态吃掉临近弱声音”的生理动态过程。要彻底打破这些盲区，声学工程必须跨入**心理声学（Psychoacoustics）**的全新维度。

---

四、 听觉生理机制：24 个 Bark 临界频带与听觉掩蔽效应

人耳耳蜗基底膜并不是一个无级平滑的分析仪，现代心理声学奠基人埃伯哈德·茨维克（Eberhard Zwicker）经过严谨的人体声学实验，揭示了内耳是由 24 个分立的声学滤波通道——临界频带（Critical Bands, 标度单位：Bark，巴克） 组成的：

图 2-7：耳蜗 24 个 Bark 临界频带划分与听觉掩蔽效应全景 —— 左图展示了耳蜗在 500Hz 以下固定带宽(~100Hz)、500Hz 以上按 20% 对数展宽的滤波机制；右图深度拆解了频域非对称三角掩蔽门限（低频掩蔽高频斜率达 -27dB/Bark）与时域前后掩蔽时间轴

1. 24 个 Bark 临界频带的数学与生理本质

频率 $f\,(\text{Hz})$ 与 Bark 尺度 $z\,(\text{Bark})$ 之间的经典换算公式为：

$$z = 13 \arctan(0.00076 f) + 3.5 \arctan\left(\left(\frac{f}{7500}\right)^2\right) \quad (\text{Bark})$$

临界频带宽度 $\Delta f_{\text{CB}}$ 与中心频率的关系公式为：

$$\Delta f_{\text{CB}} = 25 + 75 \left[ 1 + 1.4 \left(\frac{f}{1000}\right)^2 \right]^{0.69} \quad (\text{Hz})$$

临界频带展现出极其鲜明的声学生理分水岭规律：

• 在 $500\,\text{Hz}$ 以下的低频段（$1 \sim 5\,\text{Bark}$）：每个临界频带的绝对物理带宽基本恒定在 $\Delta f \approx 100\,\text{Hz}$ 左右；
• 在 $500\,\text{Hz}$ 以上的中高频段（$>5\,\text{Bark}$）：临界频带宽度不再恒定，而是以约中心频率的 $20\%$（近似三分之一倍频程）呈对数急剧展宽！在 $13.5\,\text{kHz}$ 处，单单一个 Bark 频带的跨度就宽达 $3500\,\text{Hz}$。

💡 临界频带的工程生理本质：
落在同一个 Bark 临界频带内的所有离散微观声波分量，在耳蜗基底膜上激起的是同一簇毛细胞群。这些分量的能量在大脑感知中直接发生平方累加，强信号会瞬间将弱信号完全遮蔽；
只有当两个声音分量的物理频率相差超过一个临界频带宽度，它们才会分别刺激不同的毛细胞区域，人耳才能清晰分辨出它们的独立音高、音色与空间方位。

2. 频域同时掩蔽（Simultaneous Masking）与非对称门限

当一个较强的声音（掩蔽音 Masker）与一个较弱的声音（被掩蔽音 Maskee）同时出现时，弱声音的听阈会被强声音硬生生“向上抬高”。只有当弱声音的实际声压超过这个被抬高的新门限（掩蔽阈值 Masking Threshold）时，人耳才能听见它的存在。

观察图 2-7 中右侧的频域掩蔽曲线，可以发现一个极其关键的声学非对称定律：

• 低频侧斜率极其陡峭（衰减斜率约为 $-27\,\text{dB/Bark}$）；
• 高频侧斜率相对平缓（衰减斜率仅为 $-10 \sim -15\,\text{dB/Bark}$，且随着掩蔽音强度的增大，高频侧倾斜度变得更加平缓伸展）。

由此引申出一条震撼机械 NVH 界的听觉生理铁律：
低频声音极容易向高频延展，将邻近的高频微弱声音彻底掩盖吃掉；相反，高频声音由于低频侧斜率断崖下跌，几乎完全无法掩盖任何低频声音！

3. 时域掩蔽（Temporal Masking）的双向防御盾

掩蔽效应不仅发生在频域同一时刻，甚至在时间轴上具备“时间倒流与时间滞后”的神奇生理特性：

• 前掩蔽（Pre-masking / Backward Masking）：在强脉冲冲击声爆发之前的 $5 \sim 20\,\text{毫秒}$ 内，原本微弱的声音就已经被人耳忽略了！这是因为中枢听觉神经元在处理突发强刺激时需要建立突触整合窗口，后发生的强刺激信号神经冲动传递速度更快，在听觉皮层反而抢先压制了先前的微弱信号；
• 后掩蔽（Post-masking / Forward Masking）：强脉冲声停止后，基底膜机械振荡阻尼需要数十毫秒逐步耗散，同时突触神经递质消耗后需要重新合成，听觉抑制效应能持续 $50 \sim 200\,\text{毫秒}$ 之久。

4. 传动系统 NVH 实战中的“掩蔽战术”

这一听觉机理在齿轮箱降噪工程中具有极高的实战价值：
在精密减速机或高端汽车电驱系统的调优中，将齿轮啮合传递误差（DTE）从 $0.5\,\mu\text{m}$ 压到 $0.05\,\mu\text{m}$ 往往面临模具成本与加工良率的天花板。顶尖 NVH 工程师常常会采用**“声学掩蔽战术”**——并不刻意去追求将齿轮啮合微小啸叫彻底降为零，而是通过优化电机润滑油道循环、轴承滚道微纳织构，巧妙地保留或注入极其平缓、舒适的宽带粉红白噪声（例如柔和纯净的油液流动沙沙声）。利用内耳基底膜的频域同时掩蔽效应，将单频啮合啸叫完整包裹压制在宽带噪声的掩蔽门限之下！
最终效果：客观总声压级可能反而增加了 $1\,\text{dB(A)}$，但车内客户主观上却惊喜地发现高频蚊鸣啸叫彻底“隐形消失”了！

---

五、 超越分贝：现代心理声学四大核心指标深潜

为了彻底解决“测出来合格、听起来骂街”的工业死结，现代声学工程全面引入了心理声学指标体系（Psychoacoustic Metrics），通过数字信号算法精准模拟人类听觉外周器官与神经中枢的滤波、掩蔽与感知过程：

图 2-8：心理声学四大核心指标矩阵与齿轮箱声品质（Sound Quality）评价全景 —— 响度 Sone、尖锐度 Acum、粗糙度 Asper、纯音比 Prominence Ratio 的数学本质，以及实战工业案例中“dB(A) 假合格 vs 心理声学真破案”的指标对照表

1. 响度（Loudness, $N$，单位：宋 Sone）

• 物理定义：真实表征人耳听起来到底有“多大声”的主观线性度量。$1\,\text{Sone}$ 严格定义为物理声压级为 $40\,\text{dB}$、频率为 $1000\,\text{Hz}$ 的正弦纯音在自由场中给人带来的主观音量感受；
• 线性直觉标度：与对数分贝不同，Sone 是完全线性的主观标尺——$2\,\text{Sone}$ 的声音听起来恰好比 $1\,\text{Sone}$ 响一倍；$4\,\text{Sone}$ 是 $2\,\text{Sone}$ 的两倍响。它比抽象反直觉的对数分贝（$3\,\text{dB}$ 能量翻倍但人耳只觉得大一点）更加符合人类直觉；
• Zwicker 算法架构（ISO 532-1 / DIN 45631）：
  首先将连续声音时域信号经 1/3 倍频程滤波或 FFT 映射到 24 个 Bark 临界频带，在每个临界频带内计算考虑了频域与时域掩蔽之后的比响度（Specific Loudness, $N'(z)$），最后沿 24 个 Bark 尺度执行全谱线积分：

$$N = \int_{0}^{24\,\text{Bark}} N'(z) \, dz \quad (\text{Sone})$$

• 齿轮箱工程实战：
  对于两台同样测出为 $42\,\text{dB(A)}$ 的微型执行器减速箱，如果样品 B 的振动能量主要集中在 $2.5\text{k} \sim 3.5\,\text{kHz}$，其经过 Zwicker 模型计算后的实际响度往往高达 $2.4\,\text{Sone}$，而能量均匀的样品 A 仅有 $1.8\,\text{Sone}$。人耳清晰感知到样品 B 的音量比样品 A 大了整整 $30\%$ 以上！

2. 尖锐度（Sharpness, $S$，单位：阿库姆 Acum）

• 物理定义：专门用来精准量化声音“刺耳、扎耳朵、高频尖叫、金属刮擦”程度的心理声学校准指标。$1\,\text{Acum}$ 严格标定为一个声压级为 $60\,\text{dB}$、中心频率为 $1000\,\text{Hz}$、带宽为 1 个临界频带的窄带噪声所带来的尖锐感；
• 频谱重心高频偏权数学本质（DIN 45692 / von Bismarck 模型）：
  尖锐度的本质是声音比响度在临界频带频谱上的**“加权质心”**。它在低频段保持中立，但一旦进入高频段（尤其是大于 $14\,\text{Bark}$，即 $>2.4\,\text{kHz}$），其加权函数 $g(z)$ 会呈现指数级暴增：

$$S = 0.11 \cdot \frac{\int_{0}^{24\,\text{Bark}} N'(z) \cdot g(z) \cdot z \, dz}{N} \quad (\text{Acum})$$

其中加权函数 $g(z)$ 的分段表达式为：

$$g(z) = \begin{cases} 1 & (z \le 14\,\text{Bark}) \\ 0.0001111 z^4 - 0.00465 z^3 + 0.0728 z^2 - 0.53 z + 2.53 & (z > 14\,\text{Bark}) \end{cases}$$

• 齿轮箱工程实战——客诉的终极裁判官：
  尖锐度是评价齿轮啮合高频啸叫（Gear Whine）与电机 PWM 逆变器斩波高频啸叫（E-motor Carrier Whine）的黄金标尺。
  在微型驱动系统与车载减速器中，一旦尖锐度突破 $1.5\,\text{Acum}$，正常人类便会开始产生烦躁与抵触；若突破 $2.0\,\text{Acum}$，即便总声压级只有 $38\,\text{dB(A)}$，客户依然会坚决拒收退货。

3. 粗糙度（Roughness, $R$，单位：阿斯珀 Asper）与波动度（Fluctuation Strength, $F$，单位：瓦西尔 Vacil）

当声音的振幅或频率受到周期性低频起伏调制（调幅 AM / 调频 FM）时，人耳内耳毛细胞产生的神经冲动会呈现节律性的同步发放。这种起伏调制会根据**调制频率（Modulation Frequency, $f_{\text{mod}}$）**的不同，分裂为完全不同的两大主观感知特征：

                      【低频周期调制引起的听觉感知分离】
       0.5 Hz                      20 Hz                     300 Hz
         ├─── 波动度 (Fluctuation) ───┼─── 粗糙度 (Roughness) ───┤
                     ▲                           ▲
                     │                           │
                4 Hz 调制峰值               70 Hz 调制峰值
              (人耳可分清节律喘振)        (无法分辨节律，化作砂纸颗粒感)

• 波动度（$F$，单位：Vacil）：
  当调制频率很慢时（$0.5 \sim 20\,\text{Hz}$），人耳的基底膜和大脑皮层能够轻松跟上每一拍的音量起伏，主观上感受到的是忽大忽小、有节律的喘息波动。波动度在调制频率 $f_{\text{mod}} = 4\,\text{Hz}$ 处达到感知生理峰值。典型工程实景：发动机怠速时的周期喘动游车、冷却风扇的双叶片拍频异音；
• 粗糙度（$R$，单位：Asper）：
  当调制频率加快到 $15 \sim 300\,\text{Hz}$ 时，调制周期已经快于人耳听觉器官的时间分辨极限（时间常数 $\sim 20\,\text{ms}$）。人脑不再能分辨单个的起伏节律，而是将这种高频密集的包络起伏解读为生理上的“颗粒感、砂纸打磨感、刺拉拉的撕扯感”！粗糙度在 $f_{\text{mod}} = 70\,\text{Hz}$ 调制处达到最强烈的生理顶峰；
• 传动机械应用——早期微观磨损的神奇探针：
  粗糙度是诊断滚动轴承内外套圈微观剥落、滚珠微点蚀以及渐开线齿面严重擦伤、胶合拉伤的核心利器。当金属表面产生微观颗粒剥落时，齿轮与轴承转动会激发起极其强烈的几十赫兹调制包络，在总分贝几乎没有变化时，粗糙度 Asper 指标会率先跳跃飙升。

4. 纯音显著比（Prominence Ratio, PR）与音调显著度（Tonality）

在汽车工程与高端家电的声学测试标准（如 ECMA-74 与 ISO 7779）中，纯音显著比（PR）和音调显著比（TNR）是整机验收中拥有一票否决权的强制指标。

• 物理计算机制：
  在离散单频纯音（如齿轮单啮合阶次 Whine）所在的临界频带内计算总能量 $P_{\text{middle}}$，同时计算该频带紧邻的左右两侧相邻临界频带的平均能量 $P_{\text{lower}}$ 与 $P_{\text{upper}}$，求取两者之间的对数比率：

$$\text{PR} = 10 \log_{10} \left[ \frac{P_{\text{middle}}}{0.5 (P_{\text{lower}} + P_{\text{upper}})} \right] \quad (\text{dB})$$

• 客诉判据界限：
  在齿轮啸叫集中的中高频段（$>1000\,\text{Hz}$），一旦纯音显著比 $\text{PR} \ge 9\,\text{dB}$，根据国际标准即被正式判定为“突出离散纯音（Prominent Discrete Tone）”！
  任何被贴上突出纯音标签的传动总成，不管其 A 计权分贝值有多低，整车厂均可直接将其定义为“啸叫异音件”实行批量退货。

---

六、 工业现场真实测量与听觉评价实战

为了在研发阶段彻底规避声品质翻车，现代声学实验室已经全面从传统的“单点驻极体麦克风测分贝”，升级为双耳立体听觉评估与多维声品质雷达图分析体系：

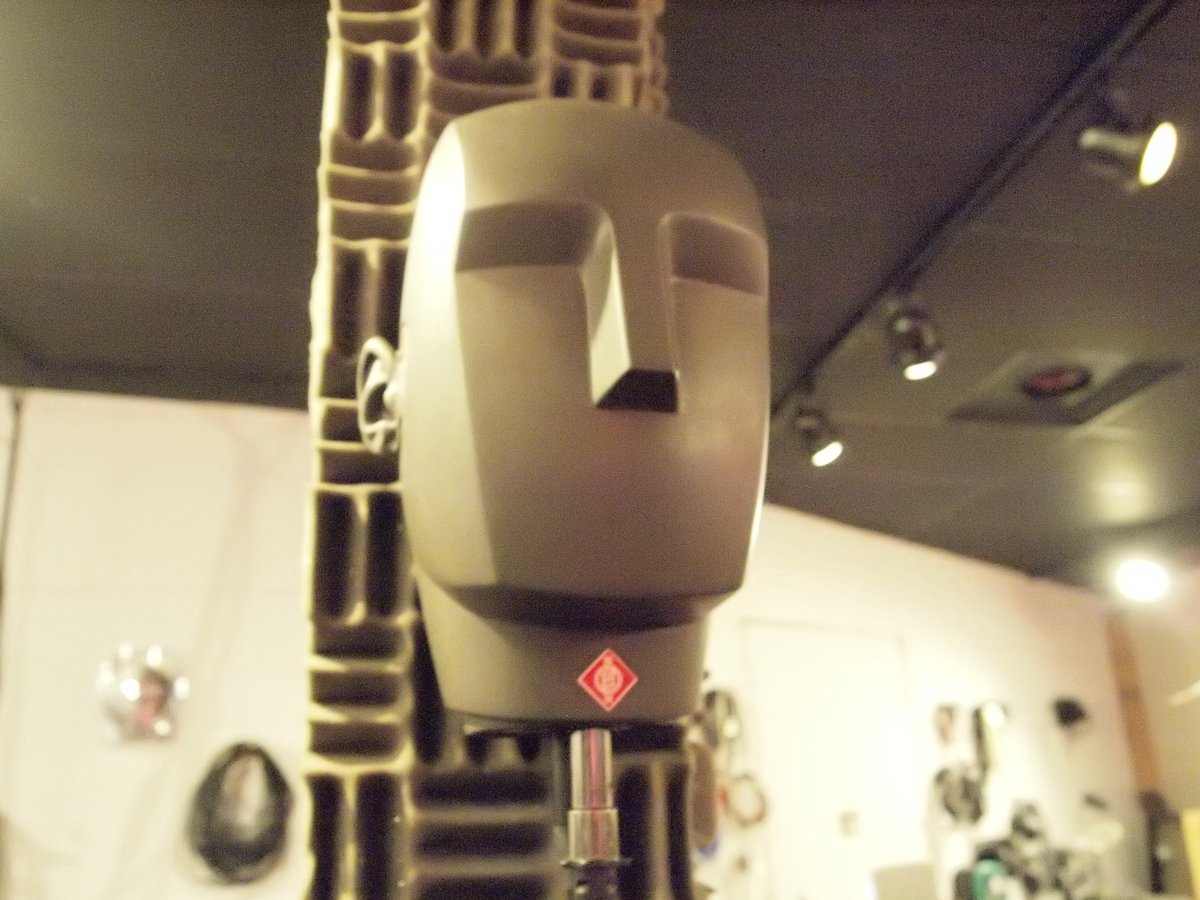

图 2-9：工业级人工头双耳声学测量系统（Neumann KU 100）—— 内部精密复刻了人类真耳的耳廓折痕、耳道四分之一波长管共振几何与人体躯干头部阴影（HRTF），是获取符合人耳真实听觉声品质信号的标准工业装备

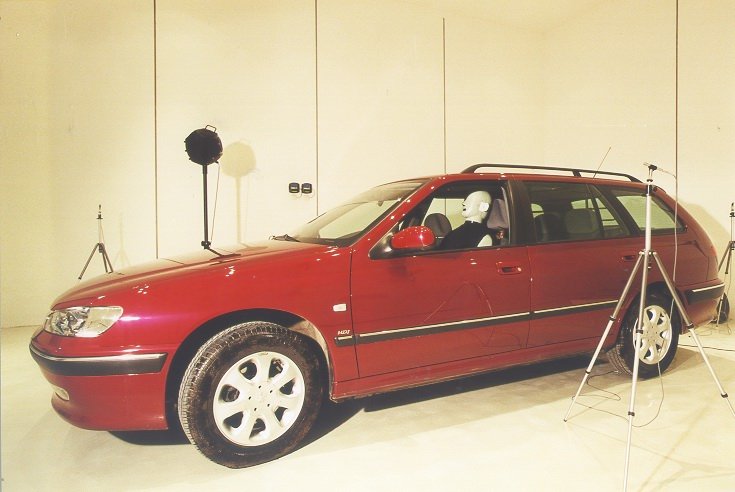

图 2-10：整车座舱与精密传动系统声品质测试实景 —— 将人工头仿真系统安置在真实乘员耳部位置，完整复现微型齿轮箱与执行器异音在车身封闭腔体内的空间声波反射与双耳相位时间差

1. 为什么必须采用人工头双耳采集系统？

人耳对异音的敏感度不仅取决于单耳的频响，还极度依赖双耳效应（Binaural Hearing）：

• 双耳时间差（ITD, Interaural Time Difference）：微小异音传至左耳与右耳存在数微秒至数十微秒的相位延迟；
• 双耳声级差（ILD, Interaural Level Difference）：人体头部对中高频声波形成天然的声影遮挡（Head Shadowing），导致背阴侧耳朵声压衰减；
• 头相关传递函数（HRTF）：耳廓复杂的三维折痕对不同入射角度的声音产生专属的梳状滤波纹理，让人类大脑具备精准的空间异音三维定位能力。

如果在台架上只插一根普通的工业测量单麦克风，记录下来的只是一维离散压强，完全丢失了双耳空间去掩蔽效应（Binaural Masking Level Difference, BMLD）。在车间单耳测试中听不出的轻微啸叫，客户坐进封闭座舱戴上双耳聆听时，大脑空间定位中枢会瞬间将那根单音剥离凸显出来！

2. 传动工程师的声品质调优实战处方

理解了心理声学体系后，工程师在调试异音时就拥有了一套精准降维打击的工具箱：

现场异音痛点特征	传统盲目整改（往往无效）	心理声学精准处方（根治破案）
高频啸叫极度刺耳 ($\text{PR}>12\text{dB}$, 尖锐度超标)	盲目在箱体外死命贴吸音棉、加厚减速机铝合金外壳壁厚	直攻源头齿面修形：计算动态传递误差（DTE），实行针对性的齿顶微观修缘（Tip Relief）与鼓形修形（Crowning），消除入啮齿顶刚度剧烈撞击，直接将 $2.5\text{k} \sim 4\,\text{kHz}$ 的纯音比拉至 $6\,\text{dB}$ 安全线以下。
声音干涩带有摩擦颗粒感 (粗糙度 Asper 指标偏高)	换用更硬的特种合金钢齿轮	检查表面微观粗糙度与低频调制：齿面进行高精度剃齿/磨齿，将 $Ra$ 压至 $0.4\,\mu\text{m}$ 以内；排查轴承游隙与装配偏心，彻底消除 $50 \sim 100\,\text{Hz}$ 调制包络，瓦解人耳最敏感的粗糙度共振峰。
极端轻量化齿轮箱啸叫难消 (受制于结构模具极限)	投入数百万推倒模具重新开模	主动掩蔽战术：在箱体内部润滑油道注入均匀油膜微动扰动，在不大幅提升总分贝的前提下，轻微抬升 $1\,\text{kHz}$ 临界频带内的平滑粉红白噪底，利用基底膜同时掩蔽门限将啸叫峰彻底“生理吞噬”。

---

总结与工程思考

当我们站在声学物理与人体听觉生物学的交汇点审视机械系统时，以往许多令人困惑的工程悖论瞬间迎刃而解：

1. $2.5\text{k} \sim 4\,\text{kHz}$ 是人类的“生理警戒靶心”：外耳道四分之一波长管驻波共振天然放大 $15\,\text{dB}$，中耳水力杠杆阻抗匹配放大 $27\,\text{dB}$，基底膜在此具备极高的机械敏感度；
2. $\text{dB(A)}$ 只是法规红线，绝非声品质的合格线：全频能量累加和 RMS 时间积分抹杀了离散纯音与微观冲击，传动工程师必须将尖锐度（Acum）和纯音比（PR）作为核心监控指标；
3. 现代降噪的最高境界，是“听觉欺骗与心理声学适配”：从单纯削减能量的减法思维，跃升为综合利用掩蔽效应、修饰声品质纹理的系统工程。

既然我们已经彻底摸清了人耳最厌恶的声音类型与生理痛点，那么接下来最核心的问题就是：在齿轮箱与执行器内部，到底是哪些机械零部件的力学缺陷，以怎样的物理运动规律激发出这些正好踩在人类痛区上的尖锐声响？

下一章，我们将深入齿轮接触力学最核心的深水区——彻底解耦齿轮箱最经典的两大异音机理：高频啮合啸叫（Whine）与离散冲击打齿（Rattle）的动力学本质。

本文引用与技术讨论规范

作者：陈亚明（Tony Chen）｜微型电磁执行器数字化研发专家

原始出处：ansv.net

本文链接：https://ansv.net/knowledge-base/gear-acoustic-nvh/02-human-hearing-and-psychoacoustics/

版权声明：除另有说明外，本文原创文字、公式与原创图示采用 CC BY-NC-ND 4.0（署名—非商业性使用—禁止演绎）协议授权。欢迎在署名、注明原文链接且仅作非商业用途的前提下转载；不得改编、删改或拆分原文内容。

除非另有明确说明，文中涉及的第三方商标、专利附图、产品图片及其他第三方素材，均不在本 CC 协议授权范围内，相关权利归其各自权利人所有。

如有技术交流，欢迎联系：hi@ansv.net。
