在上一篇 《1.4 NVH 是如何测出来的？—— 测试原理、传感器选型与消音环境设计》 中，我们搭好了消音箱与传感器，把齿轮箱转起来的声音和振动信号采集进了电脑。

很多做机械的朋友一听到“时域统计矩”、“快速傅里叶变换”这些词就头大，以为又要推导数学公式。其实在车间查异音用不着这些。只要吃透两个物理常识，再套三个乘除法，就能隔着金属壳体看出是哪颗齿轮出了问题。

咱们先从车间里一个典型的退货问题聊起。

一、 为什么分贝计（RMS）抓不到“单齿磕碰”？

产线终检（EOL）工位上，一台减速箱实测总噪音 $45.0\,\text{dB(A)}$，比图纸规定的 $47.0\,\text{dB(A)}$ 上限低了 $2\,\text{dB(A)}$，检测台亮绿灯放行。但发到客户车间后被退货，反馈很简单：“运转中有刺耳的‘嗒、嗒’敲击声，没法装机。”

专业声级计通过了测试，为什么现场工人用耳朵一听就觉得刺耳？

因为普通分贝计（包括振动测试用的 RMS 均方根值），计算的都是整段时间内的**“平均能量”**。这就好比统计一个 50 人班级的平均身高：哪怕班里有一个 2 米 2 的中锋，被另外 49 个人一平均，全班平均身高涨幅不到 1 厘米，根本看不出异常。

时域均方根RMS稀释盲区与四阶峭度Kurtosis脉冲放大机理对比

对照上面这张图，我们拿车间的真实数据算笔账：

  • 假设输入轴小齿轮有 $23$ 颗齿，转速 $1200\,\text{RPM}$（每秒转 $20$ 圈，转一圈耗时 $50\,\text{毫秒}$）；
  • 其中 $22$ 颗齿啮合正常，只有第 $23$ 颗齿在热处理周转时磕出了一个 $0.05\,\text{mm}$ 毛刺；
  • 齿轮每转一圈（$50\,\text{毫秒}$），碰伤齿啮合瞬间产生一次撞击，持续时间仅 $0.4\,\text{毫秒}$，但瞬态冲击力达到正常受力的 $7$ 倍以上。

如果用分贝计测量：这 $0.4\,\text{毫秒}$ 的撞击，只占单圈 $50\,\text{毫秒}$ 里的 $0.8\%$，剩下 $99.2\%$ 的时间都是正常啮合。经过时间平均积分，整圈有效值（RMS）仅微涨 $2.1\%$，总声压级只增加 $0.2\,\text{dB(A)}$。

在量产产线，合格品之间的装配与测量波动就有 $\pm 1.5\,\text{dB}$。单靠分贝计的平均能量，这种单齿磕碰必定漏检。

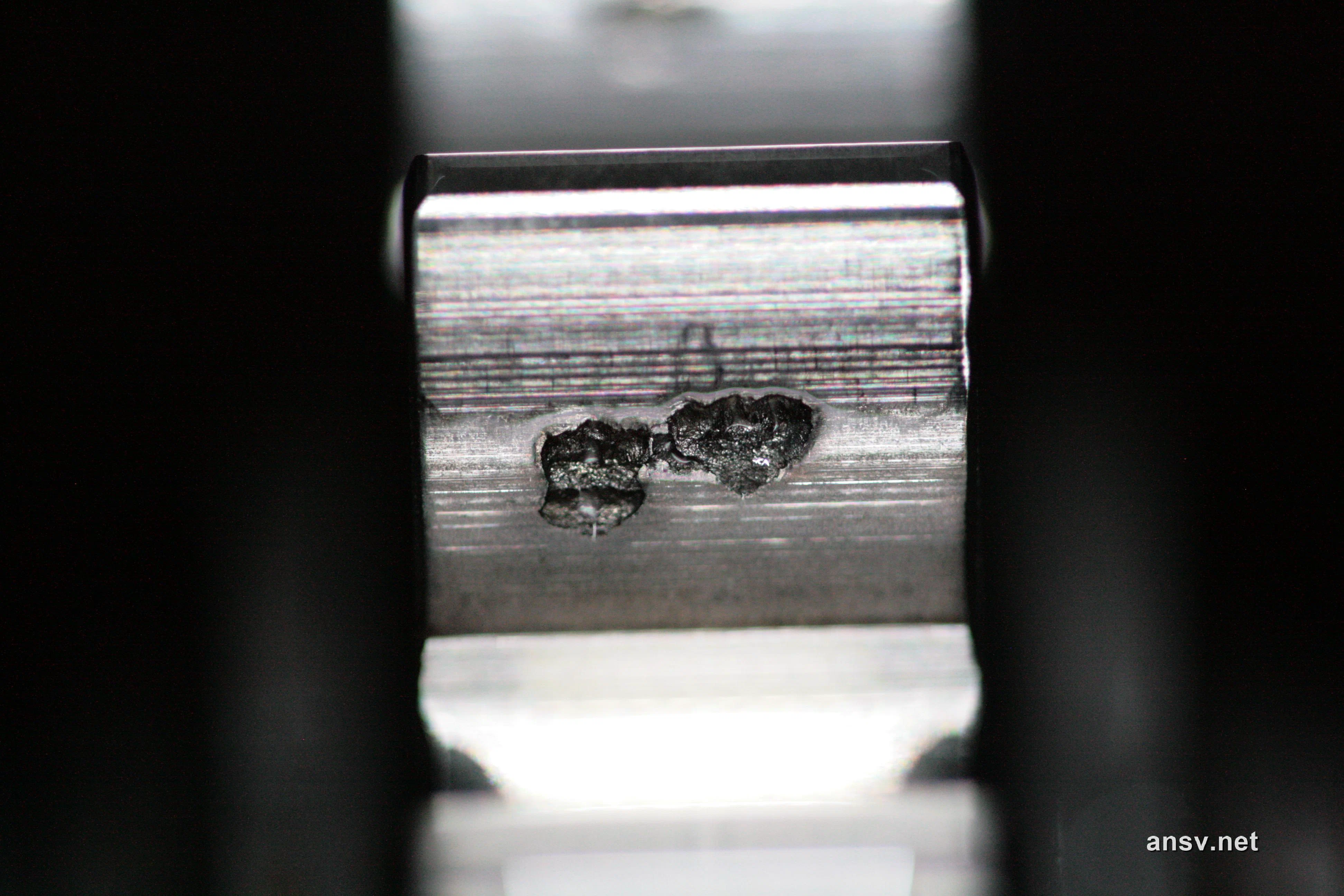

齿轮齿面早期点蚀与局部剥落损伤实拍 ▲ 局部缺陷实物（图片来源：Wikimedia Commons）：齿面上的局部点蚀坑或单齿磕碰毛刺。它在整圈旋转中只产生微秒级脉冲，平均分贝几乎不变，人耳却能清晰听到规律的敲击声。

二、 专抓“刺头尖峰”的放大镜：峰值因子与时域峭度（Kurtosis）

既然时间平均（RMS）会掩盖局部冲击，怎么让测试系统捕获突出的毛刺？工程上常用的两项指标是峰值因子（Crest Factor）与时域峭度（Kurtosis）。

1. 峰值因子（Crest Factor）：抓单点最大极值

定义非常直接：

$$\text{峰值因子 (CF)} = \frac{\text{波形绝对峰值 (Peak)}}{\text{整段有效值 (RMS)}}$$
  • 正常齿轮箱：最高峰值通常为有效值的 2 到 3 倍，CF 处于 $2.0 \sim 3.5$；
  • 单齿磕碰：RMS 变化不大，但瞬态峰值成倍增加，CF 会升高到 $5.0 \sim 10.0$ 以上；
  • 工程局限：它只抓取单点最大极值，测试环境附近的敲击碰撞等偶发杂音，容易引起误判。

2. 时域峭度（Kurtosis）：四次方冲击放大器

为了稳定识别周期性冲击、降低偶发杂音干扰，诊断系统引入了时域峭度（Kurtosis，记作 $K$）。

它的计算逻辑是：将采样点幅值除以标准差做归一化，然后取四次方（$x^4$）求均值。

四次方运算具有明显的差异放大效果：

  • 常规啮合波动（偏离均值 0.5 倍的振动）：四次方后为 $0.5 \times 0.5 \times 0.5 \times 0.5 = \mathbf{0.0625}$，幅值被大幅压缩；
  • 局部冲击尖峰（达到均值 5 倍的冲击）：四次方后变成 $5 \times 5 \times 5 \times 5 = \mathbf{625\text{ 倍}}$；若达到 8 倍，四次方后暴增至 $4096\text{ 倍}$。

单齿磕碰虽然占比不到 $1\%$，但经四次方放大后，峭度值会显著升高。且因完成了幅值归一化，无论齿轮箱总音量大小，峭度只反映波形中的脉冲尖锐程度，判据稳定。

在车间现场，记住下面这组判据指标：

时域冲击指标正常合格品 (OK)早期轻微磨损 (预警)严重磕碰/断齿 (NG拦截)车间大白话解读
时域峭度 (Kurtosis)2.8 ~ 3.23.5 ~ 4.5> 4.5 ~ 5.0牢记 3.0 是高斯白噪基准！ 超过 4.5 内部必有打齿或毛刺
峰值因子 (Crest)2.0 ~ 3.53.8 ~ 5.0> 5.5最高尖峰与平均能量倍数，配合峭度双保险抓敲击异音

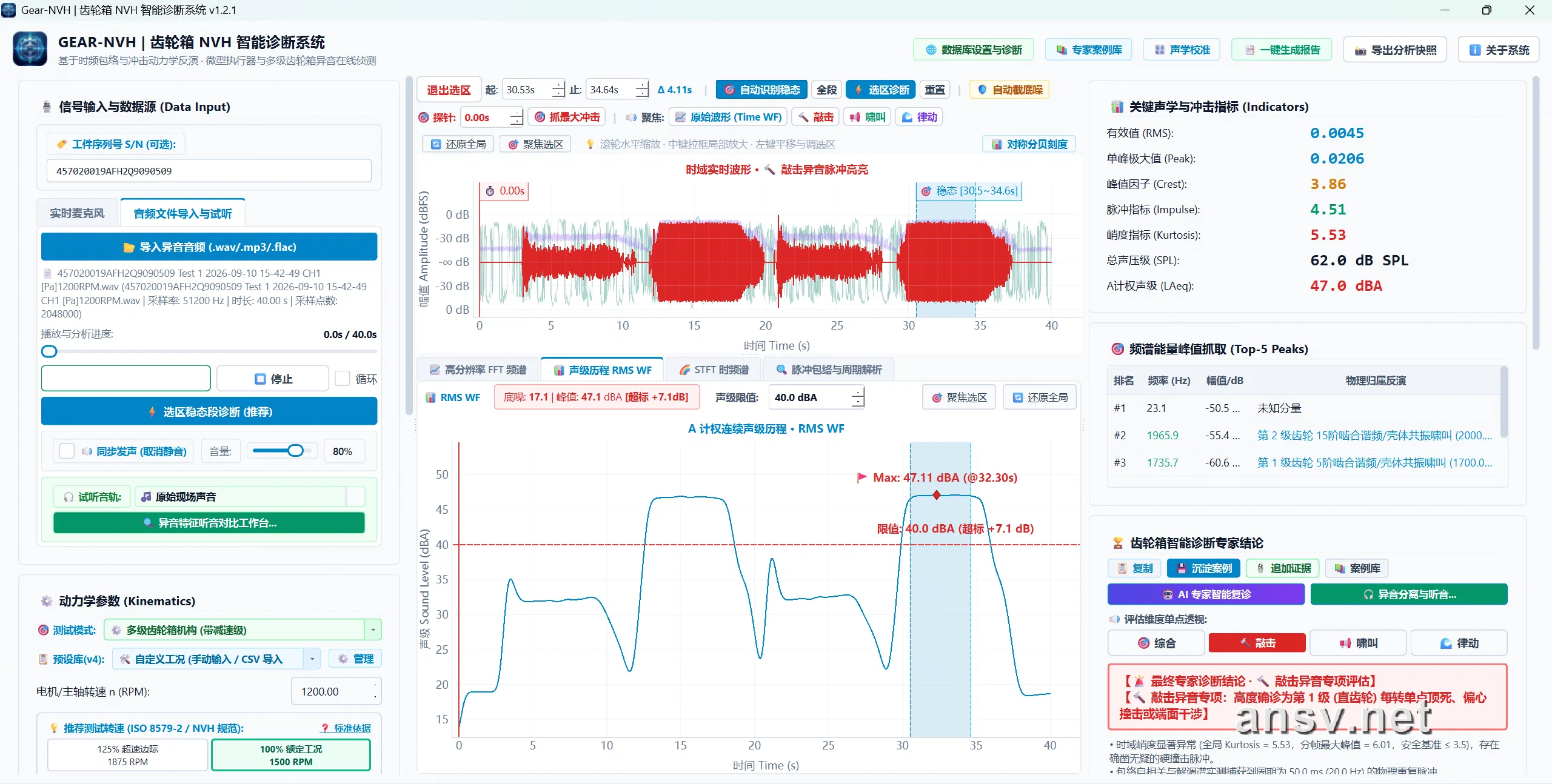

GEAR-NVH系统A计权连续声级历程RMS与时域冲击峭度指标实测界面 ▲ 实战案例：GEAR-NVH 实测一段 $40\,\text{秒}$ 减速箱正反转录音。有效值（RMS）仅为 $0.0045$，但峭度指标（Kurtosis）达到 $5.53$（安全基准 $\le 3.5$），系统自动拦截周期性硬碰撞故障。

💡提示

工程注意：计算峭度前建议先滤除低频成分
若电机轴或传动轴存在动不平衡或偏心，每转一周的大幅低频波动会拉大时域方差，削弱高频冲击在峭度中的占比。工程实现时，通常先用高通滤波器滤除 $500\,\text{Hz}$ 以下成分，提取 $1\,\text{kHz} \sim 5\,\text{kHz}$ 的高频共振段计算峭度，检出率更稳定。

三、 频谱解耦：FFT 频谱与 STFT 时频图

时域峭度能识别打齿敲击（Rattle）。但如果齿轮没有单齿磕碰、峭度处于正常的 $3.0$，齿轮箱却持续发出高频纯音啸叫（Whine），峭度就无法定位问题源头。

减速箱内各级齿轮与轴系声音混杂在一起。要查清啸叫的具体发生源，必须依靠 FFT（快速傅里叶变换） 频谱分析。

1. FFT 的物理本质：频域能量分解

麦克风采集的时域信号是所有振源叠加后的复合波形。直接观察波形，无法拆解各机构的具体贡献。

快速傅里叶变换（FFT）将时域信号分解为不同频率的正弦波分量：横轴为频率（$\text{Hz}$），纵轴为幅值（$\text{dB}$）。通过频谱图，可以定位能量集中的特定频率成分。

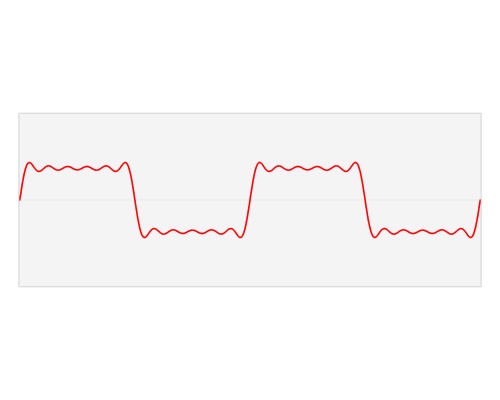

傅里叶变换时域波形与频域频谱三维正交分解动态示意 ▲ 傅里叶变换原理（图片来源：Wikimedia Commons）：复杂的时域波形在数学上可正交分解为不同频率的正弦分量，投影至频率轴即形成独立离散的谱峰。

电机、各级齿轮及输出轴的旋转频率各不相同。经 FFT 分解后，各构件的振动能量将分别映射在对应的特征谱峰上。

FFT加窗截断、频域正交解耦与齿轮偏心边频带调制图谱

2. 使用 FFT 频谱的工程准则

  1. 稳态分析截取时长不少于 2 秒： 频率分辨率 $\Delta f$ 取决于截取信号的时长（$\Delta f = 1 \div \text{时长}$）。若仅截取 $0.1\,\text{秒}$，谱线间隔达 $10\,\text{Hz}$，细节丢失严重；截取 $2 \sim 4\,\text{秒}$ 稳态信号，分辨率可达 $0.25 \sim 0.5\,\text{Hz}$，便于识别齿轮偏心调制的边频带。
  2. 推荐选用汉宁窗（Hanning Window）： 截断连续时域信号会导致频域能量泄漏。加汉宁窗可平滑数据两端，减少泄漏影响，使齿轮啮合峰尖锐清晰；在传感器声级标定时才建议切换为平顶窗（Flat-Top）。

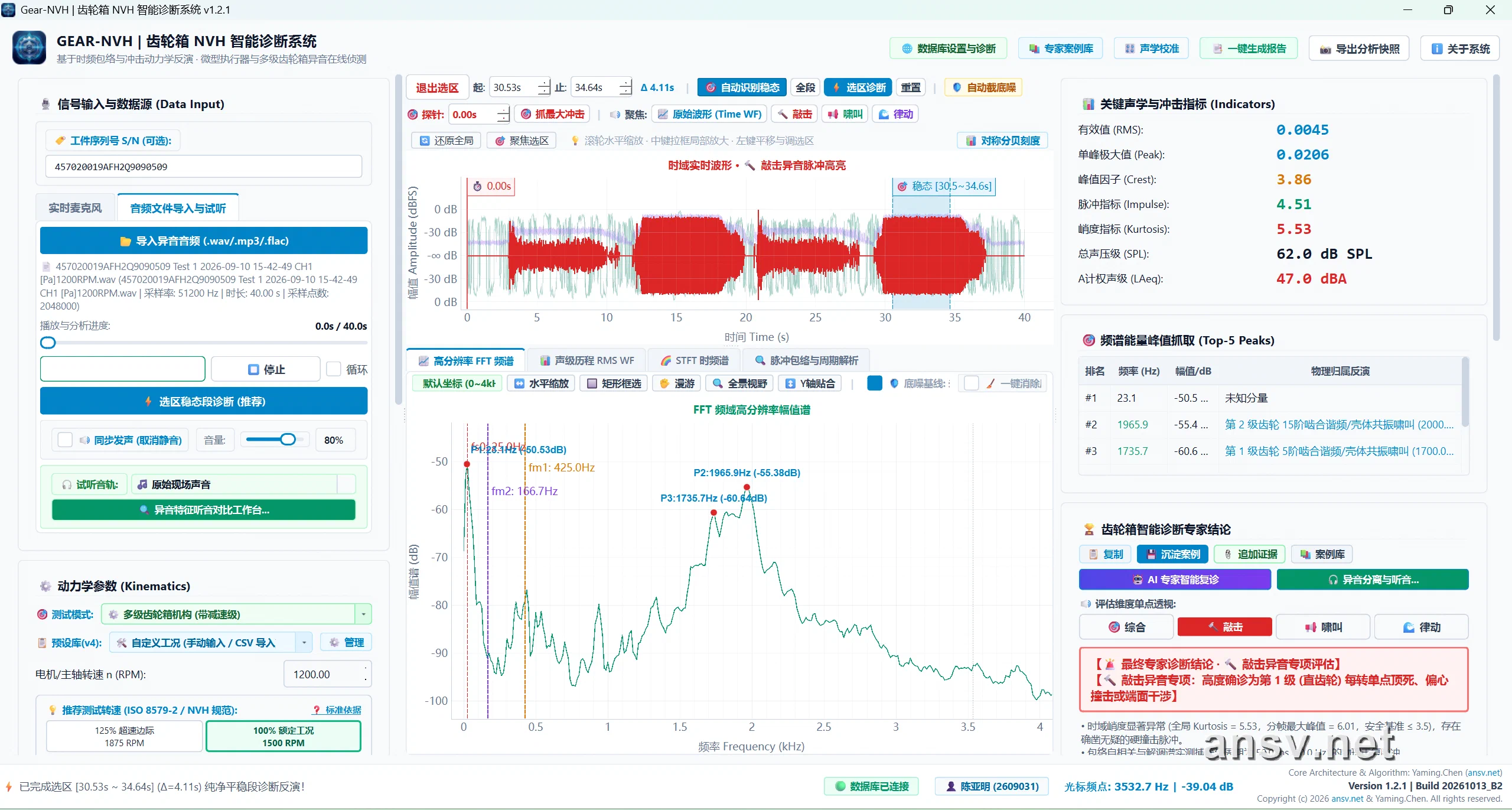

GEAR-NVH高分辨率FFT幅值谱与Top-5能量峰值物理归属反演界面 ▲ 齿轮啸叫频率定位（GEAR-NVH 实测界面）：截取 $4.11\,\text{秒}$ 稳态信号进行高分辨率 FFT，软件根据理论传动比标注谱线，并自动锁定能量前三主峰：#2 1965.9Hz 与 #3 1735.7Hz，定位出第 2 级与第 1 级啮合谐波激起的共振。

3. 动态工况分析：短时傅里叶变换（STFT）时频图

静态 FFT 适合稳态工况。如果齿轮箱处于加减速或正反转切换工况，静态频谱无法反映异音发生的时间节点。

短时傅里叶变换（STFT）将时域信号分段计算频谱：横轴为时间（$0 \sim 40\,\text{秒}$），纵轴为频率（$0 \sim 20\,\text{kHz}$），幅值强弱以色彩深浅呈现。

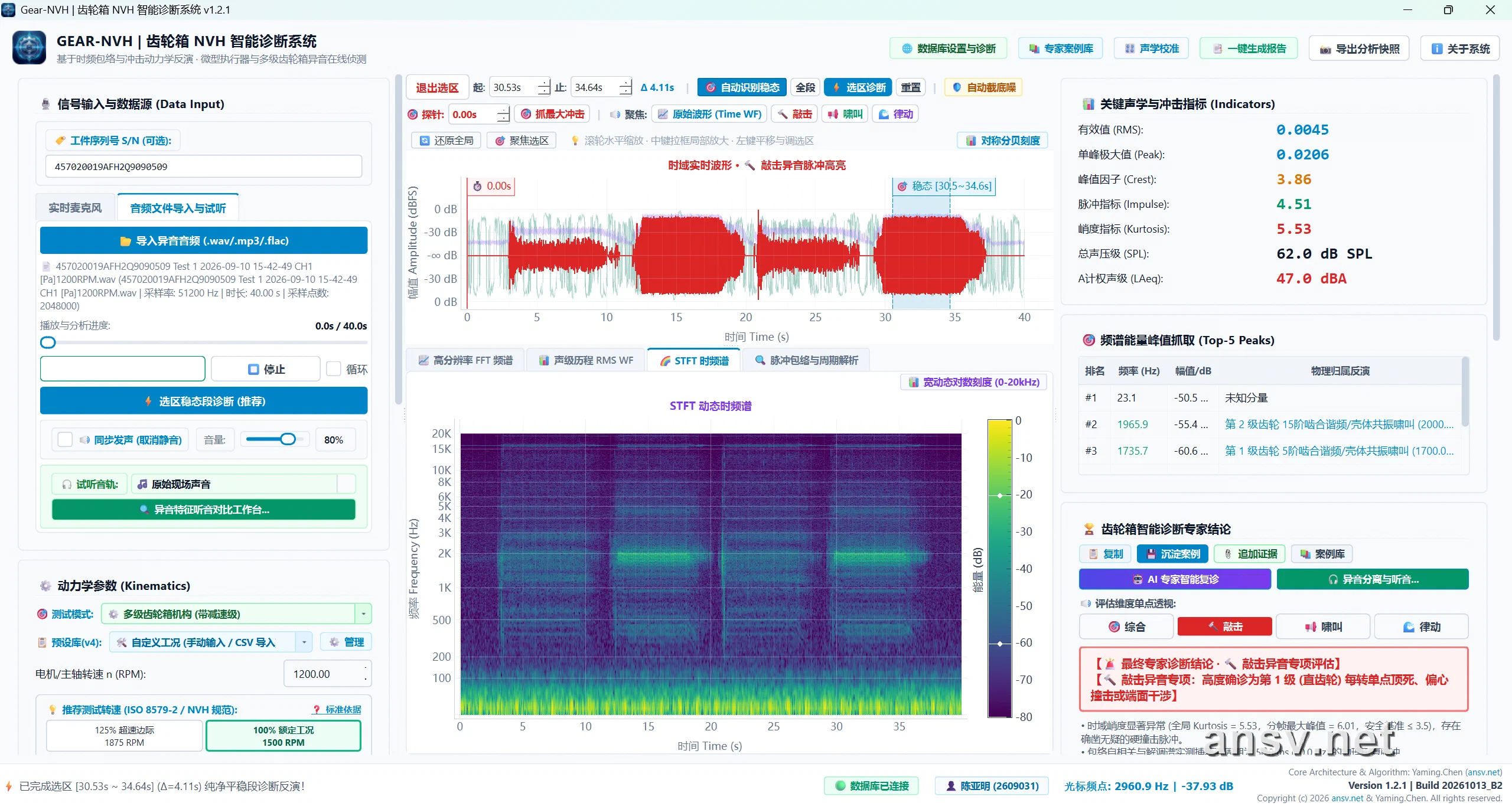

GEAR-NVH系统0至20kHz宽动态对数刻度STFT动态时频谱热力图 ▲ 全工况时频图（GEAR-NVH 实测界面）：图中可识别两类特征：① 纵轴 $1.7\text{k} \sim 3\text{kHz}$ 处贯穿始终的水平高亮横带，反映箱体结构固有共振；② 运转区间内等间距排列的竖向亮纹，对应旋转一周发生一次的周期性冲击。

四、 特征频率推算：轴转频、啮合频率与边频带

获取频谱后，需判定谱峰对应哪根轴、哪对啮合副。根据电机转速 $n$（$\text{RPM}$）与各级齿数 $Z$，可推算特征频率：

多级齿轮箱特征频率推算矩阵与希尔伯特包络解调流程

1. 轴旋转频率（转频 $f_r$）

设备转速单位通常为 RPM，声学频率为 Hz。轴转频计算公式为：

$$f_r = \frac{n}{60}, \qquad T_r = \frac{1}{f_r}$$
  • 计算示例：输入轴转速 $1200\,\text{RPM}$，对应输入轴转频 $f_{r1} = 1200 \div 60 = \mathbf{20.0\,\text{Hz}}$，单圈旋转周期为 $50.0\,\text{毫秒}$。
  • 次级递推：从动轴转频由齿数比递推，小齿轮 $23$ 齿带动大齿轮 $91$ 齿，中间轴转频 $f_{r2} = 20.0 \times (23 \div 91) = \mathbf{5.05\,\text{Hz}}$。
  • 诊断意义：若 $f_r$ 处能量偏高，通常指示该轴动不平衡、轴偏斜，或齿轮存在单齿周期性硬碰撞。

2. 齿轮啮合频率（$f_m$）

齿轮每秒进入啮合的齿数即为啮合基频：

$$f_m = Z \times f_r$$
  • 计算示例：输入轴转频 $50\,\text{Hz}$，驱动齿轮 $23$ 齿，啮合基频 $f_m = 23 \times 50 = \mathbf{1150\,\text{Hz}}$。一对啮合的主从动轮，啮合基频相同。
  • 诊断意义：$1150\,\text{Hz}$ 及其谐波（$2f_m=2300\,\text{Hz}$、$3f_m=3450\,\text{Hz}$）能量过高，是齿廓未修形导致啮合冲击过大的典型啸叫特征。

3. 边频带调制间距：区分主动轮与从动轮故障

啮合副主从轮的 $f_m$ 相同。要定位具体是哪颗齿轮异常，需观察啮合基频两侧的副峰（边频带 Sidebands）：

  • 主动小齿轮偏心或周节误差：啮合声受小齿轮转动调制，副峰以小齿轮转频（如 $50\,\text{Hz}$）为间隔对称分布（$1100\,\text{Hz}$、$1200\,\text{Hz}$ 等）；
  • 从动大齿轮偏心：副峰以大齿轮转频（如 $12.6\,\text{Hz}$）为间隔密集分布；
  • 判别规则：主峰频率锁定啮合级（看 $f_m$），边带间隔锁定具体齿轮（看 $\Delta f = f_r$）。

4. 包络解调分析：周期性冲击溯源

当磕碰冲击淹没在背景噪声中时，可通过带通滤波提取共振高频成分，并经希尔伯特变换生成外包络线，测量冲击的时间周期：

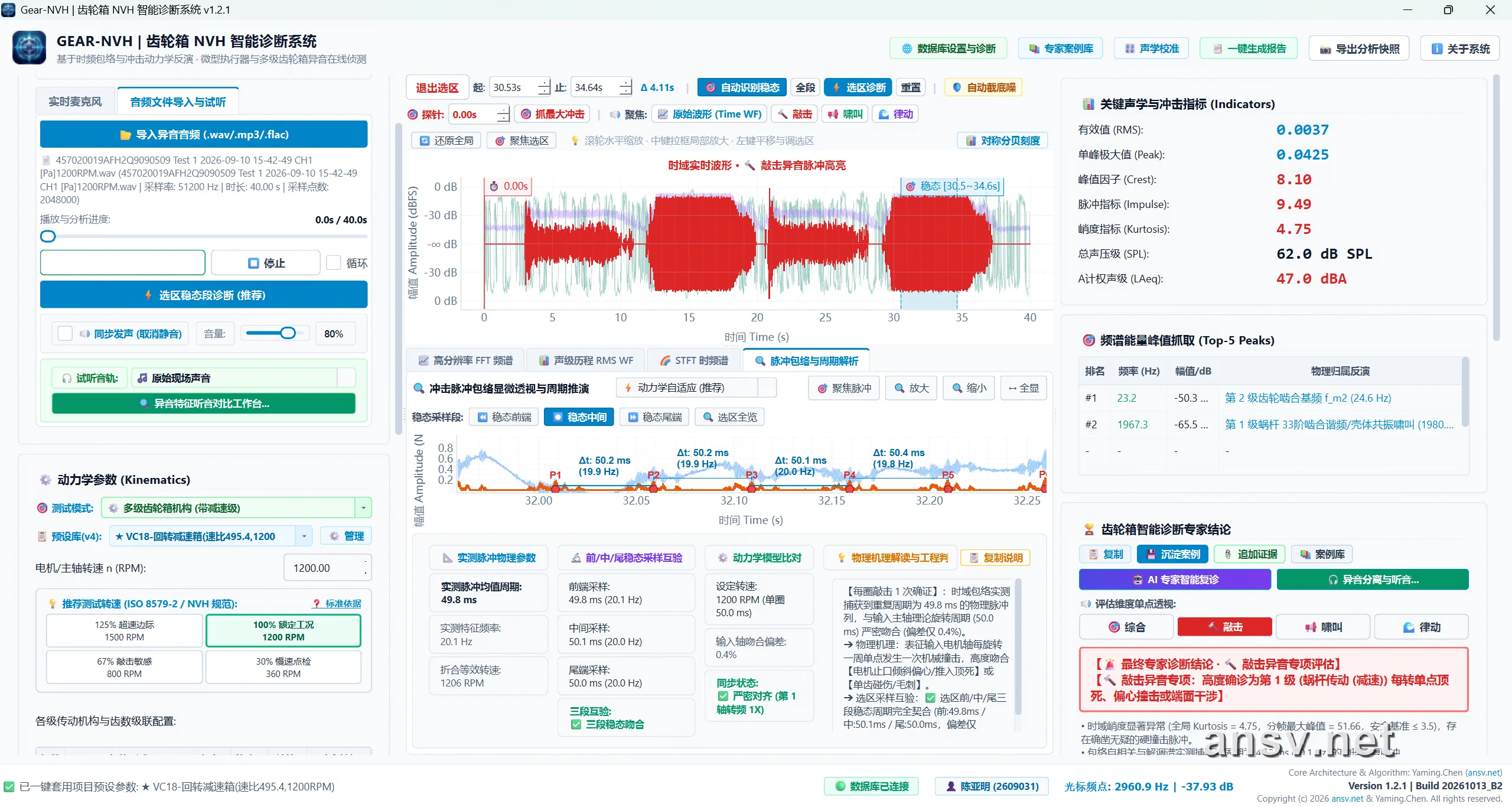

GEAR-NVH系统冲击脉冲包络显微透视与50ms旋转周期反演实测界面 ▲ 脉冲包络周期测量（GEAR-NVH 实测界面）：电机转速 $1200\,\text{RPM}$ 下理论单圈周期为 $50.0\,\text{毫秒}$。包络线上连续冲击峰值 P1 → P2 → P3 → P4 间隔实测为 $50.2\,\text{ms} \rightarrow 50.2\,\text{ms} \rightarrow 50.1\,\text{ms} \rightarrow 50.4\,\text{ms}$，与理论旋转周期一致。表明缺陷来自第 1 级输入轴单齿碰伤或端面偏斜，无需拆解箱体即可确定位置。

五、 工程对策：声音特征分离与微米级修形

定位故障源后，需进行验证与参数整改。

1. 4 轨声音解耦试听

为了直观核实故障成分，诊断系统支持 4 轨声音分离与对比：

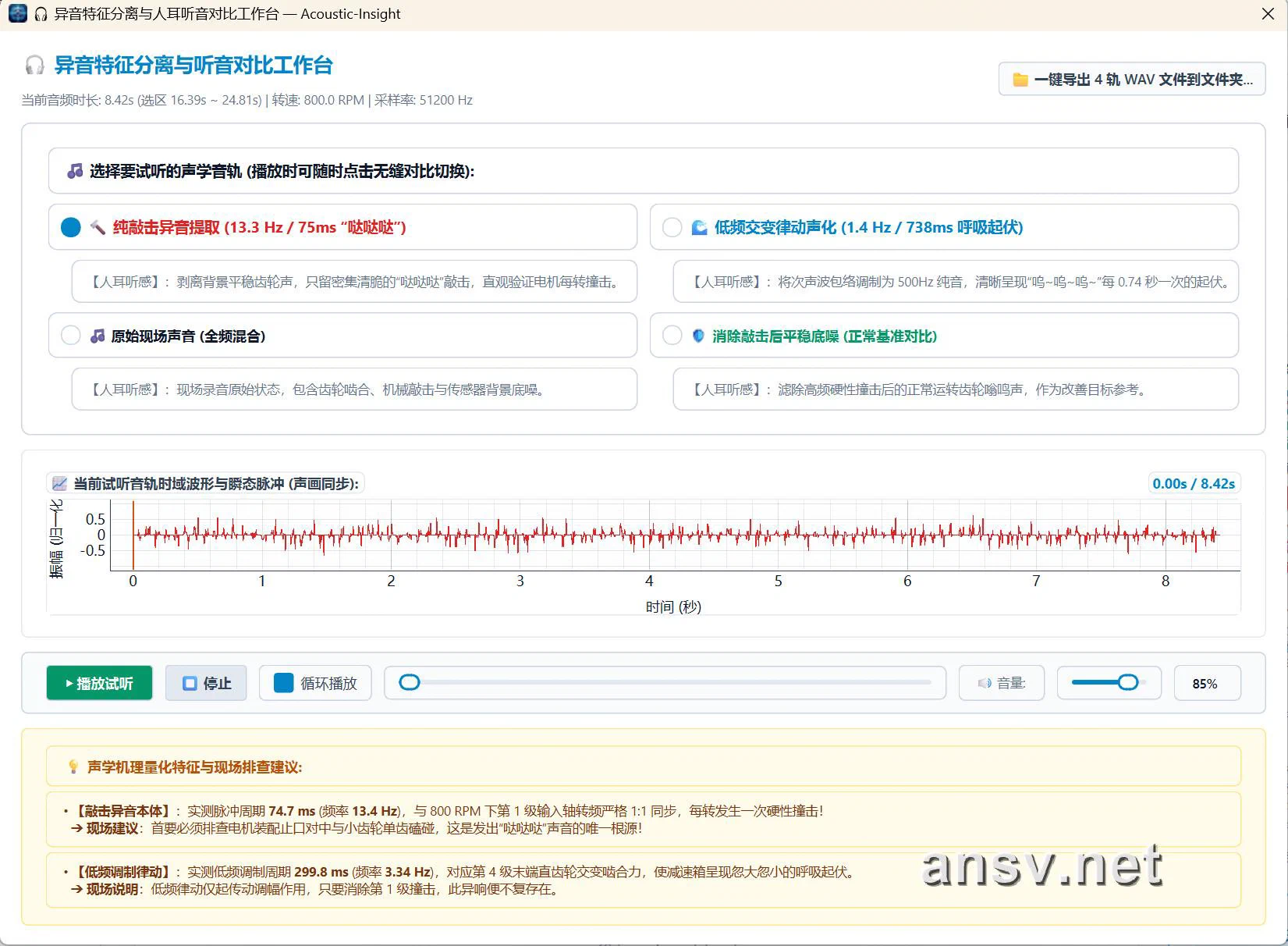

GEAR-NVH异音特征分离与4轨人耳听音对比工作台实测界面 ▲ 声音特征分离对比（GEAR-NVH 实测界面）：通过数字滤波将时域信号解耦为 4 条通道：① 敲击异音（单独提取单齿敲击声）；② 低频晃动（提取轴系旋转引起的低频波动）；③ 原始录音（现场原声对比）；④ 目标底噪（消除冲击成分后的平稳声音，作为改善目标评估参考）。

2. 啮合啸叫（Whine）微观几何修形

轮齿在传递扭矩时存在受载弹性弯曲变形。理论标准渐开线在重载工况下，齿顶切入啮合时易产生刚性冲击，激发高频啸叫。

齿轮微观几何修形（齿廓修缘与齿向修鼓）消除传递误差与边缘接触降噪机理

通过两项微观几何修形改善受载啮合：

  1. 齿廓修缘（Tip Relief，改善 $1\times f_m$ 啸叫）： 前一对齿受载弯曲时，切入啮合的轮齿齿顶易产生干涉。通过在磨齿或模具中将齿顶切向修薄 $6 \sim 18\,\mu\text{m}$（做平滑过渡），使轮齿切入更平缓，传递误差可降低约 $80\%$，啸叫降低 $6 \sim 10\,\text{dB(A)}$。
  2. 齿向修鼓（Lead Crowning，改善偏载与 $2\times f_m$ 谐波）： 轴系受弯会导致齿宽方向受载不均。将齿面沿齿宽方向加工成中间微凸 $5 \sim 12\,\mu\text{m}$ 的鼓形，可保证接触斑位于齿面中部，减弱边缘啃齿。

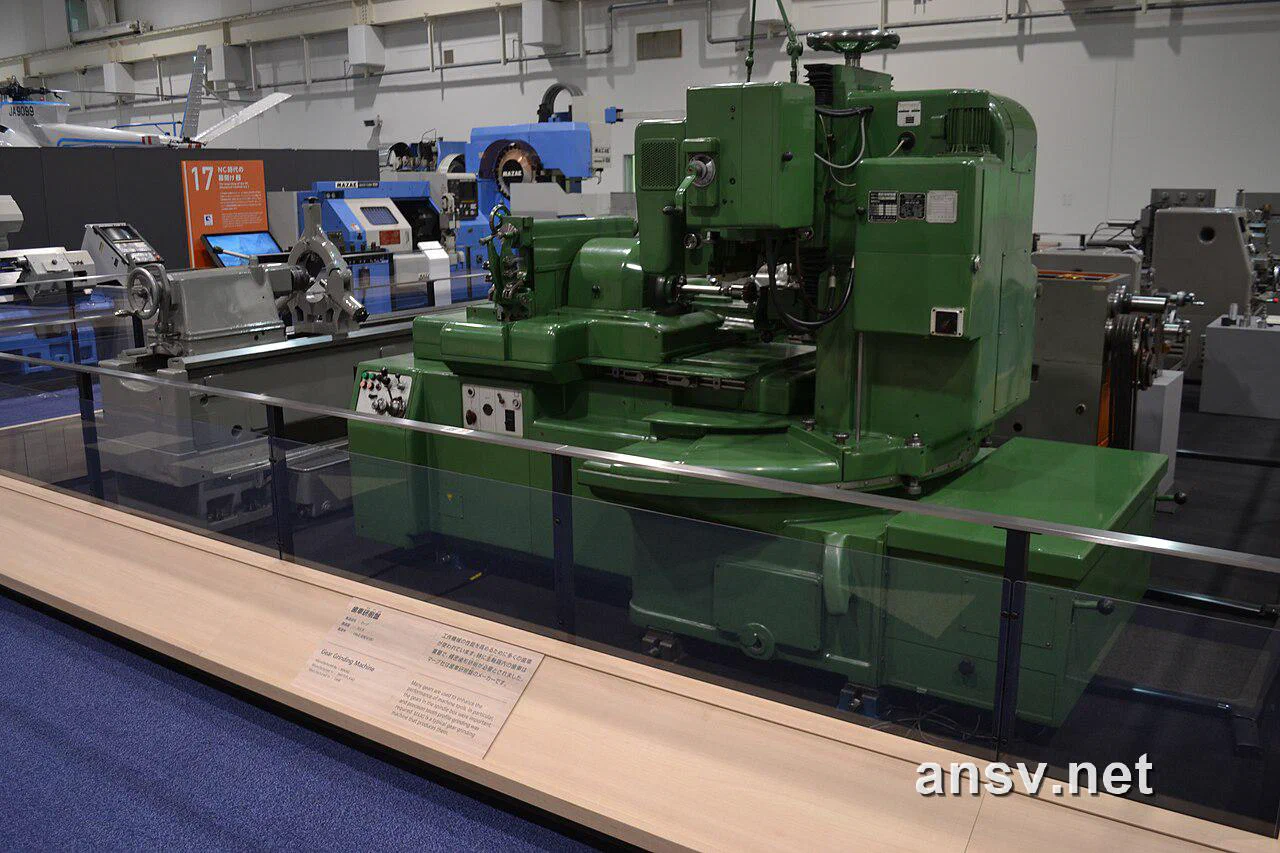

数控精密成形磨齿机执行微米级齿廓与齿向修形加工实拍 ▲ 工艺成型（图片来源：Wikimedia Commons）：数控成形磨齿机可在磨齿工序一次成型微米级齿顶修缘与齿向鼓形，改善受载接触状态。

📋 车间异音排查速查卡

软件呈现的特征对应的机械真因车间工程对策
总分贝正常，但时域峭度 Kurtosis > 4.5，且脉冲包络间隔毫秒数等于某根轴旋转周期该轴齿轮存在单齿磕碰毛刺、注塑飞边，或电机装配偏斜导致每转硬顶一次1. 校准电机配合止口，排除轴向死顶；
2. 显微镜排查齿面毛刺与碰伤；
3. 产线终检增加峭度 > 4.5 自动拦截
峭度正常（≈ 3.0），但 FFT 频谱上 1×fm 啮合基频突出高耸，声音如纯音啸叫轮齿啮合时存在刚性冲击（齿顶缺少修缘产生干涉，或重合度不足）1. 图纸增加 8~15 μm 齿顶抛物线修缘（Tip Relief）；
2. 优化齿数或将直齿升级为斜齿提高重合度
FFT 频谱上 2×fm 二倍频接近甚至高于 1×fm 基频中心距偏紧导致齿侧无侧隙硬挤，或轴受力弯曲造成齿端偏载1. 检测箱体中心距公差，确保合理齿侧侧隙；
2. 图纸增加 6~12 μm 齿向修鼓（Lead Crowning）
啮合主峰两侧分布等间距副峰（边频带）副峰间隔等于某轴转频，指示对应齿轮存在周节累积误差或装配偏心1. 千分表测量齿轮径向跳动；
2. 严格控制齿轮内孔配合公差，纠正装配偏斜
STFT 时频热力图上，2~3 kHz 频段始终存在高亮水平带齿轮啮合力激发了薄壁壳体的固有共振频率1. 壳体大平面增加加强筋改变结构刚度；
2. 外壁贴装阻尼减振片或更换高阻尼降噪油脂

至此，《齿轮箱 NVH 与机械异音诊断专栏》前五篇关于声学基础、机理传递、测试环境与信号诊断的内容已整理完毕。结合时域峭度、FFT 频谱与包络分析，可有效排查齿轮磕碰与啮合啸叫两类典型缺陷。

时域指标负责拦截脉冲冲击，频域特征频率负责锁定具体齿轮副与偏心源，配合齿廓微观修形，能够形成闭环的异音诊断与整改流程。
