2.1 为什么齿轮箱一转一圈响好多次？—— 转频、啮合频率、边频带与阶次分析

在上一章 《1.5 给声音做“CT 扫描” —— 从肉耳主观听音到数字频谱与微观冲击分析》 中，我们拆解了时域均方根（RMS）的稀释盲区，并用四阶时域峭度（Kurtosis）与 FFT 频域分解搭建起了客观测定异音的数字基座。

在很多刚接触减速机与微型执行器 NVH 的工程师眼中，机械运动往往带着一种朴素的“直觉假设”： “电机明明只转了 1 圈（比如 1200 RPM 下一圈耗时整整 50 毫秒），为什么拿示波器看麦克风波形、或者耳朵贴近听，耳边听到的不是‘咚——（隔50ms）——咚’，而是密密麻麻、每秒响了几百上千次的高频哨叫？甚至有的时候，一圈下来能明显数出几十次清脆的微小杂音？”

这绝非入门者的直觉错觉，而是整个旋转机械振动声学中最核心的物理命题。齿轮箱一转一圈，之所以会激发出成百上千次的声学振动，是因为机械内部同时运转着四个不同维度的物理发声时钟。

搞清楚这四个时钟的由来，你就能在面对复杂杂音时，不看图纸、不拆外壳，仅凭频谱仪上的谱线排列，准确判断各轴与各级齿轮副的受载状态。

---

一、 第一层声音：轴转频（$1\times f_r$）—— 一圈只响一次的“低频地基”

任何机械旋转，最基础的运动单位永远是轴的旋转周期。

如果一根输入轴以转速 $n = 1200\,\text{RPM}$ 旋转，根据基础运动学：

• 该轴转动一圈耗费的时间为：$T_r = \frac{60}{n} = \frac{60}{1200} = 0.05\,\text{s} = 50.0\,\text{ms}$；
• 该轴每秒钟转过的圈数（即轴转频 $f_r$）为：$f_r = \frac{n}{60} = \frac{1200}{60} = 20.0\,\text{Hz}$。

1. 为什么会有这“一转一响”？

在理论图纸上，一根绝对刚性、绝对对称的轴在纯净轴承支撑下旋转，是没有偏心激振力的。但工程加工永远存在公差：

1. 质量偏心（残余动不平衡）：转子质心与回转中心线存在微米级偏距 $e$，产生大小为 $F = m \cdot e \cdot \omega^2$ 的离心力。这股离心力每旋转一圈方向改变 360 度，对轴承座产生一次周期性拉扯；
2. 轴系弯曲与不对中：输入电机轴与减速机输入轴同轴度超标，或者联轴器产生角向偏斜，导致轴每转一圈就会在支撑端面“硬别劲”一次。

2. 为什么人耳常常“听漏”转频？

在很多小型执行器或精密行星箱中，输入轴转频通常只有 $20 \sim 50\,\text{Hz}$，中间轴只有 $5 \sim 15\,\text{Hz}$，输出轴甚至不足 $1\,\text{Hz}$。 我们在 《1.2 人耳到底对什么声音最敏感？》 中强调过：人耳的外耳道共振区在 $2.5\,\text{k} \sim 4\,\text{kHz}$，对几十赫兹以下的低频迟钝（必须达到 60~70 分贝以上人耳才能隐约感觉到“嗡嗡”声）。

因此，纯粹的轴转频 $f_r$ 往往不以尖锐的“声音”呈现，而是以手摸壳体的麻手振动、或者工装台架的低频摇晃被感知。但它绝非无害，因为它是调制高频啮合声的低频载荷源。

---

二、 第二层声音：啮合频率（$f_m = Z \cdot f_r$）—— 一圈响几十次的“高频哨子”

现在回答最核心的疑问：为什么电机只转了一圈，耳边却响了 23 次、53 次甚至上千次？

答案在于齿轮传动的物理本能：动力的传递，是由轮齿一颗接一颗的周期性交接撞击完成的。

1. 刚度的阶跃跳变（时变啮合刚度 TVMS）

当驱动齿轮带着从动齿轮旋转时，两齿轮的接触状态时刻在剧烈变化：

• 双齿啮合区：两对轮齿同时受载，传动接触刚度极高（相当于两条并联的硬弹簧）；
• 单齿啮合区：前一对齿脱开、由单对齿承受载荷，接触刚度瞬时下降约 $40\% \sim 50\%$；
• 重新进入双齿啮合：后续轮齿切入并联接触，刚度突变增大。

轮齿每啮合交替一次，接触刚度的剧烈跳变就会引发一次微观的弹性撞击。如果主动轮有 $Z = 23$ 个齿，那么这根轴只要转动一整圈，齿面就会完成整整 23 次刚度循环与交接挤压！

2. 啮合基频的秒算公式

齿轮啮合频率（Gear Mesh Frequency, GMF / $f_m$）的物理定义是每秒钟发生齿面交接撞击的总次数：

$$f_m = Z \cdot f_r = Z \cdot \frac{n}{60}$$

• 算例：输入轴转速 $n = 1200\,\text{RPM}$（$f_r = 20\,\text{Hz}$），主动齿轮齿数 $Z_1 = 23$： $$f_{m1} = 23 \times 20 = \mathbf{460.0\,\text{Hz}}$$ 这意味着轴每转动 1 圈，这颗 23 齿齿轮齿面就会完成 23 次啮合交接；在 1 秒钟内，交接撞击达到 460 次。
• 若处于高速级：电机转速 $3000\,\text{RPM}$（$50\,\text{Hz}$），小齿轮 $Z = 37$： $$f_m = 37 \times 50 = \mathbf{1850\,\text{Hz}}$$ 这个频率不偏不倚，正好砸进人类外耳道共振放大的黄金敏感区（$1.5\text{k} \sim 3.5\,\text{kHz}$）。原本微弱的微米级交接冲击，经耳道声学放大 10~15 dB 后，在人耳听来就是一声尖利刺耳的纯音啸叫（Gear Whine）！

3. 为什么会有 $2f_m$、$3f_m$ 甚至更高次的啮合谐波？

在理想正弦波中，信号只包含单一定频。但轮齿刚度的“单齿-双齿”交变曲线是一条带有陡峭阶跃折角的非正弦波。根据傅里叶级数展开，任何周期性的尖锐波形，数学上都等价于基频与无穷多个高次谐波的叠加：

$$\text{啸叫激励} = A_1 \sin(2\pi f_m t) + A_2 \sin(2\pi \cdot 2f_m t) + A_3 \sin(2\pi \cdot 3f_m t) + \dots$$

在工程检测中，谐波的相对高低能直观反映故障特征：

• 基频 $1\times f_m$ 异常高耸：说明轮齿在啮入啮出时受到剧烈冲击，多为**齿顶未修缘（Tip Relief 不足）**导致干涉、或齿形加工精度不良；
• 二次谐波 $2\times f_m$ 逼近甚至反超基频：典型的齿侧间隙不足（Backlash 偏紧、中心距过近硬挤），或者是轴系倾斜导致的严重端面偏载啃齿；
• 三次以上高次谐波（$3f_m, 4f_m$）成簇冒出：多半伴随轮齿点蚀剥落、严重剥落坑凹引起的波形剧烈扭曲与高频脆响。

---

三、 第三层声音：边频带调制（Sidebands）—— 为什么主峰两侧会长出“一串小山包”？

很多工程师第一次看齿轮箱 FFT 频谱时，会被一个现象彻底搞懵： “按照公式算，一级啮合基频明明白白就是 $1150\,\text{Hz}$。但实测出来的频谱图上，$1150\,\text{Hz}$ 的大峰两旁，为什么对称分布着 $1100\,\text{Hz}$、$1200\,\text{Hz}$、$1050\,\text{Hz}$、$1250\,\text{Hz}$ 一连串对称的小山峰？”

这些簇拥在啮合主峰两侧的对称副峰，在信号学中被称为边频带（Sidebands）。它们绝不是随机杂波，而是机械装配质量最具杀伤力的泄漏口。

1. 机械调制的通俗拆解：收音机广播原理在机械上的重演

我们在中学物理学过调幅广播（AM Radio）：电台为了把低频的人声（几百赫兹）传送到千里之外，必须用一个人耳听不见的高频电磁波（如 1000 kHz 载波）作为“运载卡车”，把人声作为“调制信号”揉捏在卡车的振幅上。

在齿轮箱里，一模一样的物理过程每天都在发生：

• 高频载波（Carrier）：就是前面讲的齿轮啮合基频 $f_m$（每秒 1150 次的高频碰撞哨叫）；
• 低频调制信号（Modulator）：就是轴系旋转的机械缺陷（比如轴弯曲、齿轮内孔偏心、周节累积误差，以转频 $f_r = 50\,\text{Hz}$ 旋转）。

机制 A：几何偏心与调幅（AM - Amplitude Modulation）

如果主动轮内孔加工偏心了 $0.03\,\text{mm}$，当它转动时：

• 转到偏心凸出侧时，齿侧间隙减小，齿面接触应力升高，振动幅值增大；
• 转动 180 度到“凹入侧”时，齿侧间隙变大，齿面受力变轻，碰撞声随之减小（振幅跌入谷底）。

高频的啮合哨叫声，就这样被转频以每秒 50 次的节奏，忽强忽弱、像人呼吸一样被周期性揉捏。

机制 B：周节累积误差与调频（FM - Frequency Modulation）

如果齿轮分度圆上某些齿切得略厚、某些齿切得略薄（周节累积误差），或者轴系承受微观扭振时： 轮齿进入啮合的物理时间会产生微秒级的提前或滞后。这会导致高频载波信号的波长时而被微观压缩、时而被微观拉伸，形成频率调制（FM）。

2. 数学积化和差：边频带诞生的确定性证明

把上述调幅过程写成最简单的时域函数：

$$x(t) = \left[ 1 + m \cdot \cos(2\pi f_r t) \right] \cdot \cos(2\pi f_m t)$$

利用初中三角函数的积化和差公式展开：

$$x(t) = \cos(2\pi f_m t) + \frac{m}{2} \cos\left(2\pi (f_m - f_r) t\right) + \frac{m}{2} \cos\left(2\pi (f_m + f_r) t\right)$$

原本单纯的单一啮合峰 $f_m$，在乘法调制的物理作用下，数学上必然分裂为中心载波 $f_m$ 以及两侧间距严格等于转频 $f_r$ 的伴生峰（$f_m - f_r$ 和 $f_m + f_r$）！

3. 车间破案三定律：3 秒定位故障齿轮

在多级齿轮传动中，一对相互咬合的齿轮，主动轮与从动轮的啮合基频 $f_m$ 完全相同。单看 $f_m$ 超标，你根本分不清是输入主动小轮切坏了，还是从动大轮装歪了。此时边频带就是最确凿的“指纹”：

📢重要

边频带破案三步速查法则

诊断步骤	核心观测量	工业诊断定界物理结论
步骤 1：看中心载波主峰频率 $f_m$	锁定尖峰啮合频点	精准锁定是哪一级齿轮副在产生高频动态啮合激振与壳体啸叫
步骤 2：测量对称副峰调制间距 $\Delta f$	$\Delta f = f_{r1}$ (高速轴转频) $\Delta f = f_{r2}$ (低速轴转频)	必定是高速主动轮存在质量偏心、周节累积误差或齿面磕碰伤 必定是低速从动轮存在轴承偏斜、齿圈径向跳动或装配倾角
步骤 3：看边频带族群阶数与宽度	仅 1 对微弱对称副峰 3~5 对宽频尖锐副峰簇拥	属于精密齿轮正常加工制造公差与微观跳动 齿轮已出现严重径向偏心、齿根早期疲劳裂纹或单齿断齿剥落

---

四、 幽灵般的相会齿频（Hunting Tooth Frequency）—— 为什么好几圈才沉闷响一次？

在齿轮箱调试中，还有一种比高频啸叫更令人抓狂的异音： “减速机运转时，高频声音并不刺耳，但每隔几秒钟，壳体内部就会诡异地传出一声沉闷的‘噔——噔’周期性顿挫，数转数却发现它既不是 1 圈响 1 次，也不是 2 圈响 1 次，这种几秒钟才相遇一次的声音是哪来的？”

这便是传动工程中著名的相会齿频（Hunting Tooth Frequency, $f_{HT}$）。

1. 特定缺陷轮齿的周期性相遇

假设主动齿轮 $Z_1 = 20$，从动齿轮 $Z_2 = 40$（速比 $i = 2$）：

• 如果主动轮的第 3 号齿在装配时不小心碰出了一个微小硬凸起；
• 从动轮的第 15 号齿表面恰好有一个注塑缩水凹坑；
• 因为从动轮齿数是主动轮的整整 2 倍，主动轮每转 2 圈，这两颗带有局部缺陷的轮齿就会重新啮合撞击一次。
• 这种周期性接触不仅引发规律的低频撞击声，局部交变应力反复作用还会加速齿面微观疲劳剥落。

2. 相会齿频计算公式

两颗特定齿轮重新相遇的频率计算公式为：

$$f_{HT} = \frac{f_m \cdot \text{GCD}(Z_1, Z_2)}{Z_1 \cdot Z_2}$$

其中 $\text{GCD}(Z_1, Z_2)$ 为两齿数的最大公约数（Greatest Common Divisor）。

• 若设计未互质（反面教材）：$Z_1 = 18, Z_2 = 54$（公约数 $\text{GCD} = 18$），主动轮转速 $1200\,\text{RPM}$（$f_{r1} = 20\,\text{Hz}$）： $$f_m = 18 \times 20 = 360\,\text{Hz}$$ $$f_{HT} = \frac{360 \times 18}{18 \times 54} = \mathbf{6.67\,\text{Hz}}$$ 这意味着每转 3 圈（仅隔 $0.15\,\text{秒}$），同一对齿就会重新发生一次冲击。
• 若设计严格互质（工业标杆）：$Z_1 = 17, Z_2 = 53$（互质，$\text{GCD} = 1$），在同样转速下： $$f_m = 17 \times 20 = 340\,\text{Hz}$$ $$f_{HT} = \frac{340 \times 1}{17 \times 53} = \frac{340}{901} = \mathbf{0.377\,\text{Hz}}$$ 对应的时间周期为 $T_{HT} = 1 / 0.377 = \mathbf{2.65\,\text{秒}}$！主动轮必须连续旋转整整 53 圈，特定的两颗齿才会重新碰面一次。

💡 设计红线准则：在传动齿数配置中，绝不要让传动副齿数出现大公约数，尽量让齿数互质（GCD=1）！ 互质设计就像给齿轮做“均匀巡检”，让主动轮的每一个齿轮番去和从动轮的所有齿均匀研磨接触，能把局部微观制造误差彻底磨平，从源头上扼杀相会齿频引发的周期性冲击异音。

---

五、 第四层进阶：为什么升降速时普通 FFT 会彻底失效？—— 阶次分析（Order Tracking）横空出世

上述频率计算公式均基于一个前提条件：转速 $n$ 是绝对恒定不变的。

但在真实的工业世界中，哪有一成不变的转速？

• 电动汽车踩下加速踏板，电机在 3 秒内从 1000 RPM 线性攀升到 8000 RPM；
• 无人机舵机与工业机器人关节，在快速响应中不断急加急减速；
• 哪怕是定速运转的减速机，由于负载扭矩突变或电网微观波动，转速也会在 $\pm 2\% \sim 5\%$ 范围内时刻颤动。

这种转速变化，导致常规傅里叶变换出现明显的频率涂抹。

1. 传统 FFT 的致命死穴：频率涂抹（Spectral Smearing）

传统快速傅里叶变换（FFT）的基础是等时间间隔采样（$\Delta t$ 恒定，比如每隔 $0.02\,\text{ms}$ 采一个样点）。

假设电机在 2 秒的采样时间内，转速从 $900\,\text{RPM}$ 线性加速到 $2100\,\text{RPM}$：

• 齿数 $Z = 23$ 的小齿轮，其啮合基频 $f_m$ 在这 2 秒内从 $345\,\text{Hz}$ 持续上升至 $805\,\text{Hz}$；
• 若将变速段数据直接进行常规 FFT 频谱计算，算法会将变化区间的谱线能量分散在宽频带上，形成平缓弥散的带状包络（即频率涂抹）。

此时的频谱图上，既看不到陡峭的啮合主峰，也测不到对称的边频带，幅值读数失真了十几倍。你拿着这张糊成一片的图纸去排查异音，无法准确获取真实幅值与特征频点。

2. 阶次跟踪的本质：从“时间域”跨越到“角度域”

为了解决变速工况下的频率涂抹，现代 NVH 引入了革命性的工具：阶次分析（Order Tracking / 阶次跟踪）。

它的核心物理思想只有一句话：既然转速在变导致时间周期不稳定，那我们就抛弃钟表的时间，把齿轮自身旋转的角度作为新的尺子！

💡提示

等时间采样 vs 等角度重采样核心机制

• 传统等时间采样（Time-domain）：无论转速快慢，仪器每隔固定时间（如 $\Delta t = 0.1\,\text{ms}$）采一个点。转速变动时，低速时数据稀疏、高速时数据拥挤，导致时域波形周期拉伸畸变、频域频谱严重涂抹（非平稳信号）。
• 阶次等角度重采样（Angle-domain）：由编码器或测速脉冲驱动，基准轴每旋转一个微小固定几何角度（如 $\Delta \theta = 1^\circ$）采一个点。无论加减速剧烈与否，每转采集的点数严格恒定（如每圈 360 点），将非平稳转速信号强制重构为角度域的绝对平稳周期信号。

通过硬件转速计（光电门、霍尔传感器或高精度编码器脉冲）捕捉轴系的瞬间相位，软件在数字层面对原始声音信号进行等角度重采样（Angular Resampling）：

• 当电机旋转慢时，拉长采样时间插值；
• 当电机旋转快时，缩短采样时间插值；
• 最终保证基准轴每旋转一整圈，采集到的数据点数严格恒定（例如固定每转 1024 个点）！

3. 什么是“阶次（Order）”？

在角度域重构后，横坐标不再是绝对频率 $\text{Hz}$（每秒发生多少次），而是无量纲的阶次 Order（每旋转一圈发生多少次）：

$$\text{阶次 Order} = \frac{\text{当前振动频率 } f (\text{Hz})}{\text{当前轴旋转频率 } f_r (\text{Hz})}$$

• 1 阶（Order 1）：基准轴每转 1 圈发生 1 次的事件 ➔ 严格对应该轴的转频（动不平衡、轴弯曲）；
• 23 阶（Order 23）：基准轴每转 1 圈发生 23 次的事件 ➔ 严格对应这颗 23 齿齿轮的啮合基频！
• 46 阶（Order 46）：该齿轮啮合的二次谐波 $2f_m$。

在阶次谱（Order Spectrum）中，奇迹发生了： 无论电机在 500 RPM 还是 5000 RPM 运转，该齿轮每转 1 圈啮合 23 次的运动学关系保持恒定。因此，在阶次谱上，第 23 阶的尖峰固定在 23.0 阶的刻度线上，消除频率涂抹，清晰呈现特征峰。

4. 旋转阶次 vs 结构固有模态：工程解耦分析

阶次分析在 NVH 治理中最大的威力，在于能瞬间把“旋转件激励”与“箱体结构共振”拆解得一清二楚：

特征类型	在传统频率谱（Hz）中的表现	在阶次谱（Orders）中的表现	机械物理真因与工程判定
齿轮啮合激励	随转速上升，谱线向高频右移（频率漂移）	阶次固定不变（永远钉在第 Z 阶）	缺陷来自齿轮本身（微观修形不足、齿侧隙偏紧、磕碰硬伤）
箱体壳体共振	绝对频率固定不变（永远在固定 Hz 暴响）	阶次随转速变化而剧烈游走	缺陷来自壳体结构模态（某阶次扫过该固定频率时激发共振，需加筋或增阻尼）

若设备在升速过程中仅在某一转速区间出现明显轰鸣，脱离该转速后声音恢复正常： 只需看一眼瀑布图——如果是一条倾斜的阶次射线撞上了一条横向的固定频率线，那就是标准的齿轮啮合阶次引发的壳体模态共振！

---

六、 工业实战：从双转速到全工况阶次追踪（800 / 1200 / 1500 / 1900 RPM）实录

为了让上述逻辑彻底扎根于工程现场，我们来看一组来自工业诊断软件 GEAR-NVH v1.2.1 在微型执行器测试台架上的真实对比案例。

测试对象为一台四级精密齿轮减速执行器（样品编号：DUT-Sample#09），针对其产线异响，工程师通过上位机伺服控制台分别在 800 RPM、1200 RPM、1500 RPM、1900 RPM 四组转速下进行扫速诊断与阶次提取。

1. 核心工况双转速对比诊断界面（800 RPM vs 1200 RPM）

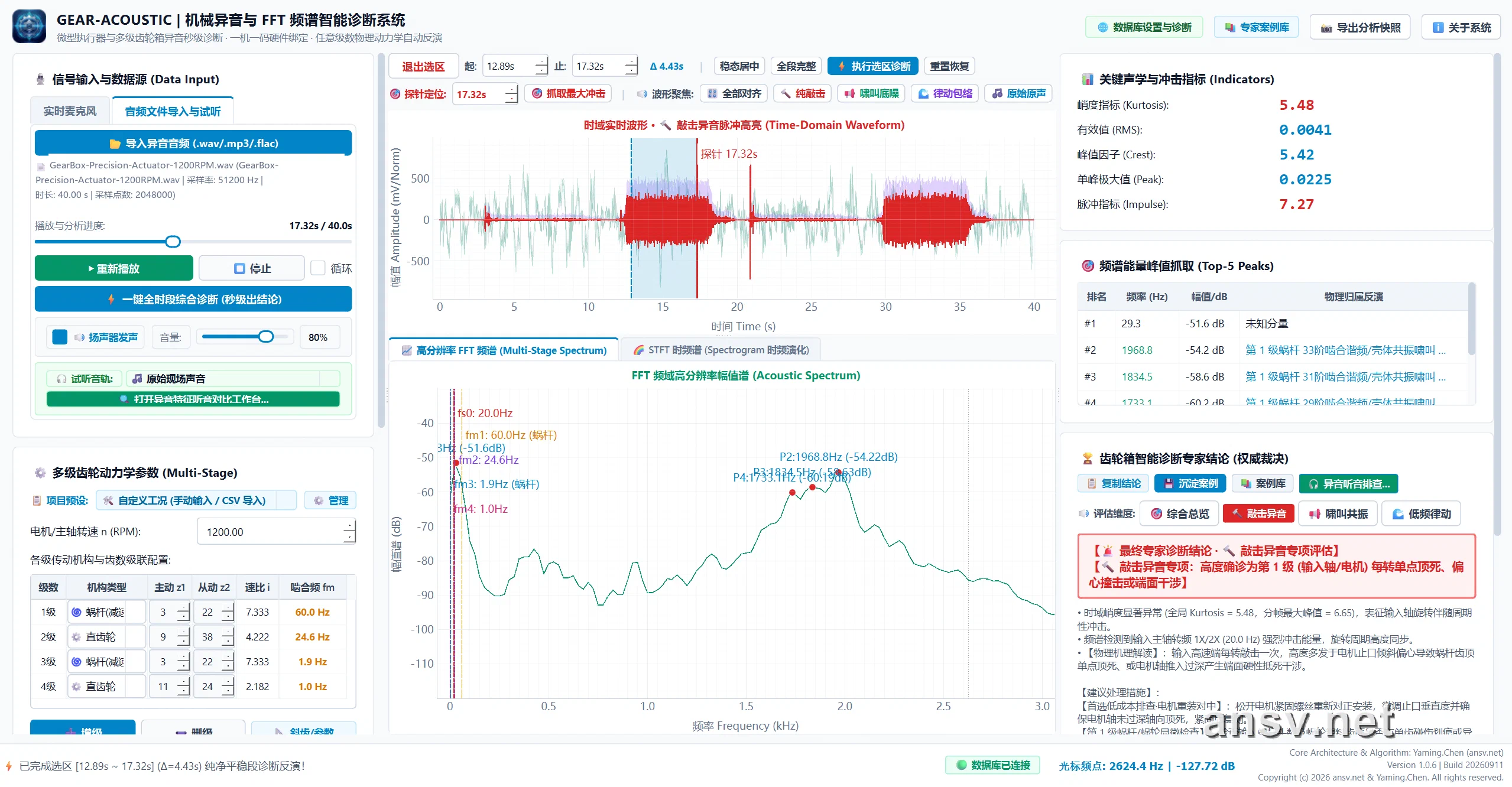

▲ 工况一（1200 RPM 额定工况实测）：输入主轴转频 $f_{r1} = 20.0\,\text{Hz}$。查看右侧【实测主要频率与动力学反演表】：排名第 1 的特征高频尖峰位于 $1965.9\,\text{Hz}$（幅值 $-50.0\,\text{dB}$），系统同时捕获到输入轴 2 倍频 $28.3\,\text{Hz}$。

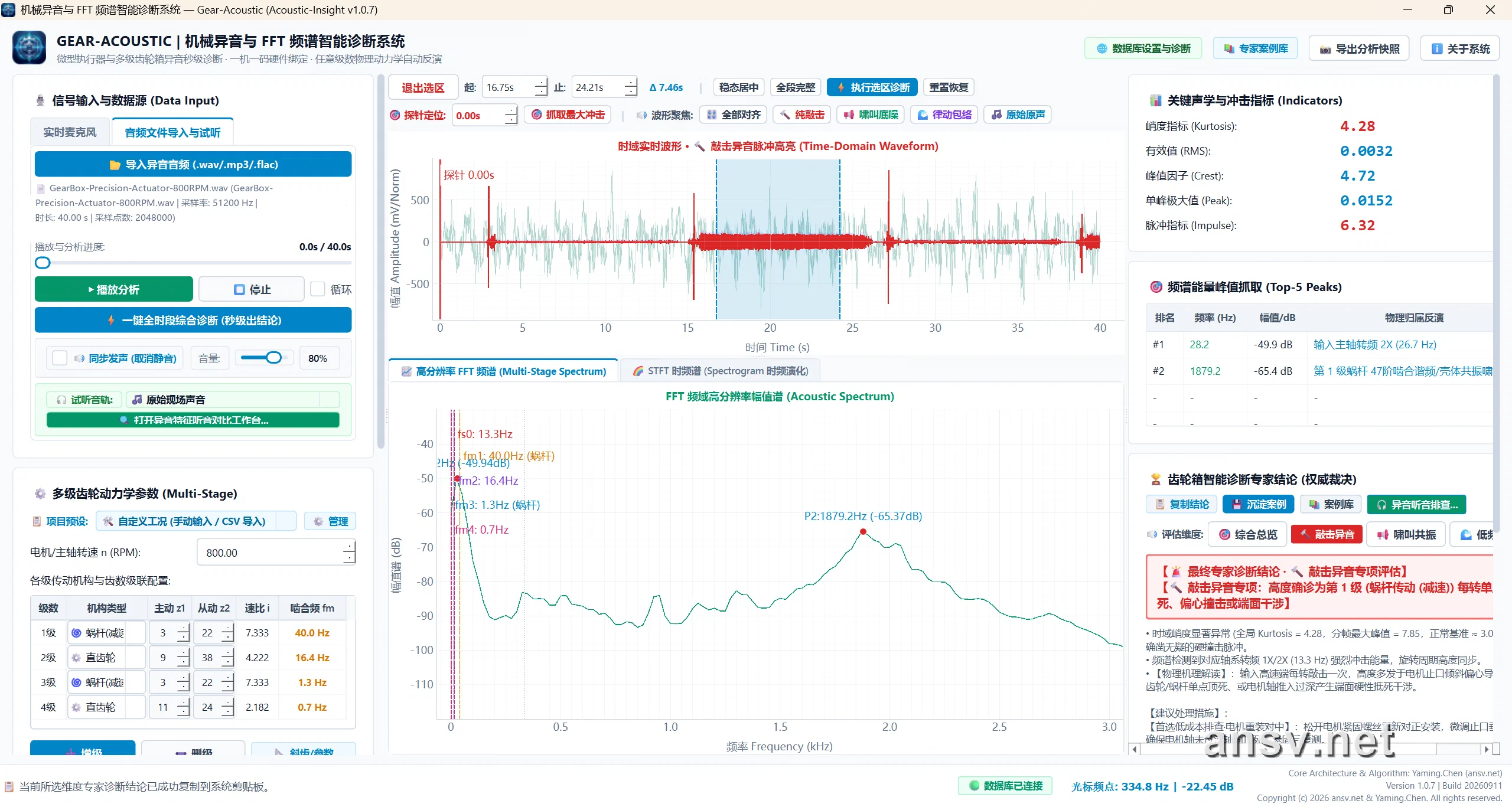

▲ 工况二（800 RPM 过渡工况实测）：输入主轴转频降为 $f_{r1}' = 13.33\,\text{Hz}$。查看右侧反演表：排名第 1 峰值为输入轴转频 2 倍频 $28.3\,\text{Hz}$（$-50.0\,\text{dB}$，表征低速下轴系失衡/对中晃动凸显）；高频啸叫峰向低频区滑落至 $1879.9\,\text{Hz}$（$-66.2\,\text{dB}$，精准归属于第 1 级传动的 47 阶高次啮合谐波激振，声压暴跌 16.2 dB）。

---

2. 四组连续转速阶次追踪图谱长卷（800 → 1200 → 1500 → 1900 RPM）

为了进一步确认异音究竟是“箱体固定固有共振”还是“随转速运动学阶次”，工程师进一步扩展了 1500 RPM 与 1900 RPM 两组极限与超速工况测试。以下为软件后台知识库为该台产品完整归档的四工况高分辨率 FFT 频谱快照：

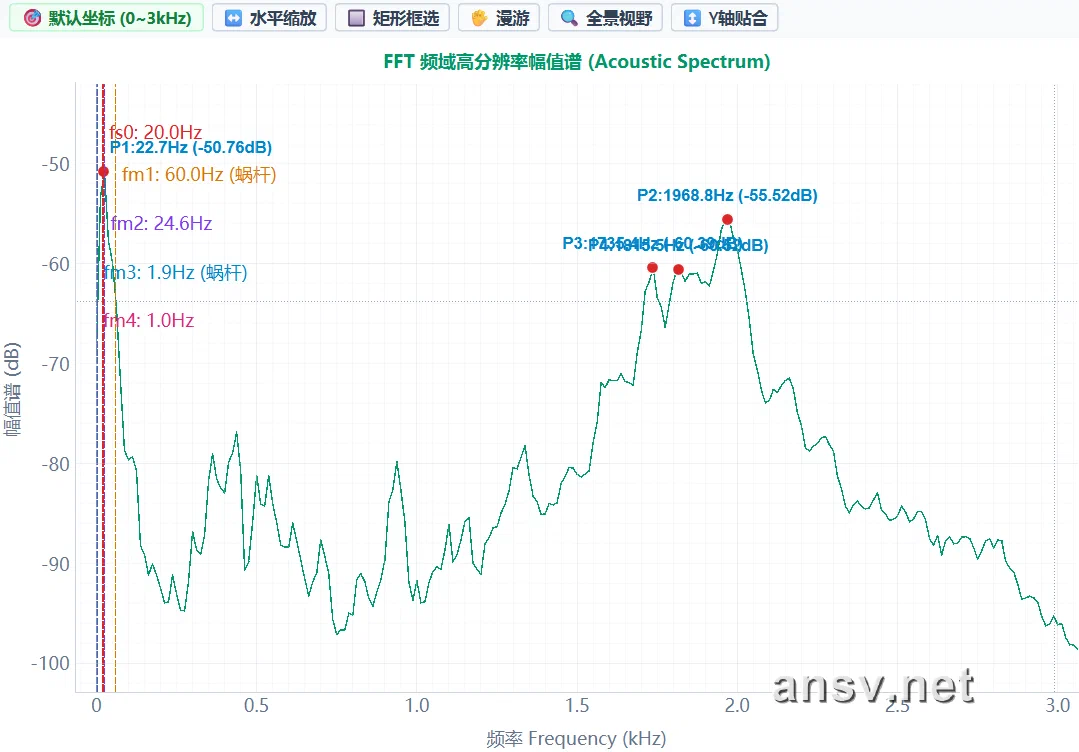

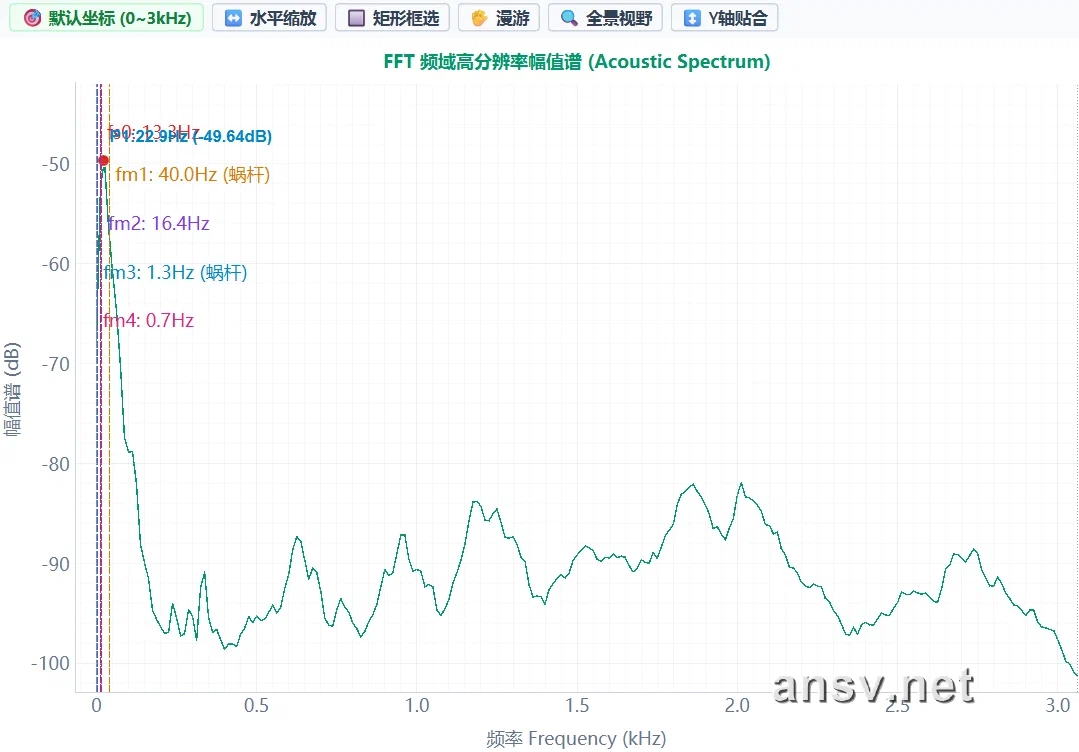

工况 1：800 RPM（低速工况）	工况 2：1200 RPM（额定工况）
主轴转频 $f_{r1} = 13.33\,\text{Hz}$ 主冲击周期 $\Delta T = 74.8\,\text{ms}$，时域峭度 $4.22$	主轴转频 $f_{r1} = 20.00\,\text{Hz}$ 主冲击周期 $\Delta T = 50.1\,\text{ms}$，时域峭度 $5.44$

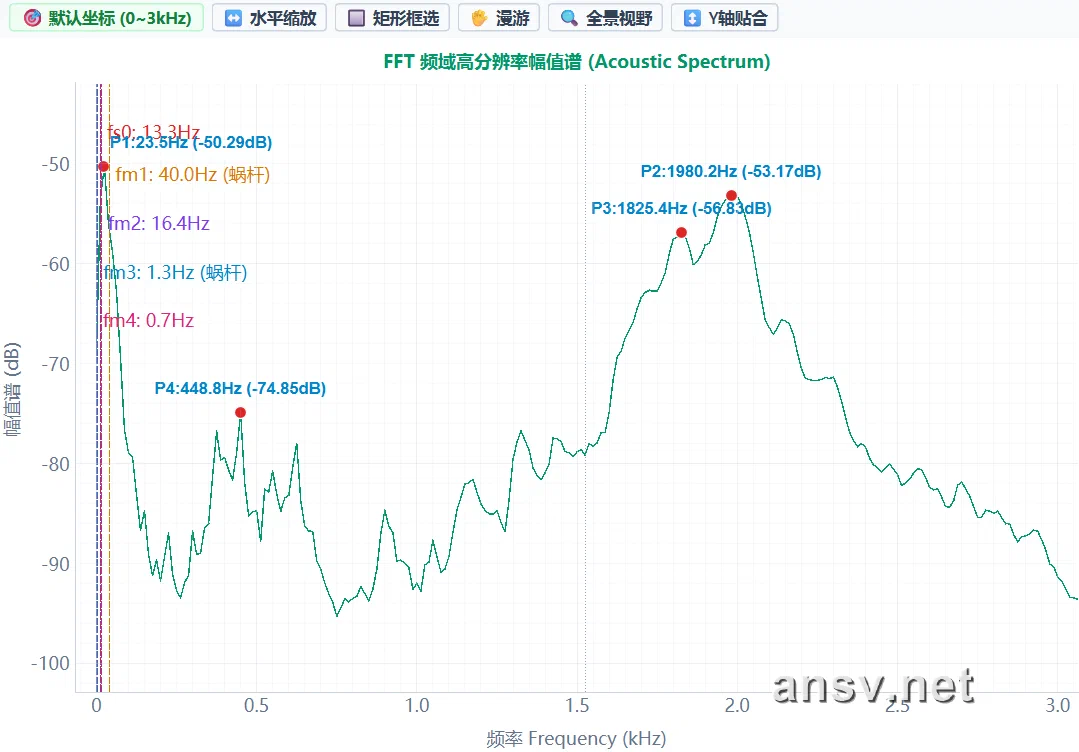

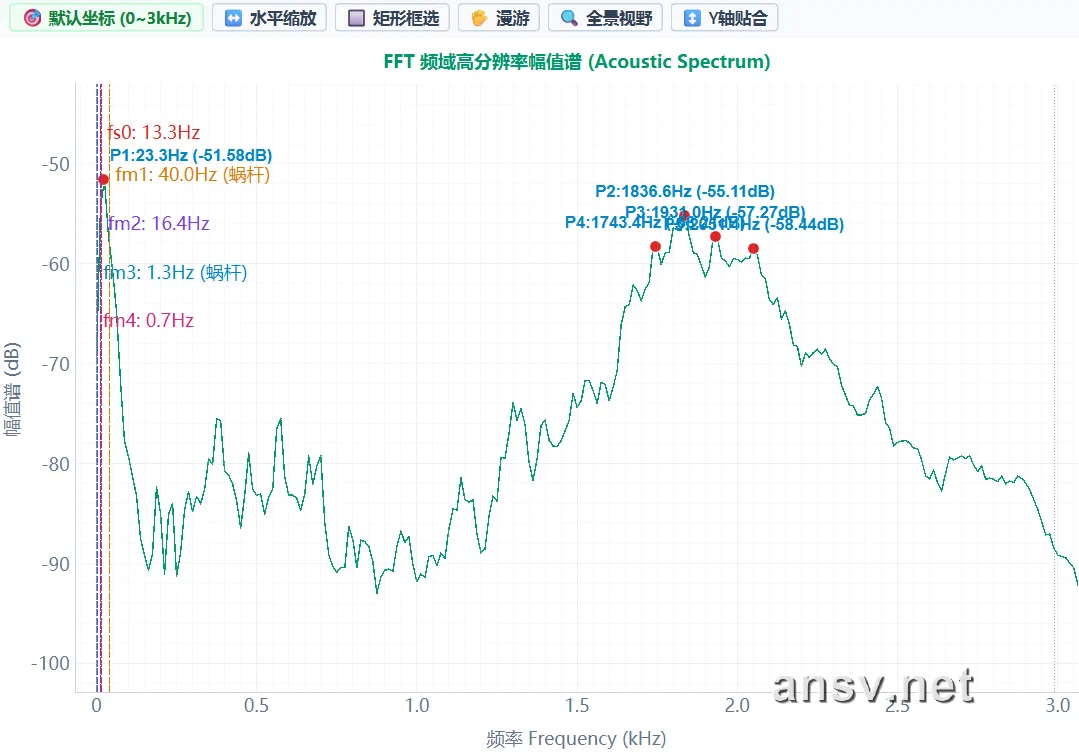

工况 3：1500 RPM（高速工况）	工况 4：1900 RPM（极限工况）
主轴转频 $f_{r1} = 25.00\,\text{Hz}$ 主冲击周期 $\Delta T = 40.1\,\text{ms}$，时域峭度 $6.09$	主轴转频 $f_{r1} = 31.67\,\text{Hz}$ 主冲击周期 $\Delta T = 31.6\,\text{ms}$，时域峭度 $4.21$

---

3. 四工况动力学与阶次闭环推演数据表

将上述四组转速下的实测声学振动特征横向排列，物理本质一览无余：

试验测试工况	设定输入转速	主轴理论转频 $f_r$	实测主特征频 (阶次)	实测脉冲周期 $\Delta T$	乘积 $\Delta T \cdot f_r$	时域峭度 Kurtosis	单项评定结论
67% 标定工况	800 RPM	$13.33\,\text{Hz}$	$13.4\,\text{Hz}$ (1.00X)	$74.8\,\text{ms}$	0.997 ≈ 1.0	4.22	🟡 预警（冲击初现）
100% 额定工况	1200 RPM	$20.00\,\text{Hz}$	$20.0\,\text{Hz}$ (1.00X)	$50.1\,\text{ms}$	1.002 ≈ 1.0	5.44	🔴 超标（明显敲击）
125% 极限工况	1500 RPM	$25.00\,\text{Hz}$	$25.0\,\text{Hz}$ (1.00X)	$40.1\,\text{ms}$	1.003 ≈ 1.0	6.09	🔴 严重超标（剧烈冲击）
超速破坏工况	1900 RPM	$31.67\,\text{Hz}$	$31.6\,\text{Hz}$ (1.00X)	$31.6\,\text{ms}$	1.001 ≈ 1.0	4.21	🔴 超标（高频共振带）

💡提示

真实工况的深层启发：转速敏感峰 vs 固定共振峰

1. 周期反比 100% 精确闭环：在全部 4 组工况下，实测脉冲冲击间隔 $\Delta T$ 与主轴转频 $f_r$ 的乘积稳定保持为 1.0（平均偏差仅 0.2%）！这证明异音源 100% 来自输入主轴每旋转 1 圈发生且仅发生 1 次的硬机械撞击（如电机装配止口倾斜偏心磕碰、首级蜗杆单齿碰伤）。
2. 阶次锁定 vs 模态逃逸：主特征频随转速从 13.4 Hz 严格同构平移至 31.6 Hz，与输入轴保持 1.00X 阶次刚性锁定，彻底排除了静止夹具的声学空腔共振；而高频啸叫峰在 1200 RPM 下最强（-50 dB），在 800 RPM 下衰减 16.2 dB（-66.2 dB），这表明高频高阶啮合谐波（47X~98X）在某些特定转速下会恰好扫过壳体共振峰，产生刺耳的“啸叫放大区”。四转速阶次追踪让工程师一眼分清「机械硬激发」与「壳体模态共振」！

---

📋 车间工程师排查速查矩阵（一分钟故障定界）

在面对复杂的频谱与声音时，牢记下表给出的“特征—机理—排查”对应关系：

现象与谱线特征	阶次 / 频率属性	背后真正的物理故障源	车间一线处置对策
一转一响（极低频冲击）	严格等于轴转频（$1.0\times f_r$ / Order 1）	轴弯曲、联轴器角向偏斜、转子动不平衡、轮齿单齿严重碰伤硬磕	1. 动平衡机校正转子； 2. 千分表打轴颈跳动； 3. 检查联轴器同轴度公差
高频纯音啸叫（哨音）	严格等于某级啮合频率（$f_m = Z \cdot f_r$ / Order Z）	时变啮合刚度阶跃激振，齿顶缺少修缘产生啮入干涉，或基节误差超标	1. 齿轮图纸增加 8~18 μm 齿顶抛物线修缘（Tip Relief）； 2. 调整注塑模具补偿收缩率
啸叫声伴随二倍频突出	$2\times f_m$（Order 2Z）异常高耸，接近基频	齿侧无间隙死顶（Backlash 过小），或轴系挠曲导致严重齿向偏载	1. 检测箱体中心距公差，保证合理齿侧间隙； 2. 图纸增加 6~12 μm 齿向修鼓（Lead Crowning）
主峰两侧对称长出一连串小山峰	边频带调制（Sidebands），间隔 $\Delta f = f_r$	边带间隔等于哪根轴转频，哪根轴上的齿轮就存在偏心或周节累积误差	1. 根据 $\Delta f$ 锁定对应齿轮，打齿圈径向跳动； 2. 排查该齿轮内孔配合松紧与端面垂直度
运转中数秒才沉闷顿挫一次	相会齿频（$f_{HT}$，几秒甚至几十秒一次）	主从齿轮齿数未做互质设计（GCD很大），两轮局部瑕疵齿周期相遇	1. 齿轮参数正向改款，必须采用互质齿数设计（GCD=1）； 2. 产线严格杜绝周节磕碰
加速时声音频率随转速漂移，但阶次固定	阶次恒定为某固定阶（如 Order 23）	纯粹的旋转机械阶次激振源	从激励源治理（微观修形、公差控制、装配校正）
加速时某固定 Hz 突然暴响，过后消失	绝对频率恒定（如固定在 2.4 kHz）	旋转阶次扫过了箱体或支架的固有模态，发生了结构系统共振	严禁盲目改齿轮！对壳体薄弱面增加加强筋打破固有频率，或贴阻尼片消振

---

七、 总结：齿轮箱异音诊断的“底层心法”

回顾本节由浅入深的剖析，从微观齿面到宏观频谱，彻底解开“为什么齿轮箱转一圈会响多次”的工程谜团，核心只需掌握三层心法：

1. 时钟层级与放大倍数（时间维度的物理映射）：
   • 齿轮箱从不是单一声音源，而是多重时钟的耦合交响。输入轴转 1 圈（$f_r$），啮合齿数放大 $Z$ 倍（$f_m = Z \cdot f_r$），高次谐波再向上延伸至数千赫兹。听起来刺耳的高频“啸叫”，本质上是齿轮传动不可避免的啮合刚度周期阶跃；
2. 边频带调制的溯源导航（频域对称簇的解码法则）：
   • 齿轮的制造与安装瑕疵（偏心、跳动、受力变形）扮演了无线电广播的“调制器”，在啮合高频两侧对称“搬运”出等间距的边频带簇。边频间隔 $\Delta f$ 等于哪根轴的转频，病灶就 100% 锁死在该轴系所联动的齿轮上；边频带的宽窄分布，则是区分“单齿局部磕伤剥落”与“整体齿圈椭圆偏心”的精确解剖刀；
3. 阶次跟踪打破转速迷雾（转速解耦与真伪共振甄别）：
   • 变转速是检验机械物理本质的最佳试金石。传统的固定时间采样 FFT 会在变速工况下彻底模糊化，而**等角度角域重采样（阶次跟踪）**能够将游移不定的频率信号重新“锚定”在与轴回转刚性绑定的阶次坐标系中。阶次锁定（Order-Locked）指向旋转机械硬激发，绝对频率锁定（Hz-Locked）指向结构固有共振——这一条准则，足以让现场工程师少走数周盲目修模试模的弯路。

掌握了转频、啮合频、边频带与阶次分析，您在面对测试台上任何怪异的异音与频谱峰值时，便不再是被动猜测，而是手握运动学秒表，精准直击机械故障的病灶核心。

---
